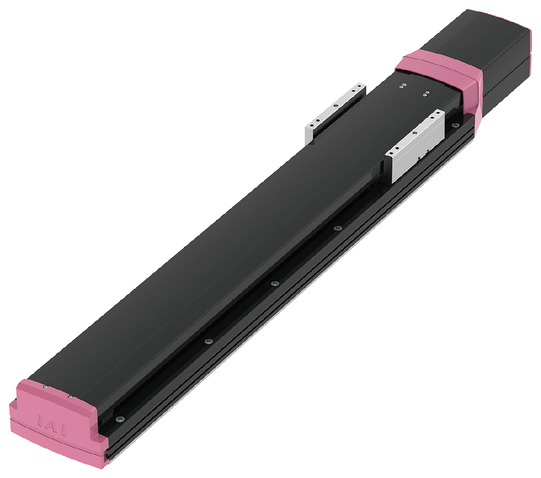

EC-S18LP

〈สเปคการขนส่งสูง〉

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	10
แนวนอน	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (ข้อควรระวัง 5)	400
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	500
		พิกัดความเร็วเร่ง-ลด (G)	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.7
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (ข้อควรระวัง 5)	80
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	500
		พิกัดความเร็วเร่ง-ลด (G)	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.5
แรงผลัก		พิกัดแรงผลัก (N)	1276
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	80
สโตรค		สโตรคต่ำสุด (มม.)	100
		สโตรคสูงสุด (มม.)	1600
		ระยะ Pitch ของสโตรค (มม.)	50

(หมายเหตุ 5) เมื่อเลือกสเปคตัวสไลด์คู่ (W) น้ำหนักที่ขนย้ายได้สูงสุดจะลดลง สำหรับรายละเอียด กรุณาดูตารางด้านล่าง

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ20 มม. เทียบเท่าแบบรีด (rolled) C5
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.01 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ฐาน	วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับแบบคงที่ (หมายเหตุ 6)	Ma ： 1030 N･m [5730 N･m]
	Mb ： 1030 N･m [5730 N･m]
	Mc ： 2510 N･m [5030 N･m]
โมเมนต์ที่ยอมรับแบบพลวัต (หมายเหตุ 6) (หมายเหตุ 7)	Ma ： 214 N･m [962 N･m]
	Mb ： 214 N･m [962 N･m]
	Mc ： 520 N･m [845 N･m]
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	－
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC (200V)
กำลังการผลิตสูงสุดของมอเตอร์	750W
ชนิดเอนโค้ดเดอร์	ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	16384 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 6) ใน [ ] คือค่าเมื่อเลือกสเปคตัวสไลด์คู่ (W)

(หมายเหตุ 7) สำหรับอายุการใช้งานมาตรฐาน 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.2	0.3	0.5	0.7	0.2	0.3	0.5
0	400	265	160	95	80	80	64
500	400	265	160	95	80	80	64

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค Lead (มม.)	100～750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600
สโตรค Lead (มม.)	(ทุกๆ 50 มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)
10	500	453	410	373	341	313	288	266	246	229	213	199	186	175	164	155	146	138

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-781

　นอกจากนี้ สำหรับ ELECYLINDER ที่ขับเคลื่อนที่ 200V จำเป็นต้องใช้ "PSA-200" แหล่งจ่ายไฟ DC ของมอเตอร์ขับเคลื่อนที่ใช้เฉพาะ สำหรับรายละเอียดของ "PSA-200" กรุณาดูหน้า 2-784

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) ไม่มีฟังก์ชั่นการกดอัดชิ้นงาน
(4) ในการทำงาน จำเป็นต้องใช้แหล่งจ่ายไฟ DC ซึ่งใช้สำหรับมอเตอร์ขับเคลื่อน "PSA-200" PSA-200 1 ตัวสามารถเชื่อมต่อได้สูงสุด 6 แกน สำหรับรายละเอียด กรุณาดูหน้า 2-784
(5) เกณฑ์ของ Duty cycle ที่ใช้ได้จะเปลี่ยนแปลงไปขึ้นอยู่กับสภาพการทำงานใช้งาน (น้ำหนักที่ขนส่ง ความเร็วเร่ง/ลด) สำหรับรายละเอียด กรุณาดูหน้า 1-328
(6) โปรดระมัดระวังตามรูปแบบการติดตั้ง กรุณาดูรายละเอียดหน้า 1-307
(7) เกณฑ์ความยาวของส่วนที่ยื่นออกมาน้อยกว่าหรือเท่ากับ 900 มม. ในทิศทาง Ma, Mb และ Mc (น้อยกว่าหรือเท่ากับ 1290 มม. สำหรับสเปคตัวสไลด์คู่) สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109

กลับหน้าบนสุด

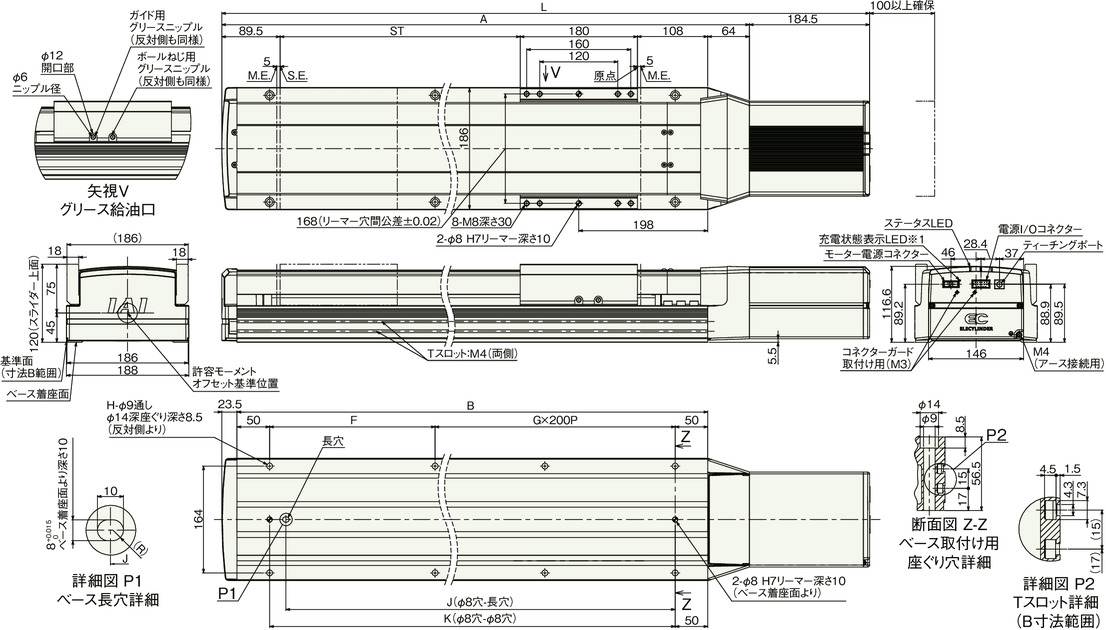

ภาพร่างแสดงขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

*1 ขณะไฟ LED บอกสถานะการชาร์จไฟติดสว่าง แสดงถึงสภาพที่ไฟกำลังถูกชาร์จเข้าภายในคอนโทรลเลอร์ เพื่อป้องกันไฟดูด ในการเดินสายไฟและการตรวจเช็คจะต้องตรวจสอบให้แน่ใจว่าไฟ LED ดับหลังจากปิดเครื่องแล้ว

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

ขนาดแยกตามสโตรค

สโตรค	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850
L	726	776	826	876	926	976	1026	1076	1126	1176	1226	1276	1326	1376	1426	1476
A	541.5	591.5	641.5	691.5	741.5	791.5	841.5	891.5	941.5	991.5	1041.5	1091.5	1141.5	1191.5	1241.5	1291.5
B	454	504	554	604	654	704	754	804	854	904	954	1004	1054	1104	1154	1204
F	354	204	254	104	154	204	254	104	154	204	254	104	154	204	254	104
G	0	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5
H	4	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14
J	329	379	429	479	529	579	629	679	729	779	829	879	929	979	1029	1079
K	354	404	454	504	554	604	654	704	754	804	854	904	954	1004	1054	1104

ขนาดแยกตามสโตรค

สโตรค	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600
L	1526	1576	1626	1676	1726	1776	1826	1876	1926	1976	2026	2076	2126	2176	2226
A	1341.5	1391.5	1441.5	1491.5	1541.5	1591.5	1641.5	1691.5	1741.5	1791.5	1841.5	1891.5	1941.5	1991.5	2041.5
B	1254	1304	1354	1404	1454	1504	1554	1604	1654	1704	1754	1804	1854	1904	1954
F	154	204	254	104	154	204	254	104	154	204	254	104	154	204	254
G	5	5	5	6	6	6	6	7	7	7	7	8	8	8	8
H	14	14	14	16	16	16	16	18	18	18	18	20	20	20	20
J	1129	1179	1229	1279	1329	1379	1429	1479	1529	1579	1629	1679	1729	1779	1829
K	1154	1204	1254	1304	1354	1404	1454	1504	1554	1604	1654	1704	1754	1804	1854

น้ำหนักแยกตามสโตรค

สโตรค		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850
น้ำหนัก (กก.)	ไม่มี เบรก	18.6	19.3	20.1	20.9	21.6	22.4	23.2	24.0	24.7	25.5	26.3	27.0	27.8	28.6	29.3	30.1
น้ำหนัก (กก.)	มี เบรก	19.2	19.9	20.7	21.5	22.2	23.0	23.8	24.5	25.3	26.1	26.8	27.6	28.4	29.1	29.9	30.7

น้ำหนักแยกตามสโตรค

สโตรค		900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600
น้ำหนัก (กก.)	ไม่มี เบรก	30.9	31.6	32.4	33.2	33.9	34.7	35.5	36.2	37.0	37.8	38.5	39.3	40.1	40.9	41.6
น้ำหนัก (กก.)	มี เบรก	31.4	32.2	33.0	33.7	34.5	35.3	36.1	36.8	37.6	38.4	39.1	39.9	40.7	41.4	42.2

ตารางน้ำหนักขนย้ายตามความเร็ว/ความเร็วเร่ง (สเปคตัวสไลด์คู่)

น้ำหนักขนย้ายใช้หน่วย กก.

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.2	0.3	0.5	0.7	0.2	0.3	0.5
0	396	261	156	91	76	76	60
500	396	261	156	91	76	76	60

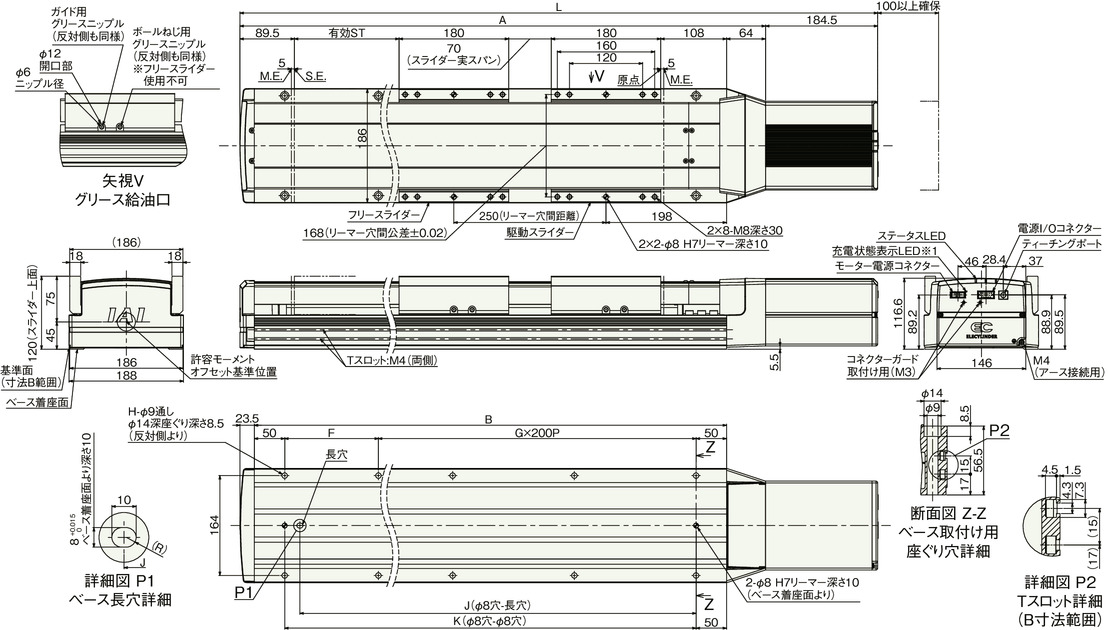

ภาพขนาด (สเปคตัวสไลด์คู่)

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

แผนผัง (สเปคตัวสไลด์คู่)

ขนาดแยกตามสโตรค

ชื่อเรียกสโตรค	400	450	500	550	600	650	700	750	800	850	900	950	1000
Effective Stroke	150	200	250	300	350	400	450	500	550	600	650	700	750
L	1026	1076	1126	1176	1226	1276	1326	1376	1426	1476	1526	1576	1626
A	841.5	891.5	941.5	991.5	1041.5	1091.5	1141.5	1191.5	1241.5	1291.5	1341.5	1391.5	1441.5
B	754	804	854	904	954	1004	1054	1104	1154	1204	1254	1304	1354
F	254	104	154	204	254	104	154	204	254	104	154	204	254
G	2	3	3	3	3	4	4	4	4	5	5	5	5
H	8	10	10	10	10	12	12	12	12	14	14	14	14
J	629	679	729	779	829	879	929	979	1029	1079	1129	1179	1229
K	654	704	754	804	854	904	954	1004	1054	1104	1154	1204	1254

ขนาดตามสโตรค (สเปคตัวสไลด์คู่)

ชื่อเรียกสโตรค	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600
Effective Stroke	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350
L	1726	1776	1826	1876	1926	1976	2026	2076	2126	2176	2226
A	1541.5	1591.5	1641.5	1691.5	1741.5	1791.5	1841.5	1891.5	1941.5	1991.5	2041.5
B	1454	1504	1554	1604	1654	1704	1754	1804	1854	1904	1954
F	154	204	254	104	154	204	254	104	154	204	254
G	6	6	6	7	7	7	7	8	8	8	8
H	16	16	16	18	18	18	18	20	20	20	20
J	1329	1379	1429	1479	1529	1579	1629	1679	1729	1779	1829
K	1354	1404	1454	1504	1554	1604	1654	1704	1754	1804	1854

(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

น้ำหนักแยกตามสโตรค

ชื่อเรียกสโตรค		400	450	500	550	600	650	700	750	800	850	900	950	1000
Effective Stroke		150	200	250	300	350	400	450	500	550	600	650	700	750
น้ำหนัก (กก.)	ไม่มี เบรก	27.2	28.0	28.7	29.5	30.3	31.0	31.8	32.6	33.3	34.1	34.9	35.6	36.4
น้ำหนัก (กก.)	มี เบรก	27.8	28.5	29.3	30.1	30.8	31.6	32.4	33.1	33.9	34.7	35.4	36.2	37.0

มวลตามสโตรค (สเปคตัวสไลด์คู่)

ชื่อเรียกสโตรค		1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600
Effective Stroke		800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350
น้ำหนัก (กก.)	ไม่มี เบรก	37.2	37.9	38.7	39.5	40.2	41.0	41.8	42.5	43.3	44.1	44.9	45.6
น้ำหนัก (กก.)	มี เบรก	37.7	38.5	39.3	40.1	40.8	41.6	42.4	43.1	43.9	44.7	45.4	46.2

(หมายเหตุ) มวลเป็นสเปคของตัวสไลด์เดี่ยวรวมกับฟรีสไลด์ 4 กก.
