EC-S18X

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	40	20	10
แนวนอน	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (ข้อควรระวัง 5)	60	120	150
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1500	1000	500
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	1	1	0.7
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (ข้อควรระวัง 5)	14	29	60
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1500	1000	500
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.7	0.7	0.5
แรงผลัก		พิกัดแรงผลัก (N)	255	510	1020
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	14	29	60
สโตรค		สโตรคต่ำสุด (มม.)	750	750	750
		สโตรคสูงสุด (มม.)	2800	2800	2800
		ระยะ Pitch ของสโตรค (มม.)	50	50	50

(หมายเหตุ 5) เมื่อเลือกสเปคตัวสไลด์คู่ (W) น้ำหนักที่ขนย้ายได้สูงสุดจะลดลง สำหรับรายละเอียด กรุณาดูตารางด้านล่าง

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ20 มม. เทียบเท่าแบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.01 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ฐาน	วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับแบบคงที่ (หมายเหตุ 6)	Ma ： 1030 N･m [5470 N･m]
	Mb ： 1030 N･m [5470 N･m]
	Mc ： 2510 N･m [5030 N･m]
โมเมนต์ที่ยอมรับแบบพลวัต (หมายเหตุ 6) (หมายเหตุ 7)	Ma ： 214 N･m [919 N･m]
	Mb ： 214 N･m [919 N･m]
	Mc ： 520 N･m [845 N･m]
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	－
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC (200V)
กำลังการผลิตสูงสุดของมอเตอร์	600W
ชนิดเอนโค้ดเดอร์	ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	16384 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 6) ใน [ ] คือค่าเมื่อเลือกสเปคตัวสไลด์คู่ (W)

(หมายเหตุ 7) สำหรับอายุการใช้งานมาตรฐาน 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

Lead 40

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.5	0.7	1.0	0.3	0.5	0.7
0	60	36	26	18	14	10	6.7
1500	60	36	26	18	14	10	6.7

Lead 20

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.5	0.7	1.0	0.3	0.5	0.7
0	120	72	52	31	29	23	17.5
1000	120	72	52	31	29	23	17.5

Lead 10

ทิศทางติดตั้ง	แนวนอน			แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.5	0.7	0.3	0.5
0	150	90	45	60	40
500	150	90	45	60	40

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค Lead (มม.)	750～1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800
สโตรค Lead (มม.)	(ทุกๆ 50 มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)
40	1500								1446	1393	1343	1295	1250	1207	1167	1128	1091	1056	1023	991	961	932
20	1000	960	920	882	846	813	781	751	723	697	671	648	625	604	583	564	546	528	512	496	480	466
10	500	480	460	441	423	406	391	376	362	348	336	324	313	302	292	282	273	264	256	248	240	233

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-781

　นอกจากนี้ สำหรับ ELECYLINDER ที่ขับเคลื่อนที่ 200V จำเป็นต้องใช้ "PSA-200" แหล่งจ่ายไฟ DC ของมอเตอร์ขับเคลื่อนที่ใช้เฉพาะ สำหรับรายละเอียดของ "PSA-200" กรุณาดูหน้า 2-784

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) ไม่มีฟังก์ชั่นการกดอัดชิ้นงาน
(4) ในการทำงาน จำเป็นต้องใช้แหล่งจ่ายไฟ DC ซึ่งใช้สำหรับมอเตอร์ขับเคลื่อน "PSA-200" PSA-200 1 ตัวสามารถเชื่อมต่อได้สูงสุด 6 แกน สำหรับรายละเอียด กรุณาดูหน้า 2-784
(5) เกณฑ์ของ Duty cycle ที่ใช้ได้จะเปลี่ยนแปลงไปขึ้นอยู่กับสภาพการทำงานใช้งาน (น้ำหนักที่ขนส่ง ความเร็วเร่ง/ลด) สำหรับรายละเอียด กรุณาดูหน้า 1-328
(6) โปรดระมัดระวังตามรูปแบบการติดตั้ง กรุณาดูรายละเอียดหน้า 1-307
(7) เกณฑ์ความยาวของส่วนที่ยื่นออกมาน้อยกว่าหรือเท่ากับ 900 มม. ในทิศทาง Ma, Mb และ Mc (น้อยกว่าหรือเท่ากับ 1260 มม. สำหรับสเปคตัวสไลด์คู่) สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109
(8) ซัพพอร์ตไทป์ระดับกลาง จะทำให้เกิดเสียงรบกวนจากการปะทะเนื่องจากโครงสร้างของกลไกซัพพอร์ตระหว่างการทำงาน (แต่ไม่มีปัญหาในเชิงของสเปค)

กลับหน้าบนสุด

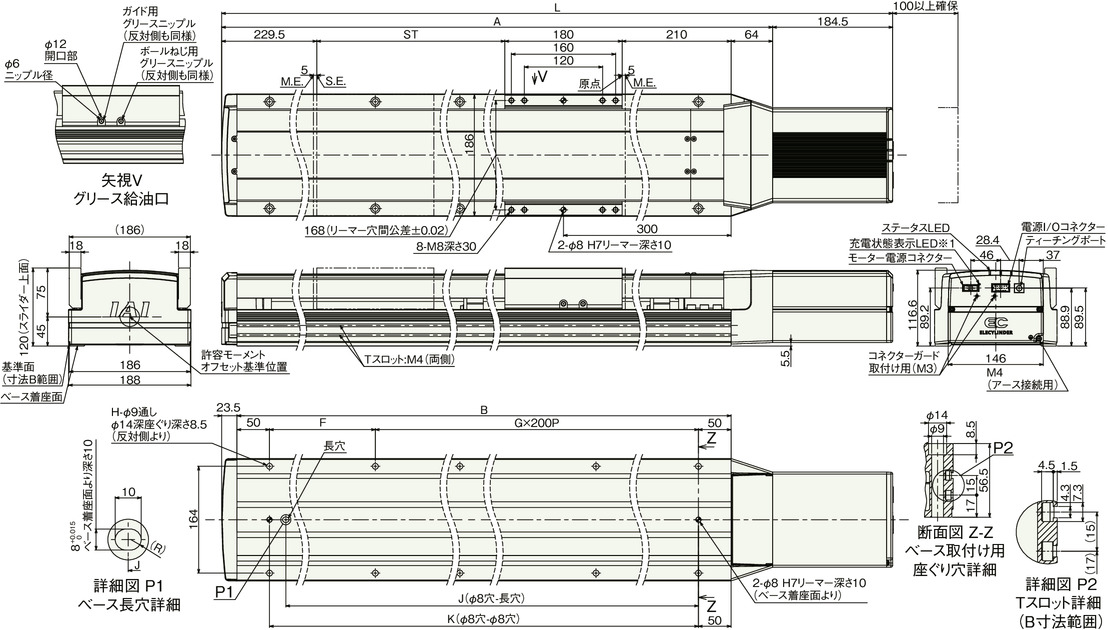

ภาพร่างแสดงขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

*1 ขณะไฟ LED บอกสถานะการชาร์จไฟติดสว่าง แสดงถึงสภาพที่ไฟกำลังถูกชาร์จเข้าภายในคอนโทรลเลอร์ เพื่อป้องกันไฟดูด ในการเดินสายไฟและการตรวจเช็คจะต้องตรวจสอบให้แน่ใจว่าไฟ LED ดับหลังจากปิดเครื่องแล้ว

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

ขนาดแยกตามสโตรค

สโตรค	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750
L	1618	1668	1718	1768	1818	1868	1918	1968	2018	2068	2118	2168	2218	2268	2318	2368	2418	2468	2518	2568	2618
A	1433.5	1483.5	1533.5	1583.5	1633.5	1683.5	1733.5	1783.5	1833.5	1883.5	1933.5	1983.5	2033.5	2083.5	2133.5	2183.5	2233.5	2283.5	2333.5	2383.5	2433.5
B	1346	1396	1446	1496	1546	1596	1646	1696	1746	1796	1846	1896	1946	1996	2046	2096	2146	2196	2246	2296	2346
F	246	296	146	196	246	296	146	196	246	296	146	196	246	296	146	196	246	296	146	196	246
G	5	5	6	6	6	6	7	7	7	7	8	8	8	8	9	9	9	9	10	10	10
H	14	14	16	16	16	16	18	18	18	18	20	20	20	20	22	22	22	22	24	24	24
J	1221	1271	1321	1371	1421	1471	1521	1571	1621	1671	1721	1771	1821	1871	1921	1971	2021	2071	2121	2171	2221
K	1246	1296	1346	1396	1446	1496	1546	1596	1646	1696	1746	1796	1846	1896	1946	1996	2046	2096	2146	2196	2246

ขนาดแยกตามสโตรค

สโตรค	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800
L	2668	2718	2768	2818	2868	2918	2968	3018	3068	3118	3168	3218	3268	3318	3368	3418	3468	3518	3568	3618	3668
A	2483.5	2533.5	2583.5	2633.5	2683.5	2733.5	2783.5	2833.5	2883.5	2933.5	2983.5	3033.5	3083.5	3133.5	3183.5	3233.5	3283.5	3333.5	3383.5	3433.5	3483.5
B	2396	2446	2496	2546	2596	2646	2696	2746	2796	2846	2896	2946	2996	3046	3096	3146	3196	3246	3296	3346	3396
F	296	146	196	246	296	146	196	246	296	146	196	246	296	146	196	246	296	146	196	246	296
G	10	11	11	11	11	12	12	12	12	13	13	13	13	14	14	14	14	15	15	15	15
H	24	26	26	26	26	28	28	28	28	30	30	30	30	32	32	32	32	34	34	34	34
J	2271	2321	2371	2421	2471	2521	2571	2621	2671	2721	2771	2821	2871	2921	2971	3021	3071	3121	3171	3221	3271
K	2296	2346	2396	2446	2496	2546	2596	2646	2696	2746	2796	2846	2896	2946	2996	3046	3096	3146	3196	3246	3296

น้ำหนักแยกตามสโตรค

สโตรค		750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750
น้ำหนัก (กก.)	ไม่มี เบรก	31.8	32.6	33.4	34.2	35.1	35.9	36.7	37.5	38.3	39.1	39.9	40.8	41.6	43.1	43.9	44.8	45.6	46.4	47.2	48.1	48.9
น้ำหนัก (กก.)	มี เบรก	32.4	33.2	34.0	34.8	35.6	36.5	37.3	38.1	38.9	39.7	40.5	41.3	42.2	43.7	44.5	45.3	46.2	47.0	47.8	48.6	49.5

น้ำหนักแยกตามสโตรค

สโตรค		1800	1850	1900	1950	2000	2050	2100	2150	2200	2250	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800
น้ำหนัก (กก.)	ไม่มี เบรก	49.7	50.5	51.4	52.2	53.0	53.8	54.7	55.5	56.3	57.1	58.0	58.8	59.6	60.4	61.3	62.1	62.9	63.7	64.6	65.4	66.2
น้ำหนัก (กก.)	มี เบรก	50.3	51.1	51.9	52.8	53.6	54.4	55.2	56.1	56.9	57.7	58.5	59.4	60.2	61.0	61.8	62.7	63.5	64.3	65.1	66.0	66.8

ตารางน้ำหนักขนย้ายตามความเร็ว/ความเร็วเร่ง (สเปคตัวสไลด์คู่)

น้ำหนักขนย้ายใช้หน่วย กก.

Lead 40

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.5	0.7	1.0	0.3	0.5	0.7
0	56	32	22	14	10	6	2.7
1500	56	32	22	14	10	6	2.7

Lead 20

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.5	0.7	1.0	0.3	0.5	0.7
0	116	68	48	27	25	19	13.5
1000	116	68	48	27	25	19	13.5

Lead 10

ทิศทางติดตั้ง	แนวนอน			แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.5	0.7	0.3	0.5
0	146	86	41	56	36
500	146	86	41	56	36

ภาพขนาด (สเปคตัวสไลด์คู่)

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

แผนผัง (สเปคตัวสไลด์คู่)

ขนาดแยกตามสโตรค

ชื่อเรียกสโตรค	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750
Effective Stroke	510	560	610	660	710	760	810	860	910	960	1010	1060	1110	1160	1210	1260	1310	1360	1410	1460	1510
L	1618	1668	1718	1768	1818	1868	1918	1968	2018	2068	2118	2168	2218	2268	2318	2368	2418	2468	2518	2568	2618
A	1433.5	1483.5	1533.5	1583.5	1633.5	1683.5	1733.5	1783.5	1833.5	1883.5	1933.5	1983.5	2033.5	2083.5	2133.5	2183.5	2233.5	2283.5	2333.5	2383.5	2433.5
B	1346	1396	1446	1496	1546	1596	1646	1696	1746	1796	1846	1896	1946	1996	2046	2096	2146	2196	2246	2296	2346
F	246	296	146	196	246	296	146	196	246	296	146	196	246	296	146	196	246	296	146	196	246
G	5	5	6	6	6	6	7	7	7	7	8	8	8	8	9	9	9	9	10	10	10
H	14	14	16	16	16	16	18	18	18	18	20	20	20	20	22	22	22	22	24	24	24
J	1221	1271	1321	1371	1421	1471	1521	1571	1621	1671	1721	1771	1821	1871	1921	1971	2021	2071	2121	2171	2221
K	1246	1296	1346	1396	1446	1496	1546	1596	1646	1696	1746	1796	1846	1896	1946	1996	2046	2096	2146	2196	2246

ขนาดตามสโตรค (สเปคตัวสไลด์คู่)

ชื่อเรียกสโตรค	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800
Effective Stroke	1560	1610	1660	1710	1760	1810	1860	1910	1960	2010	2060	2110	2160	2210	2260	2310	2360	2410	2460	2510	2560
L	2668	2718	2768	2818	2868	2918	2968	3018	3068	3118	3168	3218	3268	3318	3368	3418	3468	3518	3568	3618	3668
A	2483.5	2533.5	2583.5	2633.5	2683.5	2733.5	2783.5	2833.5	2883.5	2933.5	2983.5	3033.5	3083.5	3133.5	3183.5	3233.5	3283.5	3333.5	3383.5	3433.5	3483.5
B	2396	2446	2496	2546	2596	2646	2696	2746	2796	2846	2896	2946	2996	3046	3096	3146	3196	3246	3296	3346	3396
F	296	146	196	246	296	146	196	246	296	146	196	246	296	146	196	246	296	146	196	246	296
G	10	11	11	11	11	12	12	12	12	13	13	13	13	14	14	14	14	15	15	15	15
H	24	26	26	26	26	28	28	28	28	30	30	30	30	32	32	32	32	34	34	34	34
J	2271	2321	2371	2421	2471	2521	2571	2621	2671	2721	2771	2821	2871	2921	2971	3021	3071	3121	3171	3221	3271
K	2296	2346	2396	2446	2496	2546	2596	2646	2696	2746	2796	2846	2896	2946	2996	3046	3096	3146	3196	3246	3296

(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

น้ำหนักแยกตามสโตรค

ชื่อเรียกสโตรค		750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750
Effective Stroke		510	560	610	660	710	760	810	860	910	960	1010	1060	1110	1160	1210	1260	1310	1360	1410	1460	1510
น้ำหนัก (กก.)	ไม่มี เบรก	35.8	36.6	37.4	38.2	39.1	39.9	40.7	41.5	42.3	43.1	43.9	44.8	45.6	47.1	47.9	48.8	49.6	50.4	51.2	52.1	52.9
น้ำหนัก (กก.)	มี เบรก	36.4	37.2	38.0	38.8	39.6	40.5	41.3	42.1	42.9	43.7	44.5	45.3	46.2	47.7	48.5	49.3	50.2	51.0	51.8	52.6	53.5

มวลตามสโตรค (สเปคตัวสไลด์คู่)

ชื่อเรียกสโตรค		1800	1850	1900	1950	2000	2050	2100	2150	2200	2250	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800
Effective Stroke		1560	1610	1660	1710	1760	1810	1860	1910	1960	2010	2060	2110	2160	2210	2260	2310	2360	2410	2460	2510	2560
น้ำหนัก (กก.)	ไม่มี เบรก	53.7	54.5	55.4	56.2	57.0	57.8	58.7	59.5	60.3	61.1	62.0	62.8	63.6	64.4	65.3	66.1	66.9	67.7	68.6	69.4	70.2
น้ำหนัก (กก.)	มี เบรก	54.3	55.1	55.9	56.8	57.6	58.4	59.2	60.1	60.9	61.7	62.5	63.4	64.2	65.0	65.8	66.7	67.5	68.3	69.1	70.0	70.8

(หมายเหตุ) มวลเป็นสเปคของตัวสไลด์เดี่ยวรวมกับฟรีสไลด์ 4 กก.
