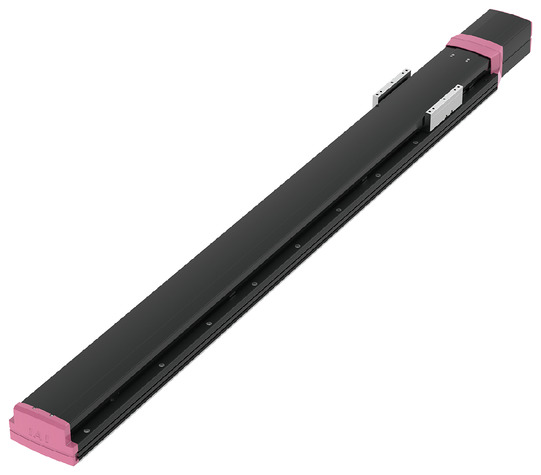

EC-S18XLP

〈สเปคการขนส่งสูง〉

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	10
แนวนอน	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (ข้อควรระวัง 5)	400
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	500
		พิกัดความเร็วเร่ง-ลด (G)	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.7
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (ข้อควรระวัง 5)	80
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	500
		พิกัดความเร็วเร่ง-ลด (G)	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.5
แรงผลัก		พิกัดแรงผลัก (N)	1276
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	80
สโตรค		สโตรคต่ำสุด (มม.)	750
		สโตรคสูงสุด (มม.)	2200
		ระยะ Pitch ของสโตรค (มม.)	50

(หมายเหตุ 5) เมื่อเลือกสเปคตัวสไลด์คู่ (W) น้ำหนักที่ขนย้ายได้สูงสุดจะลดลง สำหรับรายละเอียด กรุณาดูตารางด้านล่าง

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ20 มม. เทียบเท่าแบบรีด (rolled) C5
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.01 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ฐาน	วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับแบบคงที่ (หมายเหตุ 6)	Ma ： 1030 N･m [5470 N･m]
	Mb ： 1030 N･m [5470 N･m]
	Mc ： 2510 N･m [5030 N･m]
โมเมนต์ที่ยอมรับแบบพลวัต (หมายเหตุ 6) (หมายเหตุ 7)	Ma ： 214 N･m [919 N･m]
	Mb ： 214 N･m [919 N･m]
	Mc ： 520 N･m [845 N･m]
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	－
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC (200V)
กำลังการผลิตสูงสุดของมอเตอร์	750W
ชนิดเอนโค้ดเดอร์	ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	16384 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 6) ใน [ ] คือค่าเมื่อเลือกสเปคตัวสไลด์คู่ (W)

(หมายเหตุ 7) สำหรับอายุการใช้งานมาตรฐาน 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.2	0.3	0.5	0.7	0.2	0.3	0.5
0	400	265	160	95	80	80	64
500	400	265	160	95	80	80	64

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค Lead (มม.)	750～1750	1800	1850	1900	1950	2000	2050	2100	2150	2200
สโตรค Lead (มม.)	(ทุกๆ 50 มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)
10	500	480	460	441	423	406	391	376	362	348

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-781

　นอกจากนี้ สำหรับ ELECYLINDER ที่ขับเคลื่อนที่ 200V จำเป็นต้องใช้ "PSA-200" แหล่งจ่ายไฟ DC ของมอเตอร์ขับเคลื่อนที่ใช้เฉพาะ สำหรับรายละเอียดของ "PSA-200" กรุณาดูหน้า 2-784

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) ไม่มีฟังก์ชั่นการกดอัดชิ้นงาน
(4) ในการทำงาน จำเป็นต้องใช้แหล่งจ่ายไฟ DC ซึ่งใช้สำหรับมอเตอร์ขับเคลื่อน "PSA-200" PSA-200 1 ตัวสามารถเชื่อมต่อได้สูงสุด 6 แกน สำหรับรายละเอียด กรุณาดูหน้า 2-784
(5) เกณฑ์ของ Duty cycle ที่ใช้ได้จะเปลี่ยนแปลงไปขึ้นอยู่กับสภาพการทำงานใช้งาน (น้ำหนักที่ขนส่ง ความเร็วเร่ง/ลด) สำหรับรายละเอียด กรุณาดูหน้า 1-328
(6) โปรดระมัดระวังตามรูปแบบการติดตั้ง กรุณาดูรายละเอียดหน้า 1-307
(7) เกณฑ์ความยาวของส่วนที่ยื่นออกมาน้อยกว่าหรือเท่ากับ 900 มม. ในทิศทาง Ma, Mb และ Mc (น้อยกว่าหรือเท่ากับ 1260 มม. สำหรับสเปคตัวสไลด์คู่) สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109
(8) ซัพพอร์ตไทป์ระดับกลาง จะทำให้เกิดเสียงรบกวนจากการปะทะเนื่องจากโครงสร้างของกลไกซัพพอร์ตระหว่างการทำงาน (แต่ไม่มีปัญหาในเชิงของสเปค)

กลับหน้าบนสุด

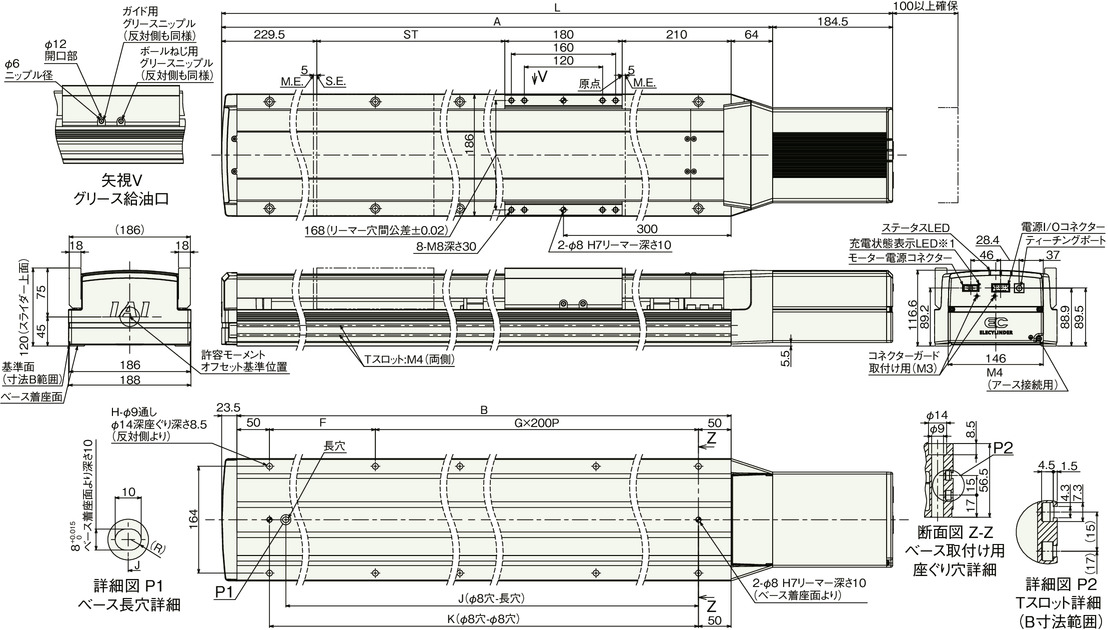

ภาพร่างแสดงขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

*1 ขณะไฟ LED บอกสถานะการชาร์จไฟติดสว่าง แสดงถึงสภาพที่ไฟกำลังถูกชาร์จเข้าภายในคอนโทรลเลอร์ เพื่อป้องกันไฟดูด ในการเดินสายไฟและการตรวจเช็คจะต้องตรวจสอบให้แน่ใจว่าไฟ LED ดับหลังจากปิดเครื่องแล้ว

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

ขนาดแยกตามสโตรค

สโตรค	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450
L	1618	1668	1718	1768	1818	1868	1918	1968	2018	2068	2118	2168	2218	2268	2318
A	1433.5	1483.5	1533.5	1583.5	1633.5	1683.5	1733.5	1783.5	1833.5	1883.5	1933.5	1983.5	2033.5	2083.5	2133.5
B	1346	1396	1446	1496	1546	1596	1646	1696	1746	1796	1846	1896	1946	1996	2046
F	246	296	146	196	246	296	146	196	246	296	146	196	246	296	146
G	5	5	6	6	6	6	7	7	7	7	8	8	8	8	9
H	14	14	16	16	16	16	18	18	18	18	20	20	20	20	22
J	1221	1271	1321	1371	1421	1471	1521	1571	1621	1671	1721	1771	1821	1871	1921
K	1246	1296	1346	1396	1446	1496	1546	1596	1646	1696	1746	1796	1846	1896	1946

ขนาดแยกตามสโตรค

สโตรค	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200
L	2368	2418	2468	2518	2568	2618	2668	2718	2768	2818	2868	2918	2968	3018	3068
A	2183.5	2233.5	2283.5	2333.5	2383.5	2433.5	2483.5	2533.5	2583.5	2633.5	2683.5	2733.5	2783.5	2833.5	2883.5
B	2096	2146	2196	2246	2296	2346	2396	2446	2496	2546	2596	2646	2696	2746	2796
F	196	246	296	146	196	246	296	146	196	246	296	146	196	246	296
G	9	9	9	10	10	10	10	11	11	11	11	12	12	12	12
H	22	22	22	24	24	24	24	26	26	26	26	28	28	28	28
J	1971	2021	2071	2121	2171	2221	2271	2321	2371	2421	2471	2521	2571	2621	2671
K	1996	2046	2096	2146	2196	2246	2296	2346	2396	2446	2496	2546	2596	2646	2696

น้ำหนักแยกตามสโตรค

สโตรค		750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450
น้ำหนัก (กก.)	ไม่มี เบรก	32.1	32.9	33.7	34.5	35.4	36.2	37.0	37.8	38.6	39.4	40.2	41.1	41.9	43.4	44.2
น้ำหนัก (กก.)	มี เบรก	32.7	33.5	34.3	35.1	35.9	36.8	37.6	38.4	39.2	40.0	40.8	41.6	42.5	44.0	44.8

น้ำหนักแยกตามสโตรค

สโตรค		1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200
น้ำหนัก (กก.)	ไม่มี เบรก	45.1	45.9	46.7	47.5	48.4	49.2	50.0	50.8	51.7	52.5	53.3	54.1	55.0	55.8	56.6
น้ำหนัก (กก.)	มี เบรก	45.6	46.5	47.3	48.1	48.9	49.8	50.6	51.4	52.2	53.1	53.9	54.7	55.5	56.4	57.2

ตารางน้ำหนักขนย้ายตามความเร็ว/ความเร็วเร่ง (สเปคตัวสไลด์คู่)

น้ำหนักขนย้ายใช้หน่วย กก.

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.2	0.3	0.5	0.7	0.2	0.3	0.5
0	396	261	156	91	76	76	60
500	396	261	156	91	76	76	60

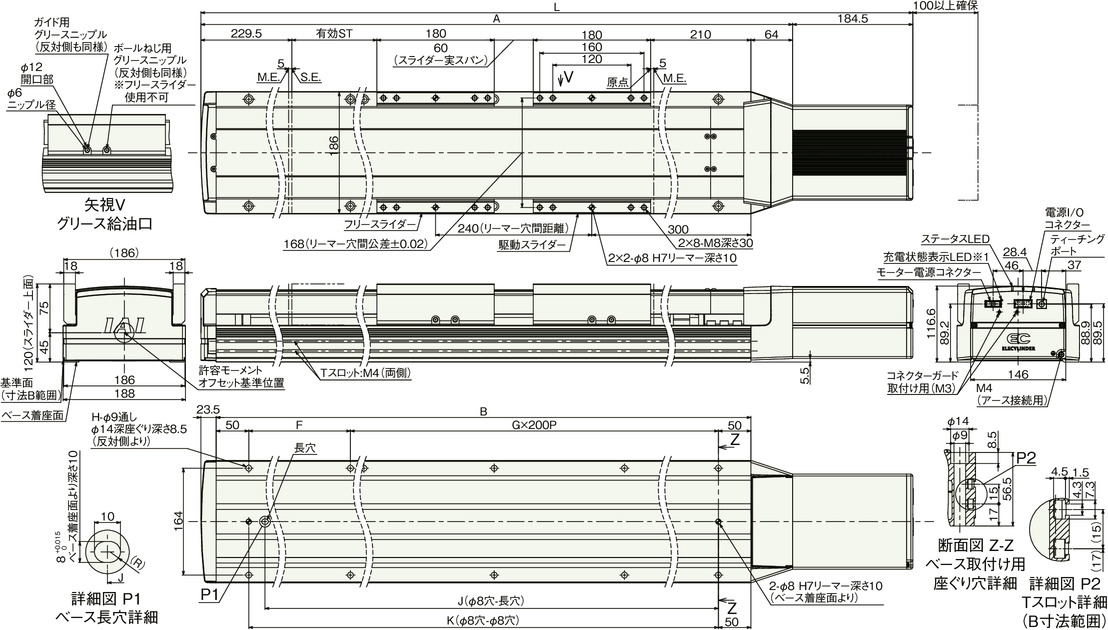

ภาพขนาด (สเปคตัวสไลด์คู่)

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

แผนผัง (สเปคตัวสไลด์คู่)

ขนาดแยกตามสโตรค

ชื่อเรียกสโตรค	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450
Effective Stroke	510	560	610	660	710	760	810	860	910	960	1010	1060	1110	1160	1210
L	1618	1668	1718	1768	1818	1868	1918	1968	2018	2068	2118	2168	2218	2268	2318
A	1433.5	1483.5	1533.5	1583.5	1633.5	1683.5	1733.5	1783.5	1833.5	1883.5	1933.5	1983.5	2033.5	2083.5	2133.5
B	1346	1396	1446	1496	1546	1596	1646	1696	1746	1796	1846	1896	1946	1996	2046
F	246	296	146	196	246	296	146	196	246	296	146	196	246	296	146
G	5	5	6	6	6	6	7	7	7	7	8	8	8	8	9
H	14	14	16	16	16	16	18	18	18	18	20	20	20	20	22
J	1221	1271	1321	1371	1421	1471	1521	1571	1621	1671	1721	1771	1821	1871	1921
K	1246	1296	1346	1396	1446	1496	1546	1596	1646	1696	1746	1796	1846	1896	1946

ขนาดตามสโตรค (สเปคตัวสไลด์คู่)

ชื่อเรียกสโตรค	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200
Effective Stroke	1260	1310	1360	1410	1460	1510	1560	1610	1660	1710	1760	1810	1860	1910	1960
L	2368	2418	2468	2518	2568	2618	2668	2718	2768	2818	2868	2918	2968	3018	3068
A	2183.5	2233.5	2283.5	2333.5	2383.5	2433.5	2483.5	2533.5	2583.5	2633.5	2683.5	2733.5	2783.5	2833.5	2883.5
B	2096	2146	2196	2246	2296	2346	2396	2446	2496	2546	2596	2646	2696	2746	2796
F	196	246	296	146	196	246	296	146	196	246	296	146	196	246	296
G	9	9	9	10	10	10	10	11	11	11	11	12	12	12	12
H	22	22	22	24	24	24	24	26	26	26	26	28	28	28	28
J	1971	2021	2071	2121	2171	2221	2271	2321	2371	2421	2471	2521	2571	2621	2671
K	1996	2046	2096	2146	2196	2246	2296	2346	2396	2446	2496	2546	2596	2646	2696

(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

น้ำหนักแยกตามสโตรค

ชื่อเรียกสโตรค		750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450
Effective Stroke		510	560	610	660	710	760	810	860	910	960	1010	1060	1110	1160	1210
น้ำหนัก (กก.)	ไม่มี เบรก	36.1	36.9	37.7	38.5	39.4	40.2	41.0	41.8	42.6	43.4	44.2	45.1	45.9	47.4	48.2
น้ำหนัก (กก.)	มี เบรก	36.7	37.5	38.3	39.1	39.9	40.8	41.6	42.4	43.2	44.0	44.8	45.6	46.5	48.0	48.8

มวลตามสโตรค (สเปคตัวสไลด์คู่)

ชื่อเรียกสโตรค		1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200
Effective Stroke		1260	1310	1360	1410	1460	1510	1560	1610	1660	1710	1760	1810	1860	1910	1960
น้ำหนัก (กก.)	ไม่มี เบรก	49.1	49.9	50.7	51.5	52.4	53.2	54.0	54.8	55.7	56.5	57.3	58.1	59.0	59.8	60.6
น้ำหนัก (กก.)	มี เบรก	49.6	50.5	51.3	52.1	52.9	53.8	54.6	55.4	56.2	57.1	57.9	58.7	59.5	60.4	61.2

(หมายเหตุ) มวลเป็นสเปคของตัวสไลด์เดี่ยวรวมกับฟรีสไลด์ 4 กก.
