คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
(ข้อควรระวัง) ภาพด้านบนนี้เป็นภาพที่ติดตั้งมอเตอร์จากด้านบน (MOT)
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||||
|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 6 | 4 | 2 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 3.5 | 6 | 9 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 420 | 280 | 140 | |
| ความเร็วต่ำสุด (มม./วินาที) | 8 | 5 | 3 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.5 | 0.3 | 0.3 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 1.5 | 2.5 | 3.5 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 420 | 280 | 140 | |
| ความเร็วต่ำสุด (มม./วินาที) | 8 | 5 | 3 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.3 | 0.3 | 0.3 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 45 | 68 | 136 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 20 | ||
| สเปคห้องคลีนรูม | ปริมาณการดูดซับ (NL/นาที) (หมายเหตุ 7) | 65 | 60 | 60 | |
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |||
| แรง Hold ของเบรก (kgf) | 1.5 | 2.5 | 3.5 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 200 | 200 | 200 | |
| สโตรคสูงสุด (มม.) | 400 | 400 | 400 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | ||
(หมายเหตุ 7) เกณฑ์ปริมาณการดูดซับที่ความเร็วสูงสุด
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรูขนาด φ6 มม. แบบรีด C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） |
| ฐาน | วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T5) ชุบเคลือบผิวอะลูมิเนียมดำ |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma ： 9.5 N･m |
| Mb ： 13.5 N･m | |
| Mc ： 15.1 N･m | |
| ไดนามิกโมเมนต์ที่ยอมรับได้ (หมายเหตุ 8) | Ma ： 3.8N･m |
| Mb ： 5.4 N･m | |
| Mc ： 6.1 N･m | |
| ระดับความสะอาด | ISO คลาส 3 (มาตรฐาน ISO 14644-1) |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ (□28) (ความจุไฟฟ้า: สูงสุด 2.2A) |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 8) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก.
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | ||
| (มม./วินาที) | 0.3 | 0.5 | 0.3 |
| 0 | 3.5 | 3 | 1.5 |
| 120 | 3.5 | 3 | 1.5 |
| 210 | 3.5 | 3 | 1.5 |
| 255 | 3.5 | 3 | 1.5 |
| 315 | 3.5 | 3 | 1.5 |
| 360 | 3.5 | 3 | 1.5 |
| 420 | 3 | 2.5 | 1 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 6 | 2.5 |
| 80 | 6 | 2.5 |
| 140 | 6 | 2.5 |
| 170 | 6 | 2.5 |
| 210 | 6 | 2.5 |
| 240 | 5.5 | 2.5 |
| 280 | 4.5 | 2 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 9 | 3.5 |
| 40 | 9 | 3.5 |
| 70 | 9 | 3.5 |
| 85 | 9 | 3.5 |
| 105 | 9 | 3.5 |
| 120 | 9 | 3 |
| 140 | 8 | 2.5 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | 200-400 (ทุกๆ 50 มม.) |
|---|---|
| 6 | 420 |
| 4 | 280 |
| 2 | 140 |

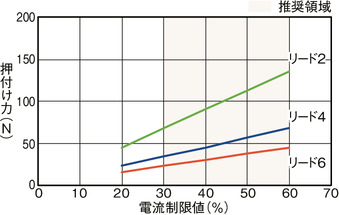

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315 (3) ต้องใช้ความระมัดระวังขึ้นอยู่กับการวางตำแหน่งในการติด (4) เกณฑ์ความยาวของส่วนที่ยื่นออกมาคือ 100 มม. หรือน้อยกว่าในทิศทาง Ma, Mb และ Mc สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109 (5) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป |
ภาพร่างแสดงขนาด
EC-S3□ACR
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(หมายเหตุ) ตัวยึดน็อต (6 อัน) ติดอยู่กับน็อตสี่เหลี่ยม
(ข้อควรระวัง) ภาพด้านล่างนี้เป็นภาพที่ติดตั้งมอเตอร์จากด้านบน (MOT)
ขนาดแยกตามสโตรค
| สโตรค | 200 | 250 | 300 | 350 | 400 | ||
|---|---|---|---|---|---|---|---|
| L | แบบเพิ่มค่า (Incremental) | ไม่มีเบรก | 418 | 468 | 518 | 568 | 618 |
| มีเบรก | 443 | 493 | 543 | 593 | 643 | ||
| ไร้แบตเตอรี่แบบ แอ็บโซลูท | ไม่มีเบรก | 443 | 493 | 543 | 593 | 643 | |
| มีเบรก | 463 | 513 | 563 | 613 | 663 | ||
| A | 293 | 343 | 393 | 443 | 493 | ||
| B | 264 | 314 | 364 | 414 | 464 | ||
| J | 200 | 250 | 300 | 350 | 400 | ||
น้ำหนักแยกตามสโตรค
| สโตรค | 200 | 250 | 300 | 350 | 400 | |
|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 |
| มีเบรก | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | |

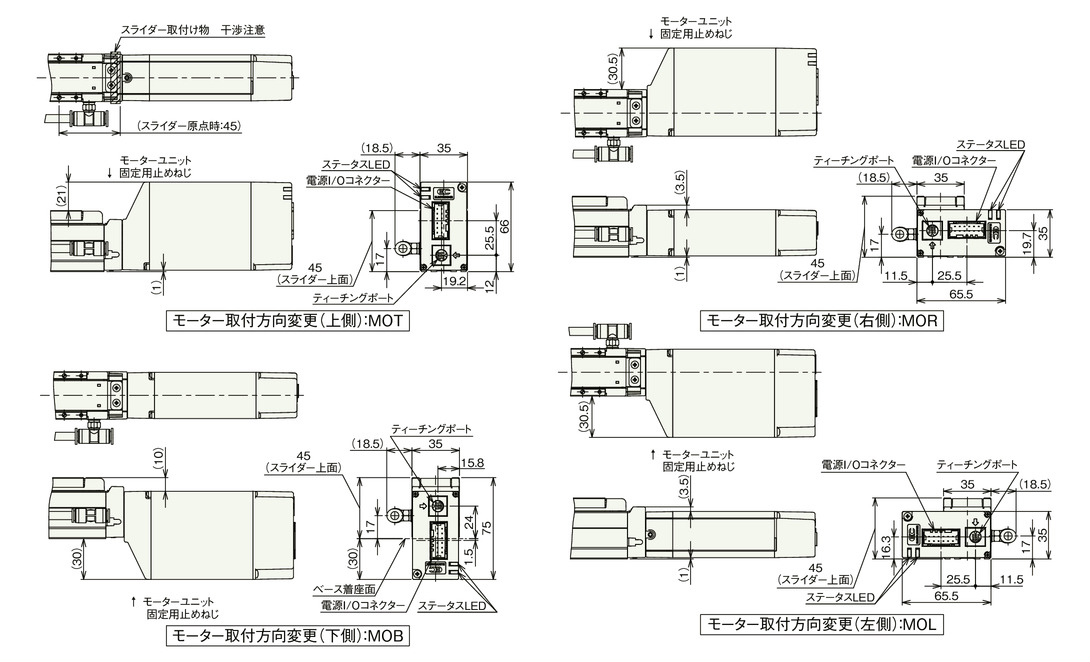

เปลี่ยนทิศทางการติดตั้งมอเตอร์ (อ็อปชั่น)
EC-DS3□ACR〈พร้อมที่ควบคุมความเร็วแบบดิจิตอล〉
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(หมายเหตุ) ตัวยึดน็อต (6 อัน) ติดอยู่กับน็อตสี่เหลี่ยม
(ข้อควรระวัง) ภาพด้านล่างนี้เป็นภาพที่ติดตั้งมอเตอร์จากด้านบน (MOT)
ขนาดแยกตามสโตรค
| สโตรค | 200 | 250 | 300 | 350 | 400 | ||
|---|---|---|---|---|---|---|---|
| L | แบบเพิ่มค่า (Incremental) | ไม่มีเบรก | 418 | 468 | 518 | 568 | 618 |
| มีเบรก | 443 | 493 | 543 | 593 | 643 | ||
| ไร้แบตเตอรี่แบบ แอ็บโซลูท | ไม่มีเบรก | 443 | 493 | 543 | 593 | 643 | |
| มีเบรก | 463 | 513 | 563 | 613 | 663 | ||
| A | 293 | 343 | 393 | 443 | 493 | ||
| B | 264 | 314 | 364 | 414 | 464 | ||
| J | 200 | 250 | 300 | 350 | 400 | ||
น้ำหนักแยกตามสโตรค
| สโตรค | 200 | 250 | 300 | 350 | 400 | |
|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 |
| มีเบรก | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | |
เปลี่ยนทิศทางการติดตั้งมอเตอร์ (อ็อปชั่น)
