EC-S4□AR
EC-DS4□AR

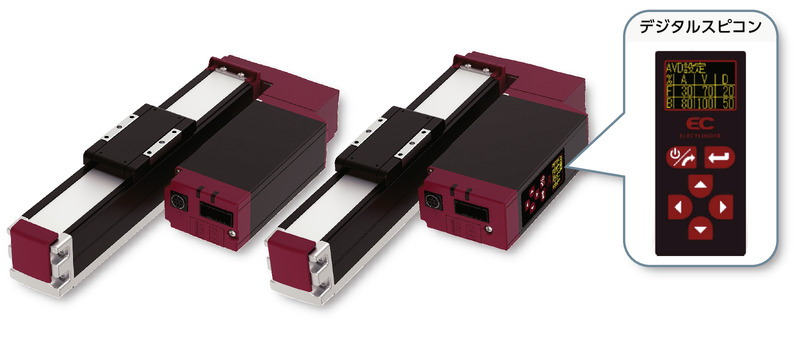

<มาพร้อมชุดควบคุมความเร็วแบบดิจิตอล>

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)

ข้อมูลจำเพาะที่สำคัญ

รายการเนื้อหา
LeadBall screw lead (มม.)161052.5
แนวนอนน้ำหนักขนย้ายน้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน)7121518
น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน)4101214
ความเร็ว / ความเร็วเร่ง-ลดความเร็วสูงสุด (มม./วินาที)800700350175
ความเร็วต่ำสุด (มม./วินาที)403074
พิกัดความเร็วเร่ง-ลด (G)0.30.30.30.3
ความเร็วเร่ง-ลดสูงสุด (G)110.50.3
แนวตั้งน้ำหนักขนย้ายน้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน)1.52.556.5
น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน)124.56.5
ความเร็ว / ความเร็วเร่ง-ลดความเร็วสูงสุด (มม./วินาที)800600350150
ความเร็วต่ำสุด (มม./วินาที)403074
พิกัดความเร็วเร่ง-ลด (G)0.30.30.30.3
ความเร็วเร่ง-ลดสูงสุด (G)0.50.50.50.3
การกดแรงขับสูงสุด ณ ขณะกด (N)3962124263
ความเร็วสูงสุดในการกด (มม./วินาที)40302020
เบรกข้อมูลจำเพาะของเบรกเบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
แรง Hold ของเบรก (kgf)1.52.556.5
สโตรคสโตรคต่ำสุด (มม.)250250250250
สโตรคสูงสุด (มม.)500500500500
ระยะ Pitch ของสโตรค (มม.)50505050

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลสกรูขนาด φ8 มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ฐานวัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T5) ชุบเคลือบผิวอะลูมิเนียมดำ
ลิเนียร์ไกด์ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิตMa： 13.0 N･m
Mb： 18.6 N･m
Mc： 25.3 N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต
(หมายเหตุ 6)		Ma： 5.0N･m
Mb： 7.1N･m
Mc： 9.7 N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกันIP20
ทนการสั่นสะเทือน - ทนการกระแทก4.9m/s2
มาตรฐานซึ่งรองรับในต่างประเทศCE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์พัลส์มอเตอร์ (□35) (ความจุไฟฟ้า: สูงสุด 4.2A)
ชนิดเอนโค้ดเดอร์ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์800 pulse/rev
ระยะเวลาจัดส่งระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 6) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางความเร่ง/น้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว *ปิดการตั้งค่าการประหยัดพลังงานขณะจัดส่ง สำหรับรายละเอียด กรุณาดูหน้า 1-23

ปิดการตั้งค่าการประหยัดพลังงาน (พาวเวอร์โหมด) หน่วยของน้ำหนักสูงสุดที่ขนย้ายได้คือ กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้งแนวนอนแนวตั้ง
ความเร็ว
(มม./วินาที)		ความเร็วเร่ง (G)
0.30.50.710.30.5
076651.51.25
14076651.51.25
28076651.51.25
42076541.51.25
560764.531.51.25
700643.531.51.25
80032.521

ทิศทางติดตั้งแนวนอนแนวตั้ง
ความเร็ว
(มม./วินาที)		ความเร็วเร่ง (G)
0.30.50.710.30.5
0121110102.52
175121110102.52
350129972.52
435128752.52
525117641.51.5
600854211
700321

ทิศทางติดตั้งแนวนอนแนวตั้ง
ความเร็ว
(มม./วินาที)		ความเร็วเร่ง (G)
0.30.50.30.5
0151454.5
85151454.5
130151454.5
215151454.5
260151454.5
300151444
350131022

ทิศทางติดตั้งแนวนอนแนวตั้ง
ความเร็ว
(มม./วินาที)		ความเร็วเร่ง (G)
0.30.3
0186.5
40186.5
85186.5
105186.5
135186.5
150186
17518

เปิดการตั้งค่าการประหยัดพลังงาน (โหมดประหยัดพลังงาน) หน่วยขอน้ำหนักสูงสุดที่ขนย้ายได้คือ กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้งแนวนอนแนวตั้ง
ความเร็ว
(มม./วินาที)		ความเร็วเร่ง (G)
0.30.70.3
043.51
14043.51
28043.51
42043.51
560431
70032
8001

ทิศทางติดตั้งแนวนอนแนวตั้ง
ความเร็ว
(มม./วินาที)		ความเร็วเร่ง (G)
0.30.70.3
01082
1751082
350962
435731
52541

ทิศทางติดตั้งแนวนอนแนวตั้ง
ความเร็ว
(มม./วินาที)		ความเร็วเร่ง (G)
0.30.3
0124.5
85124.5
130124
215104
26092.5

ทิศทางติดตั้งแนวนอนแนวตั้ง
ความเร็ว
(มม./วินาที)		ความเร็วเร่ง (G)
0.30.3
0146.5
40146.5
85146.5
105144
135142

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะ Lead
(มม.)		การตั้งค่าโหมด
ประหยัดพลังงาน		250～450500
(ทุกๆ 50 มม.)(มม.)
16ปิดใช้800
เปิดใช้800＜560＞
10ปิดใช้700＜600＞600
เปิดใช้525＜435＞
5ปิดใช้350300
เปิดใช้260
2.5ปิดใช้175＜150＞150
เปิดใช้135

(ข้อควรระวัง) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง

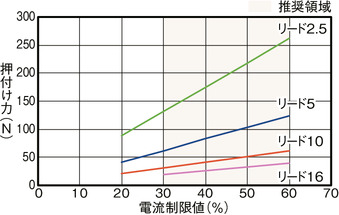

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด กรณีเปิดใช้งานการตั้งค่าประหยัดพลังงาน สเปคหลักจะเปลี่ยนไป โปรดอ้างอิงรายละเอียดจาก "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็วและความเร็วเร่ง"
(3) เมื่อดำเนินการกด กรุณาดู "แผนภาพความพันธ์ของแรงกดและค่ากระแสขีดจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315
(4) ต้องจำกัดอัตรา Duty cycle ตามอุณหภูมิแวดล้อมในการใช้งาน สำหรับรายละเอียด กรุณาดูหน้า 1-326
(5) โปรดระมัดระวังตามรูปแบบการติดตั้ง กรุณาดูรายละเอียดหน้า 1-307
(6) เกณฑ์ความยาวของส่วนที่ยื่นออกมาคือ 150 มม. หรือน้อยกว่าในทิศทาง Ma, Mb และ Mc สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109
(7) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป

กลับหน้าบนสุด

ภาพร่างแสดงขนาด

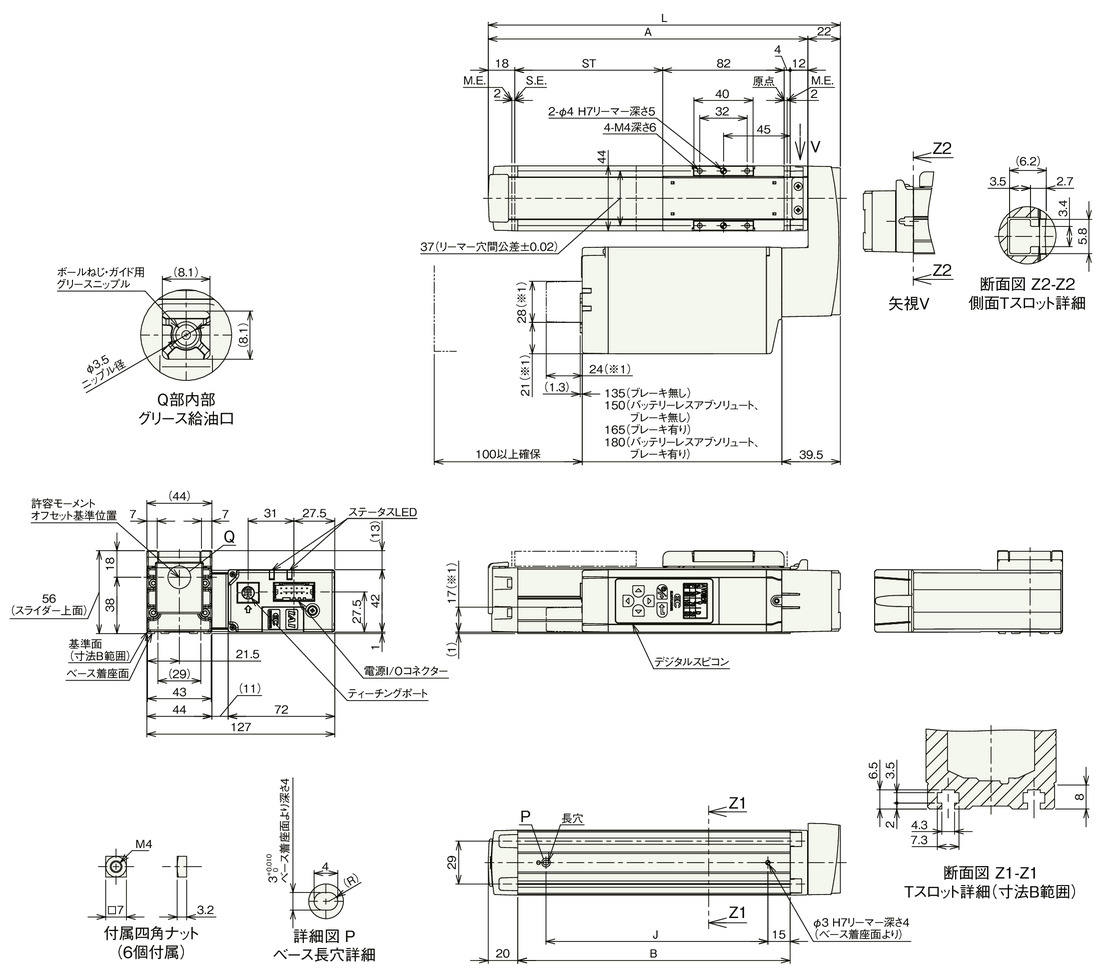

EC-S4□AR

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

*1 เป็นขนาดมิติที่ใช้เมื่อเลือกอ็อปชั่น WL/WL2

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) ตัวยึดน็อต (6 อัน) ติดอยู่กับน็อตสี่เหลี่ยม

(หมายเหตุ) รูปภาพด้านล่างเป็นกรณีใช้สเปคมอเตอร์หมุนกลับทางซ้าย (ML)

ขนาดแยกตามสโตรค

สโตรค250300350400450500
L388438488538588638
A366416466516566616
B334384434484534584
J300350400450500550

น้ำหนักแยกตามสโตรค

สโตรค250300350400450500
น้ำหนัก
(กก.)		ไม่มีเบรก1.92.12.22.42.52.7
มีเบรก2.12.32.42.62.72.9

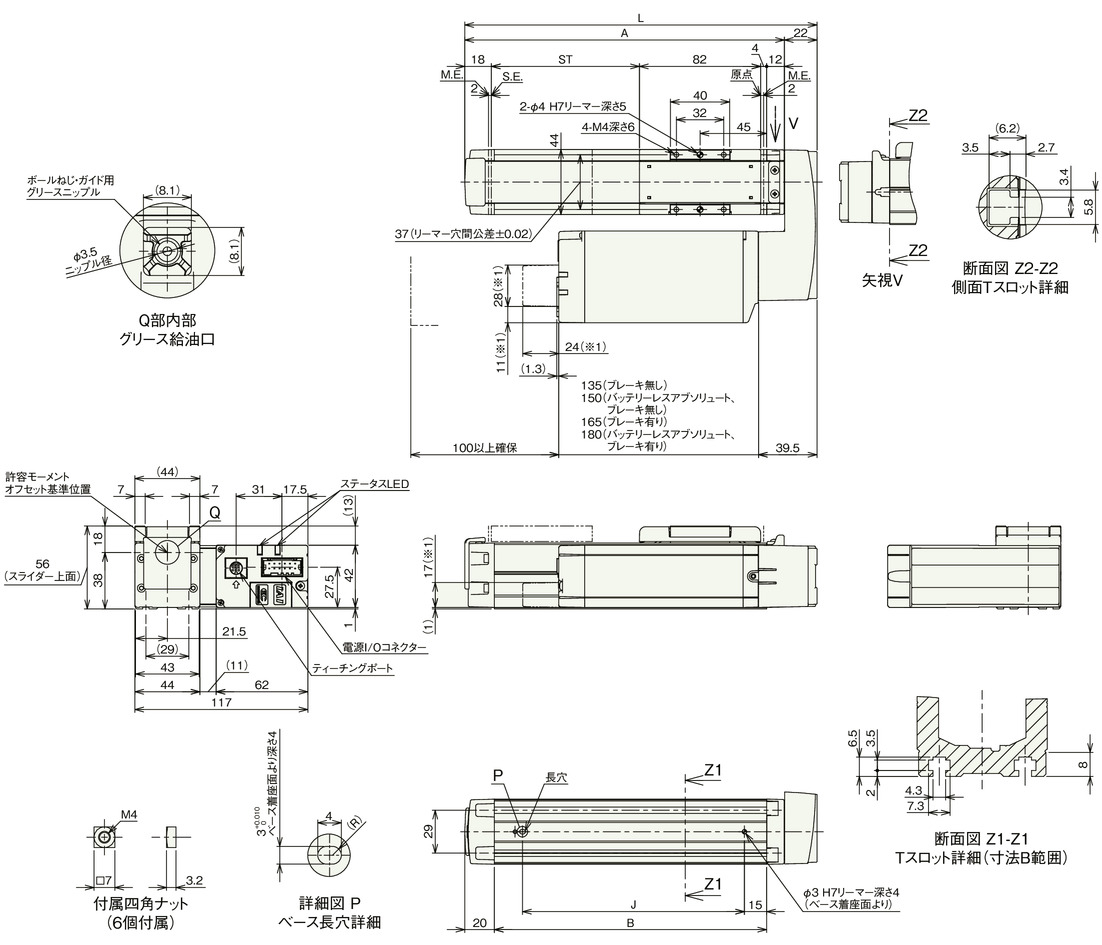

EC-DS4□AR〈พร้อมที่ควบคุมความเร็วแบบดิจิตอล〉

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

*1 เป็นขนาดมิติที่ใช้เมื่อเลือกอ็อปชั่น WL/WL2

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) ตัวยึดน็อต (6 อัน) ติดอยู่กับน็อตสี่เหลี่ยม

(หมายเหตุ) รูปภาพด้านล่างเป็นกรณีใช้สเปคมอเตอร์หมุนกลับทางซ้าย (ML)

ขนาดแยกตามสโตรค

สโตรค250300350400450500
L388438488538588638
A366416466516566616
B334384434484534584
J300350400450500550

น้ำหนักแยกตามสโตรค

สโตรค250300350400450500
น้ำหนัก
(กก.)		ไม่มีเบรก2.02.22.32.52.62.8
มีเบรก2.22.42.52.72.83.0
