คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |||||
|---|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 16 | 10 | 5 | 2.5 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 7 | 12 | 15 | 18 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 4 | 10 | 12 | 14 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 800 | 700 | 350 | 175 | |
| ความเร็วต่ำสุด (มม./วินาที) | 40 | 30 | 7 | 4 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 0.5 | 0.3 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 1.5 | 2.5 | 5 | 6.5 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 1 | 2 | 4.5 | 6.5 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 800 | 600 | 350 | 150 | |
| ความเร็วต่ำสุด (มม./วินาที) | 40 | 30 | 7 | 4 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.5 | 0.5 | 0.5 | 0.3 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 39 | 62 | 124 | 263 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 40 | 30 | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | ||||
| แรง Hold ของเบรก (kgf) | 1.5 | 2.5 | 5 | 6.5 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 50 | 50 | 50 | 50 | |
| สโตรคสูงสุด (มม.) | 300 | 300 | 300 | 300 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | 50 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรูขนาด φ8 มม. แบบรีด C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | (แสดงสัญลักษณ์ไม่ได้เพราะไม่มีฟังก์ชั่นกำหนดตำแหน่งระหว่างจุด 2 จุด) |
| ฐาน | วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T5) ชุบเคลือบผิวอะลูมิเนียมดำ |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma：13 N・m |
| Mb：18 N・m | |
| Mc：25 N・m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 6) | Ma：5 N・m |
| Mb：7 N・m | |
| Mc：9 N・m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 6) กรณีที่อายุการใช้งานมาตรฐานอยู่ที่ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานที่หน้า 369
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
ปิดการตั้งค่าโหมดประหยัดพลังงาน น้ำหนักขนย้ายหน่วยเป็น กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 7 | 6 | 6 | 5 | 1.5 | 1.25 |
| 140 | 7 | 6 | 6 | 5 | 1.5 | 1.25 |
| 280 | 7 | 6 | 6 | 5 | 1.5 | 1.25 |
| 420 | 7 | 6 | 5 | 4 | 1.5 | 1.25 |
| 560 | 7 | 6 | 4.5 | 3 | 1.5 | 1.25 |
| 700 | 6 | 4 | 3.5 | 3 | 1.5 | 1.25 |
| 800 | 3 | 2.5 | 2 | 1 | ||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 12 | 11 | 10 | 10 | 2.5 | 2 |
| 175 | 12 | 11 | 10 | 10 | 2.5 | 2 |
| 350 | 12 | 9 | 9 | 7 | 2.5 | 2 |
| 435 | 12 | 8 | 7 | 5 | 2.5 | 2 |
| 525 | 11 | 7 | 6 | 4 | 1.5 | 1.5 |
| 600 | 8 | 5 | 4 | 2 | 1 | 1 |
| 700 | 3 | 2 | 1 | |||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||
|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||
| 0.3 | 0.5 | 0.3 | 0.5 | |
| 0 | 15 | 14 | 5 | 4.5 |
| 85 | 15 | 14 | 5 | 4.5 |
| 130 | 15 | 14 | 5 | 4.5 |
| 215 | 15 | 14 | 5 | 4.5 |
| 260 | 15 | 14 | 5 | 4.5 |
| 300 | 15 | 14 | 4 | 4 |
| 350 | 13 | 10 | 2 | 2 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.3 | |
| 0 | 18 | 6.5 |
| 40 | 18 | 6.5 |
| 85 | 18 | 6.5 |
| 105 | 18 | 6.5 |
| 135 | 18 | 6.5 |
| 150 | 18 | 6 |
| 175 | 18 | |
เปิดการตั้งค่าโหมดประหยัดพลังงาน น้ำหนักขนย้ายหน่วยเป็น กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 4 | 3.5 | 1 |
| 140 | 4 | 3.5 | 1 |
| 280 | 4 | 3.5 | 1 |
| 420 | 4 | 3.5 | 1 |
| 560 | 4 | 3 | 1 |
| 700 | 3 | 2 | |
| 800 | 1 | ||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 10 | 8 | 2 |
| 175 | 10 | 8 | 2 |
| 350 | 9 | 6 | 2 |
| 435 | 7 | 3 | 1 |
| 525 | 4 | 1 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.3 | |
| 0 | 12 | 4.5 |
| 85 | 12 | 4.5 |
| 130 | 12 | 4 |
| 215 | 10 | 4 |
| 260 | 9 | 2.5 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.3 | |
| 0 | 14 | 6.5 |
| 40 | 14 | 6.5 |
| 85 | 14 | 6.5 |
| 105 | 14 | 4 |
| 135 | 14 | 2 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | การตั้งค่าโหมด ประหยัดพลังงาน | 50 - 200 | 250 | 300 |
|---|---|---|---|---|
| (ทุกๆ 50 มม.) | (มม.) | (มม.) | ||
| 16 | ปิดใช้ | 800 | 760 | 540 |
| เปิดใช้ | 800＜560＞ | 760＜560＞ | 540 | |
| 10 | ปิดใช้ | 700＜600＞ | 470 | 320 |
| เปิดใช้ | 525＜435＞ | 470＜435＞ | 320 | |
| 5 | ปิดใช้ | 350 | 240 | 160 |
| เปิดใช้ | 260 | 240 | 160 | |
| 2.5 | ปิดใช้ | 175＜150＞ | 120 | 85 |
| เปิดใช้ | 135 | 120 | 85 |
(ข้อควรระวัง) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง

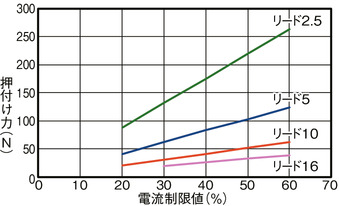

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน รายละเอียดคอนโทรลเลอร์บรรจุภายใน โปรดดูที่หน้า 285
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด กรณีเปิดใช้งานการตั้งค่าประหยัดพลังงาน สเปคหลักจะเปลี่ยนไป โปรดอ้างอิงรายละเอียดจาก "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็วและความเร็วเร่ง" (2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดดูข้อควรระวังที่หน้า 396 (3) จำเป็นต้องจำกัด Duty ตามอุณหภูมิโดยรอบบริเวณใช้งาน โปรดดูรายละเอียดที่หน้า 389 (4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง โปรดดูรายละเอียดที่หน้า 379 (5) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 150 มม. โปรดตรวจสอบระยะยื่นของโหลดจากรูปที่หน้า 23 (6) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป |
มาตรฐานต่างประเทศ

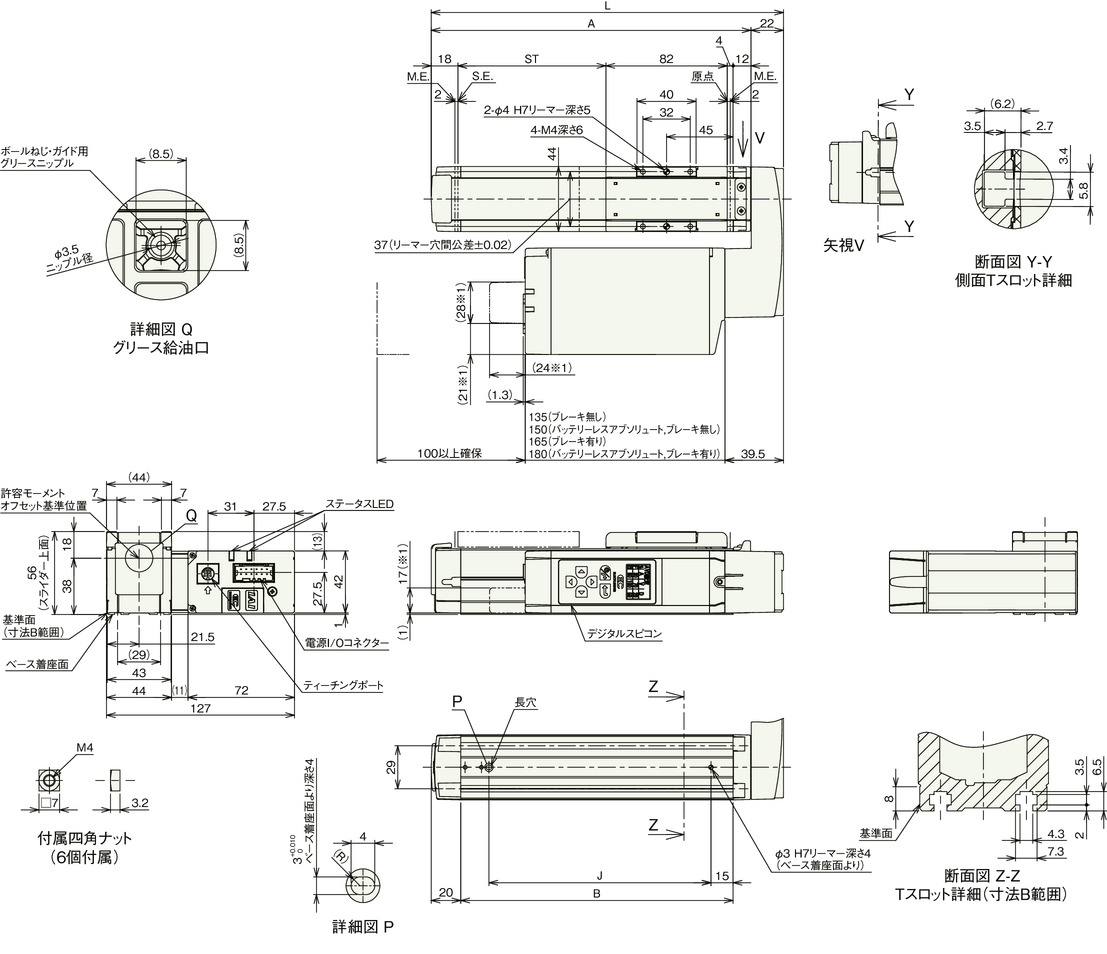

ภาพร่างแสดงขนาด
EC-S4□R
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
*1 เป็นขนาดมิติที่ใช้เมื่อเลือกอ็อปชั่น WL/WL2
(ข้อควรระวัง) กรณีกลับจุดเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปจนถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
(หมายเหตุ) รูปภาพด้านล่างเป็นกรณีใช้สเปคมอเตอร์หมุนกลับทางซ้าย (ML)
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|
| L | 188 | 238 | 288 | 338 | 388 | 438 |
| A | 166 | 216 | 266 | 316 | 366 | 416 |
| B | 134 | 184 | 234 | 284 | 334 | 384 |
| J | 100 | 150 | 200 | 250 | 300 | 350 |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 1.3 | 1.4 | 1.6 | 1.7 | 1.9 | 2.0 |
| มีเบรก | 1.4 | 1.6 | 1.7 | 1.9 | 2.0 | 2.2 | |

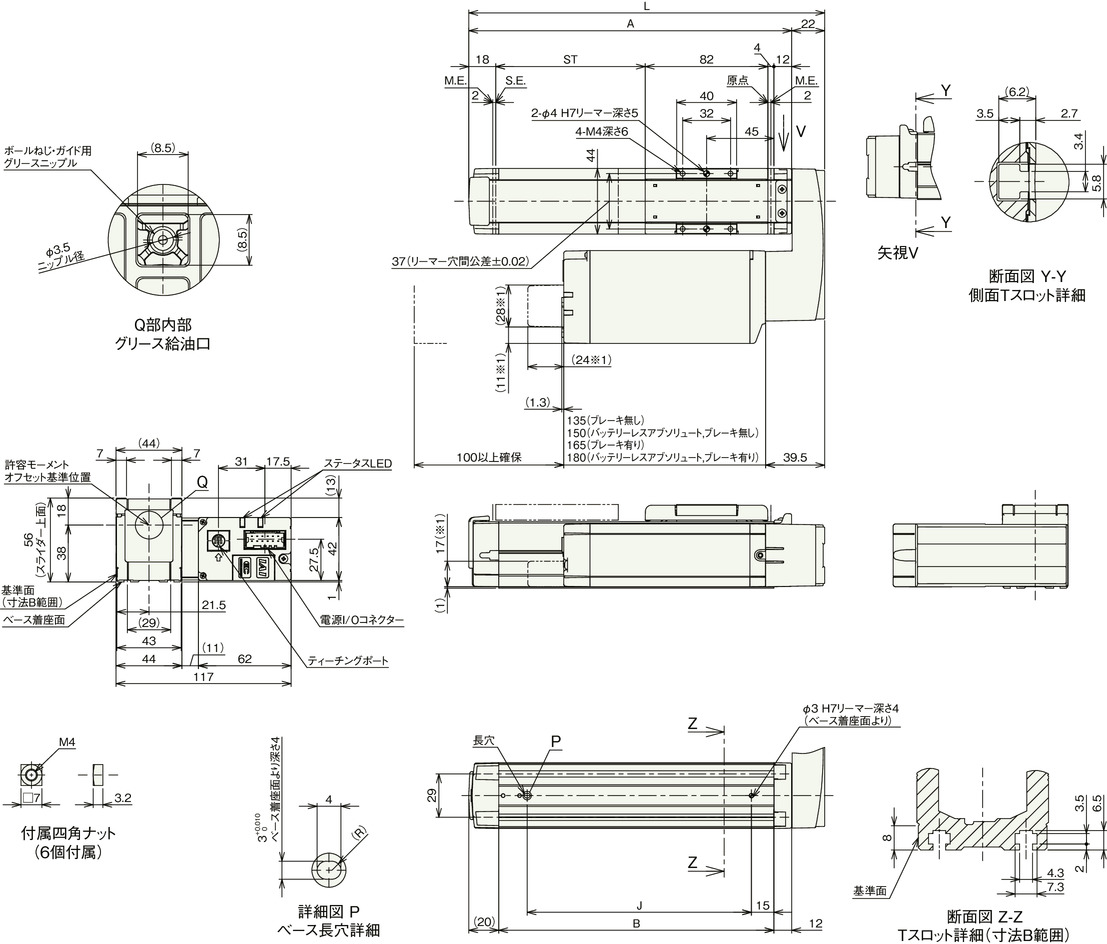

EC-DS4□R <พร้อมตัวควบคุมความเร็วแบบดิจิตอล>
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
*1 เป็นขนาดมิติที่ใช้เมื่อเลือกอ็อปชั่น WL/WL2
(ข้อควรระวัง) กรณีกลับจุดเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปจนถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
(หมายเหตุ) รูปภาพด้านล่างเป็นกรณีใช้สเปคมอเตอร์หมุนกลับทางซ้าย (ML)
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|
| L | 188 | 238 | 288 | 338 | 388 | 438 |
| A | 166 | 216 | 266 | 316 | 366 | 416 |
| B | 134 | 184 | 234 | 284 | 334 | 384 |
| J | 100 | 150 | 200 | 250 | 300 | 350 |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 1.4 | 1.5 | 1.6 | 1.8 | 1.9 | 2.1 |
| มีเบรก | 1.6 | 1.7 | 1.8 | 2.0 | 2.1 | 2.3 | |
