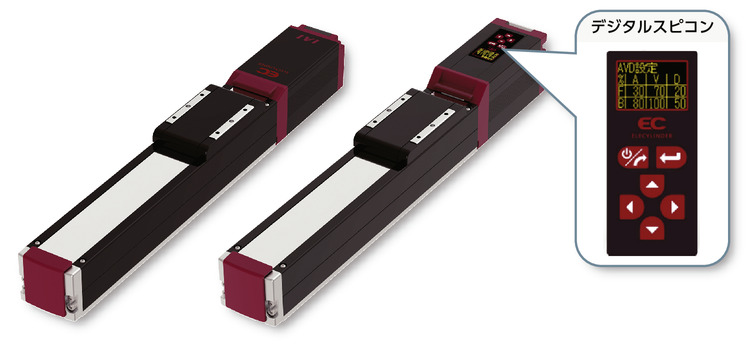

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |||||
|---|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 20 | 12 | 6 | 3 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 15 | 26 | 32 | 40 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 8 | 14 | 20 | 25 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 1440 | 900 | 450 | 225 | |
| ความเร็วต่ำสุด (มม./วินาที) | 25 | 15 | 8 | 4 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 1 | 1 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 1 | 2.5 | 6 | 16 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 0.75 | 2 | 5 | 10 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 1280 | 900 | 450 | 225 | |
| ความเร็วต่ำสุด (มม./วินาที) | 25 | 15 | 8 | 4 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.5 | 0.5 | 0.5 | 0.5 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 67 | 112 | 224 | 449 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | ||||
| แรง Hold ของเบรก (kgf) | 1 | 2.5 | 6 | 16 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 50 | 50 | 50 | 50 | |
| สโตรคสูงสุด (มม.) | 800 | 800 | 800 | 800 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | 50 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ10 มม.แบบรีด (rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | (แสดงสัญลักษณ์ไม่ได้เพราะไม่มีฟังก์ชั่นกำหนดตำแหน่งระหว่างจุด 2 จุด) |
| ฐาน | วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma：48N･m |
| Mb：69N･m | |
| Mc：103N･m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 5) | Ma：33N･m |
| Mb：40N･m | |
| Mc：55N･m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 5) กรณีอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานที่หน้า 369
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
ปิดการตั้งค่าโหมดประหยัดพลังงาน น้ำหนักขนย้ายหน่วยเป็น กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 15 | 10 | 8 | 7 | 1 | 1 |
| 160 | 15 | 10 | 8 | 7 | 1 | 1 |
| 320 | 12 | 10 | 8 | 6 | 1 | 1 |
| 480 | 12 | 9 | 8 | 6 | 1 | 1 |
| 640 | 12 | 8 | 6 | 5 | 1 | 1 |
| 800 | 10 | 6.5 | 4.5 | 3 | 1 | 1 |
| 960 | 8 | 5 | 3.5 | 1.5 | 1 | 1 |
| 1120 | 5 | 3 | 2 | 1 | 0.5 | 0.5 |
| 1280 | 1 | 1 | 0.5 | 0.5 | ||
| 1440 | 1 | 0.5 | ||||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 26 | 18 | 16 | 14 | 2.5 | 2.5 |
| 80 | 26 | 18 | 16 | 14 | 2.5 | 2.5 |
| 200 | 26 | 18 | 16 | 14 | 2.5 | 2.5 |
| 320 | 26 | 18 | 14 | 12 | 2.5 | 2.5 |
| 440 | 26 | 18 | 12 | 10 | 2.5 | 2.5 |
| 560 | 20 | 12 | 8 | 7 | 2.5 | 2.5 |
| 700 | 15 | 9 | 5 | 4 | 2 | 1 |
| 800 | 9 | 5 | 2 | 1 | 1.5 | 1 |
| 900 | 5 | 3 | 1 | 1 | 0.5 | 0.5 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 32 | 26 | 24 | 20 | 6 | 6 |
| 40 | 32 | 26 | 24 | 20 | 6 | 6 |
| 100 | 32 | 26 | 24 | 20 | 6 | 6 |
| 160 | 32 | 26 | 24 | 20 | 6 | 6 |
| 220 | 32 | 26 | 24 | 20 | 6 | 6 |
| 280 | 32 | 26 | 24 | 15 | 6 | 5.5 |
| 340 | 32 | 20 | 18 | 12 | 5 | 4.5 |
| 400 | 22 | 12 | 11 | 8 | 3.5 | 3.5 |
| 450 | 15 | 8 | 6 | 4 | 2 | 2 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 40 | 35 | 35 | 35 | 16 | 16 |
| 50 | 40 | 35 | 35 | 35 | 16 | 16 |
| 80 | 40 | 35 | 35 | 30 | 16 | 16 |
| 110 | 40 | 35 | 35 | 30 | 16 | 16 |
| 140 | 40 | 35 | 35 | 28 | 15 | 15 |
| 170 | 40 | 32 | 32 | 24 | 12.5 | 12 |
| 200 | 35 | 28 | 23 | 20 | 10 | 9 |
| 225 | 28 | 20 | 16 | 12 | 6 | |
เปิดการตั้งค่าโหมดประหยัดพลังงาน น้ำหนักขนย้ายหน่วยเป็น กก.
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 8 | 5 | 0.75 |
| 160 | 8 | 5 | 0.75 |
| 320 | 8 | 5 | 0.75 |
| 480 | 8 | 4 | 0.75 |
| 640 | 6 | 3 | 0.75 |
| 800 | 4 | 1.5 | 0.75 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 14 | 10 | 2 |
| 80 | 14 | 10 | 2 |
| 200 | 14 | 10 | 2 |
| 320 | 14 | 10 | 2 |
| 440 | 11 | 7 | 1.5 |
| 560 | 7 | 2.5 | 1 |
| 680 | 4 | 1 | 0.5 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 20 | 14 | 5 |
| 40 | 20 | 14 | 5 |
| 100 | 20 | 14 | 5 |
| 160 | 20 | 14 | 5 |
| 220 | 16 | 14 | 4 |
| 280 | 13 | 7 | 2.5 |
| 340 | 10 | 1 | 1 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 25 | 22 | 10 |
| 20 | 25 | 22 | 10 |
| 50 | 25 | 22 | 10 |
| 80 | 25 | 22 | 10 |
| 110 | 20 | 14 | 8 |
| 140 | 15 | 11 | 5 |
| 170 | 11 | 9 | 2 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | การตั้งค่าการประหยัดพลังงาน | 50 - 400 (ทุกๆ 50 มม.) | 450 (มม.) | 500 (มม.) | 550 (มม.) | 600 (มม.) | 650 (มม.) | 700 (มม.) | 750 (มม.) | 800 (มม.) |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ปิดใช้ | 1440 ＜1280＞ | 1280 | 1090 | 940 | 815 | 715 | 630 | 560 | |
| เปิดใช้ | 800 | 715 | 630 | 560 | ||||||
| 12 | ปิดใช้ | 900 | 845 | 705 | 585 | 515 | 445 | 390 | 345 | 315 |
| เปิดใช้ | 680 | 585 | 515 | 445 | 390 | 345 | 315 | |||
| 6 | ปิดใช้ | 450 | 415 | 350 | 295 | 255 | 220 | 190 | 170 | 140 |
| เปิดใช้ | 340 | 295 | 255 | 220 | 190 | 170 | 140 | |||
| 3 | ปิดใช้ | 225 | 205 | 170 | 145 | 125 | 110 | 95 | 85 | 70 |
| เปิดใช้ | 170 | 145 | 125 | 110 | 95 | 85 | 70 | |||
(ข้อควรระวัง) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง

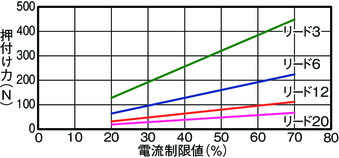

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน รายละเอียดคอนโทรลเลอร์บรรจุภายใน โปรดดูที่หน้า 285
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด กรณีเปิดใช้งานการตั้งค่าประหยัดพลังงาน สเปคหลักจะเปลี่ยนไป โปรดอ้างอิงรายละเอียดจาก "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็วและความเร็วเร่ง" (2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดดูข้อควรระวังที่หน้า 396 (3) จำเป็นต้องจำกัด Duty ตามอุณหภูมิโดยรอบบริเวณใช้งาน โปรดดูรายละเอียดที่หน้า 389 (4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง โปรดดูรายละเอียดที่หน้า 379 (5) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 300 มม. โปรดตรวจสอบระยะยื่นของโหลดจากรูปที่หน้า 23 (6) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป |
มาตรฐานต่างประเทศ

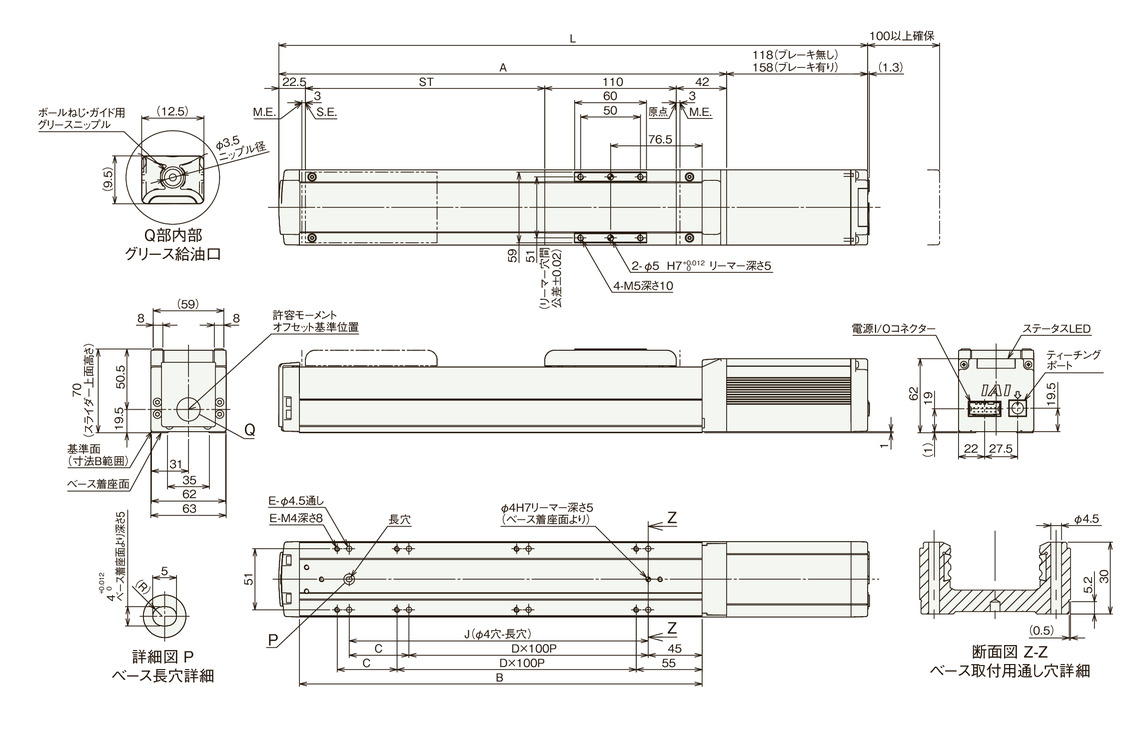

ภาพร่างแสดงขนาด
EC-S6□AH
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 342.5 | 392.5 | 442.5 | 492.5 | 542.5 | 592.5 | 642.5 | 692.5 | 742.5 | 792.5 | 842.5 | 892.5 | 942.5 | 992.5 | 1042.5 | 1092.5 |
| มีเบรก | 382.5 | 432.5 | 482.5 | 532.5 | 582.5 | 632.5 | 682.5 | 732.5 | 782.5 | 832.5 | 882.5 | 932.5 | 982.5 | 1032.5 | 1082.5 | 1132.5 | |
| A | 224.5 | 274.5 | 324.5 | 374.5 | 424.5 | 474.5 | 524.5 | 574.5 | 624.5 | 674.5 | 724.5 | 774.5 | 824.5 | 874.5 | 924.5 | 974.5 | |
| B | 186.5 | 236.5 | 286.5 | 336.5 | 386.5 | 436.5 | 486.5 | 536.5 | 586.5 | 636.5 | 686.5 | 736.5 | 786.5 | 836.5 | 886.5 | 936.5 | |
| C | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | |
| D | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | |
| E | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | |
| J | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 2 | 2.2 | 2.4 | 2.6 | 2.9 | 3.1 | 3.3 | 3.5 | 3.8 | 4 | 4.2 | 4.4 | 4.7 | 4.9 | 5.1 | 5.3 |
| มีเบรก | 2.3 | 2.5 | 2.7 | 2.9 | 3.2 | 3.4 | 3.6 | 3.8 | 4.1 | 4.3 | 4.5 | 4.7 | 5 | 5.2 | 5.4 | 5.6 | |

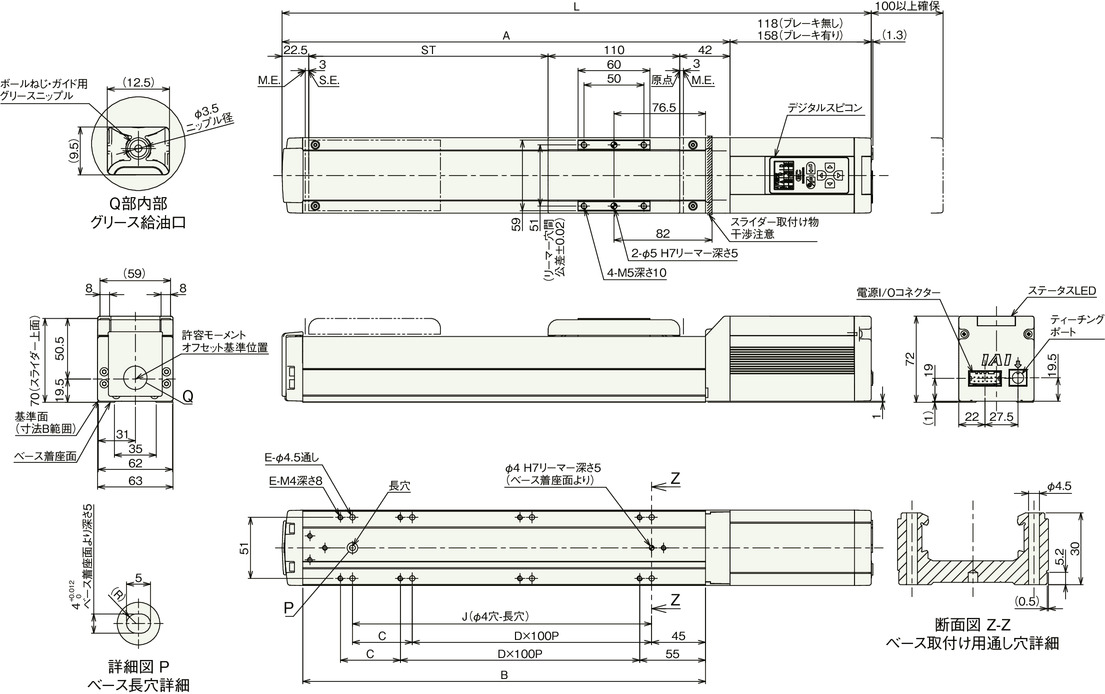

EC-DS6□AH <พร้อมชุดควบคุมความเร็วแบบดิจิตอล>
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 342.5 | 392.5 | 442.5 | 492.5 | 542.5 | 592.5 | 642.5 | 692.5 | 742.5 | 792.5 | 842.5 | 892.5 | 942.5 | 992.5 | 1042.5 | 1092.5 |
| มีเบรก | 382.5 | 432.5 | 482.5 | 532.5 | 582.5 | 632.5 | 682.5 | 732.5 | 782.5 | 832.5 | 882.5 | 932.5 | 982.5 | 1032.5 | 1082.5 | 1132.5 | |
| A | 224.5 | 274.5 | 324.5 | 374.5 | 424.5 | 474.5 | 524.5 | 574.5 | 624.5 | 674.5 | 724.5 | 774.5 | 824.5 | 874.5 | 924.5 | 974.5 | |
| B | 186.5 | 236.5 | 286.5 | 336.5 | 386.5 | 436.5 | 486.5 | 536.5 | 586.5 | 636.5 | 686.5 | 736.5 | 786.5 | 836.5 | 886.5 | 936.5 | |
| C | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | |
| D | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | |
| E | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | |
| J | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 2.0 | 2.2 | 2.4 | 2.6 | 2.9 | 3.1 | 3.3 | 3.5 | 3.8 | 4.0 | 4.2 | 4.4 | 4.7 | 4.9 | 5.1 | 5.3 |
| มีเบรก | 2.3 | 2.5 | 2.7 | 2.9 | 3.2 | 3.4 | 3.6 | 3.8 | 4.1 | 4.3 | 4.5 | 4.7 | 5.0 | 5.2 | 5.4 | 5.6 | |
