EC-S7X□AHR
EC-DS7X□AHR

<มาพร้อมชุดควบคุมความเร็วแบบดิจิตอล>

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	24	16	8	4
แนวนอน	น้ำหนักขนย้าย	น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน)	37	46	51	51
	น้ำหนักขนย้าย	น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน)	18	35	40	40
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1080	700	350	175
		ความเร็วต่ำสุด (มม./วินาที)	30	20	10	5
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	1	1	1	1
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน)	3	8	16	25
	น้ำหนักขนย้าย	น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน)	2	5	10	15
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	860	560	350	140
		ความเร็วต่ำสุด (มม./วินาที)	30	20	10	5
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.5	0.5	0.5	0.5
การกด		แรงขับสูงสุด ณ ขณะกด (N)	139	209	418	836
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	20	20	20	20
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	3	8	16	25
สโตรค		สโตรคต่ำสุด (มม.)	700	700	700	700
		สโตรคสูงสุด (มม.)	1500	1500	1500	1100
		ระยะ Pitch ของสโตรค (มม.)	50	50	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ12 มม. แบบรีด (Rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.05 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ฐาน	วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma : 115 N･m
	Mb : 115 N･m
	Mc : 229 N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 7)	Ma : 75.5 N･m
	Mb : 90.0 N･m
	Mc : 134 N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	พัลส์มอเตอร์ (□56) (ความจุไฟฟ้า: สูงสุด 4.2A)
ชนิดเอนโค้ดเดอร์	ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	800 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 7) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-256

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางความเร่ง/น้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว *ปิดการตั้งค่าการประหยัดพลังงานขณะจัดส่ง สำหรับรายละเอียด กรุณาดูหน้า 1-23

ปิดการตั้งค่าการประหยัดพลังงาน (พาวเวอร์โหมด) หน่วยของน้ำหนักสูงสุดที่ขนย้ายได้คือ กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

Lead 24

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.5	0.7	1	0.3	0.5
0	37	22	16	14	3	3
200	37	22	16	14	3	3
420	34	20	16	11	3	3
640	15	10	8	6.5	3	2
860	9	6	3	2	1	0.5
1080	3

(หมายเหตุ) เมื่อจะเลือกตัวเลือก “G5” กรุณาดูหมายเหตุ

Lead 16

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.5	0.7	1	0.3	0.5
0	46	35	28	27	8	8
140	46	35	28	27	8	8
280	46	35	25	19	8	8
420	30	19	15	10	5	4.5
560	15	9	5	2	2.5	2
700	3	1

(หมายเหตุ) เมื่อจะเลือกตัวเลือก “G5” กรุณาดูหมายเหตุ

Lead 8

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.5	0.7	1	0.3	0.5
0	51	45	40	40	16	16
70	51	45	40	40	16	16
140	51	40	38	35	16	16
210	51	35	30	24	9	8
280	35	20	15	12.5	6	5
350	11	1			1

(หมายเหตุ) เมื่อจะเลือกตัวเลือก “G5” กรุณาดูหมายเหตุ

Lead 4

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.5	0.7	1	0.3	0.5
0	51	45	40	40	25	25
35	51	45	40	40	25	25
70	51	45	40	40	25	25
105	51	45	40	35	20	19
140	45	25	10	6	12.5	10
175	11

(หมายเหตุ) เมื่อจะเลือกตัวเลือก “G5” กรุณาดูหมายเหตุ

เปิดการตั้งค่าการประหยัดพลังงาน (โหมดประหยัดพลังงาน) หน่วยขอน้ำหนักสูงสุดที่ขนย้ายได้คือ กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

Lead 24

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.7	0.3
0	18	10	2
200	18	10	2
420	18	10	2
640	9	2	1
800	1

Lead 16

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.7	0.3
0	35	20	5
140	35	20	5
280	25	12	3
420	14	4	1.5
500	4

Lead 8

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.7	0.3
0	40	25	10
70	40	25	10
140	40	25	7
210	25	14	4

Lead 4

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.7	0.3
0	40	30	15
35	40	30	15
70	40	30	15
105	40	20	8
120	8		1

<ข้อควรระวังเมื่อเลือกตัวเลือก "G5" (สเปคจาระบีที่กำหนด)>

กรณีที่ใช้ในอุณหภูมิแวดล้อมไม่เกิน 10°C กรุณาใช้ความเร็วด้านล่าง

・ลีด 24: ไม่เกิน 860 มม./วินาที

・ลีด 16: ไม่เกิน 560 มม./วินาที

・ลีด 8: ไม่เกิน 280 มม./วินาที

・ลีด 4: ไม่เกิน 140 มม./วินาที

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	การตั้งค่าโหมด ประหยัดพลังงาน	700～1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
ระยะ Lead (มม.)	การตั้งค่าโหมด ประหยัดพลังงาน	(ทุกๆ 50 มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)
24	ปิดใช้	1080＜860＞		990 ＜860＞	920 ＜860＞	850	770	735	680	635	565	550
24	เปิดใช้	800＜640＞					770 ＜640＞	735 ＜640＞	680 ＜640＞	635	565	550
16	ปิดใช้	700＜560＞		645 ＜560＞	590 ＜560＞	555	510	470	440	420	375	355
16	เปิดใช้	500＜420＞						470 ＜420＞	440 ＜420＞	420	375	355
8	ปิดใช้	350	345	310	285	255	245	230	215	190	180	170
8	เปิดใช้	210								190	180	170
4	ปิดใช้	170 ＜140＞	165 ＜140＞	150 ＜140＞
4	เปิดใช้	120

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

(หมายเหตุ) ช่องว่างหมายถึงไม่มีการกำหนด

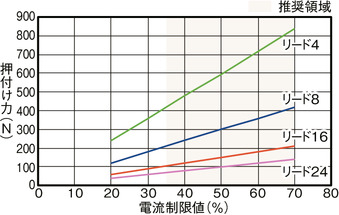

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-647

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด กรณีเปิดใช้งานการตั้งค่าประหยัดพลังงาน สเปคหลักจะเปลี่ยนไป โปรดอ้างอิงรายละเอียดจาก "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็วและความเร็วเร่ง"
(3) เมื่อดำเนินการกด กรุณาดู "แผนภาพความพันธ์ของแรงกดและค่ากระแสขีดจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-295
(4) ต้องจำกัดอัตรา Duty cycle ตามอุณหภูมิแวดล้อมในการใช้งาน สำหรับรายละเอียด กรุณาดูหน้า 1-306
(5) โปรดระมัดระวังตามรูปแบบการติดตั้ง กรุณาดูรายละเอียดหน้า 1-287
(6) เกณฑ์ความยาวของส่วนที่ยื่นออกมาคือ 300 มม. หรือน้อยกว่าในทิศทาง Ma, Mb และ Mc สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-103
(7) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป

กลับหน้าบนสุด

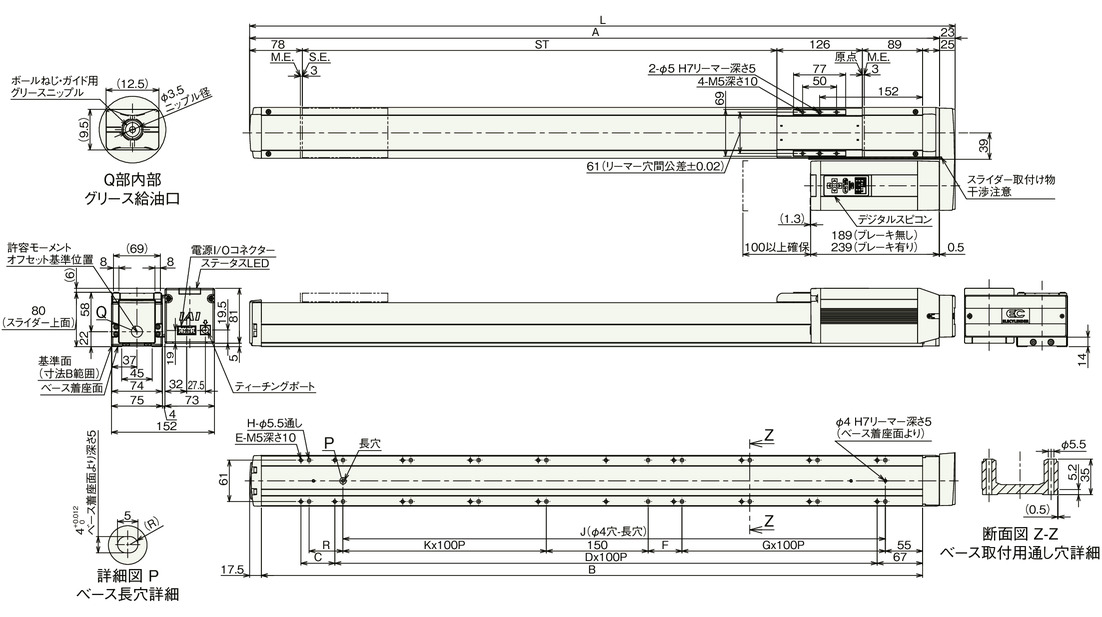

ภาพร่างแสดงขนาด

EC-S7X□AHR

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(ข้อควรระวัง) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)

ขนาดแยกตามสโตรค

สโตรค	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
L	1041	1091	1141	1191	1241	1291	1341	1391	1441	1491	1541	1591	1641	1691	1741	1791	1841
A	1018	1068	1118	1168	1218	1268	1318	1368	1418	1468	1518	1568	1618	1668	1718	1768	1818
B	975.5	1025.5	1075.5	1125.5	1175.5	1225.5	1275.5	1325.5	1375.5	1425.5	1475.5	1525.5	1575.5	1625.5	1675.5	1725.5	1775.5
C	50	0	50	0	50	0	50	0	50	0	50	0	50	0	50	0	50
D	8	9	9	10	10	11	11	12	12	13	13	14	14	15	15	16	16
E	20	20	22	22	24	24	26	26	28	28	30	30	32	32	34	34	36
F	50	0	0	50	50	0	0	50	50	0	0	50	50	0	0	50	50
G	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7	7
H	20	20	20	22	24	24	24	26	28	28	28	30	32	32	32	34	36
J	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600
K	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7
R	50	50	0	0	50	50	0	0	50	50	0	0	50	50	0	0	50

น้ำหนักแยกตามสโตรค

สโตรค		700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
น้ำหนัก (กก.)	ไม่มีเบรก	8.9	9.2	9.5	9.8	10.0	10.3	10.6	10.9	11.1	11.4	11.7	12.0	12.3	12.5	12.8	13.1	13.4
น้ำหนัก (กก.)	มีเบรก	9.4	9.7	10.0	10.3	10.5	10.8	11.1	11.4	11.6	11.9	12.2	12.5	12.8	13.0	13.3	13.6	13.9

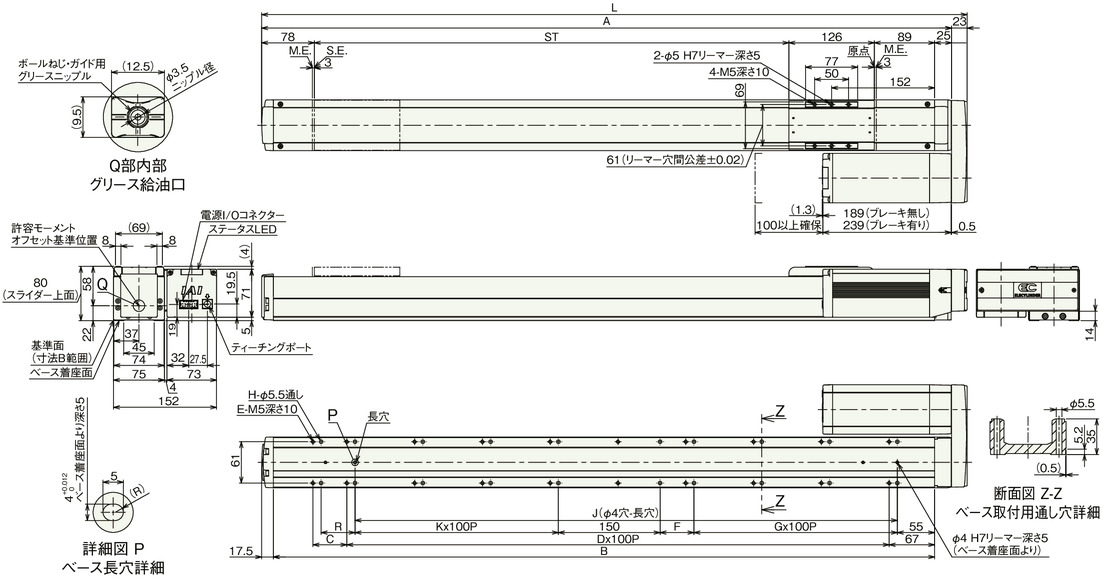

EC-DS7X□AHR〈พร้อมที่ควบคุมความเร็วแบบดิจิตอล〉

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(ข้อควรระวัง) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)

ขนาดแยกตามสโตรค

สโตรค	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
L	1041	1091	1141	1191	1241	1291	1341	1391	1441	1491	1541	1591	1641	1691	1741	1791	1841
A	1018	1068	1118	1168	1218	1268	1318	1368	1418	1468	1518	1568	1618	1668	1718	1768	1818
B	975.5	1025.5	1075.5	1125.5	1175.5	1225.5	1275.5	1325.5	1375.5	1425.5	1475.5	1525.5	1575.5	1625.5	1675.5	1725.5	1775.5
C	50	0	50	0	50	0	50	0	50	0	50	0	50	0	50	0	50
D	8	9	9	10	10	11	11	12	12	13	13	14	14	15	15	16	16
E	20	20	22	22	24	24	26	26	28	28	30	30	32	32	34	34	36
F	50	0	0	50	50	0	0	50	50	0	0	50	50	0	0	50	50
G	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7	7
H	20	20	20	22	24	24	24	26	28	28	28	30	32	32	32	34	36
J	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600
K	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7
R	50	50	0	0	50	50	0	0	50	50	0	0	50	50	0	0	50

น้ำหนักแยกตามสโตรค

สโตรค		700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
น้ำหนัก (กก.)	ไม่มีเบรก	9.0	9.3	9.6	9.9	10.1	10.4	10.7	11.0	11.2	11.5	11.8	12.1	12.4	12.6	12.9	13.2	13.5
น้ำหนัก (กก.)	มีเบรก	9.5	9.8	10.1	10.4	10.6	10.9	11.2	11.5	11.7	12.0	12.3	12.6	12.9	13.1	13.4	13.7	14.0
