คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |||||
|---|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 24 | 16 | 8 | 4 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 37 | 46 | 51 | 51 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 18 | 35 | 40 | 40 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 860 | 700 | 420 | 210 | |
| ความเร็วต่ำสุด (มม./วินาที) | 30 | 20 | 10 | 5 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 1 | 1 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 3 | 8 | 16 | 19 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 2 | 5 | 10 | 15 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 860 | 700 | 420 | 175 | |
| ความเร็วต่ำสุด (มม./วินาที) | 30 | 20 | 10 | 5 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.5 | 0.5 | 0.5 | 0.5 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 139 | 209 | 418 | 836 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | ||||
| แรง Hold ของเบรก (kgf) | 3 | 8 | 16 | 19 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 350 | 350 | 350 | 350 | |
| สโตรคสูงสุด (มม.) | 800 | 800 | 800 | 800 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | 50 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ12 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ลีด 4/8/16: ±0.02 มม., ลีด 24: ±0.03 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） |
| ฐาน | วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T5) ชุบเคลือบผิวอะลูมิเนียมดำ |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma： 79.7 N･m |
| Mb： 114 N･m | |
| Mc： 157 N･m | |
| ไดนามิกโมเมนต์ที่ยอมรับได้ (หมายเหตุ 8) | Ma： 17.7N･m |
| Mb： 25.3 N･m | |
| Mc： 34.9 N･m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ (□56) (ความจุไฟฟ้า: สูงสุด 4.2A) |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 8) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางความเร่ง/น้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว *ปิดการตั้งค่าการประหยัดพลังงานขณะจัดส่ง สำหรับรายละเอียด กรุณาดูหน้า 1-23
ปิดการตั้งค่าการประหยัดพลังงาน (พาวเวอร์โหมด) หน่วยของน้ำหนักสูงสุดที่ขนย้ายได้คือ กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 37 | 22 | 16 | 14 | 3 | 3 |
| 200 | 37 | 22 | 16 | 14 | 3 | 3 |
| 420 | 34 | 20 | 16 | 14 | 3 | 3 |
| 640 | 20 | 15 | 10 | 9 | 3 | 3 |
| 860 | 12 | 10 | 7 | 4 | 3 | 2.5 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 |
| 0 | 46 | 35 | 28 | 27 | 8 | 8 |
| 140 | 46 | 35 | 28 | 27 | 8 | 8 |
| 280 | 46 | 35 | 25 | 24 | 8 | 8 |
| 420 | 34 | 25 | 15 | 10 | 5 | 4.5 |
| 560 | 20 | 15 | 10 | 6 | 4 | 3 |
| 700 | 15 | 10 | 5 | 3 | 3 | 2 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 |
| 0 | 51 | 45 | 40 | 40 | 16 | 16 |
| 70 | 51 | 45 | 40 | 40 | 16 | 16 |
| 140 | 51 | 40 | 38 | 35 | 16 | 16 |
| 210 | 51 | 35 | 30 | 24 | 10 | 9.5 |
| 280 | 40 | 28 | 20 | 15 | 8 | 7 |
| 350 | 30 | 9 | 4 | 5 | 4 | |
| 420 | 7 | 2 | ||||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 51 | 45 | 40 | 40 | 19 | 19 |
| 35 | 51 | 45 | 40 | 40 | 19 | 19 |
| 70 | 51 | 45 | 40 | 40 | 19 | 19 |
| 105 | 51 | 45 | 40 | 35 | 19 | 19 |
| 140 | 45 | 35 | 30 | 25 | 14 | 12 |
| 175 | 30 | 18 | 9 | 7.5 | ||
| 210 | 6 | |||||
เปิดการตั้งค่าการประหยัดพลังงาน (โหมดประหยัดพลังงาน) หน่วยขอน้ำหนักสูงสุดที่ขนย้ายได้คือ กก.
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 18 | 10 | 2 |
| 200 | 18 | 10 | 2 |
| 420 | 18 | 10 | 2 |
| 640 | 10 | 2 | 1 |
| 800 | 5 | 0.5 | 0.5 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 35 | 20 | 5 |
| 140 | 35 | 20 | 5 |
| 280 | 25 | 12 | 3 |
| 420 | 15 | 6 | 1.5 |
| 560 | 7 | 0.5 | 0.5 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 40 | 25 | 10 |
| 70 | 40 | 25 | 10 |
| 140 | 40 | 25 | 7 |
| 210 | 25 | 14 | 4 |
| 280 | 10 | 1 | 1.5 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 40 | 30 | 15 |
| 35 | 40 | 30 | 15 |
| 70 | 40 | 30 | 15 |
| 105 | 40 | 30 | 8 |
| 140 | 15 | 6 | 2 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | การตั้งค่าการประหยัดพลังงาน | 350-600 (ทุกๆ 50 มม.) | 650 (มม.) | 700 (มม.) | 750 (มม.) | 800 (มม.) |
|---|---|---|---|---|---|---|
| 24 | ปิดใช้ | 860 | ||||
| เปิดใช้ | 800 | |||||
| 16 | ปิดใช้ | 700 | 620 | 550 | ||
| เปิดใช้ | 560 | 550 | ||||
| 8 | ปิดใช้ | 420 | 410 | 350 | 305 | 275 |
| เปิดใช้ | 280 | 275 | ||||
| 4 | ปิดใช้ | 210＜175＞ | 190＜175＞ | 170 | 145 | 125 |
| เปิดใช้ | 140 | 125 | ||||
(ข้อควรระวัง) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง

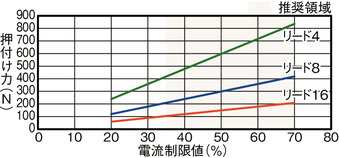

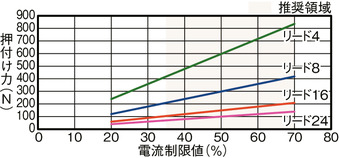

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด] (2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด กรณีเปิดใช้งานการตั้งค่าประหยัดพลังงาน สเปคหลักจะเปลี่ยนไป โปรดอ้างอิงรายละเอียดจาก "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็วและความเร็วเร่ง" (3) เมื่อดำเนินการกด กรุณาดู "แผนภาพความพันธ์ของแรงกดและค่ากระแสขีดจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315 (4) ต้องจำกัดอัตรา Duty cycle ตามอุณหภูมิแวดล้อมในการใช้งาน สำหรับรายละเอียด กรุณาดูหน้า 1-326 (5) โปรดระมัดระวังตามรูปแบบการติดตั้ง กรุณาดูรายละเอียดหน้า 1-307 (6) เกณฑ์ความยาวของส่วนที่ยื่นออกมาน้อยกว่าหรือเท่ากับ 280 มม. ในทิศทาง Ma, Mb และ Mc (น้อยกว่าหรือเท่ากับ 560 มม. สำหรับสเปคตัวสไลด์คู่) สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109 (7) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป (8) สำหรับรุ่นที่ใช้และข้อควรระวังสำหรับสเปคตัวสไลด์คู่ โปรดดูหน้า 1-293 |
ภาพร่างแสดงขนาด

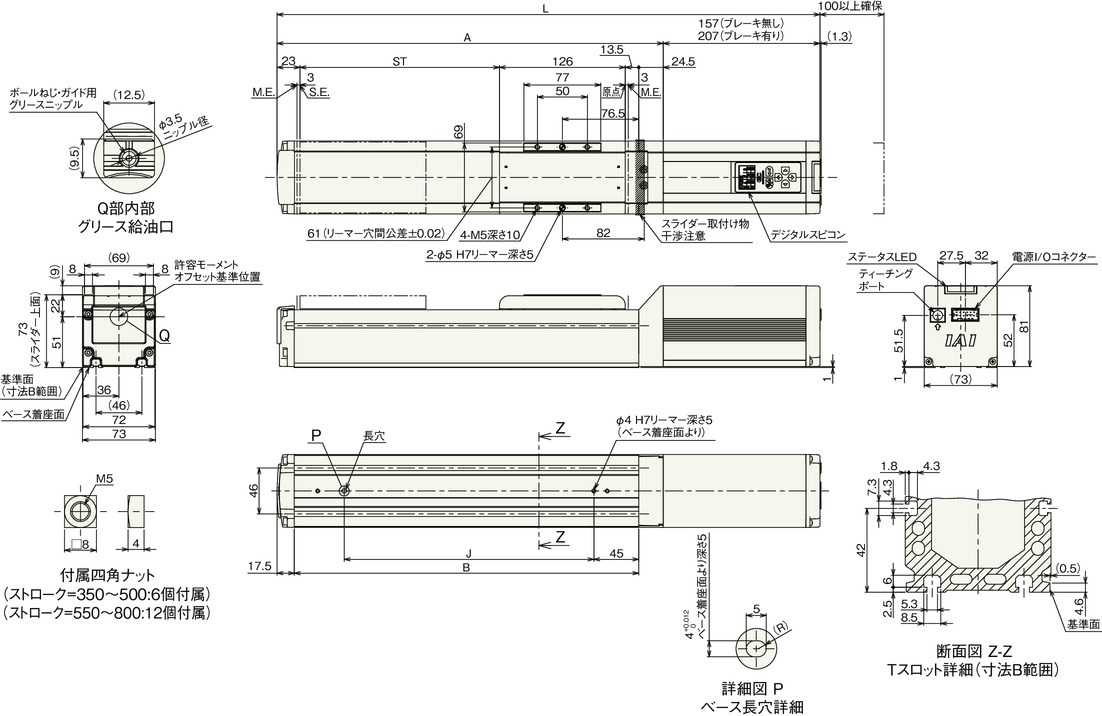

EC-S7□A
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(หมายเหตุ) สำหรับน็อตสี่เหลี่ยม ตัวยึดน็อต (สโตรค = 350 ถึง 500: 6 ชิ้น 550-800: 12 ชิ้น) ติดอยู่
ขนาดแยกตามสโตรค
| สโตรค | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 694 | 744 | 794 | 844 | 894 | 944 | 994 | 1044 | 1094 | 1144 |
| มีเบรก | 744 | 794 | 844 | 894 | 944 | 994 | 1044 | 1094 | 1144 | 1194 | |
| A | 537 | 587 | 637 | 687 | 737 | 787 | 837 | 887 | 937 | 987 | |
| B | 495 | 545 | 595 | 645 | 695 | 745 | 795 | 845 | 895 | 945 | |
| J | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 5.1 | 5.4 | 5.6 | 5.9 | 6.2 | 6.5 | 6.7 | 7.0 | 7.3 | 7.6 |
| มีเบรก | 5.6 | 5.9 | 6.2 | 6.4 | 6.7 | 7.0 | 7.3 | 7.6 | 7.8 | 8.1 | |

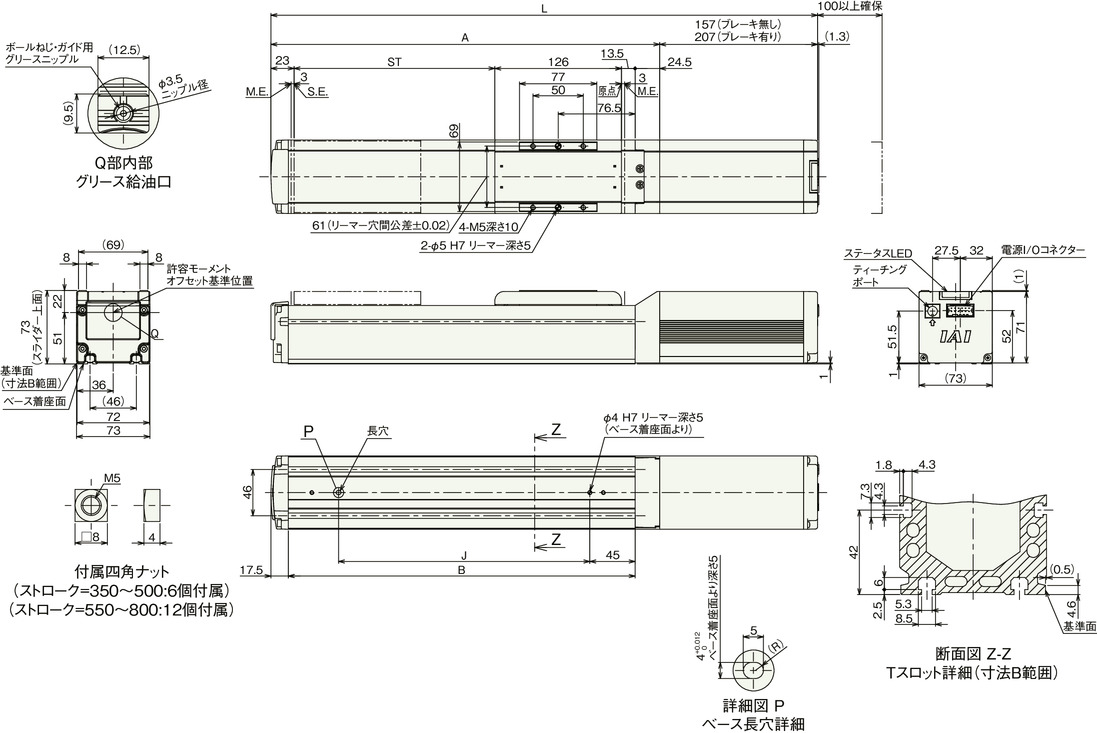

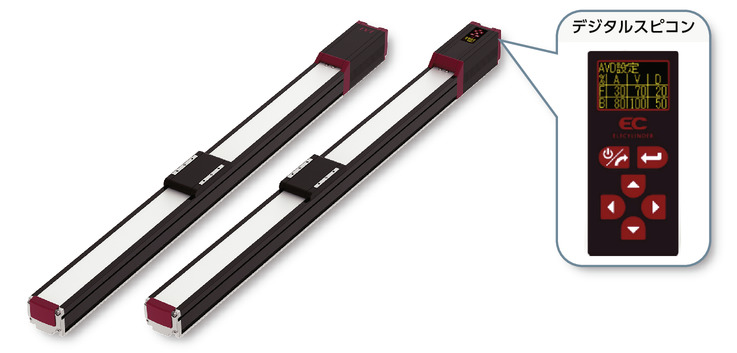

EC-DS7□A〈พร้อมที่ควบคุมความเร็วแบบดิจิตอล〉
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(หมายเหตุ) สำหรับน็อตสี่เหลี่ยม ตัวยึดน็อต (สโตรค = 350 ถึง 500: 6 ชิ้น 550-800: 12 ชิ้น) ติดอยู่
ขนาดแยกตามสโตรค
| สโตรค | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 694 | 744 | 794 | 844 | 894 | 944 | 994 | 1044 | 1094 | 1144 |
| มีเบรก | 744 | 794 | 844 | 894 | 944 | 994 | 1044 | 1094 | 1144 | 1194 | |
| A | 537 | 587 | 637 | 687 | 737 | 787 | 837 | 887 | 937 | 987 | |
| B | 495 | 545 | 595 | 645 | 695 | 745 | 795 | 845 | 895 | 945 | |
| J | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 5.2 | 5.5 | 5.7 | 6.0 | 6.3 | 6.6 | 6.8 | 7.1 | 7.4 | 7.6 |
| มีเบรก | 5.7 | 6.0 | 6.3 | 6.6 | 6.8 | 7.1 | 7.4 | 7.7 | 7.9 | 8.2 | |
สเปคหลัก (สเปคตัวสไลด์คู่)
| รายการ | เนื้อหา | ||||
|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 16 | 8 | 4 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 44 | 49 | 49 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 33 | 38 | 38 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 560 | 420 | 175 | |
| ความเร็วต่ำสุด (มม./วินาที) | 20 | 10 | 5 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 1 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | － | 14 | 17 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | － | 8 | 13 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | － | 350 | 175 | |
| ความเร็วต่ำสุด (มม./วินาที) | － | 10 | 5 | ||
| พิกัดความเร็วเร่ง-ลด (G) | － | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | － | 0.5 | 0.5 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 209 | 418 | 836 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |||
| แรง Hold ของเบรก (kgf) | 8 | 16 | 19 | ||
| สโตรค | สโตรคระบุขั้นต่ำ (มม.) | 350 | 350 | 350 | |
| สโตรคยังผลขั้นต่ำ (มม.) | 200 | 200 | 200 | ||
| สโตรคระบุสูงสุด (มม.) | 800 | 800 | 800 | ||
| สโตรคยังผลสูงสุด (มม.) | 650 | 650 | 650 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | ||
(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น
สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง
(หมายเหตุ) ไม่สามารถติดตั้ง Lead 16 ในแนวตั้งได้
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ12 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） |
| ฐาน | วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T5) ชุบเคลือบผิวอะลูมิเนียมดำ |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma： 441 N･m |
| Mb： 630 N･m | |
| Mc： 209 N･m | |
| ไดนามิกโมเมนต์ที่ยอมรับได้ (หมายเหตุ 9) | Ma： 119 N･m |
| Mb： 171 N･m | |
| Mc： 56.7 N･m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ (□56) (ความจุไฟฟ้า: สูงสุด 4.2A) |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 9) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางน้ำหนักขนย้ายตามความเร็ว/ความเร็วเร่ง (สเปคตัวสไลด์คู่) *ปิดใช้การตั้งค่าการประหยัดพลังงานขณะจัดส่ง สำหรับรายละเอียด กรุณาดูหน้า 1-23
ปิดการตั้งค่าการประหยัดพลังงาน (พาวเวอร์โหมด) หน่วยของน้ำหนักสูงสุดที่ขนย้ายได้คือ กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 44 | 33 | 26 | 25 | ||
| 140 | 44 | 33 | 26 | 25 | ||
| 280 | 44 | 32 | 22 | 20 | ||
| 420 | 30 | 20 | 10 | 6 | ||
| 560 | 10 | 6 | 4 | 2 | ||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 49 | 43 | 38 | 38 | 14 | 14 |
| 70 | 49 | 43 | 38 | 38 | 14 | 14 |
| 140 | 49 | 38 | 36 | 33 | 14 | 14 |
| 210 | 49 | 33 | 28 | 20 | 8 | 7 |
| 280 | 36 | 24 | 16 | 10 | 5 | 4 |
| 350 | 14 | 4 | 1 | 1 | ||
| 420 | 3 | |||||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 49 | 43 | 38 | 38 | 17 | 17 |
| 35 | 49 | 43 | 38 | 38 | 17 | 17 |
| 70 | 49 | 43 | 38 | 38 | 17 | 17 |
| 105 | 49 | 43 | 38 | 33 | 17 | 17 |
| 140 | 40 | 30 | 25 | 20 | 9 | 7 |
| 175 | 25 | 8 | 4 | 1 | ||
เปิดการตั้งค่าการประหยัดพลังงาน (โหมดประหยัดพลังงาน) หน่วยขอน้ำหนักสูงสุดที่ขนย้ายได้คือ กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 33 | 18 | |
| 140 | 33 | 18 | |
| 280 | 23 | 10 | |
| 420 | 10 | 3 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 38 | 23 | 8 |
| 70 | 38 | 23 | 8 |
| 140 | 38 | 23 | 5 |
| 210 | 20 | 10 | 2 |
| 280 | 5 | ||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 38 | 28 | 13 |
| 35 | 38 | 28 | 13 |
| 70 | 38 | 28 | 13 |
| 105 | 36 | 26 | 4 |
| 140 | 6 | ||
สโตรคและความเร็วสูงสุด (สเปคตัวสไลด์คู่)
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | ชื่อเรียกสโตรค | 350～600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|
| Effective Stroke | 200～450 | 500 | 550 | 600 | 650 | |
| การตั้งค่าการประหยัดพลังงาน | (ทุกๆ 50 มม.) | (มม.) | (มม.) | (มม.) | (มม.) | |
| 16 | ปิดใช้ | 560 | 550 | |||
| เปิดใช้ | 420 | |||||
| 8 | ปิดใช้ | 420＜350＞ | 410＜350＞ | 350 | 305 | 275 |
| เปิดใช้ | 280＜210＞ | 275＜210＞ | ||||
| 4 | ปิดใช้ | 175 | 170 | 145 | 125 | |
| เปิดใช้ | 140＜105＞ | 125＜105＞ | ||||
(ข้อควรระวัง) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง
(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น
สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง
ภาพขนาด (สเปคตัวสไลด์คู่)
EC-(D)S7□A (สเปคตัวสไลด์คู่)
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(หมายเหตุ) สำหรับน็อตสี่เหลี่ยม ตัวยึดน็อต (สโตรคที่เรียก = 350 ถึง 500: 6 ชิ้น 550-800: 12 ชิ้น) ติดอยู่
(หมายเหตุ) กรณีที่ติดตั้งที่ควบคุมความเร็วแบบดิจิทัล ลักษณะภายนอกของชิ้นส่วนมอเตอร์จะมีความแตกต่างออกไป สำหรับรายละเอียด กรุณาดูลักษณะภายนอกของตัวสไลด์เดี่ยวพร้อมที่ควบคุมความเร็วแบบดิจิทัล
(หมายเหตุ) เชื่อมตัวสไลด์ โดยฝาครอบตัวสไลด์หรือระยะห่างของช่องรีมเมอร์ที่ระบุในแผนผังขนาด
ขนาดแยกตามสโตรค
| ชื่อเรียกสโตรค | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Effective Stroke | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | |
| L | ไม่มีเบรก | 694 | 744 | 794 | 844 | 894 | 944 | 994 | 1044 | 1094 | 1144 |
| มีเบรก | 744 | 794 | 844 | 894 | 944 | 994 | 1044 | 1094 | 1144 | 1194 | |
| A | 537 | 587 | 637 | 687 | 737 | 787 | 837 | 887 | 937 | 987 | |
| B | 495 | 545 | 595 | 645 | 695 | 745 | 795 | 845 | 895 | 945 | |
| J | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | |
(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น
สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง
น้ำหนักแยกตามสโตรค
| ชื่อเรียกสโตรค | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Effective Stroke | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | ||
| น้ำหนัก (กก.) | ไม่มีที่ควบคุมความเร็วแบบดิจิตอล | ไม่มีเบรก | 5.55 | 5.85 | 6.05 | 6.35 | 6.65 | 6.95 | 7.15 | 7.45 | 7.75 | 8.05 |
| มีเบรก | 6.05 | 6.35 | 6.65 | 6.85 | 7.15 | 7.45 | 7.75 | 8.05 | 8.25 | 8.55 | ||
| ด้วยที่ควบคุมความเร็วแบบดิจิตอล | ไม่มีเบรก | 5.65 | 5.95 | 6.15 | 6.45 | 6.75 | 7.05 | 7.25 | 7.55 | 7.85 | 8.05 | |
| มีเบรก | 6.15 | 6.45 | 6.75 | 7.05 | 7.25 | 7.55 | 7.85 | 8.15 | 8.35 | 8.65 | ||
(หมายเหตุ) มวลเป็นสเปคของตัวสไลด์เดี่ยวรวมกับฟรีสไลด์ 0.45 กก.
แผนภาพความสัมพันธ์ของแรงกดและค่ากระแสจำกัด (สเปคตัวสไลด์คู่)
(หมายเหตุ) ค่าเดียวกับสเปคตัวสไลด์เดี่ยว
