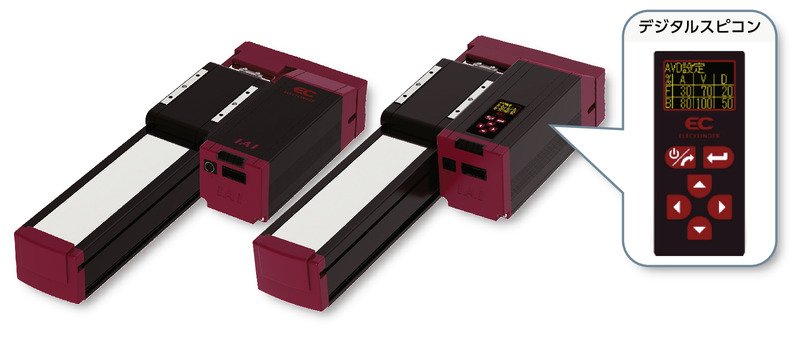

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |||||
|---|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 24 | 16 | 8 | 4 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 37 | 46 | 51 | 51 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 18 | 35 | 40 | 40 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 860 | 700 | 420 | 190 | |
| ความเร็วต่ำสุด (มม./วินาที) | 30 | 20 | 10 | 5 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 1 | 1 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 3 | 8 | 16 | 19 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 2 | 5 | 10 | 15 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 860 | 700 | 350 | 175 | |
| ความเร็วต่ำสุด (มม./วินาที) | 30 | 20 | 10 | 5 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.5 | 0.5 | 0.5 | 0.5 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 139 | 209 | 418 | 836 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | ||||
| แรง Hold ของเบรก (kgf) | 3 | 8 | 16 | 19 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 50 | 50 | 50 | 50 | |
| สโตรคสูงสุด (มม.) | 500 | 500 | 500 | 500 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | 50 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ12 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | (แสดงสัญลักษณ์ไม่ได้เพราะไม่มีฟังก์ชั่นกำหนดตำแหน่งระหว่างจุด 2 จุด) |
| ฐาน | วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T5) ชุบเคลือบผิวอะลูมิเนียมดำ |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma : 79 N･m |
| Mb : 114 N･m | |
| Mc : 157 N･m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 7) | Ma : 17 N･m |
| Mb : 25 N･m | |
| Mc : 34 N･m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 7) กรณีอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานที่หน้า 369
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
ปิดการตั้งค่าโหมดประหยัดพลังงาน น้ำหนักขนย้ายหน่วยเป็น กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 37 | 22 | 16 | 14 | 3 | 3 |
| 200 | 37 | 22 | 16 | 14 | 3 | 3 |
| 420 | 34 | 20 | 16 | 14 | 3 | 3 |
| 640 | 18 | 13 | 9 | 7.5 | 3 | 3 |
| 860 | 9 | 6 | 4 | 3 | 1.5 | 1 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 |
| 0 | 46 | 35 | 28 | 27 | 8 | 8 |
| 140 | 46 | 35 | 28 | 27 | 8 | 8 |
| 280 | 46 | 35 | 25 | 24 | 8 | 8 |
| 420 | 34 | 25 | 15 | 10 | 5 | 4.5 |
| 560 | 20 | 14 | 8 | 6 | 3 | 2.5 |
| 700 | 10 | 5 | 3 | 1 | 1.5 | 1 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 |
| 0 | 51 | 45 | 40 | 40 | 16 | 16 |
| 70 | 51 | 45 | 40 | 40 | 16 | 16 |
| 140 | 51 | 40 | 38 | 35 | 16 | 16 |
| 210 | 51 | 35 | 30 | 24 | 10 | 9.5 |
| 280 | 36 | 20 | 15 | 15 | 8 | 7 |
| 350 | 20 | 5 | 4 | 3 | 2 | |
| 420 | 2 | |||||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 51 | 45 | 40 | 40 | 19 | 19 |
| 35 | 51 | 45 | 40 | 40 | 19 | 19 |
| 70 | 51 | 45 | 40 | 40 | 19 | 19 |
| 105 | 51 | 45 | 40 | 35 | 19 | 19 |
| 140 | 45 | 35 | 30 | 25 | 12.5 | 12 |
| 175 | 30 | 16 | 5 | 4 | ||
| 190 | 5 | |||||
เปิดการตั้งค่าโหมดประหยัดพลังงาน น้ำหนักขนย้ายหน่วยเป็น กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 18 | 10 | 2 |
| 200 | 18 | 10 | 2 |
| 420 | 18 | 10 | 2 |
| 640 | 10 | 2 | 1 |
| 800 | 1 | ||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 35 | 20 | 5 |
| 140 | 35 | 20 | 5 |
| 280 | 25 | 12 | 3 |
| 420 | 15 | 6 | 1.5 |
| 500 | 7.5 | 1.5 | 0.5 |
| 560 | 2 | ||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 40 | 25 | 10 |
| 70 | 40 | 25 | 10 |
| 140 | 40 | 25 | 7 |
| 210 | 25 | 14 | 4 |
| 280 | 5 | 0.5 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 40 | 30 | 15 |
| 35 | 40 | 30 | 15 |
| 70 | 40 | 30 | 15 |
| 105 | 40 | 30 | 8 |
| 120 | 15 | 6 | 2 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | การตั้งค่าโหมด ประหยัดพลังงาน | 50 - 300 (ทุกๆ 50 มม.) | 350 (มม.) | 400 (มม.) | 450 (มม.) | 500 (มม.) |
|---|---|---|---|---|---|---|
| 24 | ปิดใช้ | 860 | 774 | 619 | 506 | |
| เปิดใช้ | 800＜640＞ | 774＜640＞ | 619 | 506 | ||
| 16 | ปิดใช้ | 700 | 631 | 492 | 395 | 323 |
| เปิดใช้ | 560＜500＞ | 492 | 395 | 323 | ||
| 8 | ปิดใช้ | 420＜350＞ | 322 | 251 | 200 | 164 |
| เปิดใช้ | 280 | 251 | 200 | 164 | ||
| 4 | ปิดใช้ | 190＜175＞ | 163 | 126 | 101 | 83 |
| เปิดใช้ | 120 | 101 | 83 | |||
(ข้อควรระวัง) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง

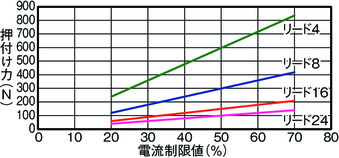

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน รายละเอียดคอนโทรลเลอร์บรรจุภายใน โปรดดูที่หน้า 285
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด กรณีเปิดใช้งานการตั้งค่าประหยัดพลังงาน สเปคหลักจะเปลี่ยนไป โปรดอ้างอิงรายละเอียดจาก "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็วและความเร็วเร่ง" (2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดดูข้อควรระวังที่หน้า 396 (3) จำเป็นต้องจำกัด Duty ตามอุณหภูมิโดยรอบบริเวณใช้งาน โปรดดูรายละเอียดที่หน้า 389 (4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง โปรดดูรายละเอียดที่หน้า 379 (5) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 280 มม. โปรดตรวจสอบระยะยื่นของโหลดจากรูปที่หน้า 23 (6) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป |
มาตรฐานต่างประเทศ

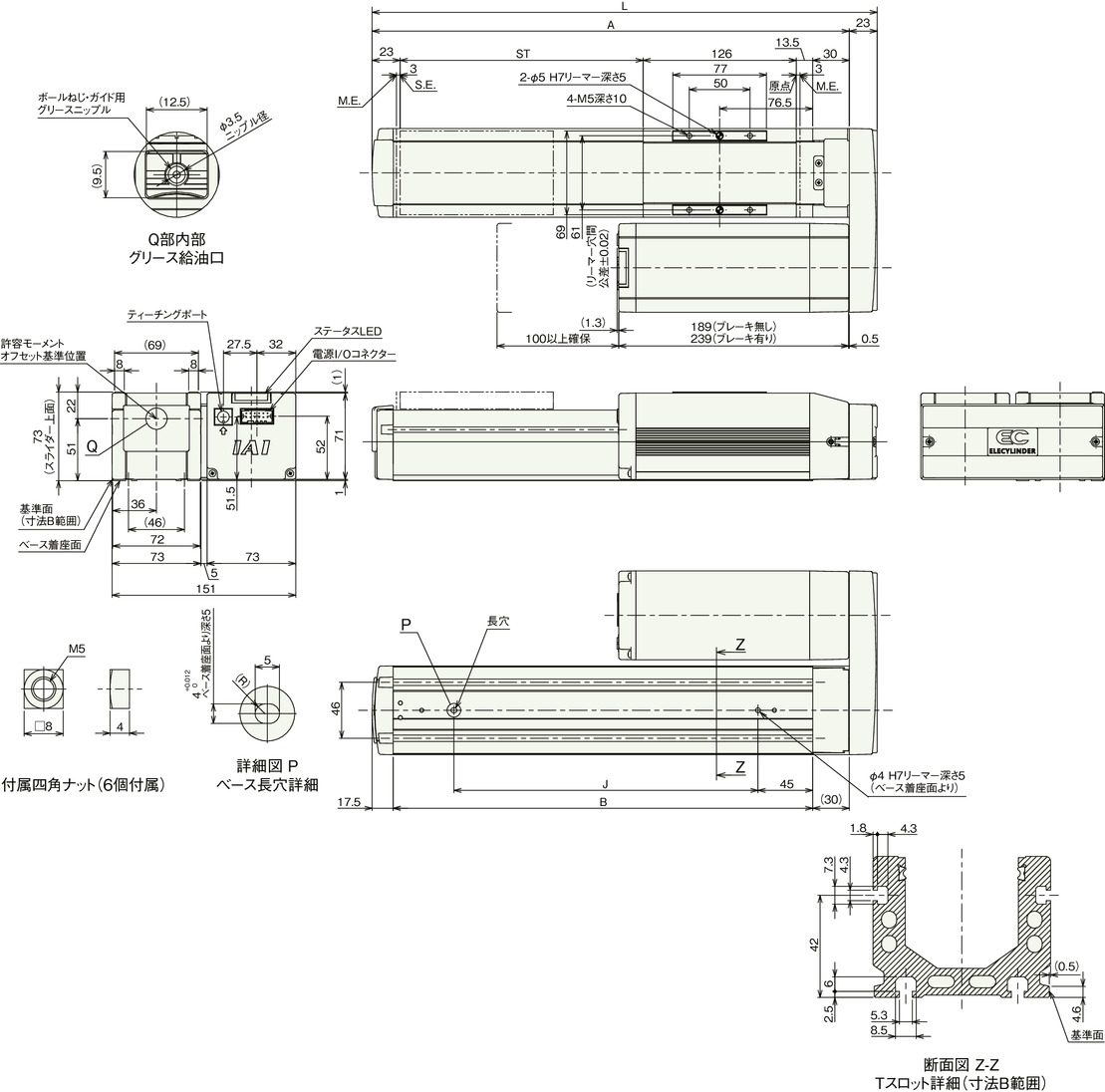

ภาพร่างแสดงขนาด
EC-S7□R
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(ข้อควรระวัง) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 265.5 | 315.5 | 365.5 | 415.5 | 465.5 | 515.5 | 565.5 | 615.5 | 665.5 | 715.5 |
| A | 242.5 | 292.5 | 342.5 | 392.5 | 442.5 | 492.5 | 542.5 | 592.5 | 642.5 | 692.5 |
| B | 195 | 245 | 295 | 345 | 395 | 445 | 495 | 545 | 595 | 645 |
| J | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 4.2 | 4.4 | 4.7 | 4.9 | 5.2 | 5.4 | 5.7 | 5.9 | 6.2 | 6.4 |
| มีเบรก | 4.7 | 4.9 | 5.2 | 5.4 | 5.7 | 5.9 | 6.2 | 6.4 | 6.7 | 6.9 | |

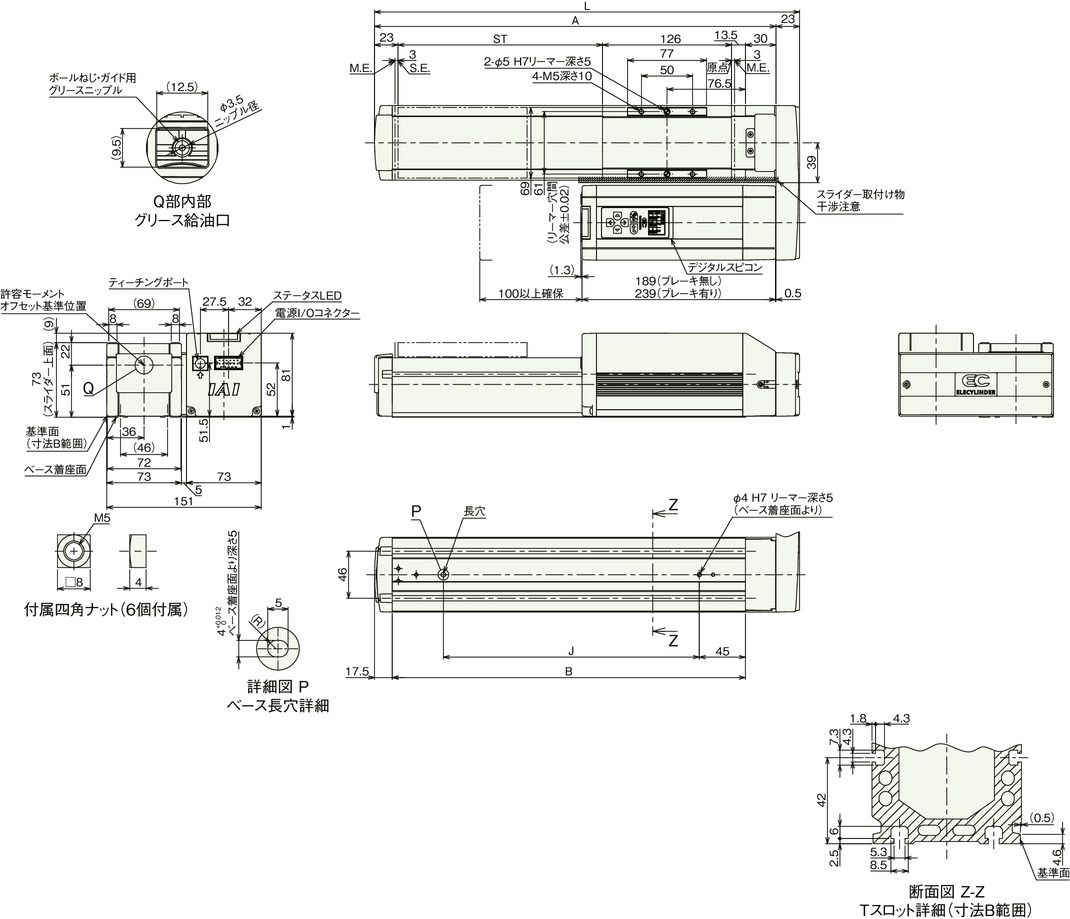

EC-DS7□R <พร้อมตัวควบคุมความเร็วแบบดิจิตอล>
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(ข้อควรระวัง) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 265.5 | 315.5 | 365.5 | 415.5 | 465.5 | 515.5 | 565.5 | 615.5 | 665.5 | 715.5 |
| A | 242.5 | 292.5 | 342.5 | 392.5 | 442.5 | 492.5 | 542.5 | 592.5 | 642.5 | 692.5 |
| B | 195 | 245 | 295 | 345 | 395 | 445 | 495 | 545 | 595 | 645 |
| J | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 4.3 | 4.5 | 4.8 | 5.0 | 5.3 | 5.5 | 5.8 | 6.0 | 6.3 | 6.5 |
| มีเบรก | 4.9 | 5.1 | 5.4 | 5.6 | 5.9 | 6.1 | 6.4 | 6.6 | 6.9 | 7.1 | |
