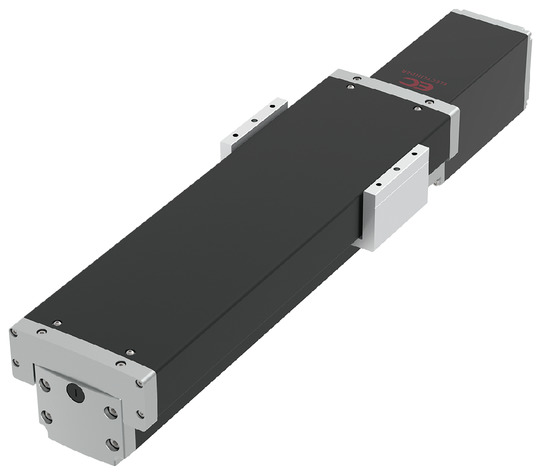

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |||||
|---|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 24 | 16 | 8 | 4 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 37 | 46 | 51 | 51 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 18 | 35 | 40 | 40 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) (หมายเหตุ 6) | 860【640】 | 700【560】 | 420【350】 | 210【175】 | |
| ความเร็วต่ำสุด (มม./วินาที) | 30 | 20 | 10 | 5 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 1 | 1 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 139 | 209 | 418 | 836 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | ||||
| แรง Hold ของเบรก (kgf) | 3 | 8 | 16 | 19 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 50 | 50 | 50 | 50 | |
| สโตรคสูงสุด (มม.) | 800 | 800 | 800 | 800 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | 50 | ||
(หมายเหตุ 6) ค่าใน [ ] เป็นค่ากรณีของตัวเลือกเสริมสำหรับสเปคการติดตั้งซีลปัดน้ำฝน (WS)
| รายการ | เนื้อหา | |
|---|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ12 มม. แบบรีด (Rolled) C10 | |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ลีด 4/8/16: ±0.02 มม., ลีด 24: ±0.03 มม. | |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） | |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด | |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma ： 17.7 N・m | |
| Mb ： 25.3 N・m | ||
| Mc ： 34.9 N・m | ||
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 7) | Ma ： 17.7 N・m | |
| Mb ： 25.3 N・m | ||
| Mc ： 34.9 N・m | ||
| วัสดุชิ้นส่วนหลัก (หมายเหตุ 8) | ฐาน | การเคลือบด้วยอลูมิเนียมอลูไมต์สีดำ |
| สไลเดอร์ | อลูมิเนียมชุบผิวสีขาว | |
| ที่ครอบด้านบน | การเคลือบด้วยอลูมิเนียมอลูไมต์สีดำ | |
| สายแอคชูเอเตอร์ | ไวนิลคลอไรด์ (PVC) | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) | |
| ระดับการป้องกัน (หมายเหตุ 9) | IP43 [เทียบเท่ากับ IP54] | |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 | |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS | |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ (□56) (ความจุไฟฟ้า: สูงสุด 4.2A) | |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ | |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev | |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" | |
(หมายเหตุ 7) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276
(หมายเหตุ 8) สำหรับรายละเอียด กรุณาดูหน้า 1-334
(หมายเหตุ 9) ค่าใน [ ] เป็นค่ากรณีของตัวเลือกเสริมสำหรับสเปคการติดตั้งซีลปัดน้ำฝน (WS)
ตารางความเร่ง/น้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว *ปิดการตั้งค่าการประหยัดพลังงานขณะจัดส่ง สำหรับรายละเอียด กรุณาดูหน้า 1-23
ปิดการตั้งค่าการประหยัดพลังงาน (พาวเวอร์โหมด) หน่วยของน้ำหนักสูงสุดที่ขนย้ายได้คือ กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 |
| 0 | 37 | 22 | 16 | 14 |
| 200 | 37 | 22 | 16 | 14 |
| 420 | 34 | 20 | 16 | 14 |
| 640 | 20 | 15 | 10 | 9 |
| 860 | 12 | 10 | 7 | 4 |
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 |
| 0 | 46 | 35 | 28 | 27 |
| 140 | 46 | 35 | 28 | 27 |
| 280 | 46 | 35 | 25 | 24 |
| 420 | 34 | 25 | 15 | 10 |
| 560 | 20 | 15 | 10 | 6 |
| 700 | 15 | 10 | 5 | 3 |
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 |
| 0 | 51 | 45 | 40 | 40 |
| 70 | 51 | 45 | 40 | 40 |
| 140 | 51 | 40 | 38 | 35 |
| 210 | 51 | 35 | 30 | 24 |
| 280 | 40 | 28 | 20 | 15 |
| 350 | 30 | 9 | 4 | |
| 420 | 7 | |||
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 |
| 0 | 51 | 45 | 40 | 40 |
| 35 | 51 | 45 | 40 | 40 |
| 70 | 51 | 45 | 40 | 40 |
| 105 | 51 | 45 | 40 | 35 |
| 140 | 45 | 35 | 30 | 25 |
| 175 | 30 | 18 | ||
| 210 | 6 | |||
เปิดการตั้งค่าการประหยัดพลังงาน (โหมดประหยัดพลังงาน) หน่วยขอน้ำหนักสูงสุดที่ขนย้ายได้คือ กก.
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.7 | |
| 0 | 18 | 10 |
| 200 | 18 | 10 |
| 420 | 18 | 10 |
| 640 | 10 | 2 |
| 800 | 5 | 0.5 |
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.7 | |
| 0 | 35 | 20 |
| 140 | 35 | 20 |
| 280 | 25 | 12 |
| 420 | 15 | 6 |
| 560 | 7 | 0.5 |
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 1 |
| 0 | 40 | 25 |
| 70 | 40 | 25 |
| 140 | 40 | 25 |
| 210 | 25 | 14 |
| 280 | 10 | 1 |
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.7 | |
| 0 | 40 | 30 |
| 35 | 40 | 30 |
| 70 | 40 | 30 |
| 105 | 40 | 30 |
| 140 | 15 | 6 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | การตั้งค่าการประหยัดพลังงาน | 50-600 (ทุกๆ 50 มม.) | 650 (มม.) | 700 (มม.) | 750 (มม.) | 800 (มม.) |
|---|---|---|---|---|---|---|
| 24 | ปิดใช้ | 860 | 840 | |||
| เปิดใช้ | 800 | |||||
| 16 | ปิดใช้ | 700 | 685 | 605 | 535 | |
| เปิดใช้ | 560 | 535 | ||||
| 8 | ปิดใช้ | 420 | 390 | 345 | 305 | 270 |
| เปิดใช้ | 280 | 270 | ||||
| 4 | ปิดใช้ | 210 | 190 | 170 | 145 | 125 |
| เปิดใช้ | 140 | 125 | ||||

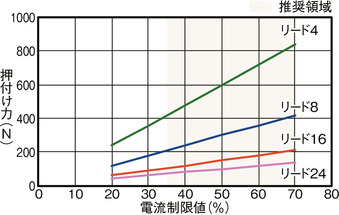

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-771
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด] (2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด กรณีเปิดใช้งานการตั้งค่าประหยัดพลังงาน สเปคหลักจะเปลี่ยนไป โปรดอ้างอิงรายละเอียดจาก "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็วและความเร็วเร่ง" (3) เมื่อดำเนินการกด กรุณาดู "แผนภาพความพันธ์ของแรงกดและค่ากระแสขีดจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน (4) ต้องจำกัดอัตรา Duty cycle ตามอุณหภูมิแวดล้อมในการใช้งาน สำหรับรายละเอียด กรุณาดูหน้า 1-326 (5) เกณฑ์ความยาวของส่วนที่ยื่นออกมาคือ 280 มม. หรือน้อยกว่าในทิศทาง Ma, Mb และ Mc สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109 (6) กล่องอินเทอร์เฟซไม่กันฝุ่นกันหยดน้ำ โปรดติดตั้งในที่ที่ไม่โดนน้ำ |

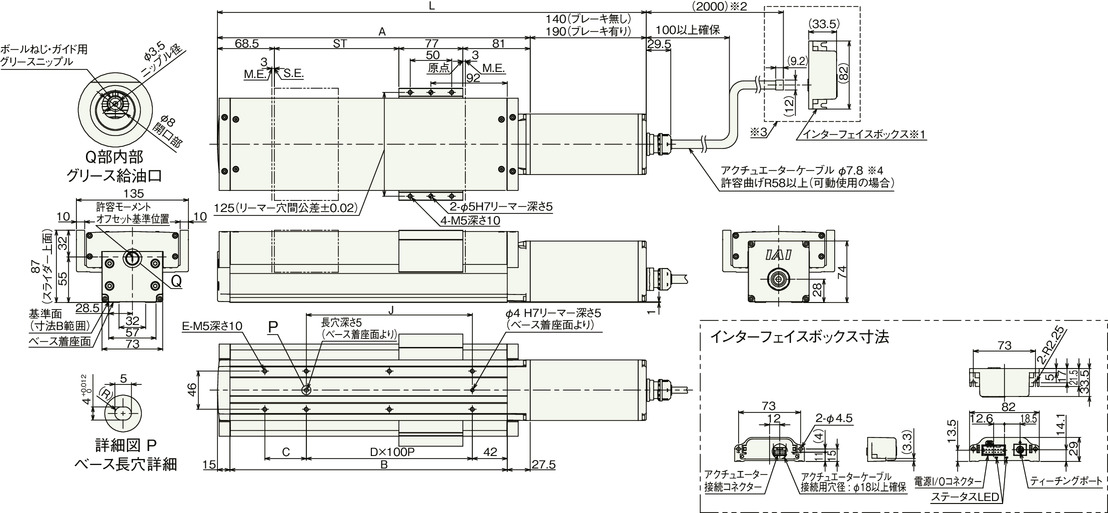

ภาพร่างแสดงขนาด
EC-S7□W
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
*1 สำหรับขนาดโดยละเอียดของกล่องอินเทอร์เฟซ กรุณาดูที่ "ขนาดกล่องอินเทอร์เฟซ"
*2 สามารถเลือกความยาวแอคชูเอเตอร์เคเบิ้ล 5 ม. เป็นตัวเลือกเสริมได้
*3 ส่วนของรีเลย์กล่องอินเทอร์เฟซที่ภายในเส้นปะ จะไม่กันฝุ่นและกันน้ำ
*4 เลือกแอคชูเอเตอร์เคเบิ้ลและสายไฟ I/O เพื่อให้ความยาวรวมไม่เกิน 10 ม.
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
EC-S7□W (สเปคการติดตั้งกระจกกันลม)
*1 สำหรับขนาดโดยละเอียดของกล่องอินเทอร์เฟซ กรุณาดูที่ "ขนาดกล่องอินเทอร์เฟซ"
*2 สามารถเลือกความยาวแอคชูเอเตอร์เคเบิ้ล 5 ม. เป็นตัวเลือกเสริมได้
*3 ส่วนของรีเลย์กล่องอินเทอร์เฟซที่ภายในเส้นปะ จะไม่กันฝุ่นและกันน้ำ
*4 เลือกแอคชูเอเตอร์เคเบิ้ลและสายไฟ I/O เพื่อให้ความยาวรวมไม่เกิน 10 ม.
(ข้อควรระวัง) กรณีกลับจุดเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปจนถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 416.5 | 466.5 | 516.5 | 566.5 | 616.5 | 666.5 | 716.5 | 766.5 | 816.5 | 866.5 | 916.5 | 966.5 | 1016.5 | 1066.5 | 1116.5 | 1166.5 |
| มีเบรก | 466.5 | 516.5 | 566.5 | 616.5 | 666.5 | 716.5 | 766.5 | 816.5 | 866.5 | 916.5 | 966.5 | 1016.5 | 1066.5 | 1116.5 | 1166.5 | 1216.5 | |
| A | 276.5 | 326.5 | 376.5 | 426.5 | 476.5 | 526.5 | 576.5 | 626.5 | 676.5 | 726.5 | 776.5 | 826.5 | 876.5 | 926.5 | 976.5 | 1026.5 | |
| B | 234 | 284 | 334 | 384 | 434 | 484 | 534 | 584 | 634 | 684 | 734 | 784 | 834 | 884 | 934 | 984 | |
| C | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | |
| D | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | |
| E | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 | |
| J | 100 | 200 | 200 | 300 | 300 | 400 | 400 | 500 | 500 | 600 | 600 | 700 | 700 | 800 | 800 | 900 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 5.5 | 6.0 | 6.4 | 6.8 | 7.3 | 7.7 | 8.2 | 8.6 | 9.0 | 9.5 | 9.9 | 10.4 | 10.8 | 11.3 | 11.7 | 12.1 |
| มีเบรก | 6.1 | 6.6 | 7.0 | 7.4 | 7.9 | 8.3 | 8.8 | 9.2 | 9.6 | 10.1 | 10.5 | 11.0 | 11.4 | 11.9 | 12.3 | 12.7 | |
ตารางน้ำหนักขนส่งตามความเร็ว/ความเร็วเร่ง (สเปคการติดตั้งซีลไวเปอร์) *ปิดการใช้การตั้งค่าการประหยัดพลังงานในขณะจัดส่ง สำหรับรายละเอียด กรุณาดูหน้า 1-23
ปิดการตั้งค่าการประหยัดพลังงาน (พาวเวอร์โหมด) หน่วยของน้ำหนักสูงสุดที่ขนย้ายได้คือ กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
Lead 24
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 |
| 0 | 37 | 22 | 16 | 14 |
| 200 | 37 | 22 | 16 | 14 |
| 420 | 34 | 20 | 16 | 14 |
| 640 | 20 | 15 | 10 | 9 |
Lead 16
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 |
| 0 | 46 | 35 | 28 | 27 |
| 140 | 46 | 35 | 28 | 27 |
| 280 | 46 | 35 | 25 | 24 |
| 420 | 34 | 25 | 15 | 10 |
| 560 | 20 | 15 | 10 | 6 |
Lead 8
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 |
| 0 | 51 | 45 | 40 | 40 |
| 70 | 51 | 45 | 40 | 40 |
| 140 | 51 | 40 | 38 | 35 |
| 210 | 51 | 35 | 30 | 24 |
| 280 | 40 | 28 | 20 | 15 |
| 350 | 30 | 9 | 4 | |
Lead 4
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 |
| 0 | 51 | 45 | 40 | 40 |
| 35 | 51 | 45 | 40 | 40 |
| 70 | 51 | 45 | 40 | 40 |
| 105 | 51 | 45 | 40 | 35 |
| 140 | 45 | 35 | 30 | 25 |
| 175 | 30 | 18 | ||
เปิดการตั้งค่าการประหยัดพลังงาน (โหมดประหยัดพลังงาน) หน่วยขอน้ำหนักสูงสุดที่ขนย้ายได้คือ กก.
Lead 24
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.7 | |
| 0 | 18 | 10 |
| 200 | 18 | 10 |
| 420 | 18 | 10 |
| 640 | 10 | 2 |
Lead 16
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.7 | |
| 0 | 35 | 20 |
| 140 | 35 | 20 |
| 280 | 25 | 12 |
| 420 | 15 | 6 |
Lead 8
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 1 |
| 0 | 40 | 25 |
| 70 | 40 | 25 |
| 140 | 40 | 25 |
| 210 | 25 | 14 |
Lead 4
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.7 | |
| 0 | 40 | 30 |
| 35 | 40 | 30 |
| 70 | 40 | 30 |
| 105 | 40 | 30 |
สโตรคและความเร็วสูงสุด (ข้อกำหนดการติดตั้งซีลไวเปอร์)
| ระยะ Lead (มม.) | การตั้งค่าการประหยัดพลังงาน | 50-600 (ทุกๆ 50 มม.) | 650 (มม.) | 700 (มม.) | 750 (มม.) | 800 (มม.) |
|---|---|---|---|---|---|---|
| 24 | ปิดใช้ | 640 | ||||
| เปิดใช้ | 640 | |||||
| 16 | ปิดใช้ | 560 | 535 | |||
| เปิดใช้ | 420 | |||||
| 8 | ปิดใช้ | 350 | 345 | 305 | 270 | |
| เปิดใช้ | 210 | |||||
| 4 | ปิดใช้ | 175 | 170 | 145 | 125 | |
| เปิดใช้ | 105 | |||||
(หน่วยเป็น มม./วินาที)
ภาพความสัมพันธ์ของแรงกดและค่ากระแสขีดจำกัด (สเปคการติดตั้งซีลไวเปอร์)
