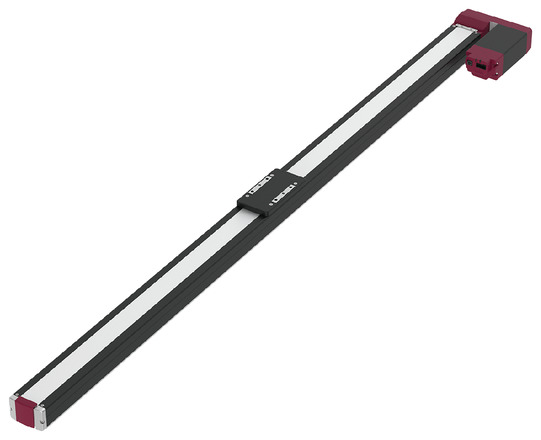

EC-S8X□AR

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	30	20	10	5
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	14	35	70	80
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1200	975	450	200
		ความเร็วต่ำสุด (มม./วินาที)	38	25	13	7
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	1	1	0.5	0.3
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	2	4	25	55
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	850	650	400	200
		ความเร็วต่ำสุด (มม./วินาที)	38	25	13	7
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.5	0.5	0.5	0.3
การกด		แรงขับสูงสุด ณ ขณะกด (N)	78	103	235	470
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	38	25	20	20
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	2	4	25	55
สโตรค		สโตรคต่ำสุด (มม.)	700	700	700	700
		สโตรคสูงสุด (มม.)	1500	1500	1500	1500
		ระยะ Pitch ของสโตรค (มม.)	50	50	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ16 มม. แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	Lead 5/10： ±0.02มม., ลีด 20: ±0.03มม., ลีด 30: ±0.04 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ฐาน	วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma： 173 N･m
	Mb： 173 N･m
	Mc： 271 N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 6)	Ma： 61 N･m
	Mb： 61 N･m
	Mc： 116 N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	พัลส์มอเตอร์ (□56SP) (ความจุไฟฟ้า: สูงสุด 6A)
ชนิดเอนโค้ดเดอร์	ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	800 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 6) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

Lead 30

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.5	0.7	1	0.3	0.5
0	14	13	12	12	2	2
200	14	13	12	12	2	2
400	14	13	12	11	1.5	1
650	14	10	9	8	1	1
850	9	6	4	2	1	1
1000	5	3	2	1
1200	1

Lead 20

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.5	0.7	1	0.3	0.5
0	35	25	25	25	4	4
200	35	25	25	25	4	4
300	35	25	24	16	4	4
400	35	22	18	12	1	1
650	10	9	4	3	1	1
800	10	3	1
900	7	1
975	4

Lead 10

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.5	0.3	0.5
0	70	70	25	25
100	70	70	25	25
200	60	50	14	14
300	45	30	7	7
400	15	9	2	1
450	11	2

Lead 5

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.3
0	80	55
50	80	55
75	80	30
100	80	6
175	70	3
200	13	3

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	700-1150 (ทุกๆ 50 มม.)	1200 (มม.)	1250 (มม.)	1300 (มม.)	1350 (มม.)	1400 (มม.)	1450 (มม.)	1500 (มม.)
30	1200＜850＞			1190＜850＞	1110＜850＞	1040＜850＞	980＜850＞	920＜850＞
20	975＜650＞	910＜650＞	850＜650＞	790＜650＞	740＜650＞	690＜650＞	650	610
10	450＜400＞	440＜400＞	410＜400＞	380	360	340	320	300
5	200			190	180	170	160	150

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) เมื่อดำเนินการกด กรุณาดู "แผนภาพความพันธ์ของแรงกดและค่ากระแสขีดจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315
(4) ต้องจำกัดอัตรา Duty cycle ตามอุณหภูมิแวดล้อมในการใช้งาน สำหรับรายละเอียด กรุณาดูหน้า 1-326
(5) โปรดระมัดระวังตามรูปแบบการติดตั้ง กรุณาดูรายละเอียดหน้า 1-307
(6) เกณฑ์ความยาวของส่วนที่ยื่นออกมาคือ 400 มม. หรือน้อยกว่าในทิศทาง Ma, Mb และ Mc สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109
(7) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป
(8) เมื่อเชื่อมต่อสเปคการเชื่อมต่อ RCON-EC (ACR) เข้ากับยูนิตเชื่อมต่อ EC (RCON-EC-4) จะมีการจำกัดจำนวนการเชื่อมต่อที่สามารถทำได้ กรุณาดูรายละเอียดหน้า 2-798

กลับหน้าบนสุด

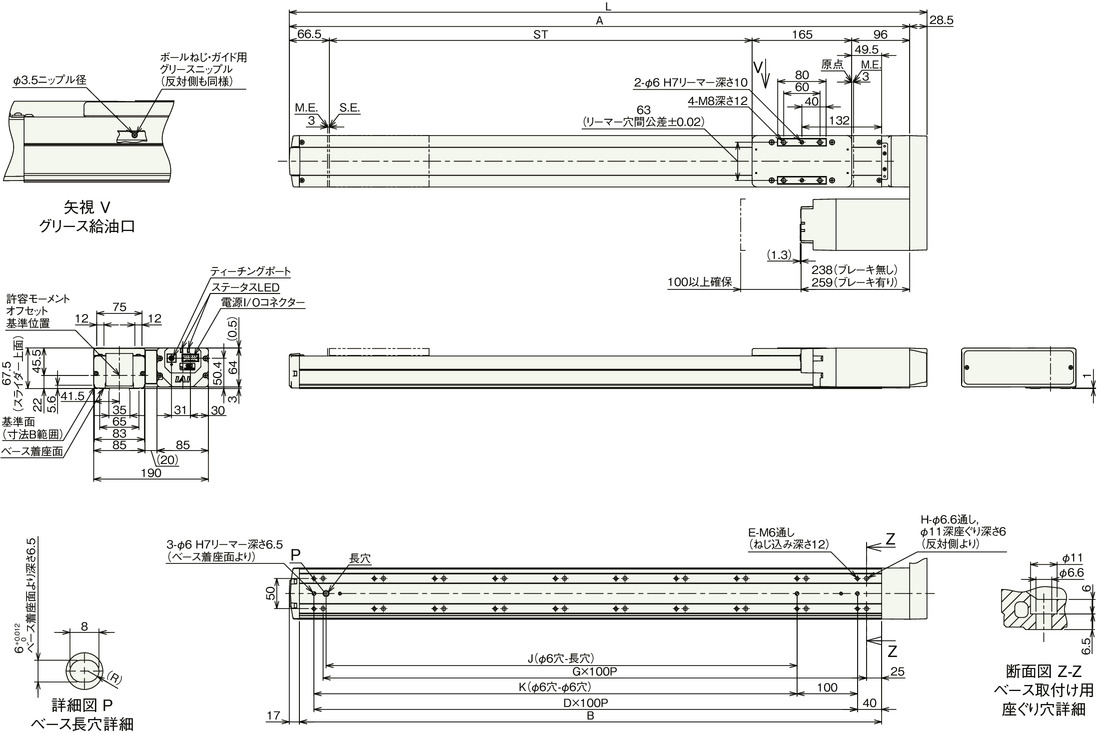

ภาพร่างแสดงขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) โปรดระวังความยาวของโบลท์เกียวยึด กรณีที่ใช้สกรูยึดด้านหลังของฐาน หากโบลท์ยาว อาจไปรบกวนชิ้นส่วนภายในได้และมีความเป็นไปได้ที่จะทำให้เกิดความผิดปกติในการเสียดสีหรือความเสียหายของชิ้นส่วน

(หมายเหตุ) กรณีที่ยึดแอคทูเอเตอร์โดยใช้รูทะลุในฐาน ต้องถอดฝาครอบด้านข้างและแผ่นสแตนเลสออก

(ข้อควรระวัง) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)

ขนาดแยกตามสโตรค

สโตรค	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
L	1056	1106	1156	1206	1256	1306	1356	1406	1456	1506	1556	1606	1656	1706	1756	1806	1856
A	1027.5	1077.5	1127.5	1177.5	1227.5	1277.5	1327.5	1377.5	1427.5	1477.5	1527.5	1577.5	1627.5	1677.5	1727.5	1777.5	1827.5
B	964	1014	1064	1114	1164	1214	1264	1314	1364	1414	1464	1514	1564	1614	1664	1714	1764
D	9	9	10	10	11	11	12	12	13	13	14	14	15	15	16	16	17
E	20	20	22	22	24	24	26	26	28	28	30	30	32	32	34	34	36
G	9	9	10	10	11	11	12	12	13	13	14	14	15	15	16	16	17
H	20	20	22	22	24	24	26	26	28	28	30	30	32	32	34	34	36
J	780	780	880	880	980	980	1080	1080	1180	1180	1280	1280	1380	1380	1480	1480	1580
K	800	800	900	900	1000	1000	1100	1100	1200	1200	1300	1300	1400	1400	1500	1500	1600

น้ำหนักแยกตามสโตรค

สโตรค		700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
น้ำหนัก (กก.)	ไม่มีเบรก	9.6	9.9	10.2	10.5	10.8	11.1	11.4	11.7	12.0	12.3	12.6	12.9	13.2	13.5	13.8	14.1	14.4
น้ำหนัก (กก.)	มีเบรก	10.5	10.8	11.1	11.4	11.7	12.0	12.3	12.6	12.9	13.2	13.5	13.8	14.1	14.4	14.7	15.0	15.3
