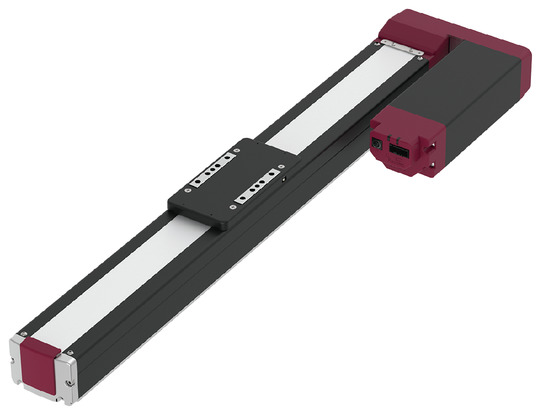

EC-S8□AHR

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)

สเปคหลัก

รายการ เนื้อหา
ระยะลีด ระยะลีดบอลสกรู (มม.) 30 20 10 5
แนวนอน น้ำหนักขนย้าย น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) 20 40 70 110
ความเร็ว / ความเร็วเร่ง-ลด ความเร็วสูงสุด (มม./วินาที) 1200 975 450 225
ความเร็วต่ำสุด (มม./วินาที) 38 25 13 7
พิกัดความเร็วเร่ง-ลด (G) 0.3 0.3 0.3 0.3
ความเร็วเร่ง-ลดสูงสุด (G) 1 1 0.5 0.3
แนวตั้ง น้ำหนักขนย้าย น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) 2 4 25 55
ความเร็ว / ความเร็วเร่ง-ลด ความเร็วสูงสุด (มม./วินาที) 850 650 400 200
ความเร็วต่ำสุด (มม./วินาที) 38 25 13 7
พิกัดความเร็วเร่ง-ลด (G) 0.3 0.3 0.3 0.3
ความเร็วเร่ง-ลดสูงสุด (G) 0.5 0.5 0.5 0.3
การกด แรงขับสูงสุด ณ ขณะกด (N) 98 147 294 588
ความเร็วสูงสุดในการกด (มม./วินาที) 20 20 20 20
เบรก ข้อมูลจำเพาะของเบรก เบรกแม่เหล็กไฟฟ้าชนิดไม่ต้องป้อนไฟเพิ่ม
แรง Hold ของเบรก (kgf) 2 4 25 55
สโตรค สโตรคต่ำสุด (มม.) 50 50 50 50
สโตรคสูงสุด (มม.) 1100 1100 1100 1100
ระยะ Pitch ของสโตรค (มม.) 50 50 50 50

รายการ เนื้อหา
รูปแบบการขับเคลื่อน บอลสกรู φ16 มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ ระยะลีด 5/10： ±0.02 มม., ระยะลีด 20： ±0.03 มม., ระยะลีด 30： ±0.04 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ฐาน วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ
ลิเนียร์ไกด์ ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต Ma： 327 N･m
Mb： 389 N･m
Mc： 629 N･m
ไดนามิกโมเมนต์ที่ยอมรับได้
(หมายเหตุ 9)		 Ma： 120 N･m
Mb： 143 N･m
Mc： 226 N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน IP20
ทนการสั่นสะเทือน - ทนการกระแทก 4.9m/s2
มาตรฐานซึ่งรองรับในต่างประเทศ CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์ พัลส์มอเตอร์ (□56SP) (ความจุไฟฟ้า: สูงสุด 6A）
ชนิดเอนโค้ดเดอร์ ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์ 800 pulse/rev
ระยะเวลาจัดส่ง ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 9) กรณีที่มีอายุการใช้งานมาตรฐานที่ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-276 ของแคตตาล็อคฉบับรวม

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายตามความเร็ว/ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว
(มม./วินาที)		 ความเร็วเร่ง (G)
0.3 0.5 0.7 1 0.3 0.5
0 20 16 13 12 2 2
200 20 16 13 12 2 2
450 20 13 12 11 1 1
650 14 10 9 8 1 1
850 9 6 4 2 1 1
1000 5 3 2 1
1200 1

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.5 0.7 1 0.3 0.5
0 40 25 20 20 4 4
200 40 25 20 20 4 4
300 40 25 20 16 4 4
400 35 22 18 12 1 1
650 18 9 4 3 1 1
800 7 3 1
900 5 1
975 4

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.5 0.3 0.5
0 70 70 25 25
100 70 70 25 25
200 60 50 14 14
300 45 30 7 7
400 15 9 2 1
450 11 2

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว
(มม./วินาที)		 ความเร็วเร่ง (G)
0.3 0.3
0 110 55
50 110 55
75 110 30
135 110 18
175 70 11
200 40 3
225 10

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะลีด
(มม.)		 50-700
(ทุกๆ 50 มม.)		 750
(มม.)		 800
(มม.)		 850
(มม.)		 900
(มม.)		 950
(มม.)		 1000
(มม.)		 1050
(มม.)		 1100
(มม.)
30 1200＜850＞ 1160＜850＞ 1040＜850＞ 940＜850＞ 860＜850＞ 780 720 660
20 975＜650＞ 880＜650＞ 780＜650＞ 700＜650＞ 640 580 530 480 440
10 450＜400＞ 430＜400＞ 380 340 310 280 260 240 220
5 225＜200＞ 215＜200＞ 190 170 150 140 130 115 110

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

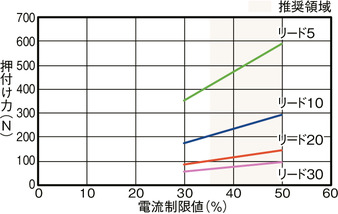

แผนภาพความสัมพันธ์ของแรงกดและค่ากระแสจำกัด

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรีส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน โปรดตรวจสอบรายละเอียดคอนโทรลเลอร์ในตัวได้ที่หน้า 2-769 ของแคตตาล็อคฉบับรวม

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุนที่สูงอาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) กรณีใช้งานแบบกด โปรดดูที่ "แผนภาพความสัมพันธ์ของแรงกดและค่ากระแสจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดตรวจสอบข้อควรระวังได้ที่หน้า 1-315 ของแคตตาล็อคฉบับรวม
(4) ต้องจำกัดอัตรา Duty cycle ตามอุณหภูมิแวดล้อมในการใช้งาน โปรดตรวจสอบรายละเอียดได้ที่หน้า 1-326 ของแคตตาล็อคฉบับรวม
(5) โปรดระมัดระวังตามรูปแบบการติดตั้ง โปรดตรวจสอบรายละเอียดได้ที่หน้า 1-307 ของแคตตาล็อคฉบับรวม
(6) แนวระยะยื่นรับน้ำหนัก คือ ทิศทาง Ma, Mb, Mc ไม่เกิน 400 มม. (กรณีใช้สไลเดอร์คู่ไม่เกิน 800 มม.) โปรดตรวจสอบรายละเอียดเกี่ยวกับระยะยื่นรับน้ำหนักได้ที่หน้า 2-109 ของแคตตาล็อคฉบับรวม
(7) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป
(8) โปรดดูรูปแบบการจัดเตรียมและข้อควรระวังในการงานใช้งานสไลเดอร์คู่ได้ที่หน้า 1-293 ของแคตตาล็อคฉบับรวม
(9) เมื่อเชื่อมต่อสเปคการเชื่อมต่อ RCON-EC (ACR) เข้ากับยูนิตเชื่อมต่อ EC (RCON-EC-4) จะมีการจำกัดจำนวนการเชื่อมต่อที่สามารถทำได้ โปรดตรวจสอบรายละเอียดได้ที่หน้า 2-798 ของแคตตาล็อคฉบับรวม

กลับหน้าบนสุด

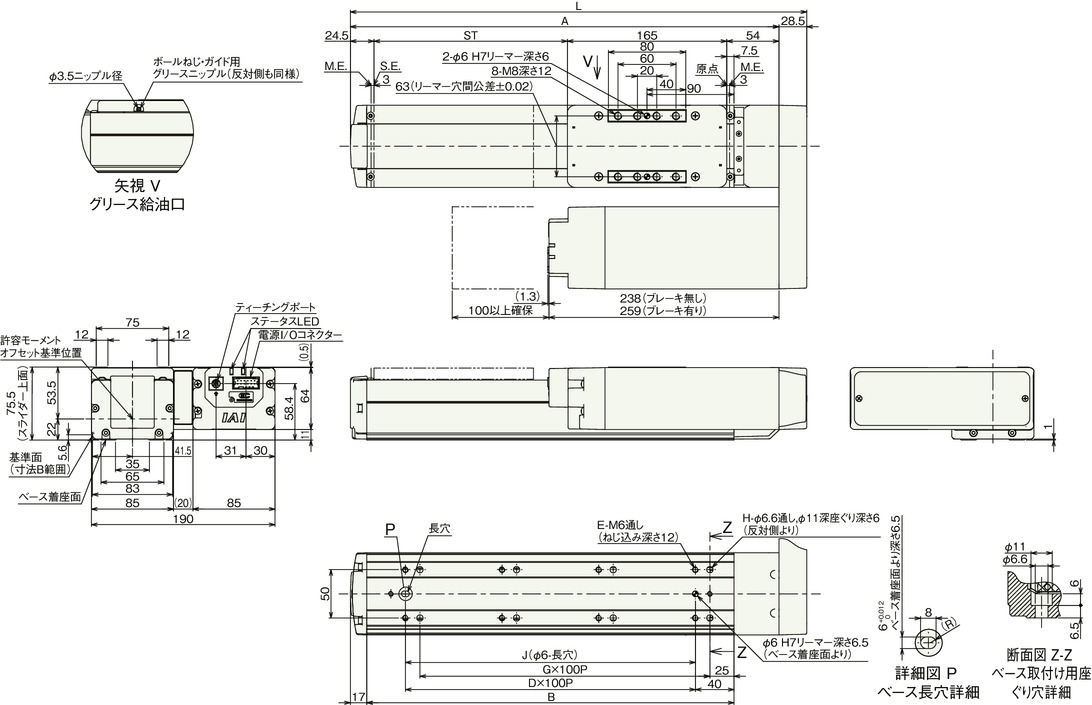

ภาพขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) โปรดระวังความยาวของโบลท์เกียวยึด กรณีที่ใช้สกรูยึดด้านหลังของฐาน หากโบลท์ยาว อาจไปรบกวนชิ้นส่วนภายในได้และมีความเป็นไปได้ที่จะทำให้เกิดความผิดปกติในการเสียดสีหรือความเสียหายของชิ้นส่วน

(หมายเหตุ) กรณีที่ยึดแอคทูเอเตอร์โดยใช้รูทะลุในฐาน ต้องถอดฝาครอบด้านข้างและแผ่นสแตนเลสออก

(หมายเหตุ) สโตรค 50/100 มีช่องทะลุที่ไม่สามารถใช้งานได้ กรุณาติดกับตัวเครื่องโดยใช้รูสกรูที่ด้านล่างของฐาน

(หมายเหตุ) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)

ขนาดแยกตามสโตรค

สโตรค 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100
L 322 372 422 472 522 572 622 672 722 772 822 872 922 972 1022 1072 1122 1172 1222 1272 1322 1372
A 293.5 343.5 393.5 443.5 493.5 543.5 593.5 643.5 693.5 743.5 793.5 843.5 893.5 943.5 993.5 1043.5 1093.5 1143.5 1193.5 1243.5 1293.5 1343.5
B 230 280 330 380 430 480 530 580 630 680 730 780 830 880 930 980 1030 1080 1130 1180 1230 1280
D 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12
E 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26
G 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12
H 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26
J 100 200 200 300 300 400 400 500 500 600 600 700 700 800 800 900 900 1000 1000 1100 1100 1200

น้ำหนักแยกตามสโตรค

สโตรค 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100
น้ำหนัก
(กก.)		 ไม่มีเบรก 5.8 6.1 6.4 6.7 7.0 7.3 7.6 7.9 8.2 8.5 8.8 9.1 9.4 9.7 10.0 10.3 10.6 10.9 11.2 11.5 11.8 12.1
มีเบรก 6.6 6.9 7.2 7.5 7.8 8.1 8.4 8.7 9.0 9.3 9.6 9.9 10.2 10.5 10.8 11.1 11.4 11.7 12.0 12.3 12.6 12.9

สเปคหลัก (สเปคตัวสไลด์คู่)

รายการ เนื้อหา
ระยะลีด ระยะลีดบอลสกรู (มม.) 20 10 5
แนวนอน น้ำหนักขนย้าย น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) 40 63 103
ความเร็ว / ความเร็วเร่ง-ลด ความเร็วสูงสุด (มม./วินาที) 650 450 200
ความเร็วต่ำสุด (มม./วินาที) 25 13 7
พิกัดความเร็วเร่ง-ลด (G) 0.3 0.3 0.3
ความเร็วเร่ง-ลดสูงสุด (G) 0.5 0.5 0.3
แนวตั้ง น้ำหนักขนย้าย น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) - 18 48
ความเร็ว / ความเร็วเร่ง-ลด ความเร็วสูงสุด (มม./วินาที) - 200 175
ความเร็วต่ำสุด (มม./วินาที) - 13 7
พิกัดความเร็วเร่ง-ลด (G) - 0.3 0.3
ความเร็วเร่ง-ลดสูงสุด (G) - 0.5 0.3
การกด แรงขับสูงสุด ณ ขณะกด (N) 147 294 588
ความเร็วสูงสุดในการกด (มม./วินาที) 20 20 20
เบรก ข้อมูลจำเพาะของเบรก เบรกแม่เหล็กไฟฟ้าชนิดไม่ต้องป้อนไฟเพิ่ม
แรง Hold ของเบรก (kgf) 4 25 55
สโตรค สโตรคระบุขั้นต่ำ (มม.) 250 250 250
สโตรคยังผลขั้นต่ำ (มม.) 50 50 50
สโตรคระบุสูงสุด (มม.) 1100 1100 1100
สโตรคยังผลสูงสุด (มม.) 900 900 900
ระยะ Pitch ของสโตรค (มม.) 50 50 50

(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

(หมายเหตุ) ไม่สามารถติดตั้งระยะลีด 20 ในแนวตั้งได้

รายการ เนื้อหา
รูปแบบการขับเคลื่อน บอลสกรู φ16 มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ ระยะลีด 5/10： ±0.02 มม., ระยะลีด 20： ±0.03 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ฐาน วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ
ลิเนียร์ไกด์ ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต Ma ： 2980 N･m
Mb ： 3560 N･m
Mc ： 1260 N･m
ไดนามิกโมเมนต์ที่ยอมรับได้
(หมายเหตุ 10)		 Ma ： 894 N･m
Mb ： 1070 N･m
Mc ： 368 N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน IP20
ทนการสั่นสะเทือน - ทนการกระแทก 4.9m/s2
มาตรฐานซึ่งรองรับในต่างประเทศ CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์ พัลส์มอเตอร์ (□56SP) (ความจุไฟฟ้า: สูงสุด 6A）
ชนิดเอนโค้ดเดอร์ ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์ 800 pulse/rev
ระยะเวลาจัดส่ง ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 10) กรณีที่มีอายุการใช้งานมาตรฐานที่ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-276 ของแคตตาล็อคฉบับรวม

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางน้ำหนักขนย้ายตามความเร็ว/ความเร็วเร่ง (สเปคตัวสไลด์คู่)

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง แนวนอน
ความเร็ว
(มม./วินาที)		 ความเร็วเร่ง (G)
0.3 0.5
0 40 25
200 40 25
300 40 25
400 28 15
650 13 2

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว
(มม./วินาที)		 ความเร็วเร่ง (G)
0.3 0.5 0.3 0.5
0 63 63 18 18
100 63 63 18 18
200 53 42 7 7
300 38 23
400 8 2
450 4

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว
(มม./วินาที)		 ความเร็วเร่ง (G)
0.3 0.3
0 103 48
50 103 48
75 103 23
135 103 11
175 50 4
200 20

สโตรคและความเร็วสูงสุด (สเปคตัวสไลด์คู่)

(หน่วยเป็น มม./วินาที)

ระยะลีด
(มม.)		 ชื่อเรียกสโตรค 250～700 750 800 850 900 950 1000 1050 1100
สโตรคยังผล 50～500 550 600 650 700 750 800 850 900
(ทุกๆ 50 มม.) (มม.) (มม.) (มม.) (มม.) (มม.) (มม.) (มม.) (มม.)
20 650 640 580 530 480 440
10 450＜200＞ 430＜200＞ 380＜200＞ 340＜200＞ 310＜200＞ 280＜200＞ 260＜200＞ 240＜200＞ 220＜200＞
5 200＜175＞ 200＜175＞ 190＜175＞ 170 150 140 130 115 110

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

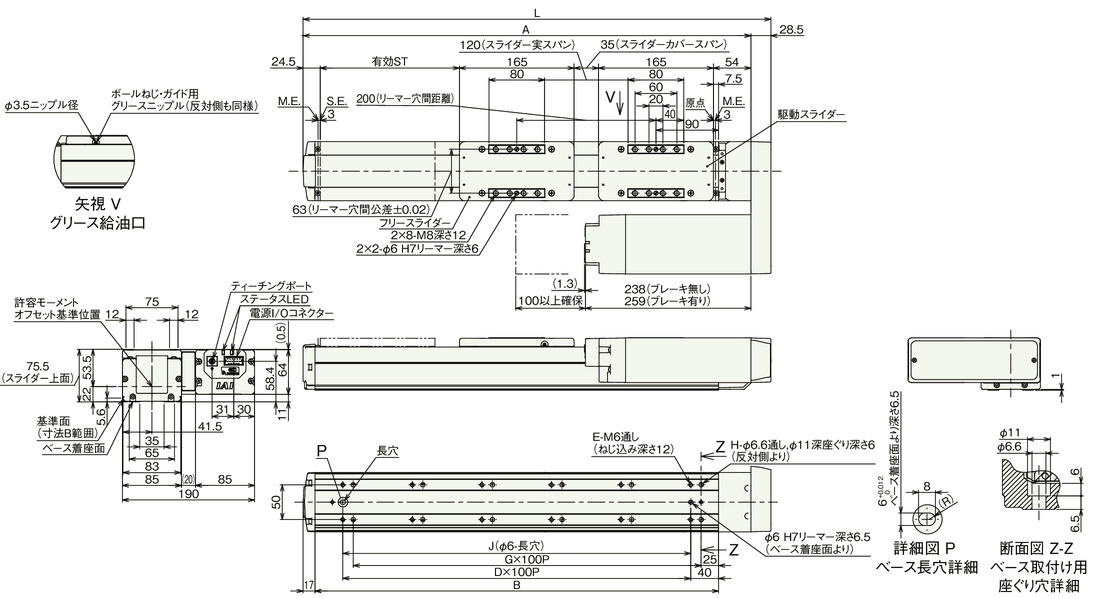

ภาพขนาด (สเปคตัวสไลด์คู่)

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

แผนผัง (สเปคตัวสไลด์คู่)

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) โปรดระวังความยาวของโบลท์เกียวยึด กรณีที่ใช้สกรูยึดด้านหลังของฐาน หากโบลท์ยาว อาจไปรบกวนชิ้นส่วนภายในได้และมีความเป็นไปได้ที่จะทำให้เกิดความผิดปกติในการเสียดสีหรือความเสียหายของชิ้นส่วน

(หมายเหตุ) เชื่อมตัวสไลด์ โดยฝาครอบตัวสไลด์หรือระยะห่างของช่องรีมเมอร์ที่ระบุในแผนผังขนาด

(หมายเหตุ) กรณีที่ยึดแอคทูเอเตอร์โดยใช้รูทะลุในฐาน ต้องถอดฝาครอบด้านข้างและแผ่นสแตนเลสออก

ขนาดแยกตามสโตรค

ชื่อเรียกสโตรค 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100
สโตรคยังผล 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900
L 522 572 622 672 722 772 822 872 922 972 1022 1072 1122 1172 1222 1272 1322 1372
A 493.5 543.5 593.5 643.5 693.5 743.5 793.5 843.5 893.5 943.5 993.5 1043.5 1093.5 1143.5 1193.5 1243.5 1293.5 1343.5
B 430 480 530 580 630 680 730 780 830 880 930 980 1030 1080 1130 1180 1230 1280
D 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12
E 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26
G 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12
H 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26
J 300 400 400 500 500 600 600 700 700 800 800 900 900 1000 1000 1100 1100 1200

(หมายเหตุ) Stroke ที่เรียก : สโตรคที่ระบุในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

น้ำหนักแยกตามสโตรค

ชื่อเรียกสโตรค 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100
สโตรคยังผล 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900
น้ำหนัก
(กก.)		 ไม่มีเบรก 7.7 8.0 8.3 8.6 8.9 9.2 9.5 9.8 10.1 10.4 10.7 11.0 11.3 11.6 11.9 12.2 12.5 12.8
มีเบรก 8.5 8.8 9.1 9.4 9.7 10.0 10.3 10.6 10.9 11.2 11.5 11.8 12.1 12.4 12.7 13.0 13.3 13.6

(หมายเหตุ) น้ำหนัก 0.8 กก. ที่ระบุไว้เป็นน้ำหนักรวมของฟรีสไลเดอร์ในสเปคสไลเดอร์เดี่ยว

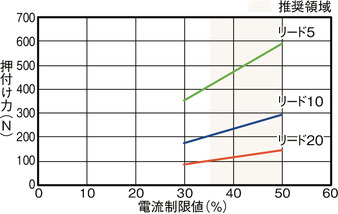

แผนภาพความสัมพันธ์ของแรงกดและค่ากระแสจำกัด (สเปคตัวสไลด์คู่)

(หมายเหตุ) ค่าเดียวกับสเปคตัวสไลด์เดี่ยว
