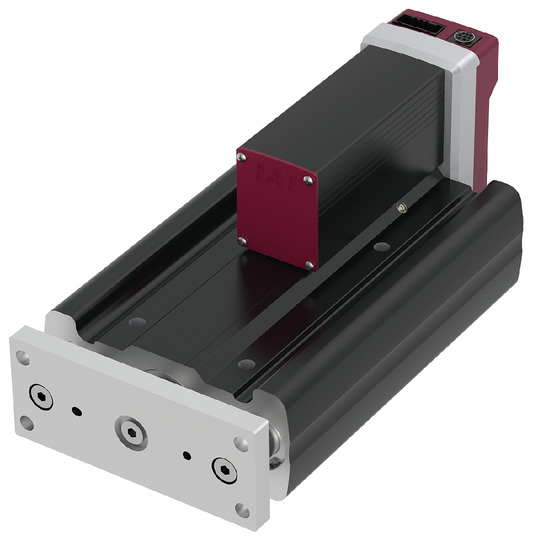

EC-SRG15

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	20	6	3
แนวนอน	น้ำหนักขนย้าย	น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน)	6	40	60
	น้ำหนักขนย้าย	น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน)	6	40	40
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	800	450	225
		ความเร็วต่ำสุด (มม./วินาที)	25	8	4
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	1	1	1
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน)	0.5	7	12.5
	น้ำหนักขนย้าย	น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน)	0.5	7	12.5
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	640	400	200
		ความเร็วต่ำสุด (มม./วินาที)	25	8	4
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.5	0.5	0.5
การกด		แรงขับสูงสุด ณ ขณะกด (N)	67	224	449
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	25	20	20
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	0.5	7	12.5
สโตรค		สโตรคต่ำสุด (มม.)	50	50	50
		สโตรคสูงสุด (มม.)	300	300	300
		ระยะ Pitch ของสโตรค (มม.)	50	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ10 มม. แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	Lead 3/6： ±0.02มม., ลีด 20: ±0.03 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ก้าน (Rod)	วัสดุ φ25 มม.: อลูมิเนียม การชุบด้วยอลูไมต์แบบแข็ง
ไกด์เพลา	SUJ2
ขายึดด้านหน้า	คุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว
ความแม่นยำในการหมุนของก้าน (Rod)	±0.03 องศา
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	พัลส์มอเตอร์ (□42) (ความจุไฟฟ้า: สูงสุด 4.2A)
ชนิดเอนโค้ดเดอร์	ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	800 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

ตารางความเร่ง/น้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว *ปิดการตั้งค่าการประหยัดพลังงานขณะจัดส่ง สำหรับรายละเอียด กรุณาดูหน้า 1-23

ปิดการตั้งค่าการประหยัดพลังงาน (พาวเวอร์โหมด) หน่วยของน้ำหนักสูงสุดที่ขนย้ายได้คือ กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

Lead 20

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.5	0.7	1	0.3	0.5
0	6	6	5	5	0.5	0.5
160	6	6	5	5	0.5	0.5
320	6	6	5	3	0.5	0.5
480	6	6	5	3	0.5	0.5
640	6	4	3	2	0.5	0.5
800	4	3

Lead 6

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.5	0.7	1	0.3	0.5
0	40	35	30	25	7	7
50	40	35	30	25	7	7
90	40	35	30	25	7	7
160	40	30	25	20	7	7
250	40	27.5	22.5	18	7	7
350	20	10	8	5	2.5	2
400	10	3	3		0.5
450	3

Lead 3

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.5	0.7	1	0.3	0.5
0	60	50	45	40	12.5	12.5
45	60	50	45	40	12.5	12.5
80	60	50	45	40	12.5	12.5
125	60	45	35	30	10	10
175	40	35	25	15	6	5
200	30	20	10	3	3.5	3.5
225	5

เปิดการตั้งค่าการประหยัดพลังงาน (โหมดประหยัดพลังงาน) หน่วยขอน้ำหนักสูงสุดที่ขนย้ายได้คือ กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

Lead 20

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.7	0.3
0	6	5	0.5
160	6	5	0.5
310	6	5	0.5
480	4	3	0.5
640	1	1

Lead 6

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.7	0.3
0	40	20	7
50	40	20	7
90	40	20	7
160	40	20	7
200	35	18	5
250	10	5	2.5

Lead 3

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.7	0.3
0	40	25	12.5
25	40	25	12.5
45	40	25	12.5
80	40	25	12
95	40	20	9
125	40	10	5

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	การตั้งค่าการประหยัดพลังงาน	50-200 (ทุกๆ 50 มม.)	250 (มม.)	300 (มม.)
20	ปิดใช้	800＜640＞
20	เปิดใช้	640＜480＞
6	ปิดใช้	450＜400＞	370＜350＞	265
6	เปิดใช้	250
3	ปิดใช้	225＜200＞	185	130
3	เปิดใช้	125

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

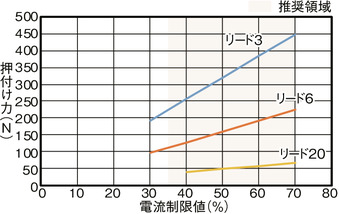

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด
(2) น้ำหนักขนย้ายแนวนอน คือ ค่าในกรณีที่ใช้ไกด์ร่วมด้วยเพื่อไม่ให้แรงแนวรัศมีและแรงโมเมนต์กระทำกับก้าน (Rod) กรณีที่ไม่มีการติดตั้งไกด์ กรุณาดูที่ "น้ำหนักบรรทุกปลาย Front bracket และอายุการใช้งาน"
(3) เมื่อดำเนินการกด กรุณาดู "แผนภาพความพันธ์ของแรงกดและค่ากระแสขีดจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315

กลับหน้าบนสุด

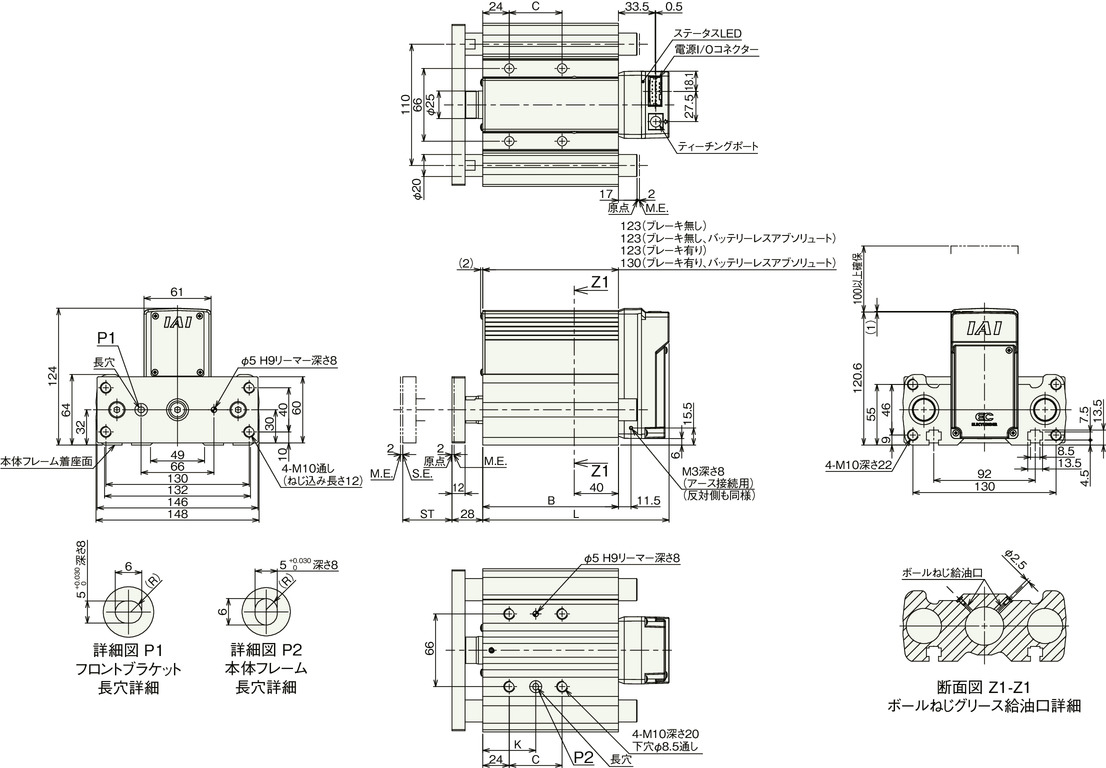

ภาพร่างแสดงขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(หมายเหตุ) กรณีที่กลับไปยังจุดเริ่มต้น Rod จะเคลื่อนที่ไปถึง M.E. โปรดระมัดระวังอย่าให้การรบกวนพื้นที่โดยรอบ

ขนาดแยกตามสโตรค

สโตรค	50	100	150	200	250	300
L	169	219	269	319	369	419
B	123	173	223	273	323	373
C	48	48	124	124	200	200
K	48	48	86	86	124	124

น้ำหนักแยกตามสโตรค

สโตรค		50	100	150	200	250	300
น้ำหนัก (กก.)	ไม่มีเบรก	4.3	5.4	6.5	7.6	8.7	9.8
น้ำหนัก (กก.)	มีเบรก	4.5	5.6	6.7	7.8	8.9	10

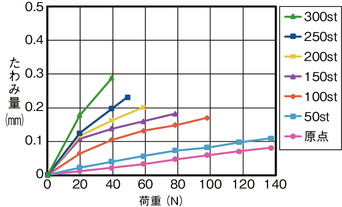

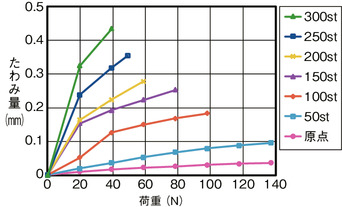

ปริมาณการโก่งปลายของ Front bracket

ไกด์แนวนอน

ไกด์แนวตั้ง

(หมายเหตุ) ปริมาณการโก่งปลายของ Front bracket เป็นเกณฑ์

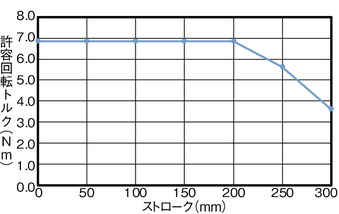

แรงบิดในการหมุนที่อนุญาตของวงเล็บหน้า

(หมายเหตุ) กรุณาใช้แรงบิดการหมุนให้อยู่ภายในขอบเขตที่ยอมรับได้ตามกราฟ

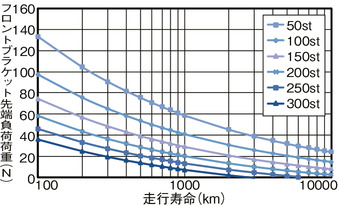

น้ำหนักบรรทุกปลาย Front bracket และอายุการใช้งาน
