คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง

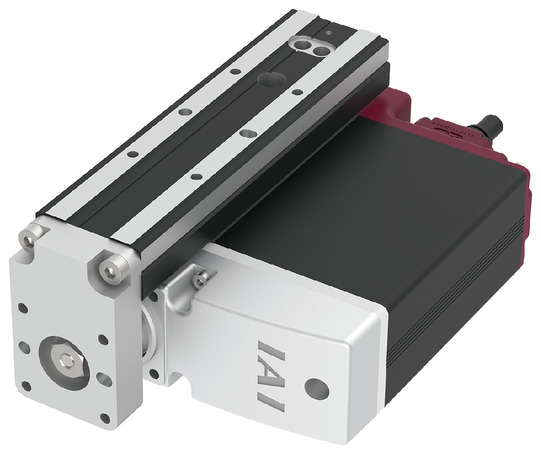

(หมายเหตุ) รูปภาพด้านบนคือสเปคสำหรับติดด้านซ้ายเทเบิ้ล (GT4)
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||||
|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 6 | 4 | 2 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 1.5 | 3 | 6 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 300 | 200 | 75 | |
| ความเร็วต่ำสุด (มม./วินาที) | 8 | 5 | 3 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.3 | 0.3 | 0.3 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.5 | 1 | 2 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 150 | 75 | |
| ความเร็วต่ำสุด (มม./วินาที) | 8 | 5 | 3 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.3 | 0.3 | 0.3 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 14 | 21 | 42 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 5 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |||
| แรง Hold ของเบรก (kgf) | 0.5 | 1 | 2 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 30 | 30 | 30 | |
| สโตรคสูงสุด (มม.) | 50 | 50 | 50 | ||
| ระยะ Pitch ของสโตรค (มม.) | 20 | 20 | 20 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ6 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma： 1.81 N･m |
| Mb： 2.58 N･m | |
| Mc： 4.34 N･m | |
| ไดนามิกโมเมนต์ที่ยอมรับได้ (หมายเหตุ 10) | Ma： 0.509 N･m |
| Mb： 0.728 N･m | |
| Mc： 1.22 N･m | |
| อายุการใช้งานเคลื่อนที่ | 5000 กม. |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | － |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ (□20) (ความจุไฟฟ้า: สูงสุด 1.25A) |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 16384 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 10) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276

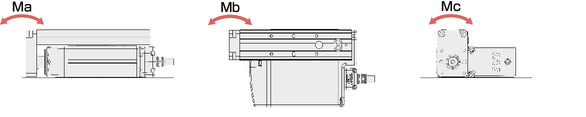

ทิศทางโมเม้นต์แบบเทเบิล
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
สเปคของจาระบีมาตรฐาน หน่วยของน้ำหนักขนย้ายจะเป็น kg ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 1.5 | 0.5 |
| 50 | 1.5 | 0.5 |
| 100 | 1.5 | 0.5 |
| 150 | 1.5 | 0.2 |
| 200 | 1.5 | 0.2 |
| 250 | 1 | |
| 300 | 0.2 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 3 | 1 |
| 50 | 3 | 1 |
| 100 | 3 | 0.5 |
| 150 | 1 | 0.2 |
| 200 | 0.5 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 6 | 2 |
| 25 | 6 | 2 |
| 50 | 4 | 1 |
| 75 | 0.5 | 0.5 |
กรณีที่อุณหภูมิแวดล้อมในการใช้งานอยู่ที่ 5°C หรือน้อยกว่า กรุณาใช้ความเร็วด้านล่าง
・ลีด 6: ไม่เกิน 200 มม./วินาที
・ลีด 4: ไม่เกิน 150 มม./วินาที
・ลีด 2: ไม่เกิน 50 มม./วินาที
สเปคจาระบีสำหรับเครื่องจักรผลิตอาหาร หน่วยของน้ำหนักขนย้ายจะเป็น kg ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 1.5 | 0.5 |
| 50 | 1.5 | 0.5 |
| 100 | 1.5 | 0.5 |
| 150 | 1.5 | 0.2 |
| 200 | 1 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 3 | 1 |
| 50 | 3 | 1 |
| 100 | 3 | 0.3 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 6 | 2 |
| 25 | 6 | 2 |
| 50 | 1.5 | 0.5 |
| 75 | 0.5 | |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | 30 (มม.) | 50 (มม.) |
|---|---|---|
| 6 | 300＜200＞ | |
| 4 | 200＜150＞ | |
| 2 | 75 | |
(หมายเหตุ) ค่าใน < > คือค่าสำหรับการใช้งานในแนวตั้ง

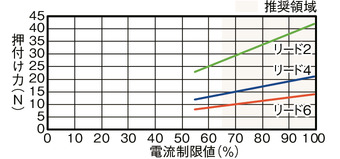

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
ข้อควรระวังในการใช้งานแบบกด
เมื่อใช้งานการกดด้วยแรงขับสูงในสภาพแวดล้อมที่มีอุณหภูมิสูง
กรุณาใช้ผลิตภัณฑ์ภายในเขตขีดจำกัดในกราฟ
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315 (3) สำหรับทิศทางการออกของเทเบิ้ล โปรดเลือกสัญลักษณ์ตัวเลือกเสริมจากตารางราคาตัวเลือกเสริม (4) เกณฑ์ความยาวของส่วนที่ยื่นออกมาคือ 50 มม. หรือน้อยกว่าในทิศทาง Ma, Mb และ Mc สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109 |

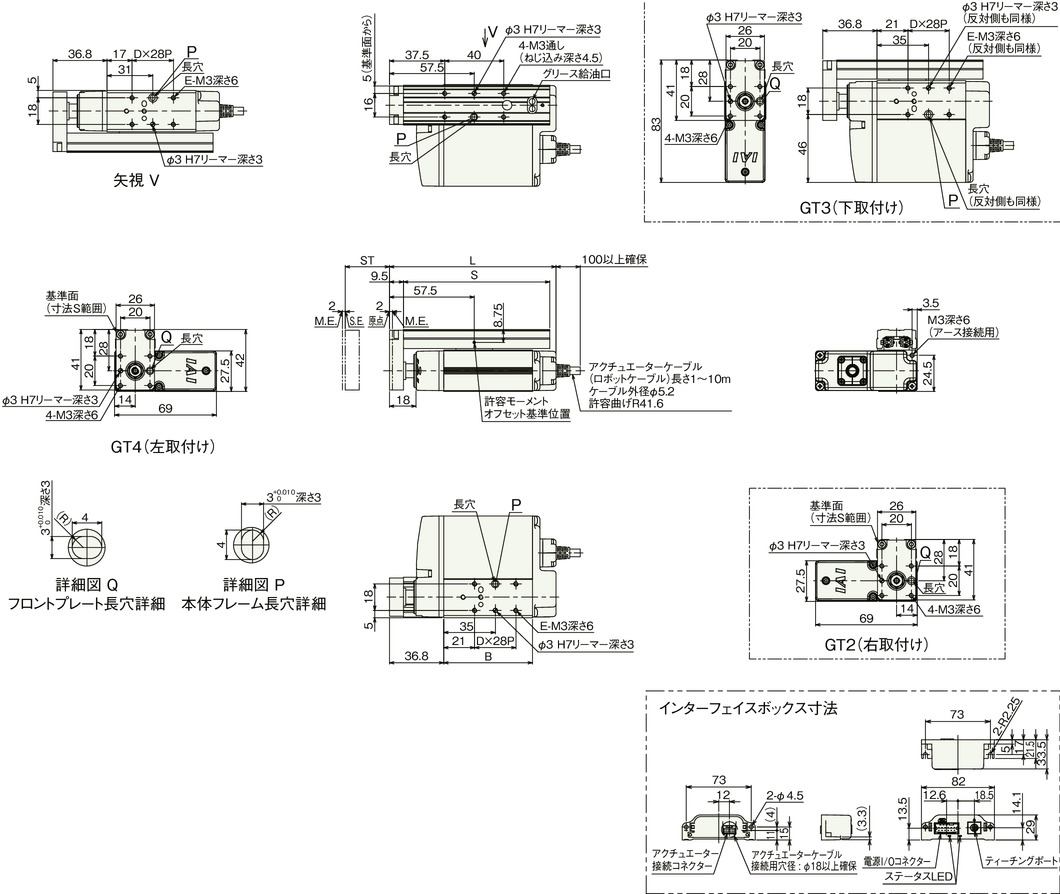

ภาพร่างแสดงขนาด
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
(หมายเหตุ) กรุณายึดเคเบิลให้แน่นเพื่อไม่ให้ส่วนฐานของเคเบิลขยับ
สามารถแยกและเปลี่ยนเคเบิลได้ (ขั้วคอนเนคเตอร์อยู่ภายในเคเบิ้ลบ็อก)
ทิศทางทางออกมาตรฐานสำหรับแอคชูเอเตอร์เคเบิ้ลจะอยู่บริเวณด้านหลัง
ทิศทางทางออกของเคเบิ้ล (ตัวเลือกเสริม) สามารถเปลี่ยนได้โดยการเปลี่ยนทิศทางของเคเบิ้ลบ็อก
ขนาดแยกตามสโตรค
| สโตรค | 30 | 50 | |
|---|---|---|---|
| L | ไม่มีเบรก | 113 | 133 |
| มีเบรก | 158 | 158 | |
| B | ไม่มีเบรก | 60.2 | 80.2 |
| มีเบรก | 105.2 | 105.2 | |
| D | ไม่มีเบรก | 1 | 1 |
| มีเบรก | 2 | 2 | |
| E | ไม่มีเบรก | 4 | 4 |
| มีเบรก | 6 | 6 | |
| S | 99.2 | 119.2 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 30 | 50 | |
|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 0.46 | 0.52 |
| มีเบรก | 0.63 | 0.65 | |

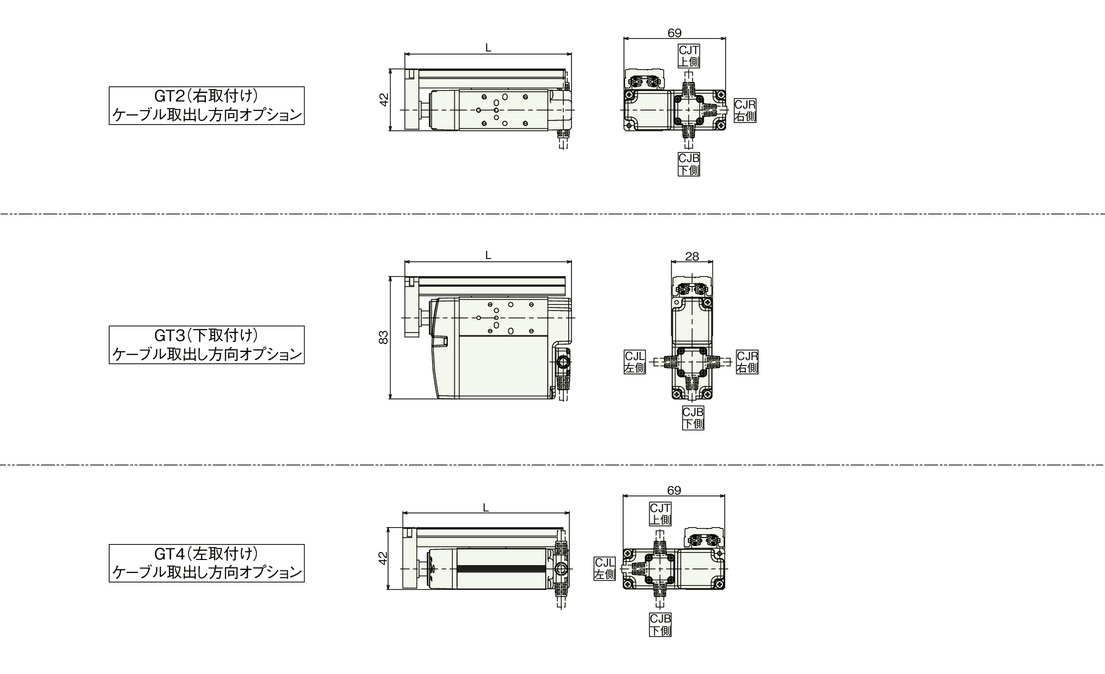

ตัวเลือกทิศทางทางออกของเคเบิล (ตัวเลือกเสริม)
