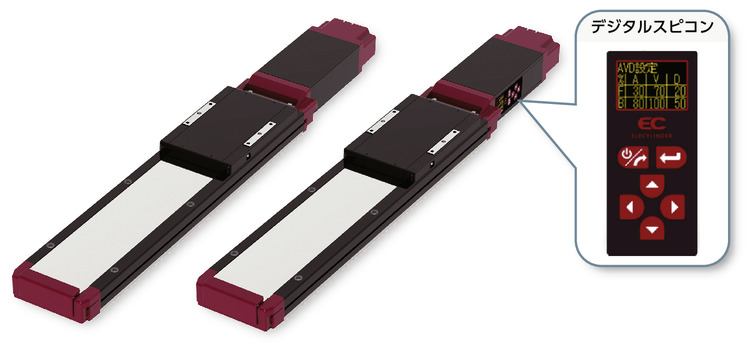

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |||||
|---|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 20 | 12 | 6 | 3 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 4 | 15 | 25 | 44 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 4 | 15 | 25 | 40 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 900 | 640 | 400 | 160 | |
| ความเร็วต่ำสุด (มม./วินาที) | 25 | 15 | 8 | 4 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 0.5 | 0.3 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | - | - | 4 | 7 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | - | - | 4 | 7 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | - | - | 360 | 160 | |
| ความเร็วต่ำสุด (มม./วินาที) | - | - | 8 | 4 | ||
| พิกัดความเร็วเร่ง-ลด (G) | - | - | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | - | - | 0.5 | 0.3 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 34 | 57 | 114 | 228 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 25 | 20 | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | ||||
| แรง Hold ของเบรก (kgf) | - | - | 4 | 7 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 50 | 50 | 50 | 50 | |
| สโตรคสูงสุด (มม.) | 500 | 500 | 500 | 500 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | 50 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ10 มม.แบบรีด (rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | (แสดงสัญลักษณ์ไม่ได้เพราะไม่มีฟังก์ชั่นกำหนดตำแหน่งระหว่างจุด 2 จุด) |
| ฐาน | วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma：172N･m |
| Mb：172N･m | |
| Mc：436N･m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 7) | Ma：44.7N･m |
| Mb：44.7N･m | |
| Mc：113N･m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 7) กรณีอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานในแคตตาล็อครวมสินค้า Elecylinder ปี 2563 ที่หน้า 369
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
ปิดการตั้งค่าโหมดประหยัดพลังงาน น้ำหนักขนย้ายหน่วยเป็น กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||
| 0.3 | 0.5 | 0.7 | 1 | |
| 0 | 4 | 3.5 | 3 | 2 |
| 320 | 4 | 3.5 | 3 | 2 |
| 480 | 4 | 3.5 | 3 | 2 |
| 600 | 4 | 3.5 | 3 | 2 |
| 700 | 4 | 2.5 | 2 | 1.5 |
| 800 | 3 | 2 | 1.5 | 1 |
| 900 | 1 | 1 | ||
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||
| 0.3 | 0.5 | 0.7 | 1 | |
| 0 | 15 | 11 | 9 | 6 |
| 160 | 15 | 11 | 9 | 6 |
| 280 | 15 | 11 | 9 | 6 |
| 320 | 15 | 10 | 8 | 5 |
| 400 | 12 | 8 | 6 | 4 |
| 480 | 10 | 6.5 | 5 | 3 |
| 560 | 8 | 5 | 4 | 2 |
| 640 | 6 | 4 | 2 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||
|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||
| 0.3 | 0.5 | 0.3 | 0.5 | |
| 0 | 25 | 20 | 4 | 3.5 |
| 140 | 25 | 20 | 4 | 3.5 |
| 180 | 25 | 20 | 4 | 3.5 |
| 220 | 25 | 20 | 4 | 3.5 |
| 270 | 20 | 15 | 4 | 3 |
| 320 | 15 | 9 | 3 | 2 |
| 360 | 11 | 6 | 2 | 1 |
| 400 | 7 | 3 | ||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.3 | |
| 0 | 44 | 7 |
| 60 | 44 | 7 |
| 80 | 44 | 7 |
| 110 | 40 | 7 |
| 135 | 37 | 7 |
| 160 | 30 | 2 |
เปิดการตั้งค่าโหมดประหยัดพลังงาน น้ำหนักขนย้ายหน่วยเป็น กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.7 | |
| 0 | 4 | 3 |
| 320 | 4 | 3 |
| 480 | 4 | 3 |
| 600 | 4 | 2 |
| 700 | 2.5 | 1 |
| 800 | 1 | |
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.7 | |
| 0 | 15 | 7 |
| 160 | 15 | 7 |
| 280 | 13 | 6 |
| 320 | 11 | 5 |
| 400 | 8 | 3.5 |
| 480 | 5 | 2 |
| 560 | 3 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.3 | |
| 0 | 25 | 4 |
| 140 | 25 | 4 |
| 180 | 20 | 4 |
| 220 | 15 | 3 |
| 270 | 10 | 1.5 |
| 320 | 4 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.3 | |
| 0 | 40 | 7 |
| 60 | 40 | 7 |
| 80 | 40 | 7 |
| 110 | 35 | 4.5 |
| 135 | 25 | 1.5 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | การตั้งค่าการประหยัดพลังงาน | 50 - 200 (ทุกๆ 50 มม.) | 250 (มม.) | 300 (มม.) | 350 (มม.) | 400 (มม.) | 450 (มม.) | 500 (มม.) |
|---|---|---|---|---|---|---|---|---|
| 20 | ปิดใช้ | 900 | 800 | 700 | 600 | 480 | ||
| เปิดใช้ | 800 | 700 | 600 | 480 | ||||
| 12 | ปิดใช้ | 640 | 560 | 480 | 400 | 320 | 280 | |
| เปิดใช้ | 560 | 480 | 400 | 320 | 280 | |||
| 6 | ปิดใช้ | 400＜360＞ | 360 | 270 | 210 | 180 | 140 | 120 |
| เปิดใช้ | 320＜270＞ | 270 | 210 | 180 | 140 | 120 | ||
| 3 | ปิดใช้ | 160 | 135 | 110 | 80 | 70 | 60 | |
| เปิดใช้ | 135 | 110 | 80 | 70 | 60 | |||
(ข้อควรระวัง) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง

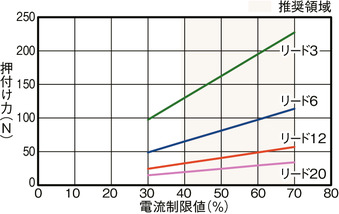

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน รายละเอียดคอนโทรลเลอร์บรรจุภายใน โปรดดูที่หน้า 17
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด กรณีเปิดใช้งานการตั้งค่าประหยัดพลังงาน สเปคหลักจะเปลี่ยนไป โปรดอ้างอิงรายละเอียดจาก "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็วและความเร็วเร่ง" (2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดตรวจสอบข้อควรระวังในแคตตาล็อครวมสินค้า Elecylinder ปี 2563 ที่หน้า 396 (3) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง (4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 400 มม. สำหรับความยาวโหลดยื่น โปรดดูรูปในแคตตาล็อครวมสินค้า Elecylinder ปี 2563 ที่หน้า 23 (5) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป (6) Leads S และ H ไม่สามารถติดตั้งในแนวตั้งได้ |
มาตรฐานต่างประเทศ

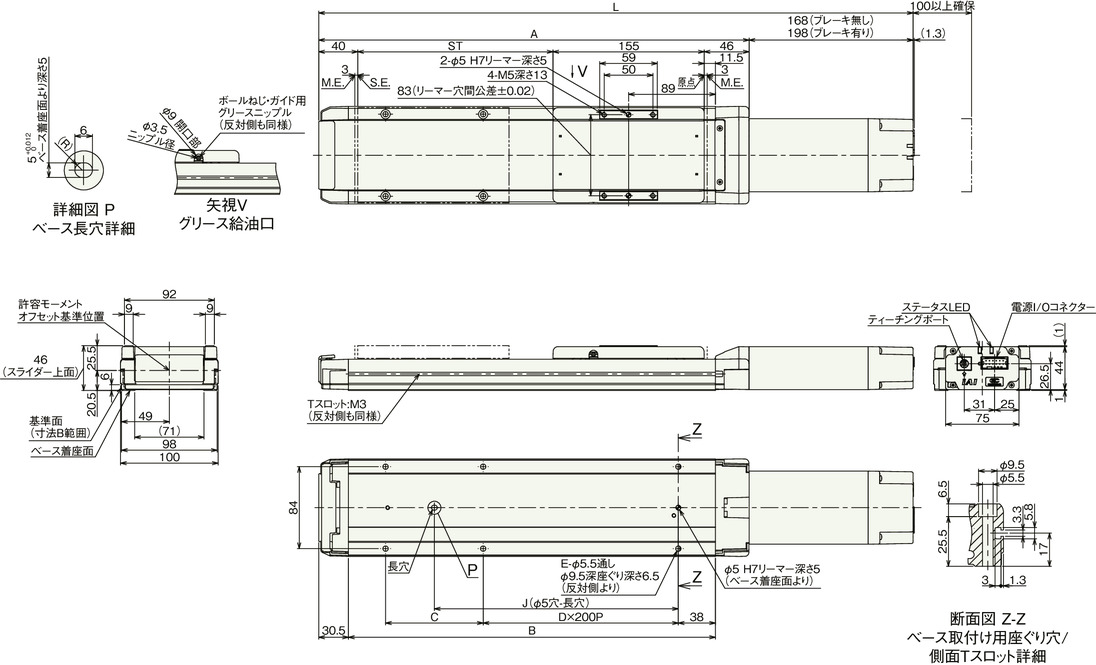

ภาพร่างแสดงขนาด
EC-WS10
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 459 | 509 | 559 | 609 | 659 | 709 | 759 | 809 | 859 | 909 |
| มีเบรก | 489 | 539 | 589 | 639 | 689 | 739 | 789 | 839 | 889 | 939 | |
| A | 291 | 341 | 391 | 441 | 491 | 541 | 591 | 641 | 691 | 741 | |
| B | 226 | 276 | 326 | 376 | 426 | 476 | 526 | 576 | 626 | 676 | |
| C | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | |
| D | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | |
| E | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | |
| J | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 2.7 | 2.9 | 3.2 | 3.4 | 3.7 | 3.9 | 4.2 | 4.4 | 4.7 | 4.9 |
| มีเบรก | 2.8 | 3.1 | 3.3 | 3.5 | 3.8 | 4.1 | 4.3 | 4.5 | 4.8 | 5.0 | |

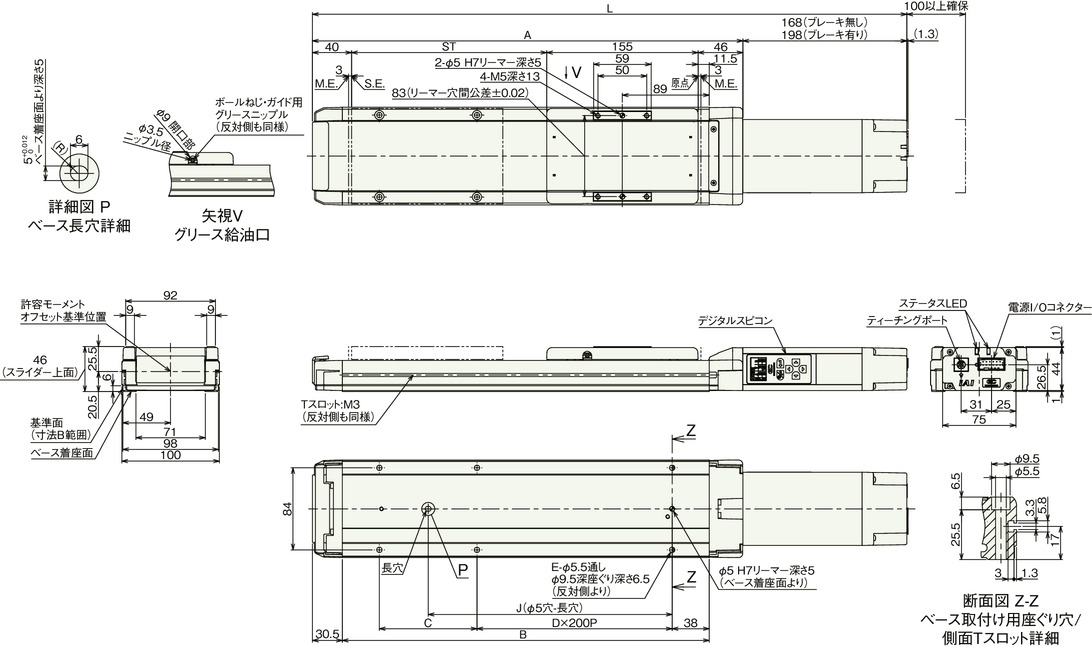

EC-DWS10 <พร้อมตัวควบคุมความเร็วแบบดิจิตอล>
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(หมายเหตุ) รูปภาพด้านล่างใช้ในกรณีที่ติดตั้งตัวควบคุมความเร็วแบบดิจิตอลด้านซ้าย (DL) หากติดตั้งตัวควบคุมความเร็วแบบดิจิตอลด้านขวา (DR) จะสลับด้านกัน
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 459 | 509 | 559 | 609 | 659 | 709 | 759 | 809 | 859 | 909 |
| มีเบรก | 489 | 539 | 589 | 639 | 689 | 739 | 789 | 839 | 889 | 939 | |
| A | 291 | 341 | 391 | 441 | 491 | 541 | 591 | 641 | 691 | 741 | |
| B | 226 | 276 | 326 | 376 | 426 | 476 | 526 | 576 | 626 | 676 | |
| C | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | |
| D | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | |
| E | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | |
| J | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 2.7 | 2.9 | 3.2 | 3.4 | 3.7 | 3.9 | 4.2 | 4.4 | 4.7 | 4.9 |
| มีเบรก | 2.8 | 3.1 | 3.3 | 3.5 | 3.8 | 4.1 | 4.3 | 4.5 | 4.8 | 5.0 | |
