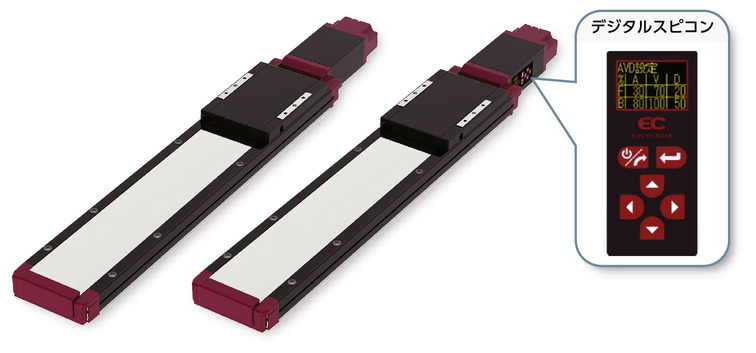

ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |||||
|---|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 24 | 16 | 8 | 4 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 10 | 20 | 40 | 62 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 8 | 15 | 30 | 50 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 1000 | 720 | 420 | 210 | |
| ความเร็วต่ำสุด (มม./วินาที) | 30 | 20 | 10 | 5 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 0.5 | 0.3 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | - | - | 8 | 13.5 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | - | - | 8 | 13.5 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | - | - | 360 | 210 | |
| ความเร็วต่ำสุด (มม./วินาที) | - | - | 10 | 5 | ||
| พิกัดความเร็วเร่ง-ลด (G) | - | - | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | - | - | 0.5 | 0.3 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | - | 84 | 168 | 337 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | - | 20 | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | ||||
| แรง Hold ของเบรก (kgf) | - | - | 8 | 13.5 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 50 | 50 | 50 | 50 | |
| สโตรคสูงสุด (มม.) | 800 | 800 | 800 | 800 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | 50 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ12 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | (แสดงสัญลักษณ์ไม่ได้เพราะไม่มีฟังก์ชั่นกำหนดตำแหน่งระหว่างจุด 2 จุด) |
| ฐาน | วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma：328N･m |
| Mb：328N･m | |
| Mc：751N･m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 7) | Ma：77.0N･m |
| Mb：77.0N･m | |
| Mc：176N･m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 7) กรณีอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานในแคตตาล็อครวมสินค้า Elecylinder ปี 2563 ที่หน้า 369
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
ปิดการตั้งค่าโหมดประหยัดพลังงาน น้ำหนักขนย้ายหน่วยเป็น กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||
| 0.3 | 0.5 | 0.7 | 1 | |
| 0 | 10 | 8 | 6 | 4 |
| 360 | 10 | 8 | 6 | 4 |
| 460 | 10 | 8 | 6 | 3.5 |
| 500 | 10 | 7.5 | 5.5 | 3.5 |
| 580 | 10 | 6.5 | 4.5 | 3 |
| 640 | 10 | 6 | 4 | 2.5 |
| 700 | 9 | 5 | 3.5 | 2 |
| 800 | 7.5 | 4.5 | 3 | 1.5 |
| 900 | 6 | 3 | 2 | |
| 1000 | 1.5 | |||
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||
| 0.3 | 0.5 | 0.7 | 1 | |
| 0 | 20 | 14 | 9 | 7 |
| 280 | 20 | 14 | 9 | 7 |
| 320 | 20 | 14 | 9 | 6 |
| 360 | 20 | 14 | 8.5 | 5.5 |
| 420 | 20 | 12 | 7 | 5 |
| 460 | 18 | 11 | 6.5 | 4.5 |
| 500 | 16 | 10 | 6 | 4 |
| 580 | 13 | 8 | 4.5 | 3 |
| 640 | 11 | 6 | 3.5 | 2 |
| 720 | 7 | 4 | 2 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||
|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||
| 0.3 | 0.5 | 0.3 | 0.5 | |
| 0 | 40 | 30 | 8 | 7.5 |
| 140 | 40 | 30 | 8 | 7.5 |
| 160 | 40 | 30 | 8 | 7.5 |
| 190 | 40 | 30 | 8 | 7.5 |
| 220 | 40 | 25 | 7 | 6 |
| 250 | 35 | 20 | 6 | 5 |
| 280 | 30 | 16 | 5 | 4 |
| 320 | 22 | 12 | 4 | 3 |
| 360 | 15 | 9 | 3 | 2 |
| 420 | 8 | 5 | ||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.3 | |
| 0 | 62 | 13.5 |
| 65 | 62 | 13.5 |
| 75 | 62 | 13.5 |
| 95 | 62 | 13.5 |
| 110 | 62 | 13.5 |
| 125 | 55 | 13.5 |
| 140 | 50 | 11 |
| 160 | 42 | 9 |
| 180 | 35 | 7 |
| 210 | 20 | 3 |
เปิดการตั้งค่าโหมดประหยัดพลังงาน น้ำหนักขนย้ายหน่วยเป็น กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.7 | |
| 0 | 8 | 5 |
| 360 | 8 | 5 |
| 460 | 8 | 4 |
| 500 | 7.5 | 3.5 |
| 580 | 6.5 | 3 |
| 640 | 5 | 2.5 |
| 700 | 4 | 1.5 |
| 800 | 1.5 | |
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.7 | |
| 0 | 15 | 7 |
| 280 | 15 | 7 |
| 320 | 15 | 7 |
| 360 | 13 | 6 |
| 420 | 11 | 5 |
| 460 | 10 | 4.5 |
| 500 | 8 | 3 |
| 580 | 5 | 1.5 |
| 640 | 3 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.3 | |
| 0 | 30 | 8 |
| 140 | 30 | 8 |
| 160 | 30 | 8 |
| 190 | 25 | 6.5 |
| 220 | 20 | 4.5 |
| 250 | 16 | 3 |
| 280 | 12 | 2 |
| 320 | 8 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.3 | |
| 0 | 50 | 13.5 |
| 65 | 50 | 13.5 |
| 75 | 50 | 13.5 |
| 95 | 50 | 11 |
| 110 | 40 | 8 |
| 125 | 32 | 6 |
| 140 | 25 | 4 |
| 160 | 15 | 2 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | การตั้งค่าการประหยัดพลังงาน | 50 - 250 (ทุกๆ 50 มม.) | 300 (มม.) | 350 (มม.) | 400 (มม.) | 450 (มม.) | 500 (มม.) | 550 (มม.) | 600 (มม.) | 650 (มม.) | 700 (มม.) | 750 (มม.) | 800 (มม.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24 | ปิดใช้ | 1000 | 900 | 800 | 700 | 580 | 500 | 460 | 400 | 360 | |||
| เปิดใช้ | 800 | 700 | 580 | 500 | 460 | 400 | 360 | ||||||
| 16 | ปิดใช้ | 720 | 640 | 580 | 500 | 420 | 360 | 320 | 280 | 240 | 220 | 200 | |
| เปิดใช้ | 640 | 580 | 500 | 420 | 360 | 320 | 280 | 240 | 220 | 200 | |||
| 8 | ปิดใช้ | 420 ＜360＞ | 360 | 280 | 250 | 220 | 190 | 170 | 150 | 130 | 110 | 90 | 85 |
| เปิดใช้ | 320＜280＞ | 280 | 250 | 220 | 190 | 170 | 150 | 130 | 110 | 90 | 85 | ||
| 4 | ปิดใช้ | 210 | 180 | 140 | 125 | 110 | 95 | 85 | 75 | 65 | 55 | 50 | 45 |
| เปิดใช้ | 160 | 140 | 125 | 110 | 95 | 85 | 75 | 65 | 55 | 50 | 45 | ||
(ข้อควรระวัง) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง

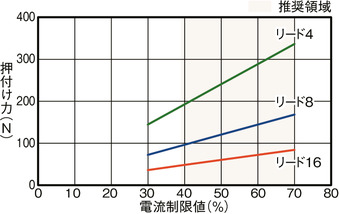

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน รายละเอียดคอนโทรลเลอร์บรรจุภายใน โปรดดูที่หน้า 17
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด กรณีเปิดใช้งานการตั้งค่าประหยัดพลังงาน สเปคหลักจะเปลี่ยนไป โปรดอ้างอิงรายละเอียดจาก "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็วและความเร็วเร่ง" (2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดตรวจสอบข้อควรระวังในแคตตาล็อครวมสินค้า Elecylinder ปี 2563 ที่หน้า 396 (3) จำเป็นต้องจำกัดหน้าที่ (Duty) ตามอุณหภูมิโดยรอบที่นำไปใช้งาน (4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง (5) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 500 มม. สำหรับความยาวโหลดยื่น โปรดดูรูปในแคตตาล็อครวมสินค้า Elecylinder ปี 2563 ที่หน้า 23 (6) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป (7) Leads S และ H ไม่สามารถติดตั้งในแนวตั้งได้ (8) Lead S ไม่สามารถนำไปใช้กับงานกดได้ |
มาตรฐานต่างประเทศ
ภาพร่างแสดงขนาด

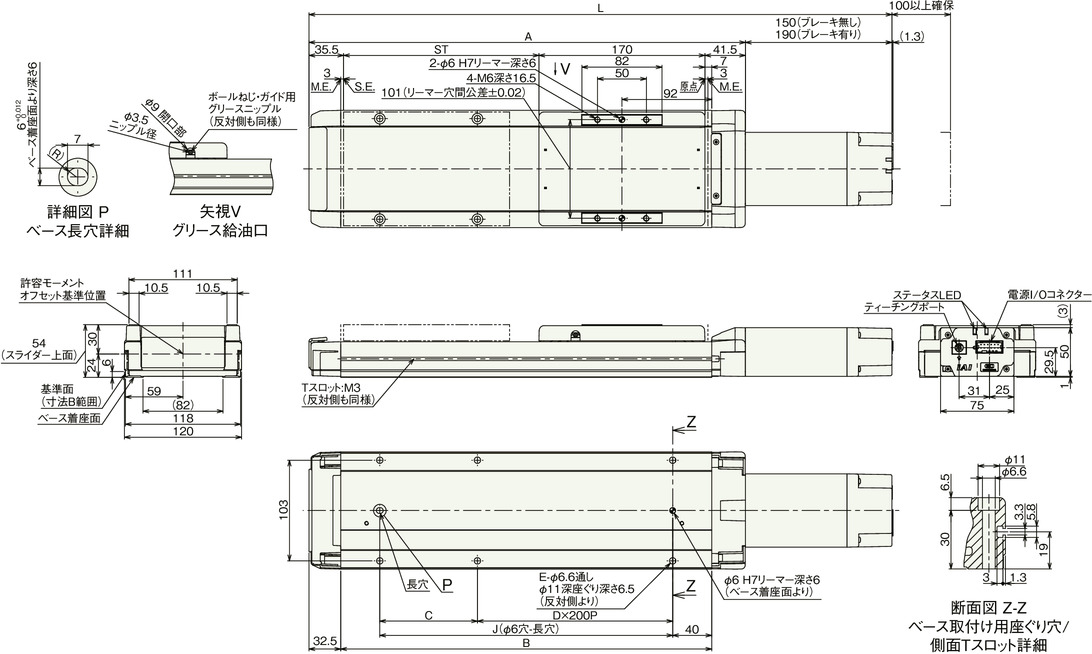

EC-WS12
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 447 | 497 | 547 | 597 | 647 | 697 | 747 | 797 | 847 | 897 | 947 | 997 | 1047 | 1097 | 1147 | 1197 |
| มีเบรก | 487 | 537 | 587 | 637 | 687 | 737 | 787 | 837 | 887 | 937 | 987 | 1037 | 1087 | 1137 | 1187 | 1237 | |
| A | 297 | 347 | 397 | 447 | 497 | 547 | 597 | 647 | 697 | 747 | 797 | 847 | 897 | 947 | 997 | 1047 | |
| B | 230 | 280 | 330 | 380 | 430 | 480 | 530 | 580 | 630 | 680 | 730 | 780 | 830 | 880 | 930 | 980 | |
| C | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | |
| D | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | |
| E | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | |
| J | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 3.4 | 3.7 | 4.1 | 4.5 | 4.8 | 5.2 | 5.5 | 5.9 | 6.2 | 6.6 | 6.9 | 7.3 | 7.6 | 8.0 | 8.4 | 8.7 |
| มีเบรก | 3.7 | 4.0 | 4.4 | 4.7 | 5.1 | 5.5 | 5.8 | 6.2 | 6.5 | 6.9 | 7.2 | 7.6 | 7.9 | 8.3 | 8.6 | 9.0 | |

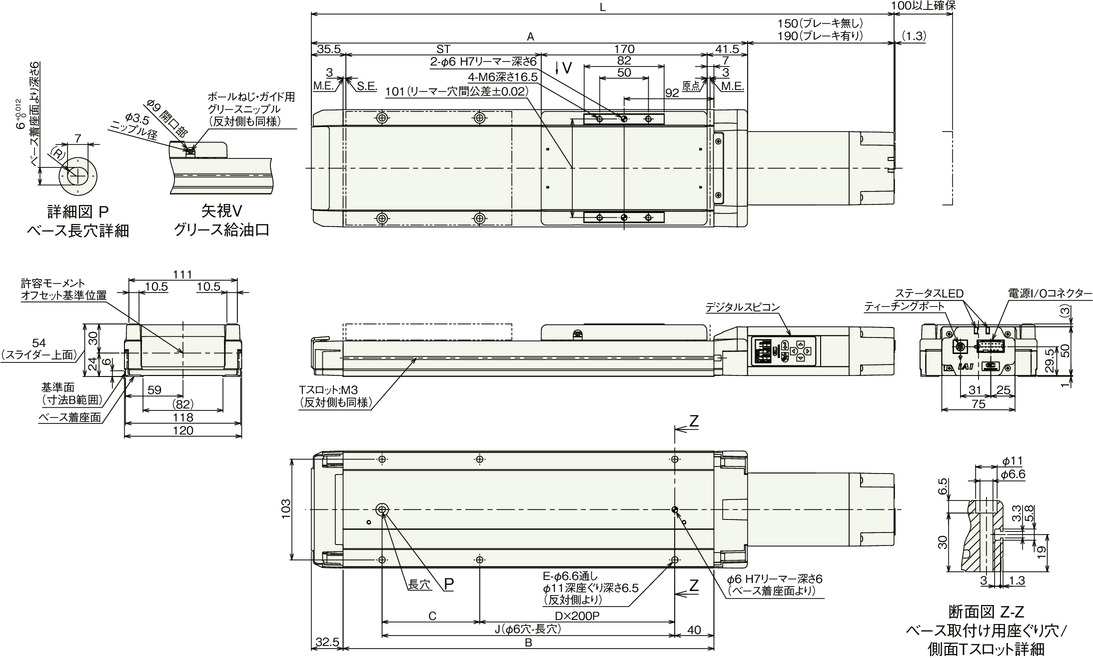

EC-DWS12 <พร้อมตัวควบคุมความเร็วแบบดิจิตอล>
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(หมายเหตุ) รูปภาพด้านล่างใช้ในกรณีที่ติดตั้งตัวควบคุมความเร็วแบบดิจิตอลด้านซ้าย (DL) หากติดตั้งตัวควบคุมความเร็วแบบดิจิตอลด้านขวา (DR) จะสลับด้านกัน
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 447 | 497 | 547 | 597 | 647 | 697 | 747 | 797 | 847 | 897 | 947 | 997 | 1047 | 1097 | 1147 | 1197 |
| มีเบรก | 487 | 537 | 587 | 637 | 687 | 737 | 787 | 837 | 887 | 937 | 987 | 1037 | 1087 | 1137 | 1187 | 1237 | |
| A | 297 | 347 | 397 | 447 | 497 | 547 | 597 | 647 | 697 | 747 | 797 | 847 | 897 | 947 | 997 | 1047 | |
| B | 230 | 280 | 330 | 380 | 430 | 480 | 530 | 580 | 630 | 680 | 730 | 780 | 830 | 880 | 930 | 980 | |
| C | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | |
| D | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | |
| E | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | |
| J | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 3.4 | 3.7 | 4.1 | 4.5 | 4.8 | 5.2 | 5.5 | 5.9 | 6.2 | 6.6 | 6.9 | 7.3 | 7.6 | 8.0 | 8.4 | 8.7 |
| มีเบรก | 3.7 | 4.0 | 4.4 | 4.7 | 5.1 | 5.5 | 5.8 | 6.2 | 6.5 | 6.9 | 7.2 | 7.6 | 7.9 | 8.3 | 8.6 | 9.0 | |
