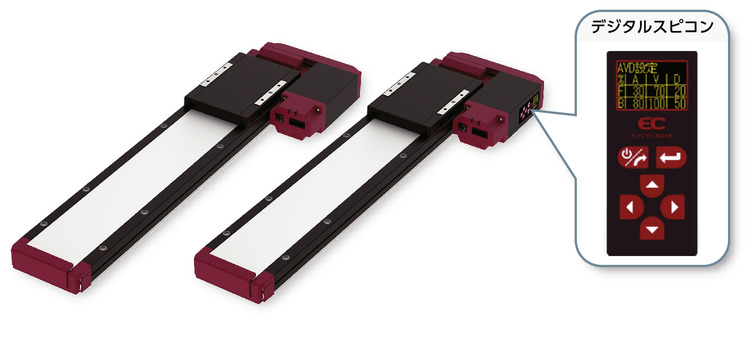

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |||||
|---|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 24 | 16 | 8 | 4 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 10 | 20 | 40 | 62 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 8 | 15 | 30 | 50 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 1000 | 720 | 420 | 210 | |
| ความเร็วต่ำสุด (มม./วินาที) | 30 | 20 | 10 | 5 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 0.5 | 0.3 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | - | - | 8 | 13.5 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | - | - | 8 | 13.5 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | - | - | 280 | 140 | |
| ความเร็วต่ำสุด (มม./วินาที) | - | - | 10 | 5 | ||
| พิกัดความเร็วเร่ง-ลด (G) | - | - | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | - | - | 0.5 | 0.3 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | - | 72 | 144 | 288 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | - | 20 | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | ||||
| แรง Hold ของเบรก (kgf) | - | - | 8 | 13.5 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 50 | 50 | 50 | 50 | |
| สโตรคสูงสุด (มม.) | 800 | 800 | 800 | 800 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | 50 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ12 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ลีด 4/8/16: ±0.02 มม., ลีด 24: ±0.03 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） |
| ฐาน | วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma： 328N･m |
| Mb： 328N･m | |
| Mc： 751N･m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 7) | Ma： 77.0N･m |
| Mb： 77.0N･m | |
| Mc： 176N･m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ (□42) (ความจุไฟฟ้า: สูงสุด 4.2A) |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 7) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางความเร่ง/น้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว *ปิดการตั้งค่าการประหยัดพลังงานขณะจัดส่ง สำหรับรายละเอียด กรุณาดูหน้า 1-23
ปิดการตั้งค่าการประหยัดพลังงาน (พาวเวอร์โหมด) หน่วยของน้ำหนักสูงสุดที่ขนย้ายได้คือ กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||
| 0.3 | 0.5 | 0.7 | 1 | |
| 0 | 10 | 8 | 6 | 3.5 |
| 360 | 10 | 8 | 6 | 3.5 |
| 460 | 10 | 8 | 6 | 3.5 |
| 500 | 10 | 7.5 | 5.5 | 3.5 |
| 580 | 10 | 6.5 | 4.5 | 3 |
| 640 | 10 | 6 | 4 | 2.5 |
| 700 | 9 | 5 | 3.5 | 2 |
| 800 | 7.5 | 4.5 | 3 | 1.5 |
| 900 | 6 | 3 | 2 | |
| 1000 | 1.5 | |||
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||
| 0.3 | 0.5 | 0.7 | 1 | |
| 0 | 20 | 14 | 9 | 7 |
| 280 | 20 | 14 | 9 | 7 |
| 320 | 20 | 14 | 9 | 6 |
| 360 | 20 | 14 | 8.5 | 5.5 |
| 420 | 20 | 12 | 7 | 5 |
| 460 | 18 | 11 | 6.5 | 4.5 |
| 500 | 16 | 10 | 6 | 4 |
| 580 | 13 | 8 | 4.5 | 3 |
| 640 | 11 | 6 | 3.5 | 2 |
| 720 | 7 | 4 | 2 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||
|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||
| 0.3 | 0.5 | 0.3 | 0.5 | |
| 0 | 40 | 30 | 8 | 7.5 |
| 140 | 40 | 30 | 8 | 7.5 |
| 160 | 40 | 30 | 8 | 7.5 |
| 190 | 40 | 30 | 8 | 7.5 |
| 220 | 40 | 25 | 7 | 6 |
| 250 | 35 | 20 | 4 | 3 |
| 280 | 30 | 16 | 3 | 2 |
| 320 | 22 | 12 | ||
| 360 | 15 | 9 | ||
| 420 | 5 | 3 | ||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.3 | |
| 0 | 62 | 13.5 |
| 65 | 62 | 13.5 |
| 75 | 62 | 13.5 |
| 95 | 62 | 13.5 |
| 110 | 62 | 13.5 |
| 125 | 55 | 11 |
| 140 | 50 | 5 |
| 160 | 42 | |
| 180 | 35 | |
| 210 | 10 | |
เปิดการตั้งค่าการประหยัดพลังงาน (โหมดประหยัดพลังงาน) หน่วยขอน้ำหนักสูงสุดที่ขนย้ายได้คือ กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.7 | |
| 0 | 8 | 5 |
| 360 | 8 | 5 |
| 460 | 8 | 4 |
| 500 | 7.5 | 3.5 |
| 580 | 6.5 | 3 |
| 640 | 5 | 2.5 |
| 700 | 4 | 1.5 |
| 800 | 1.5 | |
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.7 | |
| 0 | 15 | 7 |
| 280 | 15 | 7 |
| 320 | 15 | 7 |
| 360 | 13 | 6 |
| 420 | 11 | 5 |
| 460 | 10 | 4.5 |
| 500 | 8 | 3 |
| 580 | 4 | 1.5 |
| 640 | 2 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.3 | |
| 0 | 30 | 8 |
| 140 | 30 | 8 |
| 160 | 30 | 8 |
| 190 | 25 | 6.5 |
| 220 | 20 | 4.5 |
| 250 | 16 | 3 |
| 280 | 12 | 2 |
| 320 | 8 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.3 | |
| 0 | 50 | 13.5 |
| 65 | 50 | 13.5 |
| 75 | 50 | 13.5 |
| 95 | 50 | 11 |
| 110 | 40 | 8 |
| 125 | 32 | 6 |
| 140 | 25 | 4 |
| 160 | 15 | |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | การตั้งค่าการประหยัดพลังงาน | 50-250 (ทุกๆ 50 มม.) | 300 (มม.) | 350 (มม.) | 400 (มม.) | 450 (มม.) | 500 (มม.) | 550 (มม.) | 600 (มม.) | 650 (มม.) | 700 (มม.) | 750 (มม.) | 800 (มม.) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24 | ปิดใช้ | 1000 | 900 | 800 | 700 | 580 | 500 | 460 | 400 | 360 | |||
| เปิดใช้ | 800 | 700 | 580 | 500 | 460 | 400 | 360 | ||||||
| 16 | ปิดใช้ | 720 | 640 | 580 | 500 | 420 | 360 | 320 | 280 | 240 | 220 | 200 | |
| เปิดใช้ | 640 | 580 | 500 | 420 | 360 | 320 | 280 | 240 | 220 | 200 | |||
| 8 | ปิดใช้ | 420 ＜280＞ | 360 ＜280＞ | 280 | 250 | 220 | 190 | 170 | 150 | 130 | 110 | 90 | 85 |
| เปิดใช้ | 320＜280＞ | 280 | 250 | 220 | 190 | 170 | 150 | 130 | 110 | 90 | 85 | ||
| 4 | ปิดใช้ | 210 ＜140＞ | 180 ＜140＞ | 140 | 125 | 110 | 95 | 85 | 75 | 65 | 55 | 50 | 45 |
| เปิดใช้ | 160＜140＞ | 140 | 125 | 110 | 95 | 85 | 75 | 65 | 55 | 50 | 45 | ||
(ข้อควรระวัง) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง

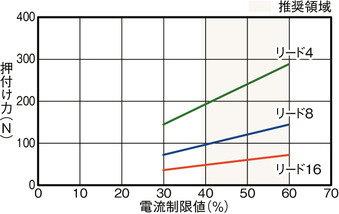

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด] (2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด กรณีเปิดใช้งานการตั้งค่าประหยัดพลังงาน สเปคหลักจะเปลี่ยนไป โปรดอ้างอิงรายละเอียดจาก "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็วและความเร็วเร่ง" (3) เมื่อดำเนินการกด กรุณาดู "แผนภาพความพันธ์ของแรงกดและค่ากระแสขีดจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315 (4) ต้องจำกัด Duty cycle ตามอุณหภูมิแวดล้อมในการทำงาน (5) โปรดระมัดระวังตามรูปแบบการติดตั้ง (6) Leads S และ H ไม่สามารถติดตั้งในแนวตั้งได้ (7) Lead S ไม่สามารถใช้งานการกดได้ (8) เกณฑ์ความยาวของส่วนที่ยื่นออกมาคือ 500 มม. หรือน้อยกว่าในทิศทาง Ma, Mb และ Mc สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109 (9) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป |
ภาพร่างแสดงขนาด

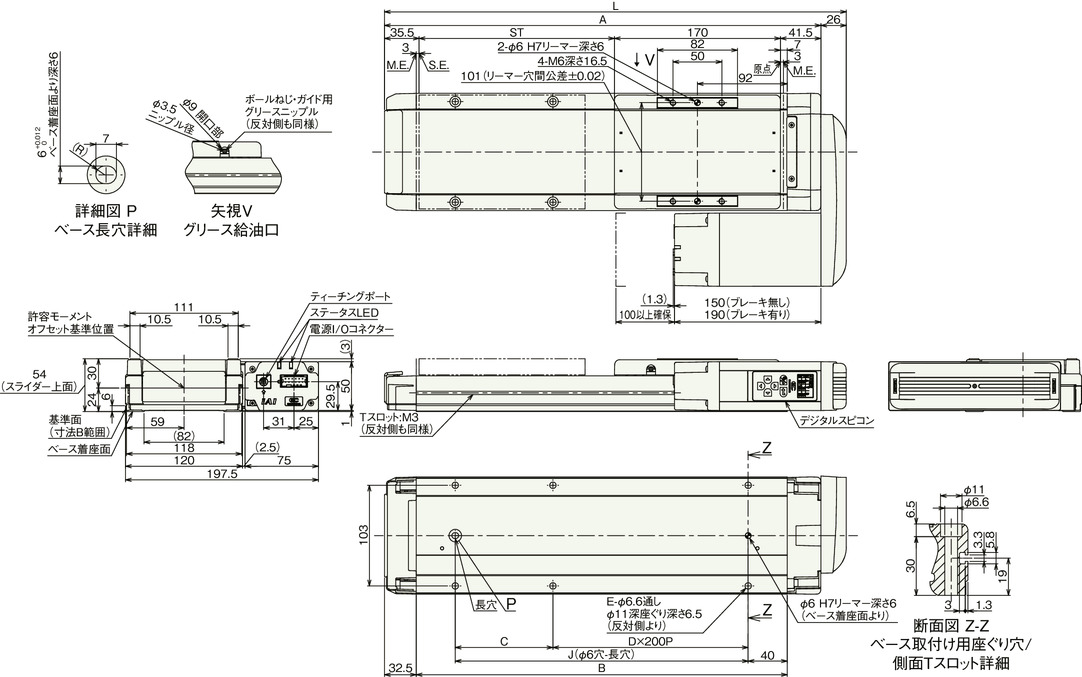

EC-WS12□R
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(ข้อควรระวัง) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 323 | 373 | 423 | 473 | 523 | 573 | 623 | 673 | 723 | 773 | 823 | 873 | 923 | 973 | 1023 | 1073 |
| A | 297 | 347 | 397 | 447 | 497 | 547 | 597 | 647 | 697 | 747 | 797 | 847 | 897 | 947 | 997 | 1047 |
| B | 230 | 280 | 330 | 380 | 430 | 480 | 530 | 580 | 630 | 680 | 730 | 780 | 830 | 880 | 930 | 980 |
| C | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 |
| D | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 |
| E | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 |
| J | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 3.9 | 4.2 | 4.6 | 4.9 | 5.3 | 5.6 | 6.0 | 6.4 | 6.7 | 7.1 | 7.4 | 7.8 | 8.1 | 8.5 | 8.8 | 9.2 |
| มีเบรก | 4.2 | 4.5 | 4.9 | 5.2 | 5.6 | 5.9 | 6.3 | 6.7 | 7 | 7.4 | 7.7 | 8.1 | 8.4 | 8.8 | 9.1 | 9.5 | |

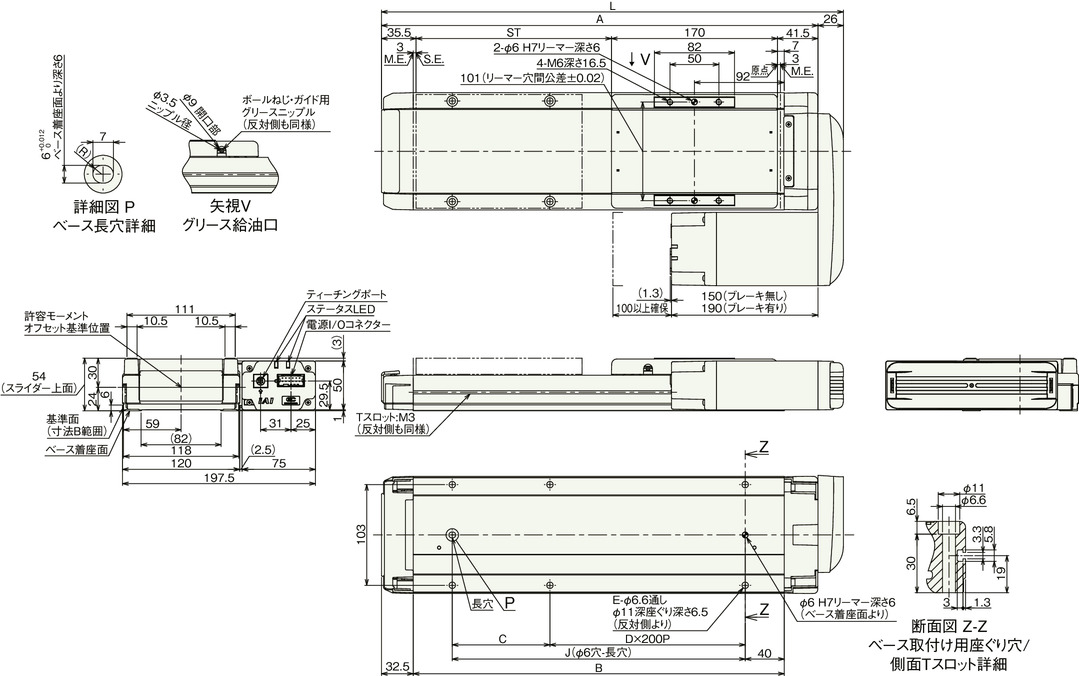

EC-DWS12□R<มีหน้าปัดดิจิทัล>
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(ข้อควรระวัง) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 323 | 373 | 423 | 473 | 523 | 573 | 623 | 673 | 723 | 773 | 823 | 873 | 923 | 973 | 1023 | 1073 |
| A | 297 | 347 | 397 | 447 | 497 | 547 | 597 | 647 | 697 | 747 | 797 | 847 | 897 | 947 | 997 | 1047 |
| B | 230 | 280 | 330 | 380 | 430 | 480 | 530 | 580 | 630 | 680 | 730 | 780 | 830 | 880 | 930 | 980 |
| C | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 |
| D | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 |
| E | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 |
| J | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 3.9 | 4.2 | 4.6 | 4.9 | 5.3 | 5.6 | 6.0 | 6.4 | 6.7 | 7.1 | 7.4 | 7.8 | 8.1 | 8.5 | 8.8 | 9.2 |
| มีเบรก | 4.2 | 4.5 | 4.9 | 5.2 | 5.6 | 5.9 | 6.3 | 6.7 | 7 | 7.4 | 7.7 | 8.1 | 8.4 | 8.8 | 9.1 | 9.5 | |
