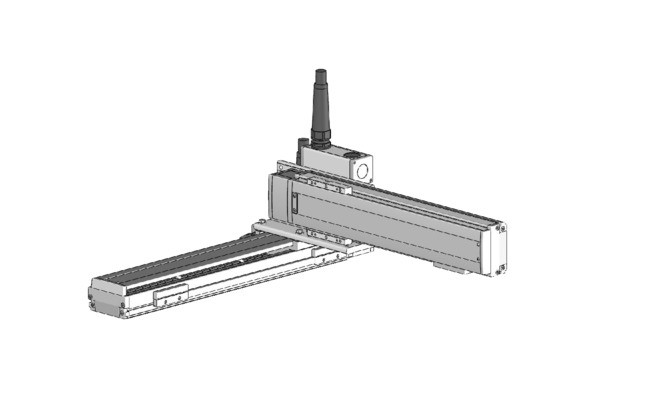

ICSB2-BA□M
ICSPB2-BA□M

คุณสมบัติพิเศษของผลิตภัณฑ์

ไฟล์ PDF คู่มือการใช้งาน

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ความเร็วสูงสุดแยกตามสโตรค

(หน่วยเป็น มม./วินาที)

	100～400	450～600	650～700	750～800	850～900
แกน X	480		330	260	210
แกน Y	480	－

สเปคร่วม

รูปแบบการขับเคลื่อน	บอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.01 มม. [±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.05 มม. [0.02 มม.]
ไกด์	แบบมีตัว Base
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ส่งกำลังมอเตอร์แกน X / Lead	60W/8 มม.
ส่งกำลังมอเตอร์แกน Y / Lead	60W/8 มม.

น้ำหนักขนย้ายแยกตามความเร็วเร่ง

หน่วยที่แสดงในตารางคือ กก.

		สโตรคแกน Y
		100	150	200	250	300	350	400
ความเร็วเร่ง (ข้อควรระวัง 4)	0.2	19.4	19.0	16.4	13.9	12.0	10.3	9.0
	0.3	19.4	19.0	16.4	13.9	12.0	10.3	9.0
	0.4	19.4	19.0	16.4	13.9	12.0	10.3	9.0
	0.5	13.1	12.7	12.4	12.0	11.7	10.1	8.9
	0.6	8.6	8.2	7.9	7.5	7.2	6.9	6.6
	0.7	5.9	5.5	5.2	4.8	4.5	4.2	3.9
	0.8	－	－	－	－	－	－	－
	0.9	－	－	－	－	－	－	－
	1	－	－	－	－	－	－	－
	1.1	－	－	－	－	－	－	－
	1.2	－	－	－	－	－	－	－

(ข้อควรระวัง 4) น้ำหนักขนย้ายในกรณีที่เครื่องทำงานด้วยความเร็วเร่งตามตารางทั้งแกน X, แกน Y

คอนโทรลเลอร์ที่ใช้ได้

โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ช่องสโตรคในรายการโมเดล ที่ระบุในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร)
(2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 15 ม.
(3) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดลดลง
(4) ความเร็วเร่งจำกัดเท่ากับ 0.4G เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง
(5) ในช่องสโตรคแกน x ที่ปรากฏในรายการโมเดล หากเป็นสเปคสายเคเบิลอิสระจะมีความยาวสูงสุดที่ 700 มม.
(6) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง

กลับหน้าบนสุด

รายละเอียดโมเดล

ทิศทาง ประกอบร่วม XY (ข้อควรระวัง 1)	รูปแบบ
1	ICSB2【ICSPB2】-BA1M-①-②③-④⑤-T2-⑥-⑦-⑧
2	ICSB2【ICSPB2】-BA2M-①-②③-④⑤-T2-⑥-⑦-⑧
3	ICSB2【ICSPB2】-BA3M-①-②③-④⑤-T2-⑥-⑦-⑧
4	ICSB2【ICSPB2】-BA4M-①-②③-④⑤-T2-⑥-⑦-⑧

(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XY โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 8 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่างนี้

คำอธิบายสัญลักษณ์ในโมเดล

เลขที่	เนื้อหา	รายละเอียดที่ระบุ
①	ชนิดเอนโค้ดเดอร์	WA : แบบสัมบูรณ์ไร้แบตเตอรี่
②	สโตรคแกน X (ข้อควรระวัง 2)	10：100 มม. 　　～ 90：900 มม. (70：700 มม.)
③	แกน X อุปกรณ์เสริม	โปรดดูตารางอ็อปชั่นเสริม
④	สโตรคแกน Y	10：100 มม. 　　～ 40：400 มม.
⑤	แกน Y อ็อปชั่นเสริม	โปรดดูตารางอ็อปชั่นเสริม
⑥	ความยาวสายเคเบิล	3L：3 ม. 5L：5 ม. □L：□ ม.
⑦	การเดินสายเคเบิลแกน Y	SC : สายเคเบิลอิสระ CT : รางกระดูกงู
⑧	การเดินสายเคเบิลแกน Z (อ็อปชั่นเสริม) (ข้อควรระวัง 3)	CT : รางกระดูกงู

(ข้อควรระวัง 2) สเปคสายเคเบิลอิสระ สโตรคสูงสุดของแกน X จะเท่ากับ 700 มม.

(ข้อควรระวัง 3) ช่องการเดินสายเคเบิลแกน Z ที่ปรากฏในตารางโมเดล ให้กรอกเฉพาะกรณีที่จำเป็นเท่านั้น เฉพาะกรณีเดินสายเคเบิลแกน Y แบบ [CT] เท่านั้นที่สามารถเลือกได้ ขนาดมิติภายนอก โปรดดูที่หน้า 4-26

ทิศทาง ประกอบร่วม XY

แกนโครงสร้าง

ชื่อเรียกแกน	รูปแบบ	หน้าสำหรับอ้างอิง
แกน X	ISB【ISPB】-SXM-①-60-8-②-T2-⑨-③	2-341
แกน Y	ISB【ISPB】-SXM-①-60-8-④-T2-⑨-⑤	2-341

(ข้อควรระวัง) โมเดล 1 - 5 ข้างต้น โปรดดูสัญลักษณ์ในโมเดลที่ปรากฏในตารางข้างบน อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)

(ข้อควรระวัง) หมายเลข 9 ในโมเดลข้างต้น มีระบุทิศทางการนำสายเคเบิลออก ทิศทางการนำสายออก โปรดดูที่หน้า 4-25

ภาพร่างแสดงขนาด

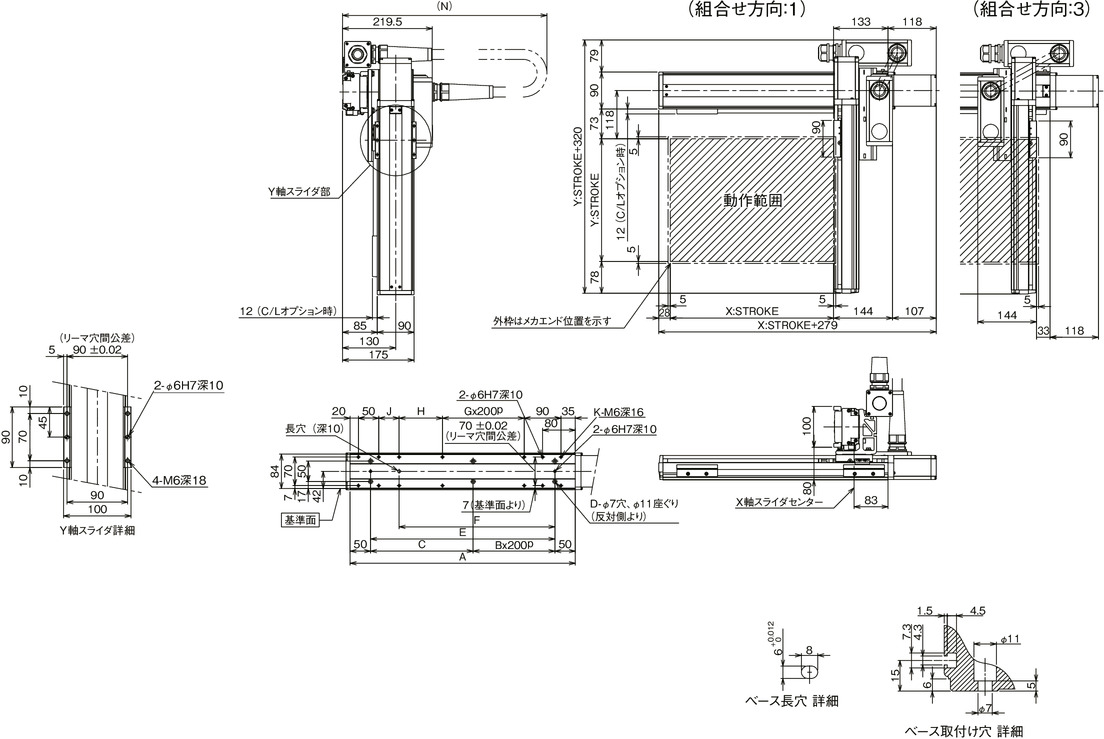

ICSB2【ICSPB2】-BA□M-SC (สเปคแบบสายเคเบิลอิสระ)

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

สโตรคแกน X	100	150	200	250	300	350	400	450	500	550	600	650	700
A	251	301	351	401	451	501	551	601	651	701	751	801	851
B	0	0	0	1	1	1	1	2	2	2	2	3	3
C	151	201	251	101	151	201	251	101	151	201	251	101	151
D	4	4	4	6	6	6	6	8	8	8	8	10	10
E	151	201	251	301	351	401	451	501	551	601	651	701	751
F	131	131	181	231	281	331	381	431	481	531	581	631	681
G	0	0	0	0	0	0	1	1	1	1	2	2	2
H	56	56	106	156	206	256	106	156	206	256	106	156	206
J	0	50	50	50	50	50	50	50	50	50	50	50	50
K	8	10	10	10	10	10	12	12	12	12	14	14	14
N	500	550	550	600	600	650	650	650	700	700	750	750	800

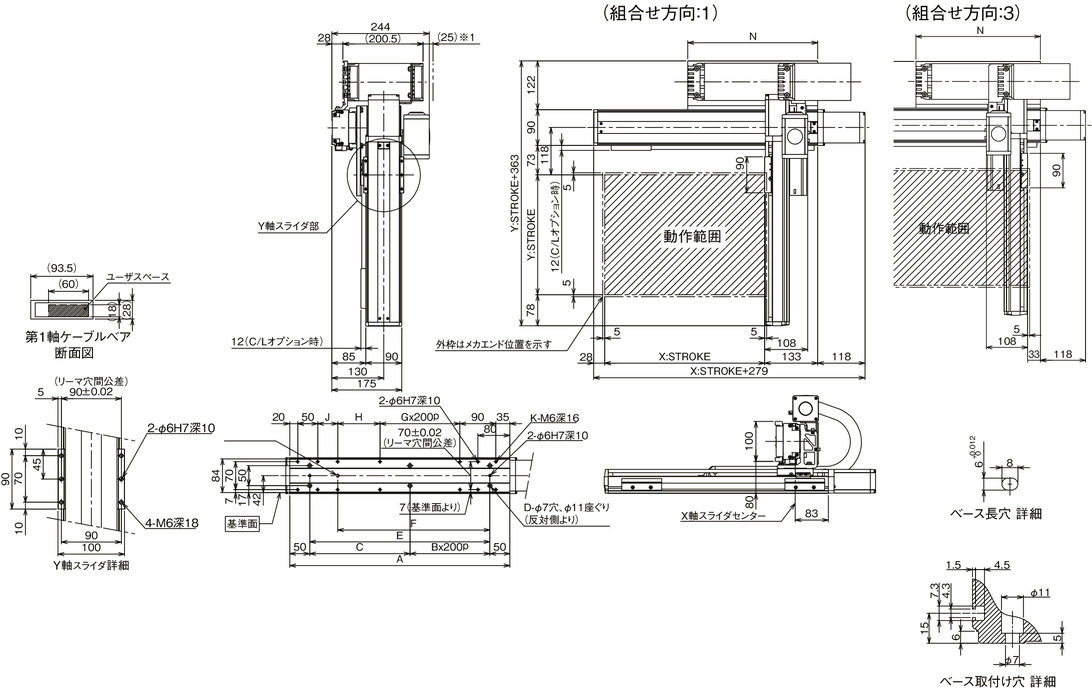

ICSB2【ICSPB2】-BA□M-CT (สเปคมีรางกระดูกงู)

*1 รางกระดูกงูอาจพองตัวขึ้นไปทางด้านบนได้ถึง 25 มม.

สโตรคแกน X	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900
A	251	301	351	401	451	501	551	601	651	701	751	801	851	901	951	1001	1051
B	0	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4
C	151	201	251	101	151	201	251	101	151	201	251	101	151	201	251	101	151
D	4	4	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12
E	151	201	251	301	351	401	451	501	551	601	651	701	751	801	851	901	951
F	131	131	181	231	281	331	381	431	481	531	581	631	681	731	781	831	881
G	0	0	0	0	0	0	1	1	1	1	2	2	2	2	3	3	3
H	56	56	106	156	206	256	106	156	206	256	106	156	206	256	106	156	206
J	0	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50
K	8	10	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16
N	175	200	225	250	275	300	325	350	375	400	425	450	475	500	525	550	575

กลับหน้าข้อมูลผลิตภัณฑ์

สโตรคแกน X	100	150	200	250	300	350	400	450	500	550	600	650	700
A	251	301	351	401	451	501	551	601	651	701	751	801	851
B	0	0	0	1	1	1	1	2	2	2	2	3	3
C	151	201	251	101	151	201	251	101	151	201	251	101	151
D	4	4	4	6	6	6	6	8	8	8	8	10	10
E	151	201	251	301	351	401	451	501	551	601	651	701	751
F	131	131	181	231	281	331	381	431	481	531	581	631	681
G	0	0	0	0	0	0	1	1	1	1	2	2	2
H	56	56	106	156	206	256	106	156	206	256	106	156	206
J	0	50	50	50	50	50	50	50	50	50	50	50	50
K	8	10	10	10	10	10	12	12	12	12	14	14	14
N	500	550	550	600	600	650	650	650	700	700	750	750	800

สโตรคแกน X	100	150	200	250	300	350	400	450	500	550	600	650	700
A	251	301	351	401	451	501	551	601	651	701	751	801	851
B	0	0	0	1	1	1	1	2	2	2	2	3	3
C	151	201	251	101	151	201	251	101	151	201	251	101	151
D	4	4	4	6	6	6	6	8	8	8	8	10	10
E	151	201	251	301	351	401	451	501	551	601	651	701	751
F	131	131	181	231	281	331	381	431	481	531	581	631	681
G	0	0	0	0	0	0	1	1	1	1	2	2	2
H	56	56	106	156	206	256	106	156	206	256	106	156	206
J	0	50	50	50	50	50	50	50	50	50	50	50	50
K	8	10	10	10	10	10	12	12	12	12	14	14	14
N	500	550	550	600	600	650	650	650	700	700	750	750	800

ICSB2-BA□MICSPB2-BA□M
