ICSB2-BK□H
ICSPB2-BK□H

ไฟล์ PDF คู่มือการใช้งาน

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ความเร็วสูงสุดแยกตามสโตรค

(หน่วยเป็น มม./วินาที)

	100～700	750～800	850～900	950～1000	1050～1100	1150～1200	1250～1300
แกน X	2400		1840	1530	1290	1100	880
แกน Y	2400	－

สเปคร่วม

รูปแบบการขับเคลื่อน	บอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	แกน X ±0.02 มม. [±0.01 มม.] แกน Y ±0.01 มม. [±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.05 มม. [0.02 มม.]
ไกด์	แบบมีตัว Base
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ส่งกำลังมอเตอร์แกน X / Lead	600W/40 มม.
ส่งกำลังมอเตอร์แกน Y / Lead	400W/40 มม.

น้ำหนักขนย้ายแยกตามความเร็วเร่ง

หน่วยที่แสดงในตารางคือ กก.

		สโตรคแกน Y
		100	150	200	250	300	350	400	450	500	550	600	650	700
ความเร็วเร่ง (ข้อควรระวัง 4)	0.2	36.6	35.8	35.0	34.2	33.5	32.7	32.0	31.1	30.3	29.5	28.8	28.0	27.3
	0.3	36.6	35.8	35.0	34.2	33.5	32.7	32.0	31.1	30.3	29.5	28.8	28.0	27.3
	0.4	23.1	22.3	21.5	20.7	20.0	19.2	18.5	17.6	16.8	16.0	15.3	14.5	13.8
	0.5	15.0	14.2	13.4	12.6	11.9	11.1	10.4	9.5	8.7	7.9	7.2	6.4	5.7
	0.6	9.6	8.8	8.0	7.2	6.5	5.7	5.0	4.1	3.3	2.5	1.8	1.0	－
	0.7	6.0	5.2	4.4	3.6	2.9	2.1	1.4	0.5	－	－	－	－	－
	0.8	2.4	1.6	0.8	－	－	－	－	－	－	－	－	－	－
	0.9	－	－	－	－	－	－	－	－	－	－	－	－	－
	1	－	－	－	－	－	－	－	－	－	－	－	－	－
	1.1	－	－	－	－	－	－	－	－	－	－	－	－	－
	1.2	－	－	－	－	－	－	－	－	－	－	－	－	－

(ข้อควรระวัง 4) น้ำหนักขนย้ายในกรณีที่เครื่องทำงานด้วยความเร็วเร่งตามตารางทั้งแกน X, แกน Y

คอนโทรลเลอร์ที่ใช้ได้

โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ช่องสโตรคในรายการโมเดล ที่ระบุในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร)
(2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 20 ม.
(3) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดลดลง
(4) ความเร็วเร่งจำกัดเท่ากับ 0.3G เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง
(5) ในช่องสโตรคแกน x ที่ปรากฏในรายการโมเดล หากเป็นสเปคสายเคเบิลอิสระจะมีความยาวสูงสุดที่ 1000 มม.
(6) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง

กลับหน้าบนสุด

รายละเอียดโมเดล

ทิศทาง ประกอบร่วม XY (ข้อควรระวัง 1)	รูปแบบ
1	ICSB2【ICSPB2】-BK1H-①-②A3③-④⑤-T2-⑥-⑦-⑧
2	ICSB2【ICSPB2】-BK2H-①-②A1③-④⑤-T2-⑥-⑦-⑧
3	ICSB2【ICSPB2】-BK3H-①-②A3③-④⑤-T2-⑥-⑦-⑧
4	ICSB2【ICSPB2】-BK4H-①-②A1③-④⑤-T2-⑥-⑦-⑧

(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XY โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 8 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่างนี้

คำอธิบายสัญลักษณ์ในโมเดล

เลขที่	เนื้อหา	รายละเอียดที่ระบุ
①	ชนิดเอนโค้ดเดอร์	A : แบบสัมบูรณ์ I : แบบเพิ่มค่า
②	สโตรคแกน X (ข้อควรระวัง 2)	10：100 มม. ～ 130：1300 มม.（100：1000 มม.）
③	แกน X อุปกรณ์เสริม	โปรดดูตารางอ็อปชั่นเสริม
④	สโตรคแกน Y	10：100 มม. ～ 70：700 มม.
⑤	แกน Y อ็อปชั่นเสริม	โปรดดูตารางอ็อปชั่นเสริม
⑥	ความยาวสายเคเบิล	3L：3 ม. 5L：5 ม. □L：□ ม.
⑦	การเดินสายเคเบิลแกน Y	SC : สายเคเบิลอิสระ CT : รางกระดูกงู
⑧	การเดินสายเคเบิลแกน Z (อ็อปชั่นเสริม) (ข้อควรระวัง 3)	CT : รางกระดูกงู

(ข้อควรระวัง 2) สเปคสายเคเบิลอิสระ สโตรคสูงสุดของแกน X จะเท่ากับ 1000 มม.

(ข้อควรระวัง 3) ช่องการเดินสายเคเบิลแกน Z ที่ปรากฏในตารางโมเดล ให้กรอกเฉพาะกรณีที่จำเป็นเท่านั้น เฉพาะกรณีเดินสายเคเบิลแกน Y แบบ [CT] เท่านั้นที่สามารถเลือกได้ ขนาดมิติภายนอก โปรดดูที่หน้า 4-26

ทิศทาง ประกอบร่วม XY

แกนโครงสร้าง

ชื่อเรียกแกน	รูปแบบ	หน้าสำหรับอ้างอิง
แกน X	ISA【ISPA】-WXM-①-600-40-②-T2-⑨-③	2-433
แกน Y	ISB【ISPB】-LXM-①-400-40-④-T2-⑨-⑤	2-393

(ข้อควรระวัง) โมเดล 1 - 5 ข้างต้น โปรดดูสัญลักษณ์ในโมเดลที่ปรากฏในตารางข้างบน อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)

(ข้อควรระวัง) หมายเลข 9 ในโมเดลข้างต้น มีระบุทิศทางการนำสายเคเบิลออก ทิศทางการนำสายออก โปรดดูที่หน้า 4-25

ภาพร่างแสดงขนาด

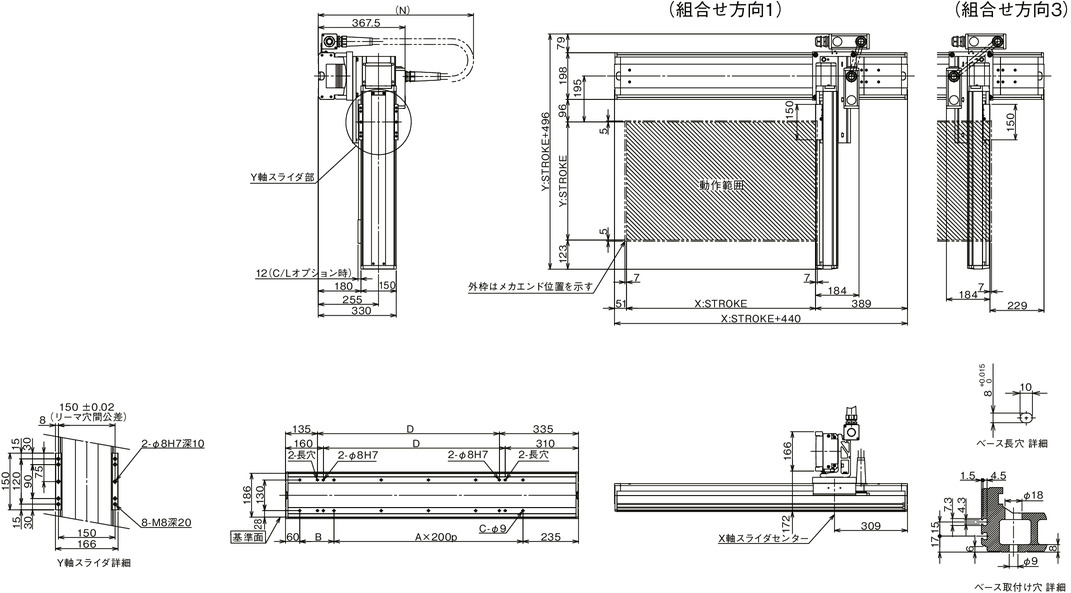

ICSB2【ICSPB2】-BK□H-SC (สเปคแบบสายเคเบิลอิสระ)

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

สโตรคแกน X	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
A	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5
B	245	295	145	195	245	295	145	195	245	295	145	195	245	295	145	195	245	295	145
C	4	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14
D	70	120	170	220	270	320	370	420	470	520	570	620	670	720	770	820	870	920	970
N	450	450	500	500	550	550	600	600	650	650	700	700	700	750	750	800	800	850	850

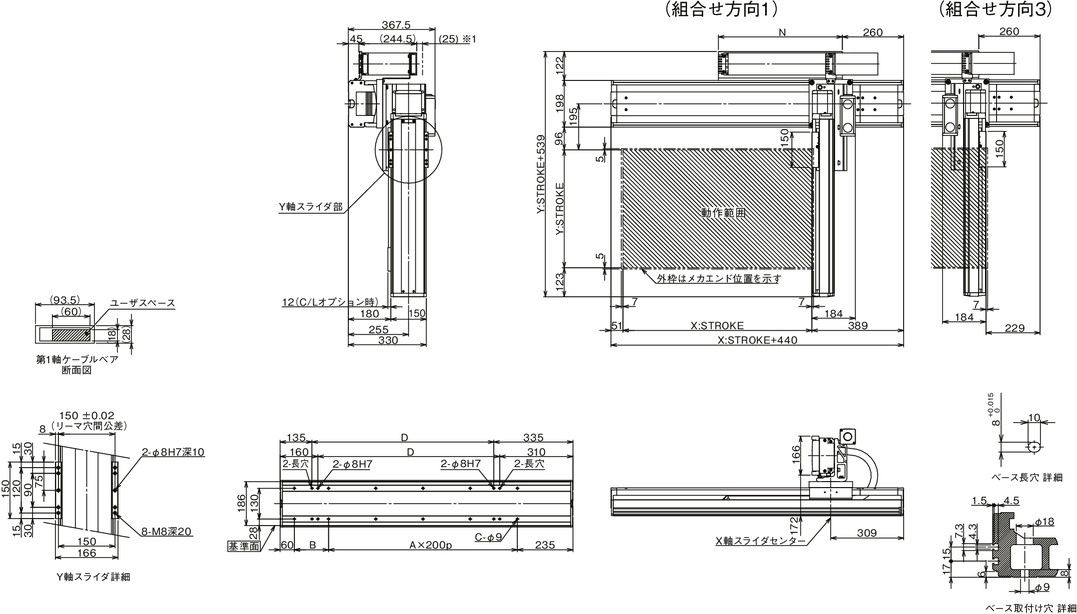

ICSB2【ICSPB2】-BK□H-CT (สเปคมีรางกระดูกงู)

*1 รางกระดูกงูอาจพองตัวขึ้นไปทางด้านบนได้ถึง 25 มม.

สโตรคแกน X	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
A	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6
B	245	295	145	195	245	295	145	195	245	295	145	195	245	295	145	195	245	295	145	195	245	295	145	195	245
C	4	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16
D	70	120	170	220	270	320	370	420	470	520	570	620	670	720	770	820	870	920	970	1020	1070	1120	1170	1220	1270
N	175	200	225	250	275	300	325	350	375	400	425	450	475	500	525	550	575	600	625	650	675	700	725	750	775

กลับหน้าข้อมูลผลิตภัณฑ์

สโตรคแกน X	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
A	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5
B	245	295	145	195	245	295	145	195	245	295	145	195	245	295	145	195	245	295	145
C	4	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14
D	70	120	170	220	270	320	370	420	470	520	570	620	670	720	770	820	870	920	970
N	450	450	500	500	550	550	600	600	650	650	700	700	700	750	750	800	800	850	850

สโตรคแกน X	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
A	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5
B	245	295	145	195	245	295	145	195	245	295	145	195	245	295	145	195	245	295	145
C	4	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14
D	70	120	170	220	270	320	370	420	470	520	570	620	670	720	770	820	870	920	970
N	450	450	500	500	550	550	600	600	650	650	700	700	700	750	750	800	800	850	850

ICSB2-BK□HICSPB2-BK□H
