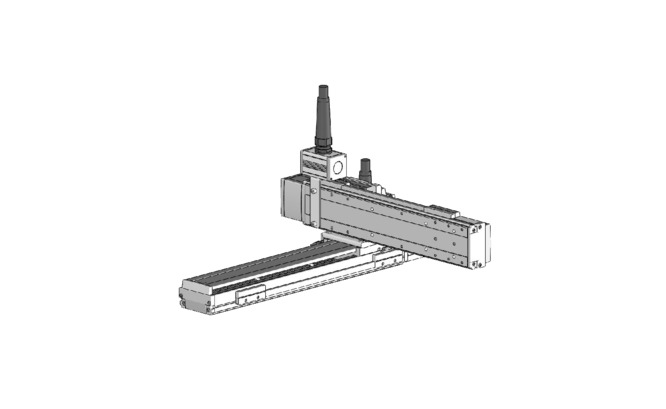

ICSB2-SG□H
ICSPB2-SG□H

คุณสมบัติพิเศษของผลิตภัณฑ์

ความเร็วสูงสุดแยกตามสโตรค

(หน่วยเป็น มม./วินาที)


100～600650～800
แกน X1200
แกน Y1200－

สเปคร่วม

รูปแบบการขับเคลื่อนบอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.01 มม. [±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.05 มม. [0.02 มม.]
ไกด์แบบมีตัว Base
ฐานวัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ส่งกำลังมอเตอร์แกน X / Lead200W/20 มม.
ส่งกำลังมอเตอร์แกน Y / Lead200W/20 มม.

น้ำหนักขนย้ายแยกตามความเร็วเร่ง

หน่วยที่แสดงในตารางคือ กก.


สโตรคแกน Y
100150200250300350400450500550600
ความเร็วเร่ง (ข้อควรระวัง 2)0.229.228.427.726.925.720.817.114.011.69.47.6
0.329.228.427.726.925.720.817.114.011.69.47.6
0.427.526.726.025.224.420.817.114.011.69.47.6
0.518.517.717.016.215.414.613.813.011.69.47.6
0.612.211.410.79.99.18.37.56.76.05.24.5
0.77.76.96.25.44.63.83.02.21.50.7－
0.85.04.23.52.71.91.1－－－－－
0.92.31.50.8－－－－－－－－
1－－－－－－－－－－－
1.1－－－－－－－－－－－
1.2－－－－－－－－－－－

(ข้อควรระวัง 2) น้ำหนักขนย้ายในกรณีที่เครื่องทำงานด้วยความเร็วเร่งตามตารางทั้งแกน X, แกน Y

คอนโทรลเลอร์ที่ใช้ได้

โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ช่องสโตรคในรายการโมเดล ที่ระบุในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร)
(2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 15 ม.
(3) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดลดลง
(4) ความเร็วเร่งจำกัดเท่ากับ 0.4G เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง
(5) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง

กลับหน้าบนสุด

รายละเอียดโมเดล

ทิศทาง ประกอบร่วม XY
(ข้อควรระวัง 1)		รูปแบบ
1ICSB2【ICSPB2】-SG1H-①-②③-④⑤-T2-⑥-⑦
2ICSB2【ICSPB2】-SG2H-①-②③-④⑤-T2-⑥-⑦
3ICSB2【ICSPB2】-SG3H-①-②③-④⑤-T2-⑥-⑦
4ICSB2【ICSPB2】-SG4H-①-②③-④⑤-T2-⑥-⑦

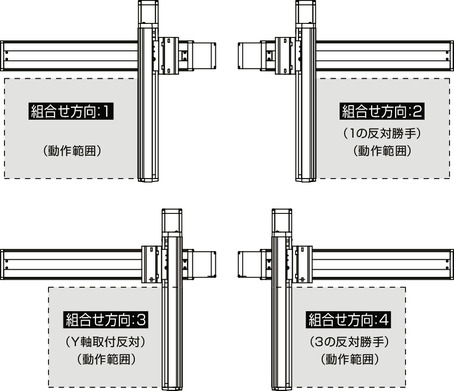

(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XY โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 7 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่างนี้

คำอธิบายสัญลักษณ์ในโมเดล

เลขที่เนื้อหารายละเอียดที่ระบุ
①ชนิดเอนโค้ดเดอร์WA : แบบสัมบูรณ์ไร้แบตเตอรี่
②สโตรคแกน X10：100 มม.
　　～
80：800 มม.
③แกน X อุปกรณ์เสริมโปรดดูตารางอ็อปชั่นเสริม
④สโตรคแกน Y10：100 มม.
　　～
60：600 มม.
⑤แกน Y อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
⑥ความยาวสายเคเบิล3L：3 ม.
5L：5 ม.
□L：□ ม.
⑦การเดินสายเคเบิลแกน YSC : สายเคเบิลอิสระ

ทิศทาง ประกอบร่วม XY

แกนโครงสร้าง

ชื่อเรียกแกนรูปแบบหน้าสำหรับอ้างอิง
แกน XISB【ISPB】-LXM-①-200-20-②-T2-⑧-③2-389
แกน YISB【ISPB】-LXM-①-200-20-④-T2-⑧-⑤2-389

(ข้อควรระวัง) โมเดล 1 - 5 ข้างต้น โปรดดูสัญลักษณ์ในโมเดลที่ปรากฏในตารางข้างบน อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)

(ข้อควรระวัง) หมายเลข 8 ในโมเดลข้างต้น มีระบุทิศทางการนำสายเคเบิลออก ทิศทางที่นำออก โปรดดูที่หน้า 4-25

ภาพร่างแสดงขนาด

ICSB2【ICSPB2】-SG□H-SC (สเปคแบบสายเคเบิลอิสระ)

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

สโตรคแกน X100150200250300350400450500550600650700750800
A3383884384885385886386887387888388889389881038
B001111222233334
C238288138188238288138188238288138188238288138
D44666688881010101012
E238288338388438488538588638688738788838888938
F168218268318368418468518568618668718768818868
G000000111122223
H3383133183233283133183233283133183233283133
J101010101010121212121414141416

N
แกน X
แกน Y		100150200250300350400450500550600650700750800
100600650650700700750750750800800850850900900950
150650650700700750750750800800850850900900950950
200650650700700750750750800800850850900900950950
2506507007007507507508008008508509009009509501000
3006507007007507507508008008508509009009509501000
35070070075075075080080085085090090095095010001000
40070070075075075080080085085090090095095010001000
450700750750750800800850850900900950950100010001000
500700750750750800800850850900900950950100010001000
5507507507508008008508509009009509501000100010001050
6007507507508008008508509009009509501000100010001050
