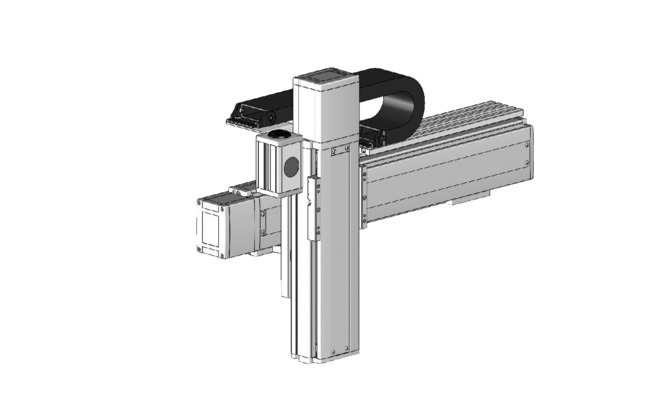

ICSB2-YBG□S
ICSPB2-YBG□S

ความเร็วสูงสุดแยกตามสโตรค

(หน่วยเป็น มม./วินาที)


100~500550~800850~900950~10001050~11001150~12001250~1300
แกน Y24001840153012901100880
แกน Z1200

สเปคร่วม

รูปแบบการขับเคลื่อนบอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.01 มม. [±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.05 มม. [0.02 มม.]
ไกด์แบบมีตัว Base
ฐานวัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ส่งกำลังมอเตอร์แกน Y / Lead400W/40 มม.
ส่งกำลังมอเตอร์แกน Z / Lead400W/20 มม.

น้ำหนักขนย้ายแยกตามความเร็วเร่ง

หน่วยที่แสดงในตารางคือ กก.


สโตรคแกน Z
100150200250300350400450500
ความเร็วเร่ง (ข้อควรระวัง 3)0.220.020.020.020.020.020.019.718.918.0
0.320.020.020.020.020.020.019.718.918.0
0.420.020.020.020.020.020.019.718.918.0
0.517.016.315.514.714.013.212.511.710.8
0.612.611.811.010.29.58.78.07.26.3
0.79.08.27.46.65.95.14.43.62.7
0.87.26.45.64.84.13.32.61.80.9
0.95.44.63.83.02.31.50.8
13.62.82.01.20.5
1.1
1.2

(ข้อควรระวัง 3) ความเร็วเร่งคือกรณีที่เหมือนกันทั้งแกน Y, แกน Z

คอนโทรลเลอร์ที่ใช้ได้

โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ช่องสโตรคในรายการโมเดล ที่ระบุในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร)
(2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน Y (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน Y) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 15 ม.
(3) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดลดลง
(4) ความเร็วเร่งจำกัดเท่ากับ 0.4G เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง
(5) ในช่องสโตรคแกน Y ที่ปรากฏในรายการโมเดล หากเป็นสเปคสายเคเบิลอิสระจะมีความยาวสูงสุดที่ 700 มม.
(6) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง

กลับหน้าบนสุด

รายละเอียดโมเดล

ทิศทาง ประกอบร่วม YZ
(ข้อควรระวัง 1)
รูปแบบ
1ICSB2【ICSPB2】-YBG1S-①-②③-④⑤-T2-⑥-⑦
2ICSB2【ICSPB2】-YBG2S-①-②③-④⑤-T2-⑥-⑦

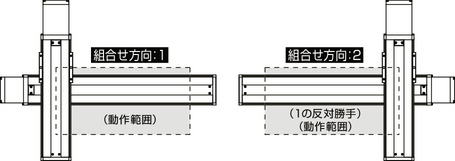

(ข้อควรระวัง 1) ทิศทางการประกอบร่วม YZ โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 7 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่างนี้

คำอธิบายสัญลักษณ์ในโมเดล

เลขที่เนื้อหารายละเอียดที่ระบุ
ชนิดเอนโค้ดเดอร์WA : แบบสัมบูรณ์ไร้แบตเตอรี่
สโตรคแกน Y (ข้อควรระวัง 2)10:100 มม.

130:1300 มม.(70:700 มม.)
แกน Y อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
สโตรคแกน Z10:100 มม.

50:500 มม.
แกน Z อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
ความยาวสายเคเบิล3L:3 ม.
5L:5 ม.
□L:□ ม.
การเดินสายเคเบิลแกน ZSC : สายเคเบิลอิสระ
CT : รางกระดูกงู

(ข้อควรระวัง 2) สเปคสายเคเบิลอิสระ สโตรคสูงสุดของแกน Y จะเท่ากับ 700 มม.

ทิศทางประกอบ YZ

แกนโครงสร้าง

ชื่อเรียกแกนรูปแบบหน้าสำหรับอ้างอิง
แกน YISB【ISPB】-LXM-①-400-40-②-T2-⑧-③2-393
แกน ZISB【ISPB】-LXM-①-400-20-④-T2-⑧-⑤2-393

(ข้อควรระวัง) โมเดล 1 - 5 ข้างต้น โปรดดูสัญลักษณ์ในโมเดลที่ปรากฏในตารางข้างบน อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)

(ข้อควรระวัง) หมายเลข 8 ในโมเดลข้างต้น มีระบุทิศทางการนำสายเคเบิลออก ทิศทางที่นำออก โปรดดูที่หน้า 4-25

ภาพร่างแสดงขนาด

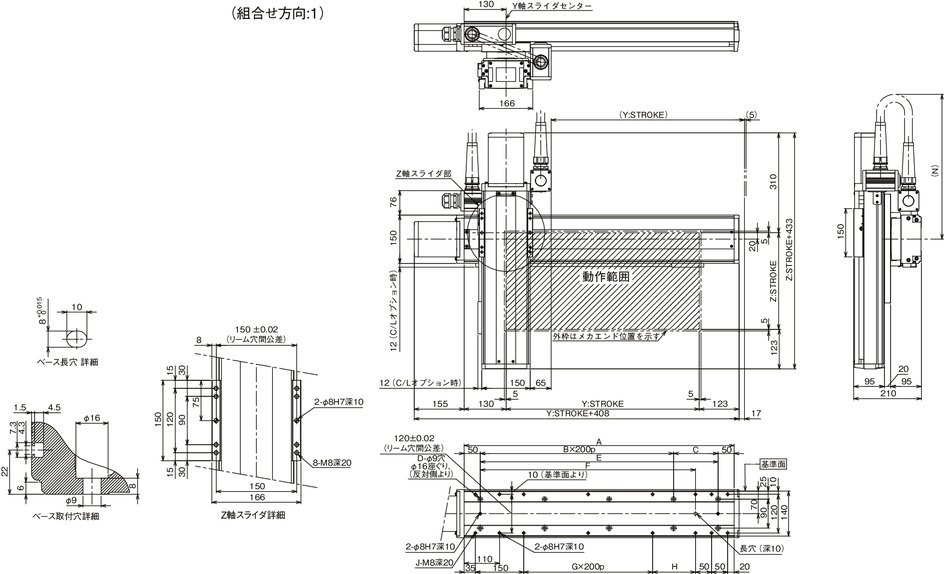

ICSB2【ICSPB2】-YBG□S-SC (สเปคแบบสายเคเบิลอิสระ)

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

สโตรคแกน Y100150200250300350400450500550600650700
A338388438488538588638688738788838888938
B0011112222333
C238288138188238288138188238288138188238
D4466668888101010
E238288338388438488538588638688738788838
F168218268318368418468518568618668718768
G0000001111222
H3383133183233283133183233283133183233
J10101010101012121212141414
N550550550600600650650700700750750750800

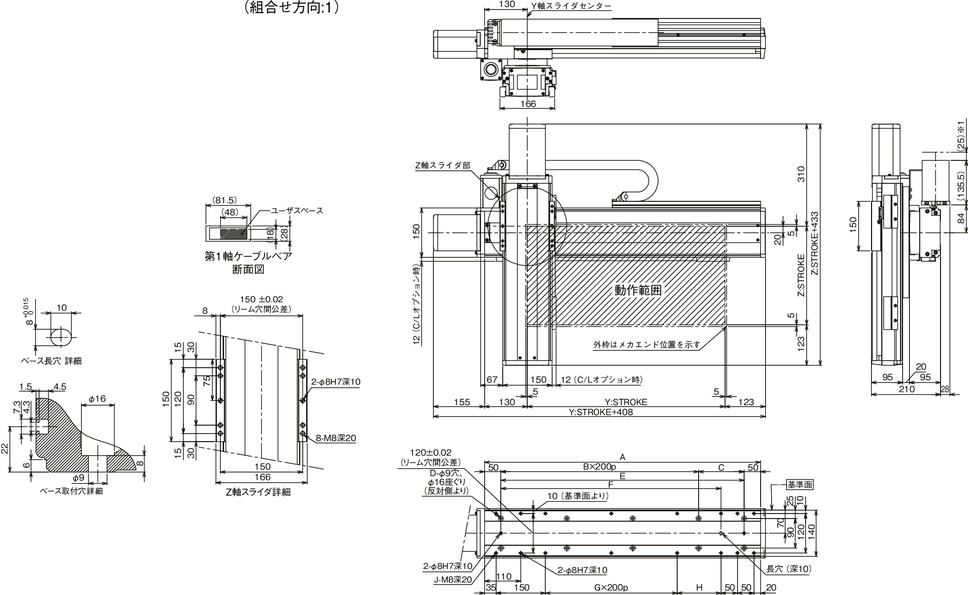

ICSB2【ICSPB2】-YBG□S-CT (สเปคมีรางกระดูกงู)

*1 รางกระดูกงูอาจพองตัวขึ้นไปทางด้านบนได้ถึง 25 มม.

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

สโตรคแกน Y1001502002503003504004505005506006507007508008509009501000105011001150120012501300
A33838843848853858863868873878883888893898810381088113811881238128813381388143814881538
B0011112222333344445555666
C238288138188238288138188238288138188238288138188238288138188238288138188238
D4466668888101010101212121214141414161616
E238288338388438488538588638688738788838888938988103810881138118812381288133813881438
F16821826831836841846851856861866871876881886891896810181068111811681218126813181368
G0000001111222233334444555
H3383133183233283133183233283133183233283133183233283133183233283133183233
J10101010101012121212141414141616161618181818202020
