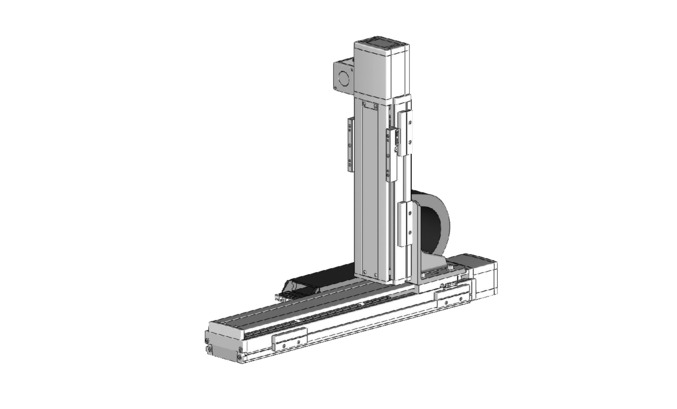

ICSB2-ZD□H
ICSPB2-ZD□H

คุณสมบัติพิเศษของผลิตภัณฑ์

ความเร็วสูงสุดแยกตามสโตรค

(หน่วยเป็น มม./วินาที)


100～400800～11001200130014001500
แกน X－120011001000950800
แกน Z600－

(หน่วยเป็น มม./วินาที)


16001700180019002000
แกน X700600550500450
แกน Z－

สเปคร่วม

รูปแบบการขับเคลื่อนบอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.01 มม. [±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.05 มม. [0.02 มม.]
ไกด์แบบมีตัว Base
ฐานวัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ส่งกำลังมอเตอร์แกน X / Lead200W/20 มม.
ส่งกำลังมอเตอร์แกน Z / Lead200W/10 มม.

น้ำหนักขนย้ายแยกตามความเร็วเร่ง

หน่วยที่แสดงในตารางคือ กก.


สโตรคแกน Z
100150200250300350400
ความเร็วเร่ง (ข้อควรระวัง 2)0.220.020.020.019.818.316.815.4
0.320.019.217.315.513.912.411.1
0.418.316.014.112.310.79.38.0

(ข้อควรระวัง 2) ความเร็วเร่งคือกรณีที่เหมือนกันทั้งแกน X, แกน Z

คอนโทรลเลอร์ที่ใช้ได้

โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ช่องสโตรคในรายการโมเดล ที่ระบุในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร)
(2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 15 ม.
(3) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดลดลง
(4) ความเร็วเร่งจำกัดเท่ากับ 0.4G เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง
(5) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง

กลับหน้าบนสุด

รายละเอียดโมเดล

ทิศทาง ประกอบร่วม XZ
(ข้อควรระวัง 1)		รูปแบบ
1ICSB2【ICSPB2】-ZD1H-①-②③-④⑤-T2-⑥-⑦
2ICSB2【ICSPB2】-ZD2H-①-②③-④⑤-T2-⑥-⑦
3ICSB2【ICSPB2】-ZD3H-①-②③-④⑤-T2-⑥-⑦
4ICSB2【ICSPB2】-ZD4H-①-②③-④⑤-T2-⑥-⑦
5ICSB2【ICSPB2】-ZD5H-①-②③-④⑤-T2-⑥-⑦
6ICSB2【ICSPB2】-ZD6H-①-②③-④⑤-T2-⑥-⑦

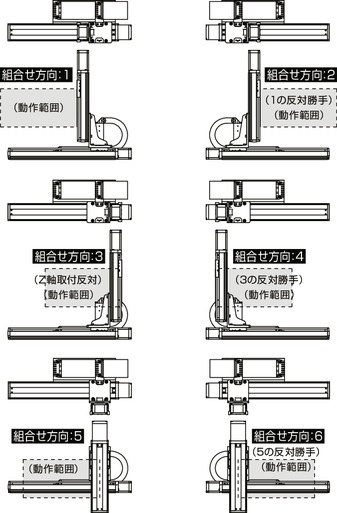

(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XZ โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 7 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่างนี้

คำอธิบายสัญลักษณ์ในโมเดล

เลขที่เนื้อหารายละเอียดที่ระบุ
①ชนิดเอนโค้ดเดอร์WA : แบบสัมบูรณ์ไร้แบตเตอรี่
②สโตรคแกน X80：800 มม.
　　～
200：2000 มม.
③แกน X อุปกรณ์เสริมโปรดดูตารางอ็อปชั่นเสริม
④สโตรคแกน Z10：100 มม.
　　～
40：400 มม.
⑤แกน Z อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
⑥ความยาวสายเคเบิล3L：3 ม.
5L：5 ม.
□L：□ ม.
⑦การเดินสายเคเบิลแกน ZCT : รางกระดูกงู

ทิศทางประกอบร่วม XZ

แกนโครงสร้าง

ชื่อเรียกแกนรูปแบบหน้าสำหรับอ้างอิง
แกน XISB【ISPB】-MXMX-①-200-20-②-T2-⑧-③2-381
แกน ZISB【ISPB】-MXM-①-200-10-④-T2-⑧-⑤2-361

(ข้อควรระวัง) โมเดลข้างต้นที่ 1 - 5 โปรดดูที่สัญลักษณ์ภายในโมเดล อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)

(ข้อควรระวัง) หมายเลข 8 ในโมเดลข้างต้น มีระบุทิศทางการนำสายเคเบิลออก ทิศทางที่นำออก โปรดดูที่หน้า 4-25

ภาพร่างแสดงขนาด

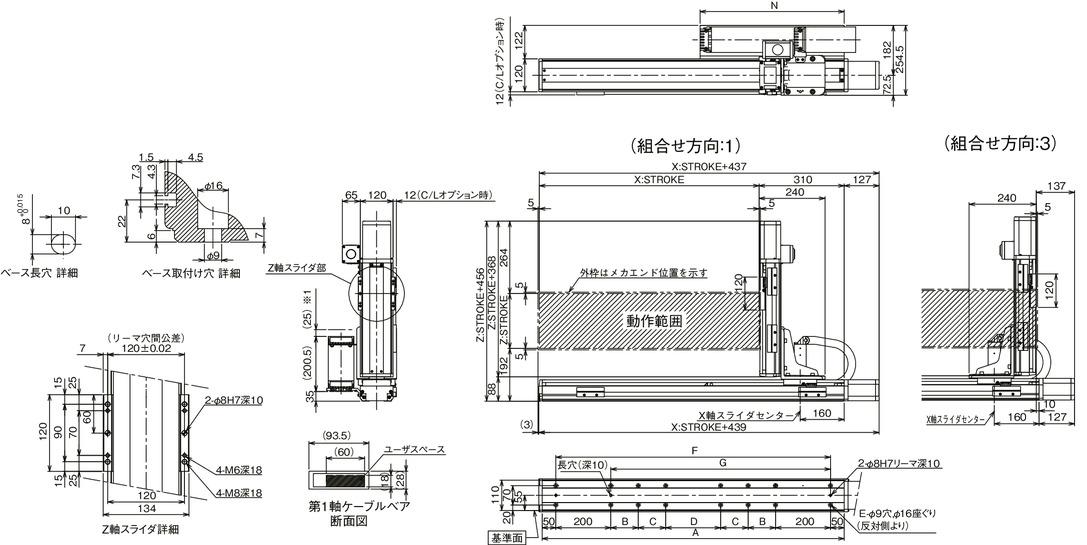

ICSB2【ICSPB2】-ZD□H-CT (สเปคมีรางกระดูกงู) ทิศทางประกอบ 1, 3

*1 รางกระดูกงูอาจพองตัวขึ้นไปทางด้านบนได้ถึง 25 มม.

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

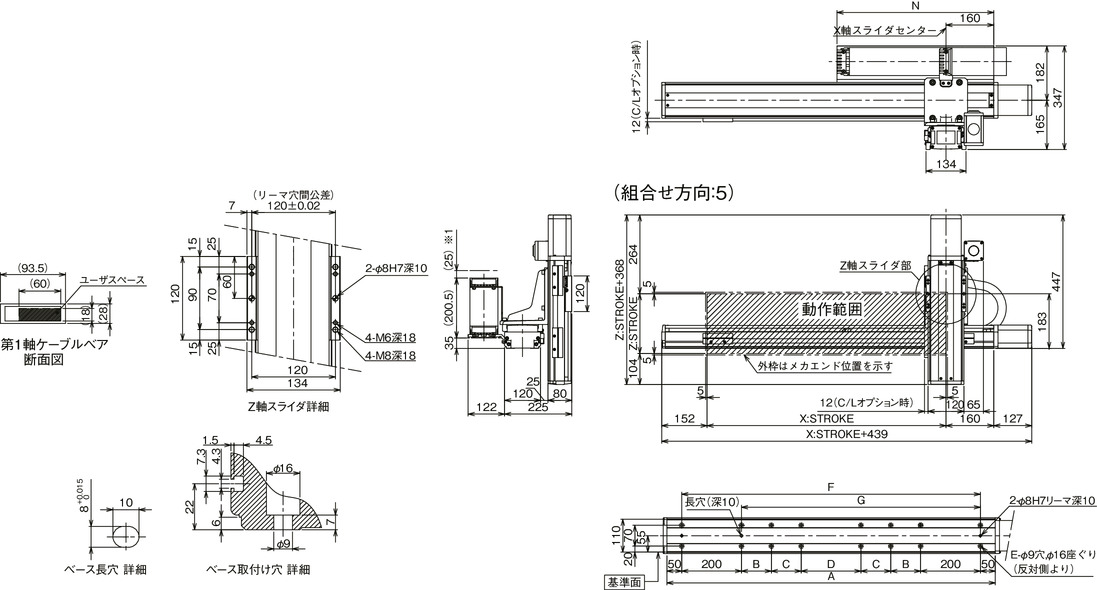

ICSB2【ICSPB2】-ZD□H-CT (สเปคมีรางกระดูกงู) ทิศทางประกอบ 5

*1 รางกระดูกงูอาจพองตัวขึ้นไปทางด้านบนได้ถึง 25 มม.

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

สโตรคแกน X80090010001100120013001400150016001700180019002000
A1100120013001400150016001700180019002000210022002300
B200200200250300350400450500550200200200
C0000000000400450500
D200300400400400400400400400400400400400
E12121212121212121212161616
F1000110012001300140015001600170018001900200021002200
G80090010001100120013001400150016001700180019002000
N525575625675725775825875925975102510751125
