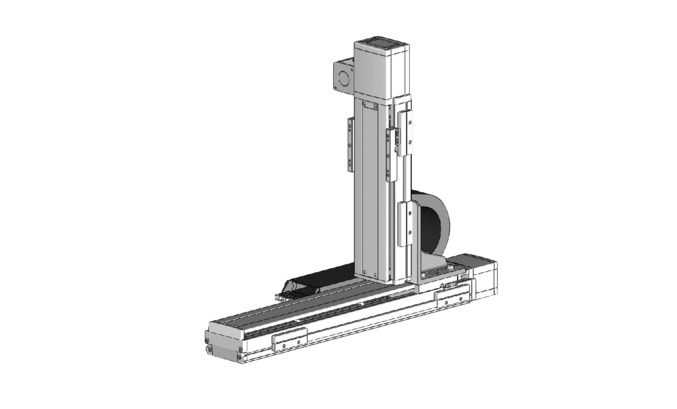

ICSB2-ZH□S
ICSPB2-ZH□S

คุณสมบัติพิเศษของผลิตภัณฑ์

ความเร็วสูงสุดแยกตามสโตรค

(หน่วยเป็น มม./วินาที)


100～5001000～1200130014001500160017001800
แกน X－2400230020001900166014801300
แกน Z1200－

(หน่วยเป็น มม./วินาที)


1900200021002200230024002500
แกน X11801080980900820740680
แกน Z－

สเปคร่วม

รูปแบบการขับเคลื่อนบอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.01 มม. [±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.05 มม. [0.02 มม.]
ไกด์แบบมีตัว Base
ฐานวัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ส่งกำลังมอเตอร์แกน X / Lead400W/40 มม.
ส่งกำลังมอเตอร์แกน Z / Lead400W/20 มม.

น้ำหนักขนย้ายแยกตามความเร็วเร่ง

หน่วยที่แสดงในตารางคือ กก.


สโตรคแกน Z
100150200250300350400450500
ความเร็วเร่ง (ข้อควรระวัง 2)0.220.020.020.020.020.019.718.917.315.7
0.320.020.020.019.217.215.313.612.010.4
0.420.019.717.415.213.311.49.88.26.7

(ข้อควรระวัง 2) ความเร็วเร่งคือกรณีที่เหมือนกันทั้งแกน X, แกน Z

คอนโทรลเลอร์ที่ใช้ได้

โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ช่องสโตรคในรายการโมเดล ที่ระบุในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร)
(2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 15 ม.
(3) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดลดลง
(4) ความเร็วเร่งจำกัดเท่ากับ 0.4G เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง
(5) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง

กลับหน้าบนสุด

รายละเอียดโมเดล

ทิศทาง ประกอบร่วม XZ
(ข้อควรระวัง 1)		รูปแบบ
1ICSB2【ICSPB2】-ZH1S-①-②③-④⑤-T2-⑥-⑦
2ICSB2【ICSPB2】-ZH2S-①-②③-④⑤-T2-⑥-⑦
3ICSB2【ICSPB2】-ZH3S-①-②③-④⑤-T2-⑥-⑦
4ICSB2【ICSPB2】-ZH4S-①-②③-④⑤-T2-⑥-⑦
5ICSB2【ICSPB2】-ZH5S-①-②③-④⑤-T2-⑥-⑦
6ICSB2【ICSPB2】-ZH6S-①-②③-④⑤-T2-⑥-⑦

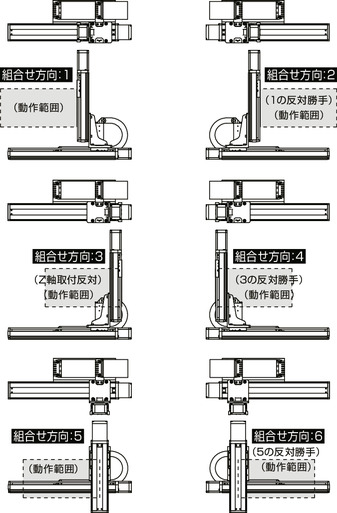

(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XZ โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 7 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่างนี้

คำอธิบายสัญลักษณ์ในโมเดล

เลขที่เนื้อหารายละเอียดที่ระบุ
①ชนิดเอนโค้ดเดอร์WA : แบบสัมบูรณ์ไร้แบตเตอรี่
②สโตรคแกน X100：1000 มม.
　　～
250：2500 มม.
③แกน X อุปกรณ์เสริมโปรดดูตารางอ็อปชั่นเสริม
④สโตรคแกน Z10：100 มม.
　　～
50：500 มม.
⑤แกน Z อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
⑥ความยาวสายเคเบิล3L：3 ม.
5L：5 ม.
□L：□ ม.
⑦การเดินสายเคเบิลแกน ZCT : รางกระดูกงู

ทิศทางประกอบร่วม XZ

แกนโครงสร้าง

ชื่อเรียกแกนรูปแบบหน้าสำหรับอ้างอิง
แกน XISB【ISPB】-LXMX-①-400-40-②-T2-⑧-③2-409
แกน ZISB【ISPB】-LXM-①-400-20-④-T2-⑧-⑤2-393

(ข้อควรระวัง) โมเดลข้างต้นที่ 1 - 5 โปรดดูที่สัญลักษณ์ภายในโมเดล อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)

(ข้อควรระวัง) หมายเลข 8 ในโมเดลข้างต้น มีระบุทิศทางการนำสายเคเบิลออก ทิศทางที่นำออก โปรดดูที่หน้า 4-25

ภาพร่างแสดงขนาด

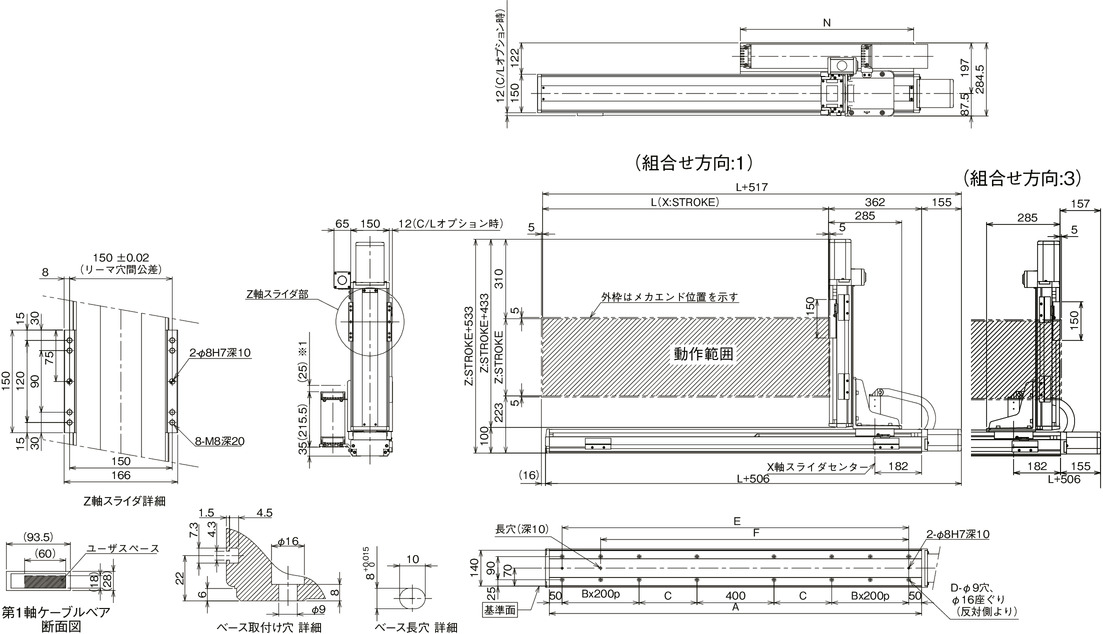

ICSB2【ICSPB2】-ZH□S-CT (สเปคมีรางกระดูกงู) ทิศทางประกอบ 1, 3

*1 รางกระดูกงูอาจพองตัวขึ้นไปทางด้านบนได้ถึง 25 มม.

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

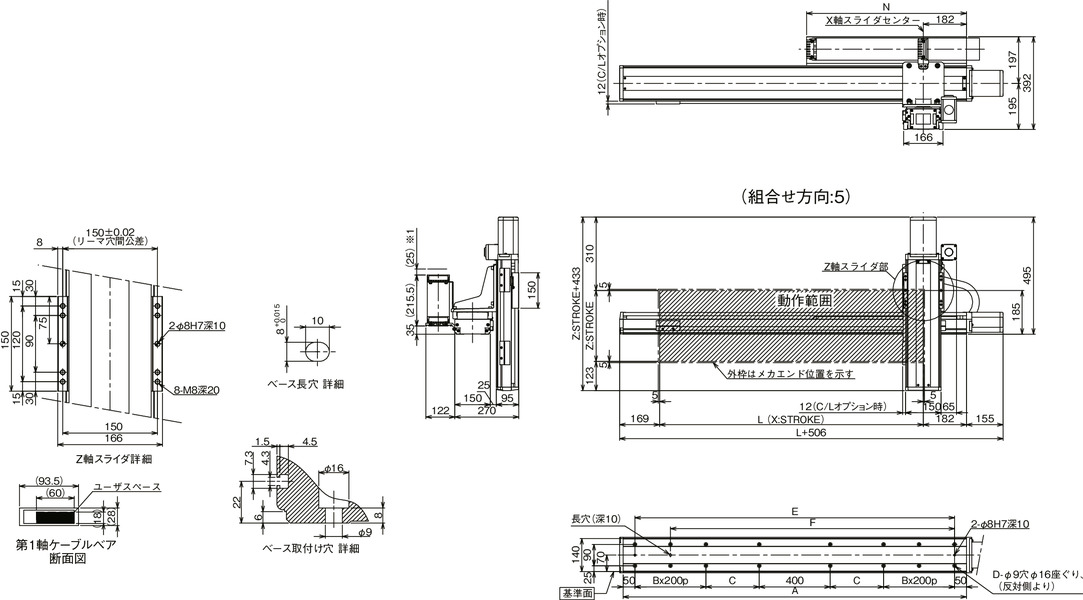

ICSB2【ICSPB2】-ZH□S-CT (สเปคมีรางกระดูกงู) ทิศทางประกอบ 5

*1 รางกระดูกงูอาจพองตัวขึ้นไปทางด้านบนได้ถึง 25 มม.

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

สโตรคที่เรียกของแกน X1000110012001300140015001600170018001900200021002200230024002500
L1014111412141314141415141614171418141914201421142214231424142514
A1350145015501650175018501950205021502250235024502550265027502850
B1111111122223333
C225275325375425475525575425475525575425475525575
D12121212121212121616161620202020
E1250135014501550165017501850195020502150225023502450255026502750
F1050115012501350145015501650175018501950205021502250235024502550
N62567572577582587592597510251075112511751225127513251375
