ความเร็วสูงสุดแยกตามสโตรค
BE□HS3M
(หน่วยเป็น มม./วินาที)
| 100～400 | 450～700 | 750～800 | 850～900 | 950～1000 | |
|---|---|---|---|---|---|
| แกน X | 1200 | 920 | 765 | ||
| แกน Y | 1200 | － | |||
| แกน Z | 600 | － | |||
สเปคร่วม
| รูปแบบการขับเคลื่อน | บอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5] |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.01 มม. [±0.005 มม.] |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.05 มม. [0.02 มม.] |
| ไกด์ | แบบมีตัว Base |
| ฐาน | วัสดุ : อะลูมิเนียม ชุบผิวสีขาว |
| ส่งกำลังมอเตอร์แกน X / Lead | 400W/20 มม. |
| ส่งกำลังมอเตอร์แกน Y / Lead | 200W/20 มม. |
| ส่งกำลังมอเตอร์แกน Z / Lead | 200W/10 มม. |
น้ำหนักขนย้าย
หน่วยที่แสดงในตารางคือ กก.
BE□HS3M
| สโตรคแกน Y | |||
|---|---|---|---|
| 100～650 | 700 | ||
| สโตรคแกน Z | 100 | 14.3 | 12.3 |
| 150 | 13.6 | 11.6 | |
| 200 | 13.0 | 11.0 | |
| 250 | 12.3 | 10.3 | |
| 300 | 11.7 | 9.7 | |
| 350 | 11.1 | 9.1 | |
| 400 | 10.5 | 8.5 | |
คอนโทรลเลอร์ที่ใช้ได้
โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) ช่องสโตรคของรายการโมเดล ในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร) (2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 15 ม. (3) ความเร็วเร่งจำกัดเท่ากับ 0.4G น้ำหนักขนย้ายในกรณีที่ทำงานด้วยความเร็วเร่งจำกัด เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง (4) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดต่ำลง (5) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง |
รายละเอียดโมเดล
| ทิศทาง ประกอบร่วม XY (ข้อควรระวัง 1) | แบบความเร็ว แกน Z (ข้อควรระวัง 2) | รูปแบบ |
|---|---|---|
| 1 | M | ICSB3【ICSPB3】-BE1HS3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨ |
| 2 | M | ICSB3【ICSPB3】-BE2HS3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨ |
| 3 | M | ICSB3【ICSPB3】-BE3HS3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨ |
| 4 | M | ICSB3【ICSPB3】-BE4HS3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨ |
(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XY โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 9 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่าง
(ข้อควรระวัง 2) น้ำหนักขนย้ายและความเร็วสูงสุดจะแปรผันตามชนิดของแกน Z
คำอธิบายสัญลักษณ์ในโมเดล
| เลขที่ | เนื้อหา | รายละเอียดที่ระบุ |
|---|---|---|
| ① | ชนิดเอนโค้ดเดอร์ | WA : แบบสัมบูรณ์ไร้แบตเตอรี่ |
| ② | สโตรคแกน X | 10：100 มม. ～ 100：1000 มม. |
| ③ | แกน X อุปกรณ์เสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ④ | สโตรคแกน Y | 10：100 มม. ～ 70：700 มม. |
| ⑤ | แกน Y อ็อปชั่นเสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ⑥ | สโตรคแกน Z | 10：100 มม. ～ 40：400 มม. |
| ⑦ | แกน Z อ็อปชั่นเสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ⑧ | ความยาวสายเคเบิล | 3L：3 ม. 5L：5 ม. □L：□ ม. |
| ⑨ | แกน Y - แกน Z การเดินสายเคเบิล | SC - SC : สายเคเบิลอิสระ - สายเคเบิลอิสระ |
ทิศทาง ประกอบร่วม XY
แกนโครงสร้าง
| ชื่อเรียกแกน | รูปแบบ | หน้าสำหรับอ้างอิง |
|---|---|---|
| แกน X | ISB【ISPB】-LXM-①-400-20-②-T2-⑩-③ | 2-393 |
| แกน Y | ISB【ISPB】-MXM-①-200-20-④-T2-⑩-⑤ | 2-361 |
| แกน Z | ISB【ISPB】-MXM-①-200-10-⑥-T2-⑩-⑦ | 2-361 |
(ข้อควรระวัง) โมเดล 1 - 7 ข้างต้น โปรดดูสัญลักษณ์ในโมเดลที่ปรากฏในตารางข้างบน อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)
(ข้อควรระวัง) หมายเลข 10 ในโมเดลข้างต้น มีระบุทิศทางที่นำสายเคเบิลออกไว้ด้วย ทิศทางการนำสายออก โปรดดูที่หน้า 4-25

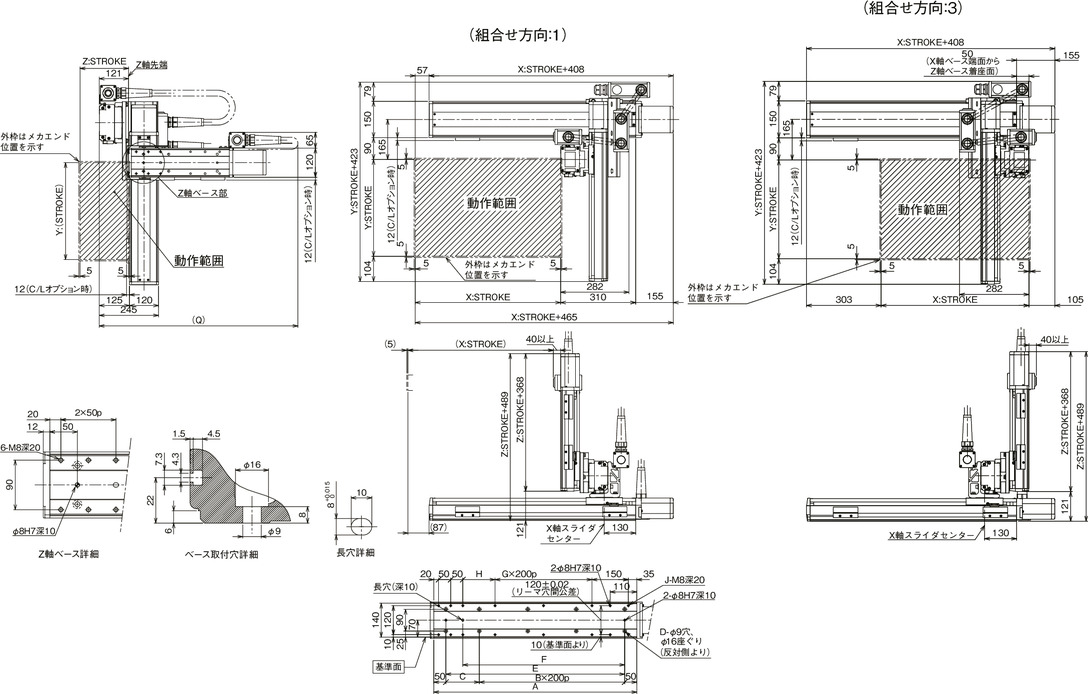

ภาพร่างแสดงขนาด
ICSB3【ICSPB3】-BE□HS3M-SC-SC (สเปคแบบสายเคเบิลอิสระ)
(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง
ขนาดมิติ Q
| แกน Y แกน Z | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 750 | 800 | 800 | 850 | 850 | 900 | 900 | 900 | 950 | 950 | 1000 | 1000 | 1050 |
| 150 | 800 | 850 | 850 | 900 | 900 | 950 | 950 | 950 | 1000 | 1000 | 1050 | 1050 | 1100 |
| 200 | 850 | 900 | 900 | 950 | 950 | 1000 | 1000 | 1000 | 1050 | 1050 | 1100 | 1100 | 1150 |
| 250 | 900 | 950 | 950 | 1000 | 1000 | 1050 | 1050 | 1050 | 1100 | 1100 | 1150 | 1150 | 1200 |
| 300 | 950 | 1000 | 1000 | 1050 | 1050 | 1100 | 1100 | 1100 | 1150 | 1150 | 1200 | 1200 | 1250 |
| 350 | 1000 | 1050 | 1050 | 1100 | 1100 | 1150 | 1150 | 1150 | 1200 | 1200 | 1250 | 1250 | 1300 |
| 400 | 1050 | 1100 | 1100 | 1150 | 1150 | 1200 | 1200 | 1200 | 1250 | 1250 | 1300 | 1300 | 1350 |
| สโตรคแกน X | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 338 | 388 | 438 | 488 | 538 | 588 | 638 | 688 | 738 | 788 | 838 | 888 | 938 | 988 | 1038 | 1088 | 1138 | 1188 | 1238 |
| B | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 |
| C | 238 | 288 | 138 | 188 | 238 | 288 | 138 | 188 | 238 | 288 | 138 | 188 | 238 | 288 | 138 | 188 | 238 | 288 | 138 |
| D | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 |
| E | 238 | 288 | 338 | 388 | 438 | 488 | 538 | 588 | 638 | 688 | 738 | 788 | 838 | 888 | 938 | 988 | 1038 | 1088 | 1138 |
| F | 168 | 218 | 268 | 318 | 368 | 418 | 468 | 518 | 568 | 618 | 668 | 718 | 768 | 818 | 868 | 918 | 968 | 1018 | 1068 |
| G | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 |
| H | 33 | 83 | 133 | 183 | 233 | 283 | 133 | 183 | 233 | 283 | 133 | 183 | 233 | 283 | 133 | 183 | 233 | 283 | 133 |
| J | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 18 |
