ICSB3-BF□HB3□
ICSPB3-BF□HB3□

ความเร็วสูงสุดแยกตามสโตรค

BF□HB3H

(หน่วยเป็น มม./วินาที)


100～500550～7001000～12001300140015001600170018001900200021002200230024002500
แกน X－120011501000950830740650590540490460410370340
แกน Y1200－
แกน Z1200－

BF□HB3M

(หน่วยเป็น มม./วินาที)


100～500550～7001000～12001300140015001600170018001900200021002200230024002500
แกน X－120011501000950830740650590540490460410370340
แกน Y1200－
แกน Z600－

สเปคร่วม

รูปแบบการขับเคลื่อนบอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.01 มม. [±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.05 มม. [0.02 มม.]
ไกด์แบบมีตัว Base
ฐานวัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ส่งกำลังมอเตอร์แกน X / Lead400W/20 มม.
ส่งกำลังมอเตอร์แกน Y / Lead200W/20 มม.
ส่งกำลังมอเตอร์แกน Z / Lead200W/20 มม. (H), 10 มม. (M)

น้ำหนักขนย้าย

หน่วยที่แสดงในตารางคือ กก.

BF□HB3H


สโตรคแกน Y
100～600650700
สโตรคแกน Z10010.010.010.0
15010.010.0
20010.010.0
25010.09.7
30010.09.1
35010.08.5
40010.07.9
4509.37.2
5008.76.6

BE□HB3M


สโตรคแกน Y
100～450500550600650700
สโตรคแกน Z10020.020.018.716.113.811.7
15020.018.015.413.111.0
20020.017.414.812.510.4
25019.816.714.111.89.7
30019.216.113.511.29.1
35018.615.512.910.68.5
40018.014.912.310.07.9
45017.314.211.69.37.2
50016.713.611.08.76.6

คอนโทรลเลอร์ที่ใช้ได้

โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ช่องสโตรคของรายการโมเดล ในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร)
(2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 15 ม.
(3) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดลดลง
(4) ความเร็วเร่งจำกัดเท่ากับ 0.4G น้ำหนักขนย้ายในกรณีที่ทำงานด้วยความเร็วเร่งจำกัด เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง
(5) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง

กลับหน้าบนสุด

รายละเอียดโมเดล

ทิศทาง
ประกอบร่วม XY
(ข้อควรระวัง 1)		แบบความเร็ว
แกน Z
(ข้อควรระวัง 2)		รูปแบบ
1HICSB3【ICSPB3】-BF1HB3H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
MICSB3【ICSPB3】-BF1HB3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
2HICSB3【ICSPB3】-BF2HB3H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
MICSB3【ICSPB3】-BF2HB3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
3HICSB3【ICSPB3】-BF3HB3H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
MICSB3【ICSPB3】-BF3HB3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
4HICSB3【ICSPB3】-BF4HB3H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
MICSB3【ICSPB3】-BF4HB3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨

(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XY โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 9 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่าง

(ข้อควรระวัง 2) น้ำหนักขนย้ายและความเร็วสูงสุดจะแปรผันตามชนิดของแกน Z

คำอธิบายสัญลักษณ์ในโมเดล

เลขที่เนื้อหารายละเอียดที่ระบุ
①ชนิดเอนโค้ดเดอร์WA : แบบสัมบูรณ์ไร้แบตเตอรี่
②สโตรคแกน X100：1000 มม.
　　～
250：2500 มม.
③แกน X อุปกรณ์เสริมโปรดดูตารางอ็อปชั่นเสริม
④สโตรคแกน Y10：100 มม.
　　～
70：700 มม.
⑤แกน Y อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
⑥สโตรคแกน Z10：100 มม.
　　～
50：500 มม.
⑦แกน Z อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
⑧ความยาวสายเคเบิล3L：3 ม.
5L：5 ม.
□L：□ ม.
⑨แกน Y - แกน Z การเดินสายเคเบิลCT-CT : รางกระดูกงู - รางกระดูกงู

ทิศทาง ประกอบร่วม XY

แกนโครงสร้าง

ชื่อเรียกแกนรูปแบบหน้าสำหรับอ้างอิง
แกน XISB【ISPB】-LXMX-①-400-20-②-T2-⑪-③2-409
แกน YISB【ISPB】-MXM-①-200-20-④-T2-⑪-⑤2-361
แกน ZISB【ISPB】-MXM-①-200-⑩-⑥-T2-⑪-⑦2-361

(ข้อควรระวัง) โมเดลข้างต้นที่ 1 - 7 โปรดดูที่สัญลักษณ์ภายในโมเดล อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)

(ข้อควรระวัง) หมายเลข 10 ในโมเดลข้างต้นจะมีระบุ Lead ไว้ด้วย

　20 : กรณีแบบความเร็วแกน Z คือ H

　10 : กรณีประเภทความเร็วแกน Z คือ M

(ข้อควรระวัง) หมายเลข 11 ในโมเดลข้างต้น มีระบุทิศทางการนำสายเคเบิลออก ทิศทางการนำสายออก โปรดดูที่หน้า 4-25

ภาพร่างแสดงขนาด

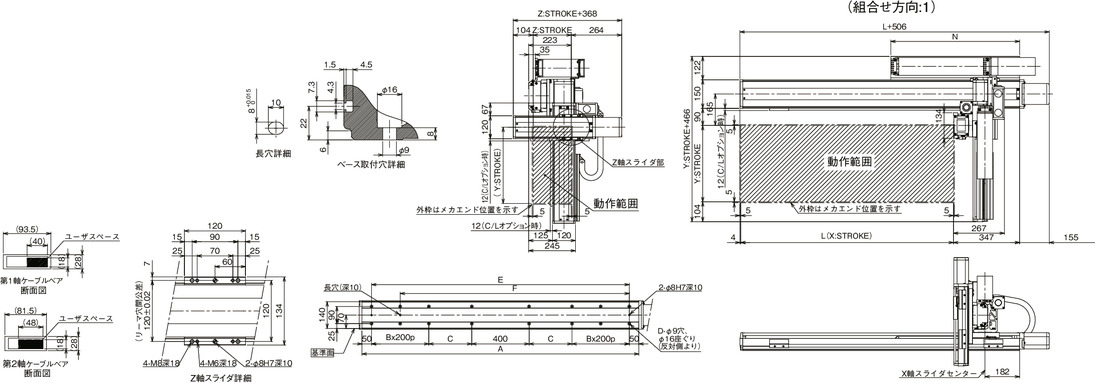

ICSB3【ICSPB3】-BF□HB3□-CT-CT (สเปคมีรางกระดูกงู) ทิศทางประกอบ 1

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

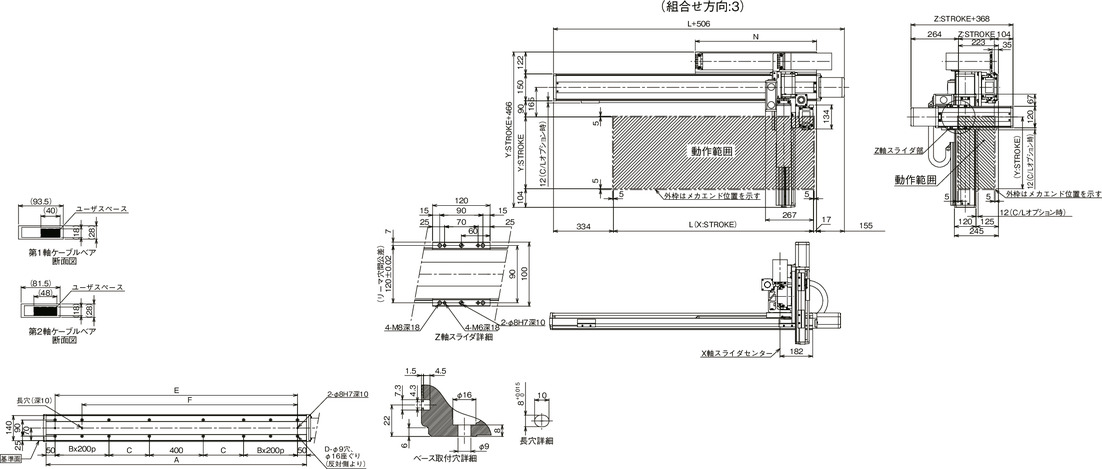

ICSB3【ICSPB3】-BF□HB3□-CT-CT (สเปคมีรางกระดูกงู) ทิศทางประกอบ 3

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

สโตรคแกน X1000110012001300140015001600170018001900200021002200230024002500
L1014111412141314141415141614171418141914201421142214231424142514
A1350145015501650175018501950205021502250235024502550265027502850
B1111111122223333
C225275325375425475525575425475525575425475525575
D12121212121212121616161620202020
E1250135014501550165017501850195020502150225023502450255026502750
F1050115012501350145015501650175018501950205021502250235024502550
N62567572577582587592597510251075112511751225127513251375
