ICSB3-BL□HB4H
ICSPB3-BL□HB4H

ความเร็วสูงสุดแยกตามสโตรค

BL□HB4H

(หน่วยเป็น มม./วินาที)


100～500550～700900～12001300140015001600170018001900200021002200230024002500
แกน X－　240022001965172515301365122511101005915840770710655
แกน Y2400－
แกน Z1200－

สเปคร่วม

รูปแบบการขับเคลื่อนบอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำแกน X ±0.02 มม. แกน Y / แกน Z ±0.01 มม.
[แกน X ±0.01 มม. แกน Y / แกน Z ±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.05 มม. [0.02 มม.]
ไกด์แบบมีตัว Base
ฐานวัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ส่งกำลังมอเตอร์แกน X / Lead600W/40 มม.
ส่งกำลังมอเตอร์แกน Y / Lead400W/40 มม.
ส่งกำลังมอเตอร์แกน Z / Lead400W/20 มม.

น้ำหนักขนย้าย

หน่วยที่แสดงในตารางคือ กก.

BL□HB4H


สโตรคแกน Y
100150200250300350400450500550600650700
สโตรคแกน Z10020.020.020.020.020.020.019.819.018.117.316.515.714.9
15020.020.020.020.020.019.819.018.217.316.515.714.914.1
20020.020.020.020.019.819.018.217.416.515.714.914.013.3
25020.020.020.019.819.018.217.416.615.714.914.113.212.5
30020.020.019.919.118.317.516.715.815.014.113.412.511.7
35020.020.019.118.317.516.715.915.014.213.312.611.710.9
40019.919.318.417.616.815.915.214.313.512.611.811.010.2
45019.118.517.616.716.015.114.413.512.611.811.010.29.4
50018.317.616.815.915.214.313.512.711.811.010.29.48.6

คอนโทรลเลอร์ที่ใช้ได้

โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ช่องสโตรคของรายการโมเดล ในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร)
(2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 20 ม.
(3) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดลดลง
(4) ความเร็วเร่งจำกัดของแกน X เท่ากับ 0.3G, แกน Y / แกน Z เท่ากับ 0.4G น้ำหนักขนย้ายในกรณีที่ทำงานด้วยความเร็วเร่งจำกัด เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง
(5) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง

กลับหน้าบนสุด

รายละเอียดโมเดล

ทิศทาง
ประกอบร่วม XY
(ข้อควรระวัง 1)		แบบความเร็ว
แกน Z
(ข้อควรระวัง 2)		รูปแบบ
1HICSB3【ICSPB3】-BL1HB4H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
2HICSB3【ICSPB3】-BL2HB4H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
3HICSB3【ICSPB3】-BL3HB4H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
4HICSB3【ICSPB3】-BL4HB4H-①-②③-④⑤-⑥⑦-T2-⑧-⑨

(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XY โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 9 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่าง

(ข้อควรระวัง 2) น้ำหนักขนย้ายและความเร็วสูงสุดจะแปรผันตามชนิดของแกน Z

คำอธิบายสัญลักษณ์ในโมเดล

เลขที่เนื้อหารายละเอียดที่ระบุ
①ชนิดเอนโค้ดเดอร์A : แบบสัมบูรณ์
I : แบบเพิ่มค่า
②สโตรคแกน X90：900 มม.
　　～
250：2500 มม.
③แกน X อุปกรณ์เสริมโปรดดูตารางอ็อปชั่นเสริม
④สโตรคแกน Y
10：100 มม.
　　～
70：700 มม.
⑤แกน Y อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
⑥สโตรคแกน Z
10：100 มม.
　　～
50：500 มม.
⑦แกน Z อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
⑧ความยาวสายเคเบิล
3L：3 ม.
5L：5 ม.
□L：□ ม.
⑨แกน Y - แกน Z การเดินสายเคเบิลCT-CT : รางกระดูกงู - รางกระดูกงู

ทิศทาง ประกอบร่วม XY

แกนโครงสร้าง

ชื่อเรียกแกนรูปแบบหน้าสำหรับอ้างอิง
แกน XISA【ISPA】-WXMX-①-600-40-②-T2-⑩-③2-441
แกน YISB【ISPB】-LXM-①-400-40-④-T2-⑩-⑤2-393
แกน ZISB【ISPB】-LXM-①-400-20-⑥-T2-⑩-⑦2-393

(ข้อควรระวัง) โมเดล 1 - 7 ข้างต้น โปรดดูสัญลักษณ์ในโมเดลที่ปรากฏในตารางข้างบน อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)

(ข้อควรระวัง) หมายเลข 10 ในโมเดลข้างต้น มีระบุทิศทางที่นำสายเคเบิลออกไว้ด้วย ทิศทางการนำสายออก โปรดดูที่หน้า 4-25

ภาพร่างแสดงขนาด

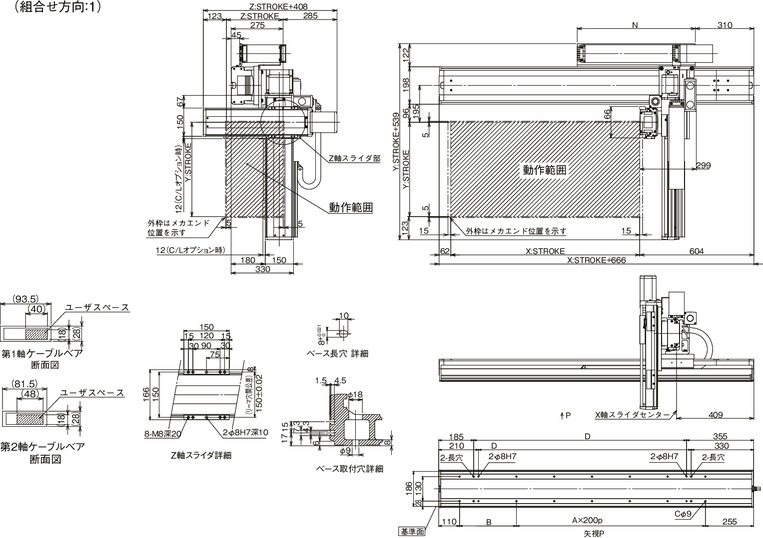

ICSB3【ICSPB3】-BL□HB4H-CT-CT (สเปคมีรางกระดูกงู) ทิศทางประกอบ 1

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

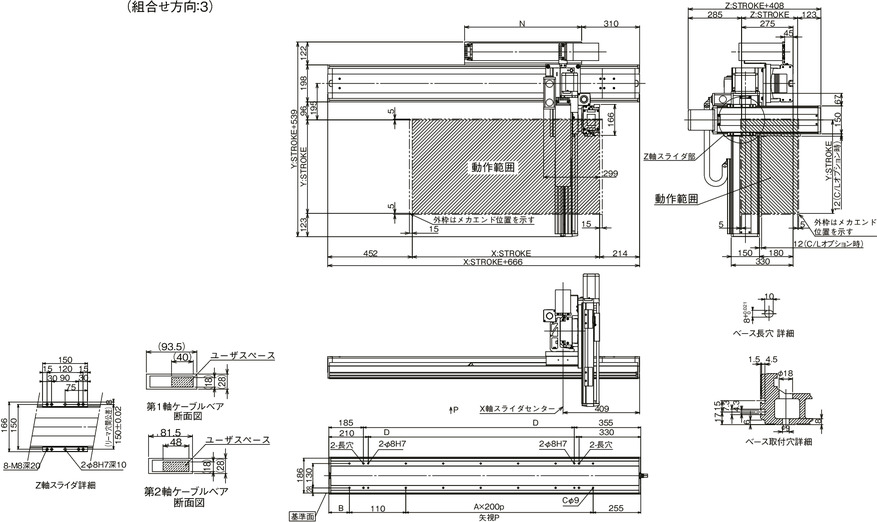

ICSB3【ICSPB3】-BL□HB4H-CT-CT (สเปคมีรางกระดูกงู) ทิศทางประกอบ 3

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

สโตรคแกน X9001000110012001300140015001600170018001900200021002200230024002500
A556677889910101111121213
B201301201301201301201301201301201301201301201301201
C1414161618182020222224242626282830
D10261126122613261426152616261726182619262026212622262326242625262626
N57562567572577582587592597510251075112511751225127513251375
