ความเร็วสูงสุดแยกตามสโตรค
BM□HS4H
(หน่วยเป็น มม./วินาที)
| 100～500 | 550～700 | 750～900 | 950～1000 | |
|---|---|---|---|---|
| แกน X | 2500 | 2320 | ||
| แกน Y | 2400 | － | ||
| แกน Z | 1200 | － | ||
สเปคร่วม
| รูปแบบการขับเคลื่อน | บอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5] |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.01 มม. [±0.005 มม.] |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.02 มม. |
| ไกด์ | แบบมีตัว Base |
| ฐาน | วัสดุ : อะลูมิเนียม ชุบผิวสีขาว |
| ส่งกำลังมอเตอร์แกน X / Lead | 750W/50 มม. |
| ส่งกำลังมอเตอร์แกน Y / Lead | 400W/40 มม. |
| ส่งกำลังมอเตอร์แกน Z / Lead | 400W/20 มม. |
น้ำหนักขนย้าย
หน่วยที่แสดงในตารางคือ กก.
BM□HS4H
| สโตรคแกน Y | ||
|---|---|---|
| 100～700 | ||
| สโตรคแกน Z | 100 | 12.0 |
| 150 | 11.1 | |
| 200 | 10.2 | |
| 250 | 9.3 | |
| 300 | 8.5 | |
| 350 | 7.6 | |
| 400 | 6.8 | |
| 450 | 5.9 | |
| 500 | 5.0 | |
คอนโทรลเลอร์ที่ใช้ได้
โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) ช่องสโตรคของรายการโมเดล ในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร) (2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 20 ม. (3) ความเร็วเร่งจำกัดเท่ากับ 0.4G น้ำหนักขนย้ายในกรณีที่ทำงานด้วยความเร็วเร่งจำกัด เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง (4) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดต่ำลง (5) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง |
รายละเอียดโมเดล
| ทิศทาง ประกอบร่วม XY (ข้อควรระวัง 1) | แบบความเร็ว แกน Z (ข้อควรระวัง 2) | รูปแบบ |
|---|---|---|
| 1 | H | ICSB3【ICSPB3】-BM1HS4H-①-②③-④⑤-⑥⑦-T2-⑧-⑨ |
| 2 | H | ICSB3【ICSPB3】-BM2HS4H-①-②③-④⑤-⑥⑦-T2-⑧-⑨ |
| 3 | H | ICSB3【ICSPB3】-BM3HS4H-①-②③-④⑤-⑥⑦-T2-⑧-⑨ |
| 4 | H | ICSB3【ICSPB3】-BM4HS4H-①-②③-④⑤-⑥⑦-T2-⑧-⑨ |
(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XY โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 9 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่าง
(ข้อควรระวัง 2) น้ำหนักขนย้ายและความเร็วสูงสุดจะแปรผันตามชนิดของแกน Z
คำอธิบายสัญลักษณ์ในโมเดล
| เลขที่ | เนื้อหา | รายละเอียดที่ระบุ |
|---|---|---|
| ① | ชนิดเอนโค้ดเดอร์ | A : แบบสัมบูรณ์ I : แบบเพิ่มค่า |
| ② | สโตรคแกน X | 10：100 มม. ～ 100：1000 มม. |
| ③ | แกน X อุปกรณ์เสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ④ | สโตรคแกน Y | 10：100 มม. ～ 70：700 มม. |
| ⑤ | แกน Y อ็อปชั่นเสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ⑥ | สโตรคแกน Z | 10：100 มม. ～ 50：500 มม. |
| ⑦ | แกน Z อ็อปชั่นเสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ⑧ | ความยาวสายเคเบิล | 3L：3 ม. 5L：5 ม. □L：□ ม. |
| ⑨ | แกน Y - แกน Z การเดินสายเคเบิล | SC - SC : สายเคเบิลอิสระ - สายเคเบิลอิสระ |
ทิศทาง ประกอบร่วม XY
แกนโครงสร้าง
| ชื่อเรียกแกน | รูปแบบ | หน้าสำหรับอ้างอิง |
|---|---|---|
| แกน X | SSPA-LXM-①-750-50-②-T2-⑩-③ | 2-429 |
| แกน Y | ISB【ISPB】-LXM-①-400-40-④-T2-⑩-⑤ | 2-393 |
| แกน Z | ISB【ISPB】-LXM-①-400-20-⑩-⑥-T2-⑩-⑦ | 2-393 |
(ข้อควรระวัง) โมเดล 1 - 7 ข้างต้น โปรดดูสัญลักษณ์ในโมเดลที่ปรากฏในตารางข้างบน อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)
(ข้อควรระวัง) หมายเลข 10 ในโมเดลข้างต้น มีระบุทิศทางที่นำสายเคเบิลออกไว้ด้วย ทิศทางการนำสายออก โปรดดูที่หน้า 4-25

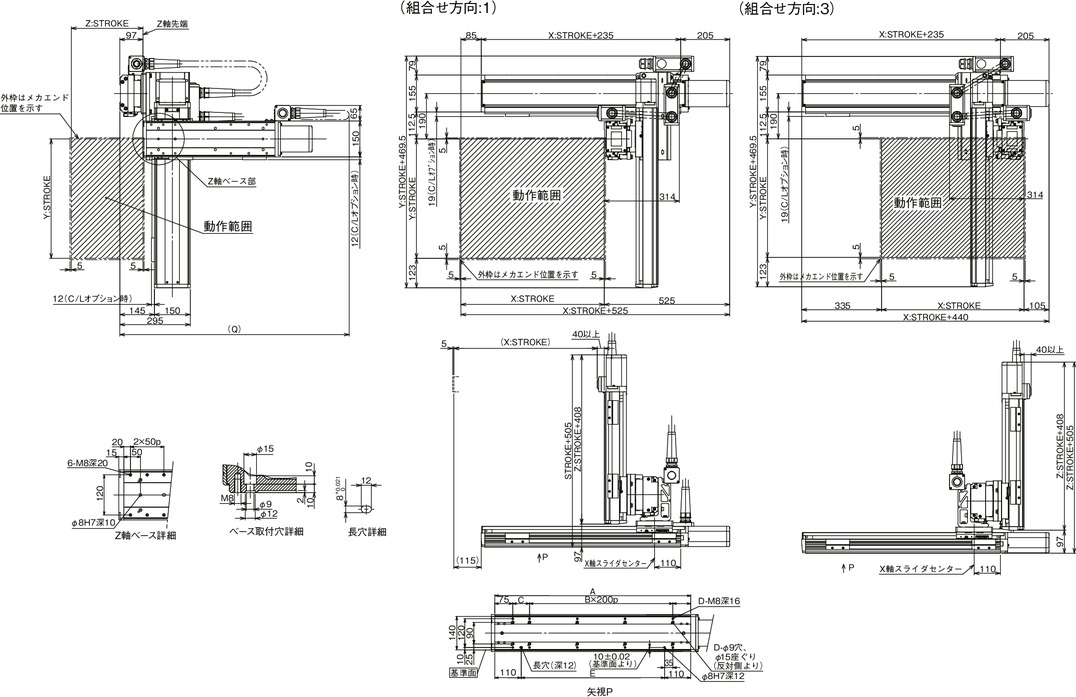

ภาพร่างแสดงขนาด
ICSB3【ICSPB3】-BM□HS4H-SC-SC (สเปคสายเคเบิลอิสระ)
(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง
ขนาดมิติ Q
| แกน Y แกน Z | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 800 | 800 | 850 | 850 | 900 | 900 | 950 | 950 | 950 | 1000 | 1000 | 1050 | 1050 |
| 150 | 850 | 850 | 900 | 900 | 950 | 950 | 1000 | 1000 | 1000 | 1050 | 1050 | 1100 | 1100 |
| 200 | 900 | 900 | 950 | 950 | 1000 | 1000 | 1050 | 1050 | 1050 | 1100 | 1100 | 1150 | 1150 |
| 250 | 950 | 950 | 1000 | 1000 | 1050 | 1050 | 1100 | 1100 | 1100 | 1150 | 1150 | 1200 | 1200 |
| 300 | 1000 | 1000 | 1050 | 1050 | 1100 | 1100 | 1150 | 1150 | 1150 | 1200 | 1200 | 1250 | 1250 |
| 350 | 1050 | 1050 | 1100 | 1100 | 1150 | 1150 | 1200 | 1200 | 1200 | 1250 | 1250 | 1300 | 1300 |
| 400 | 1100 | 1100 | 1150 | 1150 | 1200 | 1200 | 1250 | 1250 | 1250 | 1300 | 1300 | 1350 | 1350 |
| 450 | 1150 | 1150 | 1200 | 1200 | 1250 | 1250 | 1300 | 1300 | 1300 | 1350 | 1350 | 1400 | 1400 |
| 500 | 1200 | 1200 | 1250 | 1250 | 1300 | 1300 | 1350 | 1350 | 1350 | 1400 | 1400 | 1450 | 1450 |
| สโตรคแกน X | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 320 | 370 | 420 | 470 | 520 | 570 | 620 | 670 | 720 | 770 | 820 | 870 | 920 | 970 | 1020 | 1070 | 1120 | 1170 | 1220 |
| B | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 |
| C | 170 | 220 | 70 | 120 | 170 | 220 | 70 | 120 | 170 | 220 | 70 | 120 | 170 | 220 | 70 | 120 | 170 | 220 | 70 |
| D | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 |
| E | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
