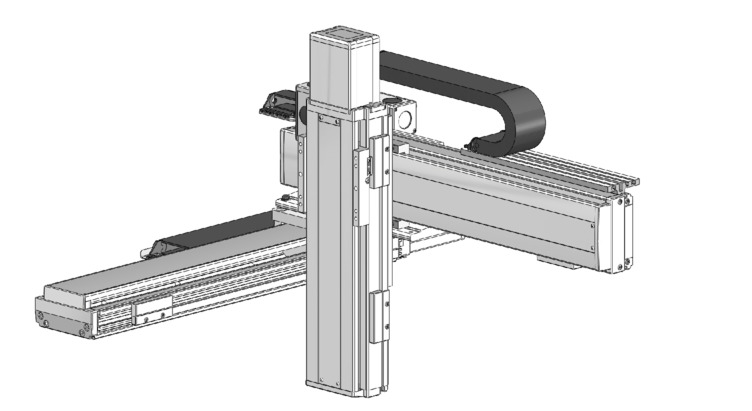

คุณสมบัติพิเศษของผลิตภัณฑ์
ความเร็วสูงสุดแยกตามสโตรค
BM□MB4M
(หน่วยเป็น มม./วินาที)
| 100～500 | 550～700 | 750～900 | 950～1000 | 1050～1100 | 1150～1200 | 1250～1300 | 1400 | 1500 | |
|---|---|---|---|---|---|---|---|---|---|
| แกน X | 1250 | 1160 | 970 | 830 | 720 | 620 | 550 | ||
| แกน Y | 1200 | － | |||||||
| แกน Z | 600 | － | |||||||
น้ำหนักขนย้าย
หน่วยที่แสดงในตารางคือ กก.
(หมายเหตุ) เป็นค่ากรณีที่ทำงานในความเร็วเร่งพิกัด กรุณาดูที่ "ข้อควรระวังในการเลือก"
BM□MB4M
| สโตรคแกน Y | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | ||
| สโตรคแกน Z | 100 | 26.4 | 25.8 | 25.2 | 24.6 | 24.0 | 23.4 | 22.9 | 22.3 | 21.7 | 21.0 | 17.8 | 14.8 | 12.3 |
| 150 | 25.5 | 24.9 | 24.3 | 23.7 | 23.1 | 22.5 | 22.0 | 21.4 | 20.8 | 20.1 | 16.9 | 13.9 | 11.4 | |
| 200 | 24.6 | 24.0 | 23.4 | 22.8 | 22.2 | 21.6 | 21.1 | 20.5 | 19.9 | 19.2 | 16.0 | 13.0 | 10.5 | |
| 250 | 23.7 | 23.1 | 22.5 | 21.9 | 21.3 | 20.7 | 20.2 | 19.6 | 19.0 | 18.3 | 15.1 | 12.1 | 9.6 | |
| 300 | 22.9 | 22.3 | 21.7 | 21.1 | 20.5 | 19.9 | 19.4 | 18.8 | 18.2 | 17.5 | 14.3 | 11.3 | 8.8 | |
| 350 | 22.0 | 21.4 | 20.8 | 20.2 | 19.6 | 19.0 | 18.5 | 17.9 | 17.3 | 16.6 | 13.4 | 10.4 | 7.9 | |
| 400 | 21.2 | 20.6 | 20.0 | 19.4 | 18.8 | 18.2 | 17.7 | 17.1 | 16.5 | 15.8 | 12.6 | 9.6 | 7.1 | |
| 450 | 20.3 | 19.7 | 19.1 | 18.5 | 17.9 | 17.3 | 16.8 | 16.2 | 15.6 | 14.9 | 11.7 | 8.7 | 6.2 | |
| 500 | 19.4 | 18.8 | 18.2 | 17.6 | 17.0 | 16.4 | 15.9 | 15.3 | 14.7 | 14.0 | 10.8 | 7.8 | 5.3 | |
คอนโทรลเลอร์ที่ใช้ได้
โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 8-8) คอนโทรลเลอร์จะจำหน่ายแยก
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) ช่องสโตรคของรายการโมเดล ในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร) (2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ มาตรฐานคือ 3 ม. หรือ 5 ม. ความยาวอื่นนอกเหนือจากนั้นสามารถใช้หน่วยเมตรได้เช่นกัน สามารถใช้ได้สูงสุด 20 ม. (3) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดลดลง (4) ความเร็วเร่งจำกัดเท่ากับ 0.4G น้ำหนักขนย้ายในกรณีที่ทำงานด้วยความเร็วเร่งจำกัด เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง (5) ช่องสโตรคแกน X ในรายการรุ่น ในกรณีที่เป็นสเปคของเคเบิลที่เดี่ยว ให้ความยาวสูงสุดเท่ากับ 1,000 มม. (6) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง |

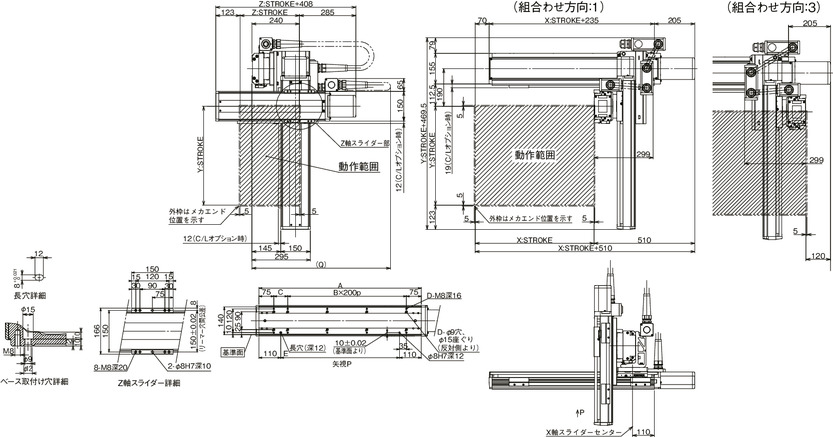

ภาพร่างแสดงขนาด
ICSB3【ICSPB3】-BM□MB4M-SC-SC (สเปคเคเบิ้ลเดี่ยว)
(หมายเหตุ) ตำแหน่งรวมของในแผนผังคือตำแหน่งจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง
(หมายเหตุ) กรุณาระมัดระวัง เนื่องจากขนาดความสูงเคเบิ้ลเดี่ยวอาจจะสูงกว่าระหว่าง XY มากกว่าระหว่าง YZ เนื่องจากสโตรค สำหรับขนาด กรุณาตรวจสอบหน้าที่ระบุ ICS(P)B2-BM□M
| สโตรคแกน Y | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Q | 750 | 800 | 800 | 850 | 850 | 900 | 900 | 900 | 950 | 950 | 1000 | 1000 | 1050 |
| สโตรคแกน X | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 320 | 370 | 420 | 470 | 520 | 570 | 620 | 670 | 720 | 770 | 820 | 870 | 920 | 970 | 1020 | 1070 | 1120 | 1170 | 1220 |
| B | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 |
| C | 170 | 220 | 70 | 120 | 170 | 220 | 70 | 120 | 170 | 220 | 70 | 120 | 170 | 220 | 70 | 120 | 170 | 220 | 70 |
| D | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 |
| E | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
ICSB3【ICSPB3】-BM□MB4M-CT-CT (สเปครางกระดูกงู)
(หมายเหตุ) ตำแหน่งรวมของในแผนผังคือตำแหน่งจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง
| สโตรคแกน X | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 320 | 370 | 420 | 470 | 520 | 570 | 620 | 670 | 720 | 770 | 820 | 870 | 920 | 970 | 1020 | 1070 | 1120 | 1170 | 1220 | 1270 | 1320 | 1370 | 1420 | 1470 | 1520 | 1570 | 1620 | 1670 | 1720 |
| B | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 |
| C | 170 | 220 | 70 | 120 | 170 | 220 | 70 | 120 | 170 | 220 | 70 | 120 | 170 | 220 | 70 | 120 | 170 | 220 | 70 | 120 | 170 | 220 | 70 | 120 | 170 | 220 | 70 | 120 | 170 |
| D | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 18 | 18 | 18 |
| E | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 |
| N | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | 625 | 650 | 675 | 700 | 725 | 750 | 775 | 800 | 825 | 850 | 875 |
สเปคร่วม
| รูปแบบการขับเคลื่อน | บอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5] |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | แกน X ±0.005 มม. แกน Y/แกน Z ±0.01 มม. [แกน X ±0.005 มม. แกน Y/แกน Z ±0.005 มม.] |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | แกน X น้อยกว่าหรือเท่ากับ ±0.02มม. แกน Y/แกน Z น้อยกว่าหรือเท่ากับ ±0.05 มม. [แกน X น้อยกว่าหรือเท่ากับ ±0.02มม. แกน Y/แกน Z น้อยกว่าหรือเท่ากับ ±0.02มม.] |
| ไกด์ | แบบมีตัว Base |
| ฐาน | คุณสมบัติของวัสดุ : เหล็กหล่อ เคลือบสี (แกน X)/อลูมิเนียม เคลือบอะลูไมต์สีขาว (แกน Y, Z) |
| ส่งกำลังมอเตอร์แกน X / Lead | 750W/25 มม. |
| ส่งกำลังมอเตอร์แกน Y / Lead | 400W/20 มม. |
| ส่งกำลังมอเตอร์แกน Z / Lead | 400W/10 มม. |

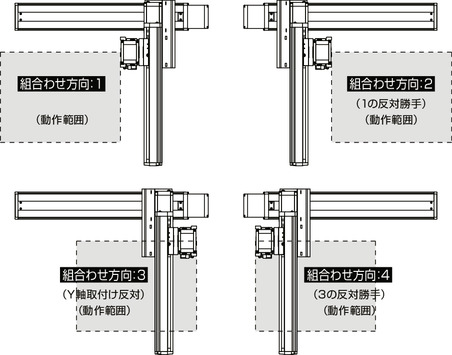

ทิศทางการรวมของ XY
รายละเอียดโมเดล
| ทิศทาง การรวม XY (หมายเหตุ 1) | แบบความเร็ว แกน Z (ข้อควรระวัง 2) | รูปแบบ |
|---|---|---|
| 1 | M | ICSB3【ICSPB3】-BM1MB4M-①-②③-④⑤-⑥⑦-T□-⑧-⑨ |
| 2 | M | ICSB3【ICSPB3】-BM2MB4M-①-②③-④⑤-⑥⑦-T□-⑧-⑨ |
| 3 | M | ICSB3【ICSPB3】-BM3MB4M-①-②③-④⑤-⑥⑦-T□-⑧-⑨ |
| 4 | M | ICSB3【ICSPB3】-BM4MB4M-①-②③-④⑤-⑥⑦-T□-⑧-⑨ |
(หมายเหตุ 1) สำหรับทิศทางการรวมเข้าด้วยกันของ XY กรุณาดูแผนภาพด้านล่าง รายละเอียดของ 1 - 9 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่าง
(ข้อควรระวัง 2) น้ำหนักขนย้ายและความเร็วสูงสุดจะแปรผันตามชนิดของแกน Z
คำอธิบายสัญลักษณ์ในโมเดล
| เลขที่ | เนื้อหา | รายละเอียดที่ระบุ |
|---|---|---|
| ① | ชนิดเอนโค้ดเดอร์ | A： แบบสัมบูรณ์ I： แบบเพิ่มค่า (Incremental) |
| ② | สโตรคแกน X (ข้อควรระวัง 3) | 10： 100 มม. ～ 150： 1500 มม.（100： 1000 มม.） |
| ③ | แกน X อุปกรณ์เสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ④ | สโตรคแกน Y | 10： 100 มม. ～ 70： 700 มม. |
| ⑤ | แกน Y อ็อปชั่นเสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ⑥ | สโตรคแกน Z | 10： 100 มม. ～ 50： 500 มม. |
| ⑦ | แกน Z อ็อปชั่นเสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ⑧ | ความยาวสายเคเบิล | 3L： 3m 5L： 5m □L： □m |
| ⑨ | แกน Y - แกน Z การเดินสายเคเบิล | SC-SC： เคเบิ้ลเดี่ยว - เคเบิ้ลเดี่ยว CT-CT： รางกระดูกงู - รางกระดูกงู |
(หมายเหตุ 3) สำหรับสเปคเดี่ยว ให้สโตรคสูงสุดของแกน X คือ 1,000 มม.
แกนโครงสร้าง
| ชื่อเรียกแกน | รูปแบบ | หน้าสำหรับอ้างอิง |
|---|---|---|
| แกน X | SSPA-LXM-①-750-25-②-T□-⑩-③-XH | 3-487 |
| แกน Y | ISB【ISPB】-LXM-①-400-20-④-T□-⑩-⑤ | 3-441 |
| แกน Z | ISB【ISPB】-LXM-①-400-10-⑥-T□-⑩-⑦ | 3-441 |
(ข้อควรระวัง) โมเดลข้างต้นที่ 1 - 7 โปรดดูที่สัญลักษณ์ภายในโมเดล อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)
(ข้อควรระวัง) หมายเลข 10 ในโมเดลข้างต้น มีระบุทิศทางที่นำสายเคเบิลออกไว้ด้วย สำหรับทิศทางการออก กรุณาดูหน้า 5-575
