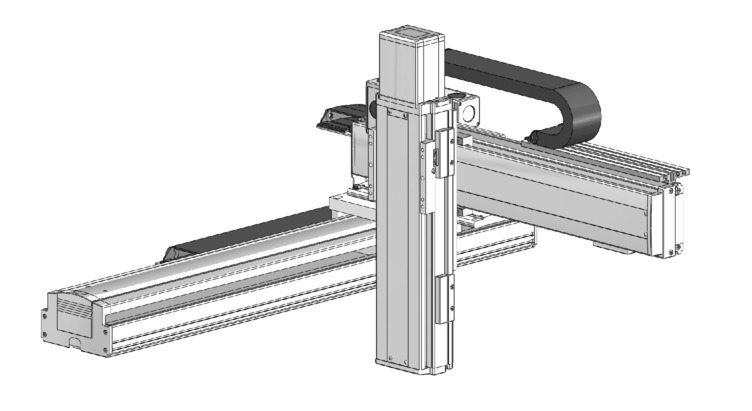

คุณสมบัติพิเศษของผลิตภัณฑ์
ความเร็วสูงสุดแยกตามสโตรค
BQ□MB4M
(หน่วยเป็น มม./วินาที)
| 100～500 | 550～700 | 900 - 3000 | |
|---|---|---|---|
| แกน X | － | 1250 | |
| แกน Y | 1200 | － | |
| แกน Z | 600 | － | |
น้ำหนักขนย้าย
หน่วยที่แสดงในตารางคือ กก.
BQ□MB4M
| สโตรคแกน Y | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | ||
| สโตรคแกน Z | 100 | 36.4 | 35.8 | 35.3 | 34.8 | 34.3 | 33.8 | 33.3 | 32.7 | 32.2 | 29.4 | 25.6 | 22.2 | 19.2 |
| 150 | 35.5 | 34.9 | 34.4 | 33.9 | 33.4 | 32.9 | 32.4 | 31.8 | 31.3 | 28.5 | 24.7 | 21.3 | 18.3 | |
| 200 | 34.6 | 34.0 | 33.5 | 33.0 | 32.5 | 32.0 | 31.5 | 30.9 | 30.4 | 27.6 | 23.8 | 20.4 | 17.4 | |
| 250 | 33.7 | 33.1 | 32.6 | 32.1 | 31.6 | 31.1 | 30.6 | 30.0 | 29.5 | 26.7 | 22.9 | 19.5 | 16.5 | |
| 300 | 32.9 | 32.3 | 31.8 | 31.3 | 30.8 | 30.3 | 29.8 | 29.2 | 28.7 | 25.9 | 22.1 | 18.7 | 15.7 | |
| 350 | 32.0 | 31.4 | 30.9 | 30.4 | 29.9 | 29.4 | 28.9 | 28.3 | 27.8 | 25.0 | 21.2 | 17.8 | 14.8 | |
| 400 | 31.2 | 30.6 | 30.1 | 29.6 | 29.1 | 28.6 | 28.1 | 27.5 | 27.0 | 24.2 | 20.4 | 17.0 | 14.0 | |
| 450 | 30.3 | 29.7 | 29.2 | 28.7 | 28.2 | 27.7 | 27.2 | 26.6 | 26.1 | 23.3 | 19.5 | 16.1 | 13.1 | |
| 500 | 29.4 | 28.8 | 28.3 | 27.8 | 27.3 | 26.8 | 26.3 | 25.7 | 25.2 | 22.4 | 18.6 | 15.2 | 12.2 | |
(หมายเหตุ) เป็นค่ากรณีที่ทำงานในความเร็วเร่งพิกัด กรุณาดูที่ "ข้อควรระวังในการเลือก"
คอนโทรลเลอร์ที่ใช้ได้
โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 8-8) คอนโทรลเลอร์จะจำหน่ายแยก
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) ช่องสโตรคของรายการโมเดล ในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร) (2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ มาตรฐานคือ 3 ม. หรือ 5 ม. ความยาวอื่นนอกเหนือจากนั้นสามารถใช้หน่วยเมตรได้เช่นกัน สามารถใช้ได้สูงสุด 20 ม. (3) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดลดลง (4) ความเร็วเร่งจำกัดของแกน X เท่ากับ 0.3G, แกน Y / แกน Z เท่ากับ 0.4G น้ำหนักขนย้ายในกรณีที่ทำงานด้วยความเร็วเร่งจำกัด เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง (5) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง |
ภาพร่างแสดงขนาด

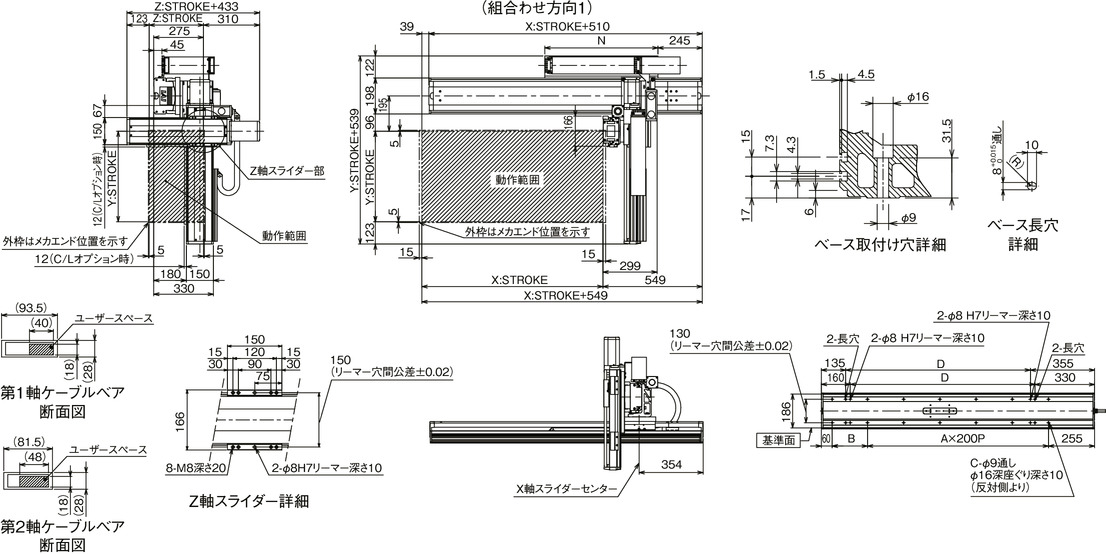

ICSB3【ICSPB3】-BQ□MB4M-CT-CT (สเปครางกระดูกงู) ทิศทางการรวมเข้าด้วยกัน 1
(หมายเหตุ) ตำแหน่งรวมของในแผนผังคือตำแหน่งจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

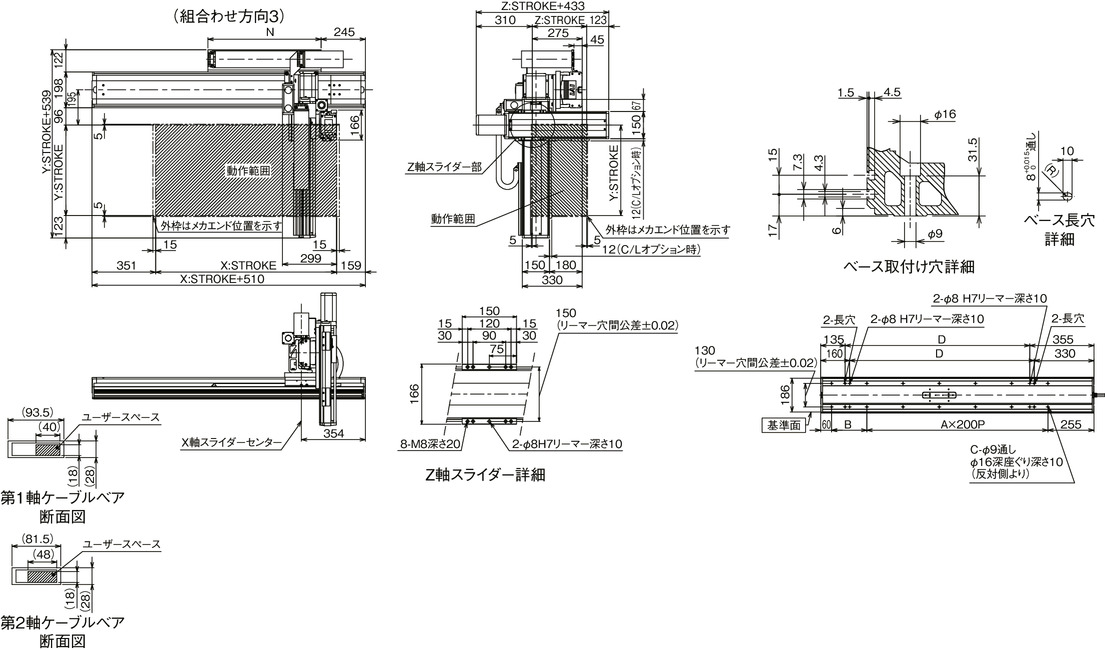

ICSB3【ICSPB3】-BQ□MB4M-CT-CT (สเปครางกระดูกงู) ทิศทางการรวมเข้าด้วยกัน 3
(หมายเหตุ) ตำแหน่งรวมของในแผนผังคือตำแหน่งจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง
| สโตรคแกน X | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 | 2700 | 2800 | 2900 | 3000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 11 | 11 | 12 | 12 | 13 | 13 | 14 | 14 | 15 |
| B | 295 | 195 | 295 | 195 | 295 | 195 | 295 | 195 | 295 | 195 | 295 | 195 | 295 | 195 | 295 | 195 | 295 | 195 | 295 | 195 | 295 | 195 |
| C | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 26 | 28 | 28 | 30 | 30 | 32 | 32 | 34 |
| D | 920 | 1020 | 1120 | 1220 | 1320 | 1420 | 1520 | 1620 | 1720 | 1820 | 1920 | 2020 | 2120 | 2220 | 2320 | 2420 | 2520 | 2620 | 2720 | 2820 | 2920 | 3020 |
| N | 575 | 625 | 675 | 725 | 775 | 825 | 875 | 925 | 975 | 1025 | 1075 | 1125 | 1175 | 1225 | 1275 | 1325 | 1375 | 1425 | 1475 | 1525 | 1575 | 1625 |
สเปคร่วม
| รูปแบบการขับเคลื่อน | บอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5] |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.01 มม. 【±0.005 มม.】 |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | เท่ากับหรือหรือน้อยกว่า 0.05 มม. [0.02 มม.] |
| ไกด์ | แบบมีตัว Base |
| ฐาน | คุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว |
| ส่งกำลังมอเตอร์แกน X / Lead | 750W/25 มม. |
| ส่งกำลังมอเตอร์แกน Y / Lead | 400W/20 มม. |
| ส่งกำลังมอเตอร์แกน Z / Lead | 400W/10 มม. |

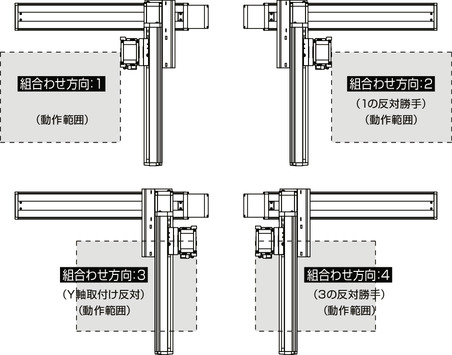

ทิศทางการรวมของ XY
รายละเอียดโมเดล
| ทิศทาง การรวม XY (หมายเหตุ 1) | แบบความเร็ว แกน Z (ข้อควรระวัง 2) | รูปแบบ |
|---|---|---|
| 1 | M | ICSB3【ICSPB3】-BQ1MB4M-①-②③-④⑤-⑥⑦-T□-⑧-⑨ |
| 2 | M | ICSB3【ICSPB3】-BQ2MB4M-①-②③-④⑤-⑥⑦-T□-⑧-⑨ |
| 3 | M | ICSB3【ICSPB3】-BQ3MB4M-①-②③-④⑤-⑥⑦-T□-⑧-⑨ |
| 4 | M | ICSB3【ICSPB3】-BQ4MB4M-①-②③-④⑤-⑥⑦-T□-⑧-⑨ |
(หมายเหตุ 1) สำหรับทิศทางการรวมเข้าด้วยกันของ XY กรุณาดูแผนภาพด้านล่าง รายละเอียดของ 1 - 9 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่าง
(ข้อควรระวัง 2) น้ำหนักขนย้ายและความเร็วสูงสุดจะแปรผันตามชนิดของแกน Z
คำอธิบายสัญลักษณ์ในโมเดล
| เลขที่ | เนื้อหา | รายละเอียดที่ระบุ |
|---|---|---|
| ① | ชนิดเอนโค้ดเดอร์ | WA： เอนโค้ดเดอร์สัมบูรณ์แบบไร้แบตเตอรี่ |
| ② | สโตรคแกน X | 90： 900 มม. ～ 300： 3000 มม. |
| ③ | แกน X อุปกรณ์เสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ④ | สโตรคแกน Y | 10： 100 มม. ～ 70： 700 มม. |
| ⑤ | แกน Y อ็อปชั่นเสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ⑥ | สโตรคแกน Z | 10： 100 มม. ～ 50： 500 มม. |
| ⑦ | แกน Z อ็อปชั่นเสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ⑧ | ความยาวสายเคเบิล | 3L： 3m 5L： 5m □L： □m |
| ⑨ | แกน Y - แกน Z การเดินสายเคเบิล | CT-CT： รางกระดูกงู - รางกระดูกงู |
แกนโครงสร้าง
| ชื่อเรียกแกน | รูปแบบ | หน้าสำหรับอ้างอิง |
|---|---|---|
| แกน X | ISB【ISPB】-WXMX-①-750-25-②-T□-⑪-③ | 3-473 |
| แกน Y | ISB【ISPB】-LXM-①-400-20-④-T□-⑪-⑤ | 3-441 |
| แกน Z | ISB【ISPB】-LXM-①-400-10-⑥-T□-⑪-⑦ | 3-441 |
(ข้อควรระวัง) โมเดล 1 - 7 ข้างต้น โปรดดูสัญลักษณ์ในโมเดลที่ปรากฏในตารางข้างบน อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)
(ข้อควรระวัง) หมายเลข 11 ในโมเดลข้างต้น มีระบุทิศทางการนำสายเคเบิลออก สำหรับทิศทางการออก กรุณาดูหน้า 5-575
