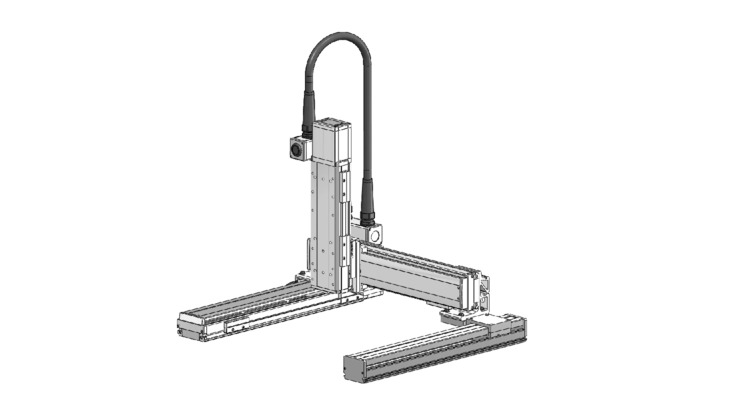

ความเร็วสูงสุดแยกตามสโตรค
GB□HS1M
(หน่วยเป็น มม./วินาที)
| 100～300 | 300～600 | 650～700 | 750～800 | 850～900 | 950～1000 | |
|---|---|---|---|---|---|---|
| แกน X | 1200 | 860 | 695 | 570 | ||
| แกน Y | － | 960 | － | |||
| แกน Z | 480 | － | ||||
GB□HS1L
(หน่วยเป็น มม./วินาที)
| 100～300 | 300～600 | 650～700 | 750～800 | 850～900 | 950～1000 | |
|---|---|---|---|---|---|---|
| แกน X | 1200 | 860 | 695 | 570 | ||
| แกน Y | － | 960 | － | |||
| แกน Z | 240 | － | ||||
สเปคร่วม
| รูปแบบการขับเคลื่อน | บอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5] |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.01 มม. [±0.005 มม.] |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.05 มม. [0.02 มม.] |
| ไกด์ | แบบมีตัว Base |
| ฐาน | วัสดุ : อะลูมิเนียม ชุบผิวสีขาว |
| ส่งกำลังมอเตอร์แกน X / Lead | 100W/20 มม. |
| ส่งกำลังมอเตอร์แกน Y / Lead | 60W/16 มม. |
| ส่งกำลังมอเตอร์แกน Z / Lead | 60W/8 มม. (M), 4 มม. (L) |
น้ำหนักขนย้าย
หน่วยที่แสดงในตารางคือ กก.
GB□HS1M
| สโตรคแกน Y | ||
|---|---|---|
| 300～600 | ||
| สโตรคแกน Z | 100 | 4.3 |
| 150 | 3.9 | |
| 200 | 3.5 | |
| 250 | 3.1 | |
| 300 | 2.8 | |
GB□HS1L
| สโตรคแกน Y | ||||||||
|---|---|---|---|---|---|---|---|---|
| 300 | 350 | 400 | 450 | 500 | 550 | 600 | ||
| สโตรคแกน Z | 100 | 8.0 | 7.9 | 7.6 | 7.2 | 6.9 | 6.5 | 6.2 |
| 150 | 7.6 | 7.6 | 7.3 | 6.9 | 6.6 | 6.1 | 5.8 | |
| 200 | 7.2 | 7.2 | 6.9 | 6.5 | 6.2 | 5.8 | 5.5 | |
| 250 | 6.9 | 6.9 | 6.6 | 6.1 | 5.8 | 5.4 | 5.1 | |
| 300 | 6.6 | 6.6 | 6.3 | 5.9 | 5.6 | 5.2 | 4.8 | |
คอนโทรลเลอร์ที่ใช้ได้
โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) ช่องสโตรคของรายการโมเดล ในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร) (2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 15 ม. (3) ความเร็วเร่งจำกัด แกน Z Lead 4 เท่ากับ 0.2G นอกเหนือจากนั้นเท่ากับ 0.4G น้ำหนักขนย้ายในกรณีที่ทำงานด้วยความเร็วเร่งจำกัด เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง (4) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดต่ำลง (5) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง |
รายละเอียดโมเดล
| ทิศทาง ประกอบร่วม XY (ข้อควรระวัง 1) | แบบความเร็ว แกน Z (ข้อควรระวัง 2) | รูปแบบ |
|---|---|---|
| 1 | M | ICSB3【ICSPB3】-GB1HS1M-①-②③-④⑤-⑥⑦-T2-⑧-⑨ |
| L | ICSB3【ICSPB3】-GB1HS1L-①-②③-④⑤-⑥⑦-T2-⑧-⑨ | |
| 2 | M | ICSB3【ICSPB3】-GB2HS1M-①-②③-④⑤-⑥⑦-T2-⑧-⑨ |
| L | ICSB3【ICSPB3】-GB2HS1L-①-②③-④⑤-⑥⑦-T2-⑧-⑨ | |
| 3 | M | ICSB3【ICSPB3】-GB3HS1M-①-②③-④⑤-⑥⑦-T2-⑧-⑨ |
| L | ICSB3【ICSPB3】-GB3HS1L-①-②③-④⑤-⑥⑦-T2-⑧-⑨ | |
| 4 | M | ICSB3【ICSPB3】-GB4HS1M-①-②③-④⑤-⑥⑦-T2-⑧-⑨ |
| L | ICSB3【ICSPB3】-GB4HS1L-①-②③-④⑤-⑥⑦-T2-⑧-⑨ |
(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XY โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 9 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่าง
(ข้อควรระวัง 2) น้ำหนักขนย้ายและความเร็วสูงสุดจะแปรผันตามชนิดของแกน Z
คำอธิบายสัญลักษณ์ในโมเดล
| เลขที่ | เนื้อหา | รายละเอียดที่ระบุ |
|---|---|---|
| ① | ชนิดเอนโค้ดเดอร์ | WA : แบบสัมบูรณ์ไร้แบตเตอรี่ |
| ② | สโตรคแกน X | 10：100 มม. ～ 100：1000 มม. |
| ③ | แกน X อุปกรณ์เสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ④ | สโตรคแกน Y | 30：300 มม. ～ 60：600 มม. |
| ⑤ | แกน Y อ็อปชั่นเสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ⑥ | สโตรคแกน Z | 10：100 มม. ～ 30：300 มม. |
| ⑦ | แกน Z อ็อปชั่นเสริม | โปรดดูตารางอ็อปชั่นเสริม |
| ⑧ | ความยาวสายเคเบิล | 3L：3 ม. 5L：5 ม. □L：□ ม. |
| ⑨ | แกน Y - แกน Z การเดินสายเคเบิล | SC - SC : สายเคเบิลอิสระ - สายเคเบิลอิสระ |
ทิศทาง ประกอบร่วม XY
แกนโครงสร้าง
| ชื่อเรียกแกน | รูปแบบ | หน้าสำหรับอ้างอิง |
|---|---|---|
| แกน X (แกนขับเคลื่อน) | ISB【ISPB】-MXM-①-100-20-②-T2-⑪-③ | 2-357 |
| แกน Y (แกนวิ่งแนวตั้ง) | ISB-SXM01-N-0-0-② | － |
| แกน Y | ISB【ISPB】-SXM-①-60-16-④-T2-⑪-⑤ | 2-341 |
| แกน Z | ISB【ISPB】-SXM-①-60-⑩-⑥-T2-⑪-⑦ | 2-341 |
(ข้อควรระวัง) โมเดลข้างต้นที่ 1 - 7 โปรดดูที่สัญลักษณ์ภายในโมเดล อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)
(ข้อควรระวัง) หมายเลข 10 ในโมเดลข้างต้นจะมีระบุ Lead ไว้ด้วย
8 : กรณีแบบความเร็วแกน Z คือ M
4 : กรณีแบบความเร็วแกน Z คือ L
(ข้อควรระวัง) หมายเลข 11 ในโมเดลข้างต้น มีระบุทิศทางการนำสายเคเบิลออก ทิศทางการนำสายออก โปรดดูที่หน้า 4-25
ภาพร่างแสดงขนาด
ICSB3【ICSPB3】-GB□HS1□-SC-SC (สเปคแบบสายเคเบิลอิสระ)
(ข้อควรระวัง) ตำแหน่งในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้นเมื่อตั้งค่าแบบทั่วไป กรณีจะเปลี่ยนทิศทางจุดเริ่มต้นหลังส่งมอบสินค้าแล้ว จะต้องทำการปรับคืน จึงโปรดใช้ความระวัง
ขนาดมิติ Q
| แกน Y แกน Z | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
|---|---|---|---|---|---|---|---|
| 100 | 750 | 800 | 800 | 850 | 850 | 900 | 900 |
| 150 | 800 | 850 | 850 | 900 | 900 | 950 | 950 |
| 200 | 850 | 900 | 900 | 950 | 950 | 1000 | 1000 |
| 250 | 900 | 950 | 950 | 1000 | 1000 | 1050 | 1050 |
| 300 | 950 | 1000 | 1000 | 1050 | 1050 | 1100 | 1100 |
| สโตรคแกน X | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 304 | 354 | 404 | 454 | 504 | 554 | 604 | 654 | 704 | 754 | 804 | 854 | 904 | 954 | 1004 | 1054 | 1104 | 1154 | 1204 |
| B | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 |
| C | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 |
| D | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 |
| E | 204 | 254 | 304 | 354 | 404 | 454 | 504 | 554 | 604 | 654 | 704 | 754 | 804 | 854 | 904 | 954 | 1004 | 1054 | 1104 |
| F | 134 | 184 | 234 | 284 | 334 | 384 | 434 | 484 | 534 | 584 | 634 | 684 | 734 | 784 | 834 | 884 | 934 | 984 | 1034 |
| G | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 |
| H | 24 | 74 | 124 | 174 | 224 | 274 | 124 | 174 | 224 | 274 | 124 | 174 | 224 | 274 | 124 | 174 | 224 | 274 | 124 |
| J | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 18 |
