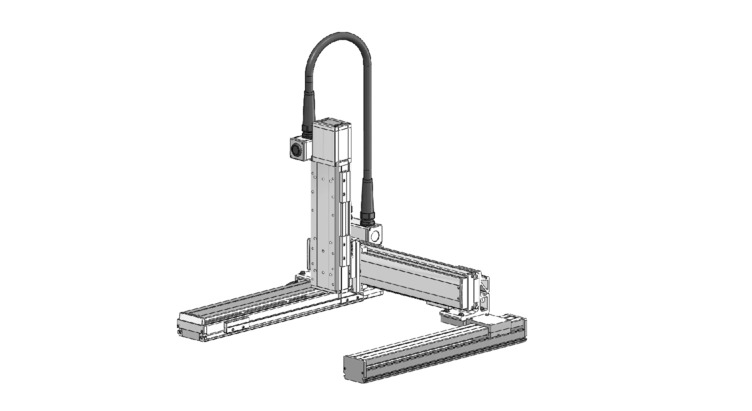

ICSB3-GE□HS1□
ICSPB3-GE□HS1□

ไฟล์ PDF คู่มือการใช้งาน

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ความเร็วสูงสุดแยกตามสโตรค

GE□HS1M

(หน่วยเป็น มม./วินาที)

	100～300	300～400	450～700	750～800	850～900	950～1000
แกน X	1200				920	765
แกน Y	－	1200		860	695	－
แกน Z	480		－

GE□HS1L

(หน่วยเป็น มม./วินาที)

	100～300	300～400	450～700	750～800	850～900	950～1000
แกน X	1200				920	765
แกน Y	－	1200		860	695	－
แกน Z	240		－

สเปคร่วม

รูปแบบการขับเคลื่อน	บอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.01 มม. [±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.05 มม. [0.02 มม.]
ไกด์	แบบมีตัว Base
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ส่งกำลังมอเตอร์แกน X / Lead	400W/20 มม.
ส่งกำลังมอเตอร์แกน Y / Lead	200W/20 มม.
ส่งกำลังมอเตอร์แกน Z / Lead	60W/8 มม. (M), 4 มม. (L)

น้ำหนักขนย้าย

หน่วยที่แสดงในตารางคือ กก.

GE□HS1M

		สโตรคแกน Y
		300～900
สโตรคแกน Z	100	4.3
	150	3.9
	200	3.5
	250	3.1
	300	2.8
	350	2.4
	400	2.1

GE□HS1L

		สโตรคแกน Y
		300～900
สโตรคแกน Z	100	11.3
	150	10.9
	200	10.5
	250	10.1
	300	9.8
	350	9.4
	400	9.1

คอนโทรลเลอร์ที่ใช้ได้

โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ช่องสโตรคของรายการโมเดล ในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร)
(2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 15 ม.
(3) ความเร็วเร่งจำกัด แกน Z Lead 5 เท่ากับ 0.2G นอกเหนือจากนั้นเท่ากับ 0.4G น้ำหนักขนย้ายในกรณีที่ทำงานด้วยความเร็วเร่งจำกัด เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง
(4) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดต่ำลง
(5) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง

กลับหน้าบนสุด

รายละเอียดโมเดล

ทิศทาง ประกอบร่วม XY (ข้อควรระวัง 1)	แบบความเร็ว แกน Z (ข้อควรระวัง 2)	รูปแบบ
1	M	ICSB3【ICSPB3】-GE1HS1M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
1	L	ICSB3【ICSPB3】-GE1HS1L-①-②③-④⑤-⑥⑦-T2-⑧-⑨
2	M	ICSB3【ICSPB3】-GE2HS1M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
2	L	ICSB3【ICSPB3】-GE2HS1L-①-②③-④⑤-⑥⑦-T2-⑧-⑨
3	M	ICSB3【ICSPB3】-GE3HS1M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
3	L	ICSB3【ICSPB3】-GE3HS1L-①-②③-④⑤-⑥⑦-T2-⑧-⑨
4	M	ICSB3【ICSPB3】-GE4HS1M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
4	L	ICSB3【ICSPB3】-GE4HS1L-①-②③-④⑤-⑥⑦-T2-⑧-⑨

(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XY โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 9 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่าง

(ข้อควรระวัง 2) น้ำหนักขนย้ายและความเร็วสูงสุดจะแปรผันตามชนิดของแกน Z

คำอธิบายสัญลักษณ์ในโมเดล

เลขที่	เนื้อหา	รายละเอียดที่ระบุ
①	ชนิดเอนโค้ดเดอร์	WA : แบบสัมบูรณ์ไร้แบตเตอรี่
②	สโตรคแกน X	10：100 มม. 　　～ 100：1000 มม.
③	แกน X อุปกรณ์เสริม	โปรดดูตารางอ็อปชั่นเสริม
④	สโตรคแกน Y	30：300 มม. 　　～ 90：900 มม.
⑤	แกน Y อ็อปชั่นเสริม	โปรดดูตารางอ็อปชั่นเสริม
⑥	สโตรคแกน Z	10：100 มม. 　　～ 40：400 มม.
⑦	แกน Z อ็อปชั่นเสริม	โปรดดูตารางอ็อปชั่นเสริม
⑧	ความยาวสายเคเบิล	3L：3 ม. 5L：5 ม. □L：□ ม.
⑨	แกน Y - แกน Z การเดินสายเคเบิล	SC - SC : สายเคเบิลอิสระ - สายเคเบิลอิสระ

ทิศทาง ประกอบร่วม XY

แกนโครงสร้าง

ชื่อเรียกแกน	รูปแบบ	หน้าสำหรับอ้างอิง
แกน X (แกนขับเคลื่อน)	ISB【ISPB】-LXM-①-400-20-②-T2-⑪-③	2-393
แกน Y (แกนวิ่งแนวตั้ง)	ISB-SXM03-N-0-0-②	－
แกน Y	ISB【ISPB】-MXM-①-200-20-④-T2-⑪-⑤	2-361
แกน Z	ISB【ISPB】-SXM-①-60-⑩-⑥-T2-⑪-⑦	2-341

(ข้อควรระวัง) โมเดลข้างต้นที่ 1 - 7 โปรดดูที่สัญลักษณ์ภายในโมเดล อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)

(ข้อควรระวัง) หมายเลข 10 ในโมเดลข้างต้นจะมีระบุ Lead ไว้ด้วย

　8 : กรณีแบบความเร็วแกน Z คือ M

　4 : กรณีแบบความเร็วแกน Z คือ L

(ข้อควรระวัง) หมายเลข 11 ในโมเดลข้างต้น มีระบุทิศทางการนำสายเคเบิลออก ทิศทางการนำสายออก โปรดดูที่หน้า 4-25

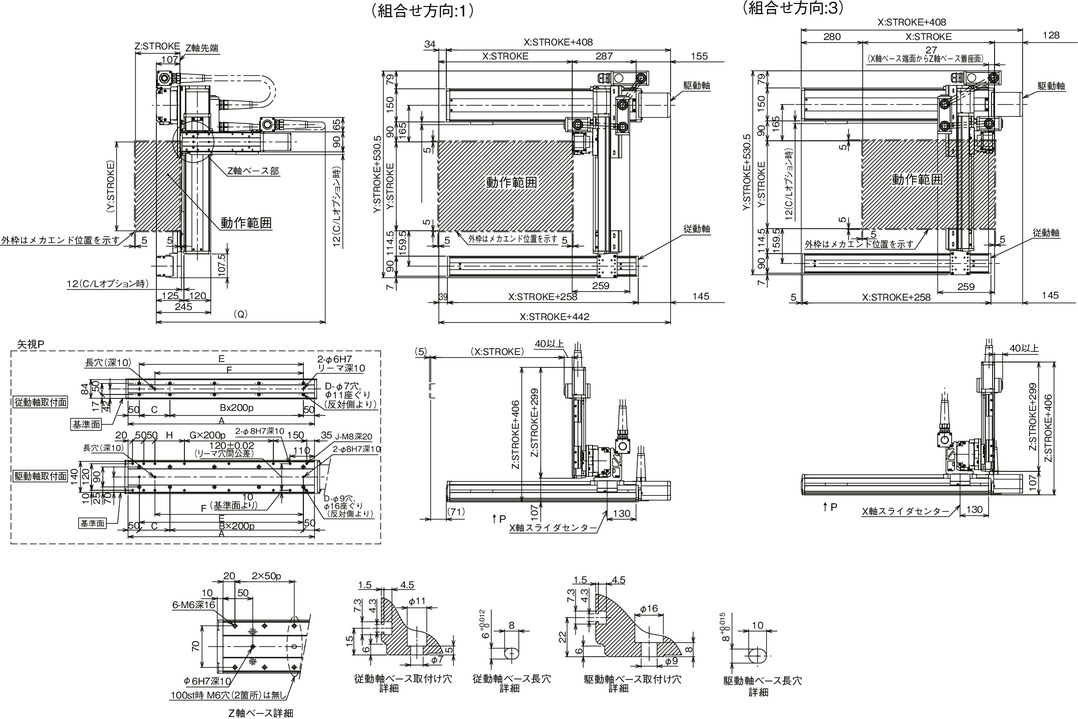

ภาพร่างแสดงขนาด

ICSB3【ICSPB3】-GE□HS1□-SC-SC (สเปคแบบสายเคเบิลอิสระ)

(ข้อควรระวัง) ตำแหน่งในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้นเมื่อตั้งค่าแบบทั่วไป กรณีจะเปลี่ยนทิศทางจุดเริ่มต้นหลังส่งมอบสินค้าแล้ว จะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

ขนาดมิติ Q

แกน Y แกน Z	300	350	400	450	500	550	600	650	700	750	800	850	900
100	800	800	850	850	900	900	950	950	950	1000	1000	1050	1050
150	850	850	900	900	950	950	1000	1000	1000	1050	1050	1100	1100
200	900	900	950	950	1000	1000	1050	1050	1050	1100	1100	1150	1150
250	950	950	1000	1000	1050	1050	1100	1100	1100	1150	1150	1200	1200
300	1000	1000	1050	1050	1100	1100	1150	1150	1150	1200	1200	1250	1250
350	1050	1050	1100	1100	1150	1150	1200	1200	1200	1250	1250	1300	1300
400	1100	1100	1150	1150	1200	1200	1250	1250	1250	1300	1300	1350	1350

สโตรคแกน X	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
A	338	388	438	488	538	588	638	688	738	788	838	888	938	988	1038	1088	1138	1188	1238	1288	1338	1388	1438	1488	1538
B	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6
C	238	288	138	188	238	288	138	188	238	288	138	188	238	288	138	188	238	288	138	188	238	288	138	188	238
D	4	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16
E	238	288	338	388	438	488	538	588	638	688	738	788	838	888	938	988	1038	1088	1138	1188	1238	1288	1338	1388	1438
F	168	218	268	318	368	418	468	518	568	618	668	718	768	818	868	918	968	1018	1068	1118	1168	1218	1268	1318	1368
G	0	0	0	0	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5
H	33	83	133	183	233	283	133	183	233	283	133	183	233	283	133	183	233	283	133	183	233	283	133	183	233
J	10	10	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18	20	20	20
