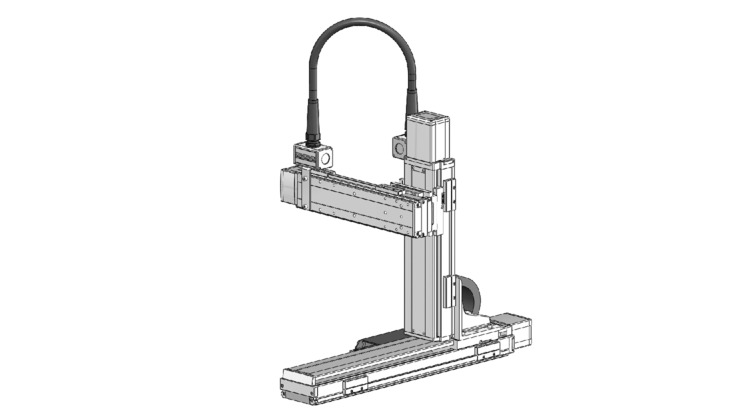

ICSB3-Z3C□HS1H
ICSPB3-Z3C□HS1H

ความเร็วสูงสุดแยกตามสโตรค

Z3C□HS1H

(หน่วยเป็น มม./วินาที)


120～670720～770820～870920～9701020～1070
แกน X1200860695570460

(หน่วยเป็น มม./วินาที)


100～400
แกน Z600
แกน Y960

สเปคร่วม

รูปแบบการขับเคลื่อนบอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.01 มม. [±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.05 มม. [0.02 มม.]
ไกด์แบบมีตัว Base
ฐานวัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ส่งกำลังมอเตอร์แกน X / Lead200W/20 มม.
ส่งกำลังมอเตอร์แกน Z / Lead200W/10 มม.
ส่งกำลังมอเตอร์แกน Y / Lead60W/16 มม.

น้ำหนักขนย้าย

หน่วยที่แสดงในตารางคือ กก.

Z3C□HS1H


สโตรคแกน Z
100～400
สโตรคแกน Y1009.5
1509.2
2008.8
2508.5
3008.2
3507.8
4007.6

คอนโทรลเลอร์ที่ใช้ได้

โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ช่องสโตรคของรายการโมเดล ในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร)
(2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 15 ม.
(3) ความเร็วเร่งจำกัดเท่ากับ 0.4G น้ำหนักขนย้ายในกรณีที่ทำงานด้วยความเร็วเร่งจำกัด เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง
(4) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดต่ำลง
(5) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง

กลับหน้าบนสุด

รายละเอียดโมเดล

ทิศทาง
ประกอบร่วม XY
(ข้อควรระวัง 1)		แบบความเร็ว
แกน Z
(ข้อควรระวัง 2)		รูปแบบ
1HICSB3【ICSPB3】-Z3C1HS1H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
2HICSB3【ICSPB3】-Z3C2HS1H-①-②③-④⑤-⑥⑦-T2-⑧-⑨

(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XY โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 9 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่าง

(ข้อควรระวัง 2) น้ำหนักขนย้ายและความเร็วสูงสุดจะแปรผันตามชนิดของแกน Z

คำอธิบายสัญลักษณ์ในโมเดล

เลขที่เนื้อหารายละเอียดที่ระบุ
①ชนิดเอนโค้ดเดอร์WA : แบบสัมบูรณ์ไร้แบตเตอรี่
②สโตรคแกน X12：120 มม.
　　～
107：1070 มม.
③แกน X อุปกรณ์เสริมโปรดดูตารางอ็อปชั่นเสริม
④สโตรคแกน Z10：100 มม.
　　～
40：400 มม.
⑤แกน Z อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
⑥สโตรคแกน Y10：100 มม.
　　～
40：400 มม.
⑦แกน Y อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
⑧ความยาวสายเคเบิล3L : 3 ม.
5L : 5 ม.
□L : □ ม.
⑨การเดินสายเคเบิลแกน Z - แกน YCT-SC : รางกระดูกงู - สายเคเบิลอิสระ

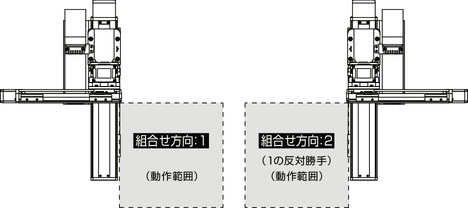

ทิศทาง ประกอบร่วม XY

แกนโครงสร้าง

ชื่อเรียกแกนรูปแบบหน้าสำหรับอ้างอิง
แกน XISB【ISPB】-MXL-①-200-20-②-T2-⑩-③2-373
แกน ZISB【ISPB】-MXM-①-200-10-④-T2-⑩-⑤2-361
แกน YISB【ISPB】-SXM-①-60-16-⑥-T2-⑩-⑦2-341

(ข้อควรระวัง) โมเดล 1 - 7 ข้างต้น โปรดดูสัญลักษณ์ในโมเดลที่ปรากฏในตารางข้างบน อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)

(ข้อควรระวัง) หมายเลข 10 ในโมเดลข้างต้น มีระบุทิศทางที่นำสายเคเบิลออกไว้ด้วย ทิศทางการนำสายออก โปรดดูที่หน้า 4-25

ภาพร่างแสดงขนาด

ICSB3【ICSPB3】-Z3C□HS1H-CT-SC (สเปครางกระดูกงู - สายเคเบิลอิสระ)

(ข้อควรระวัง) ตำแหน่งในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้นเมื่อตั้งค่าแบบทั่วไป กรณีจะเปลี่ยนทิศทางจุดเริ่มต้นหลังส่งมอบสินค้าแล้ว จะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

ขนาดมิติ Q

แกน Y
แกน Z		100150200250300350400
100900900950950100010001000
1501000100010501050110011001100
2001100110011501150120012001200
2501200120012501250130013001300
3001300130013501350140014001400
3501400140014501450150015001500
4001500150015501550160016001600

สโตรคแกน X12017022027032037042047052057062067072077082087092097010201070
A3544044545045546046547047548048549049541004105411041154120412541304
B01111222233334444555
C254104154204254104154204254104154204254104154204254104154204
D4666688881010101012121212141414
E25430435440445450455460465470475480485490495410041054110411541204
F184234284334384434484534584634684734784834884934984103410841134
G00000111122223333444
H74124174224274124174224274124174224274124174224274124174224
J1010101010121212121414141416161616181818
N200225250275300325350375400425450475500525550575600625650675
