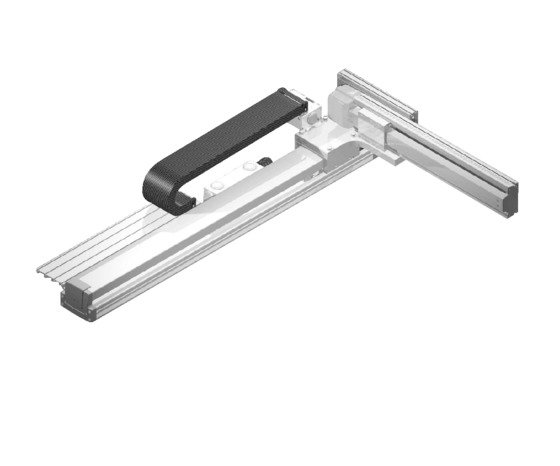

ICSPA2-B2NA□M

ความเร็วสูงสุดแยกตามสโตรค

(หน่วยเป็น มม./วินาที)


200～7002250～3000
แกน X－1300
แกน Y1200－

น้ำหนักขนย้ายแยกตามความเร็วเร่ง

หน่วยที่แสดงในตารางคือ กก.


สโตรคแกน Y
200300400500600700
ความ
เร็ว
เร่ง		0.340.040.033.027.322.919.3
0.430.030.030.027.322.919.3
0.521.621.621.621.621.619.3
0.618.018.018.018.017.516.6
0.715.314.914.013.012.111.2
0.812.211.310.49.48.57.6
0.99.58.67.76.75.84.9
1.06.85.95.0－－－

คอนโทรลเลอร์ที่ใช้ได้

โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 8-8) คอนโทรลเลอร์จะจำหน่ายแยก

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ช่องสโตรคในรายการโมเดล ที่ระบุในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร)
(2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ มาตรฐานคือ 3 ม. หรือ 5 ม. ความยาวอื่นนอกเหนือจากนั้นสามารถใช้หน่วยเมตรได้เช่นกัน สามารถใช้ได้สูงสุด 20 ม.
(3) ความเร็วเร่งจำกัดเท่ากับ 0.3G แกน Y สามารถใช้งานได้สูงสุดถึง 1G แกน X สูงสุดที่ 0.3G

กลับหน้าบนสุด

ภาพร่างแสดงขนาด

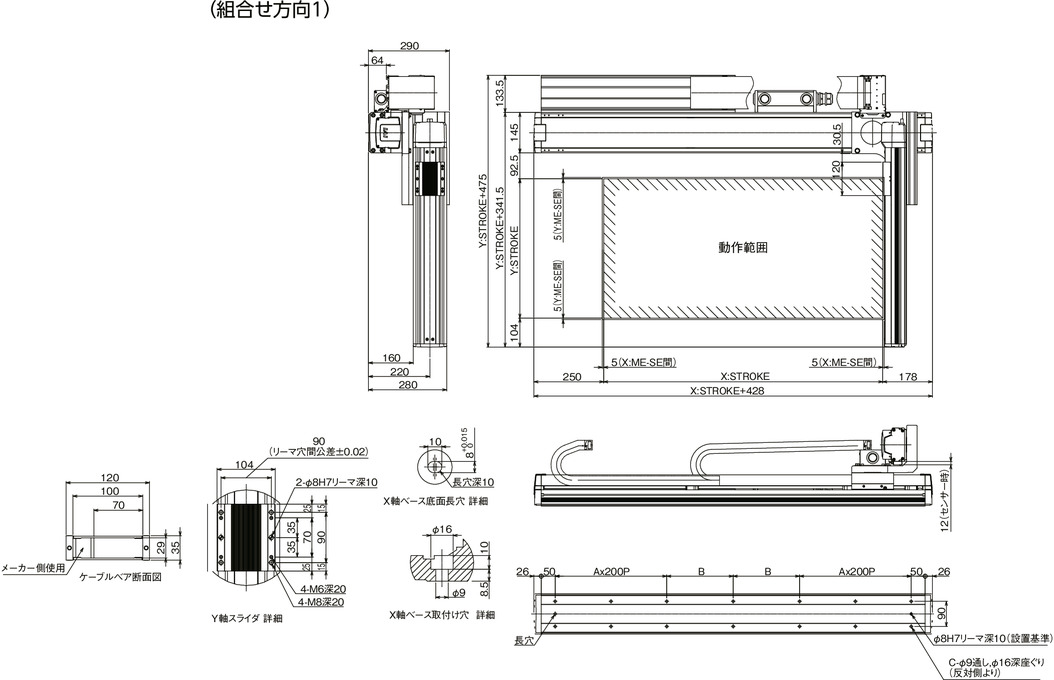

ICSPA2-B2NA□M-CT (สเปคกระดูกงู) ทิศทางการรวมเข้าด้วยกัน 1

ME : จุดสิ้นสุดเมคานิคัล

SE : จุดสิ้นสุดสโตรค

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

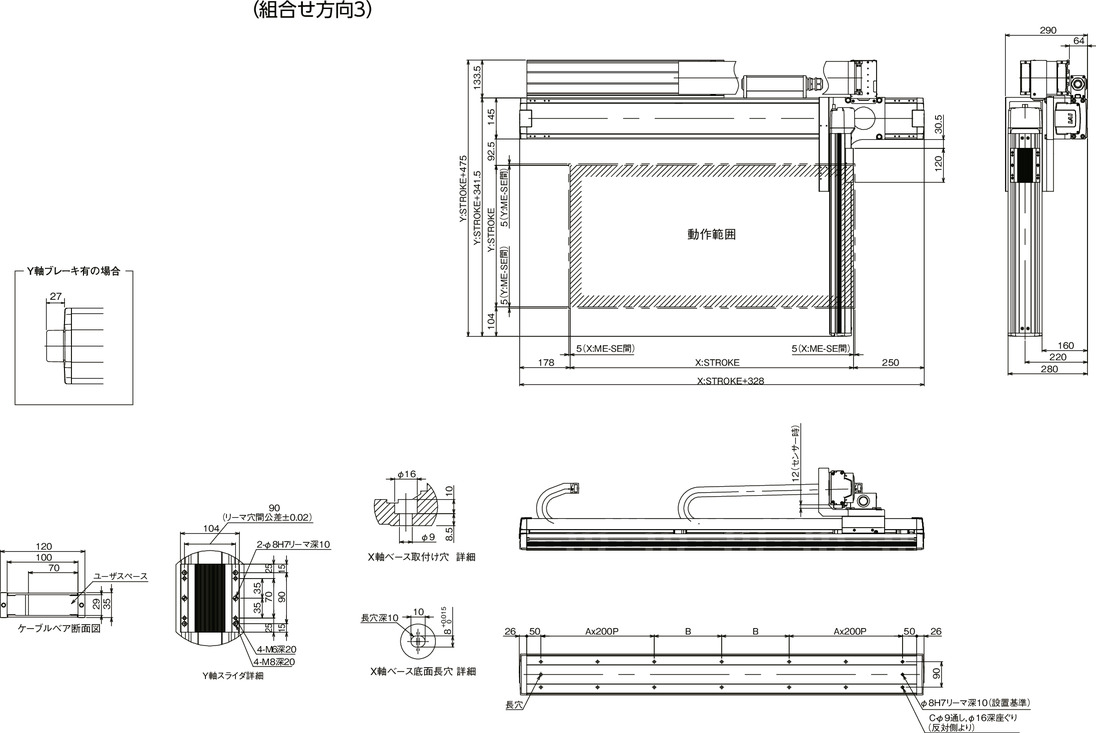

ICSPA2-B2NA□M-CT (สเปคกระดูกงู) ทิศทางการรวมเข้าด้วยกัน 3

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

สโตรค X2250230023502400245025002550260026502700275028002850290029503000
A5556666666677777
B263288313138163188213238263288313138163188213238
C26262630303030303030303434343434

สเปคร่วม

รูปแบบการขับเคลื่อนบอลสกรู เทียบเท่าแบบรีด C5
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.01 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.02 มม.
ไกด์แบบมีตัว Base
ฐานคุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว
ส่งกำลังมอเตอร์แกน X / Lead400W/20 มม.
ส่งกำลังมอเตอร์แกน Y / Lead200W/20 มม.

ทิศทาง ประกอบร่วม XY

รายละเอียดโมเดล

ทิศทาง ประกอบร่วม XY
(ข้อควรระวัง 1)		รูปแบบ
1ICSPA2-B2NA1M-①-②③-④⑤-T2-⑥-⑦
2ICSPA2-B2NA2M-①-②③-④⑤-T2-⑥-⑦
3ICSPA2-B2NA3M-①-②③-④⑤-T2-⑥-⑦
4ICSPA2-B2NA4M-①-②③-④⑤-T2-⑥-⑦

(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XY โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 7 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่างนี้

คำอธิบายสัญลักษณ์ในโมเดล

เลขที่เนื้อหารายละเอียดที่ระบุ
①ชนิดเอนโค้ดเดอร์A： แบบสัมบูรณ์
I： แบบเพิ่มค่า (Incremental)
②สโตรคแกน X225： 2250 มม.
　　～
300： 3000 มม.
③แกน X อุปกรณ์เสริมโปรดดูตารางอ็อปชั่นเสริม
④สโตรคแกน Y20： 200 มม.
　　～
70： 700 มม.
⑤แกน Y อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
⑥ความยาวสายเคเบิล3L： 3m
5L： 5m
□L： □m
⑦การเดินสายเคเบิลแกน Y (ข้อควรระวัง 2)CT： รางกระดูกงู

(หมายเหตุ 2) สำหรับขนาดรางกระดูกงู กรุณาดูหน้า 5-574

แกนโครงสร้าง

ชื่อเรียกแกนรูปแบบหน้าสำหรับอ้างอิง
แกน XNS-LXMXSA-①-400-20-②-T2-③-⑧3-625
แกน YISPA-MYM-①-200-20-②-T2-⑤－

(ข้อควรระวัง) โมเดลข้างต้นที่ 1 - 5 โปรดดูที่สัญลักษณ์ภายในโมเดลข้างบน

(ข้อควรระวัง) หมายเลข 8 ในโมเดลข้างต้น จะระบุสัญลักษณ์ตามด้านล่างนี้

　NT1： ทิศทางการรวมเข้าแบบมุมฉาก 1 และ 3

　NT2： ทิศทางการรวมเข้าแบบมุมฉาก 2 และ 4

(ข้อควรระวัง) รุ่น Nut rotation / ลิเนียร์ขนาดใหญ่ แม้จะเป็นแกนเดี่ยวก็จะมีการติดตั้งรางกระดูกงูมาด้วย แต่กรณีที่ประกอบกับหุ่นยนต์แกนฉากจะมีการใช้งานรางกระดูกงูแยกต่างหาก ดังนั้นแกนเดี่ยวจึงเป็นสเปคที่ไม่มีรางกระดูกงู (NT1 หรือ NT2)
