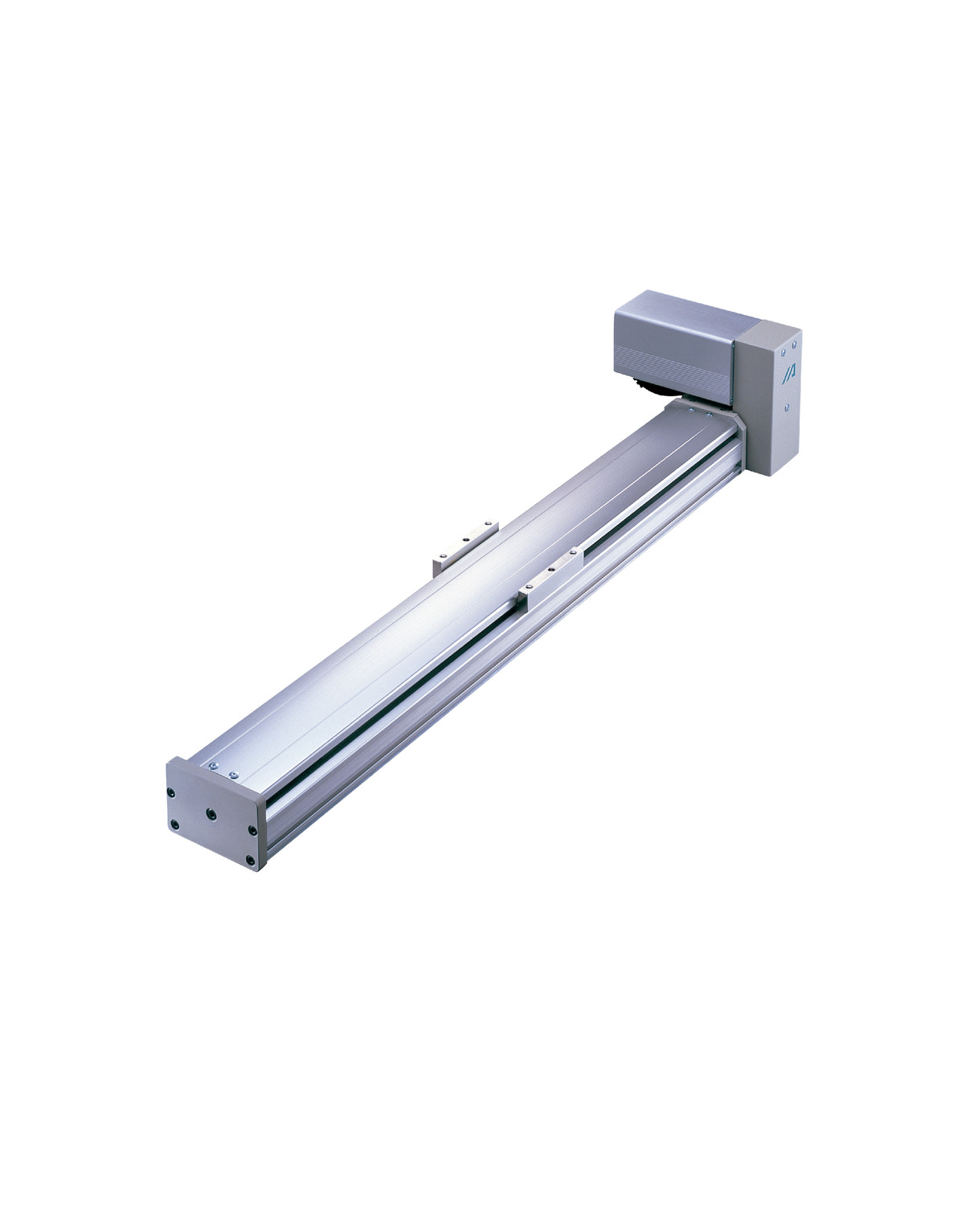

IF-MA-200

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

แคตตาล็อค PDF

ไฟล์ PDF คู่มือการใช้งาน

ดรอว์อิ้งค์ CAD 2 มิติ

ดรอว์อิ้งค์ CAD พาราเมตริกซ์

ขอเอกสารเพิ่มเติม

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		ระยะ Lead (มม.)	เทียบเท่า 35
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	20
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1750
		พิกัดความเร็วเร่ง-ลด (G)	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.3
แรงผลัก		พิกัดแรงผลัก (N)	85.7
สโตรค		สโตรคต่ำสุด (มม.)	200
		สโตรคสูงสุด (มม.)	2500
		ระยะ Pitch ของสโตรค (มม.)	100

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	Timing belt
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.08 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.1 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma：341N･m
	Mb：487N･m
	Mc：796N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 1)	Ma：81N･m
	Mb：116N･m
	Mc：189N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน Max85% RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	－
ทนการสั่นสะเทือน - ทนการกระแทก	ไม่เกิน 4.9m/s² 100Hz
มาตรฐานซึ่งรองรับในต่างประเทศ	ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์	แบบเพิ่มค่า / แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	16384 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 1) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-360

ทิศทางโมเมนต์ชนิดสไลเดอร์

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

200 - 2500 (ทุกๆ 100 มม.)
1750

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม														จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MSCON-C	6	เทียบเท่า AC 100V/200V	－	－	－	●	●	●	●	－	－	●	●	－	－	－	256
SCON-CAL/CGAL	1		●	－	－	●	●	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-CB/CGB	1		●	●	－	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-LC/LCG	1		－	－	●	●	●	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2		●	－	●	●	●	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) โปรดดูรายละเอียดทิศทางการประกอบมอเตอร์ได้ที่หน้า 1-383
(2) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) กรณีจะเพิ่ม Creep sensor และลิมิตสวิตซ์กลับตำแหน่งเริ่มต้น ด้านที่จะติดตั้ง Sensor จะขึ้นอยู่กับทิศทางการติดตั้งมอเตอร์บนตัวโครงสร้าง ขอให้ใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-383
(4) โมเมนต์ที่ยอมรับได้แบบพลวัตตอนเลือกดับเบิ้ลสไลเดอร์, ความยาวของโหลดที่ยื่น โปรดดูที่หน้า 1-369
(5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379
(6) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 600 มม.

กลับหน้าบนสุด

ภาพร่างแสดงขนาด

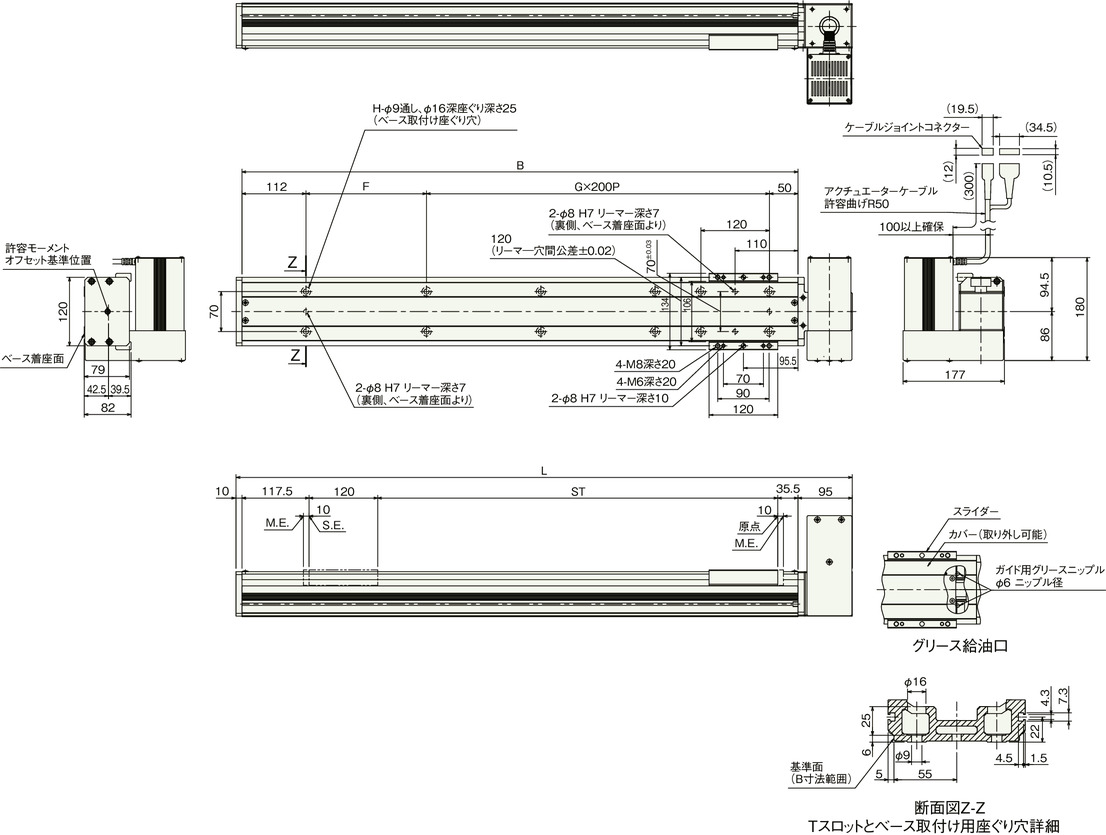

รุ่นสไลเดอร์เดี่ยว

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) ที่คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์

รายละเอียดเกี่ยวกับสายเคเบิล โปรดดูที่หน้า 1-296

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) ในการเปลี่ยนทิศทางกลับตำแหน่งเริ่มต้นจะต้องทำการปรับการย้อนกลับ โปรดใช้ความระมัดระวัง

ขนาดแยกตามสโตรค

สโตรค	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
L	578	678	778	878	978	1078	1178	1278	1378	1478	1578	1678	1778	1878	1978	2078	2178	2278	2378	2478	2578	2678	2778	2878
B	473	573	673	773	873	973	1073	1173	1273	1373	1473	1573	1673	1773	1873	1973	2073	2173	2273	2373	2473	2573	2673	2773
F	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211
G	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11	12	12
H	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26	28	28	30	30

น้ำหนักแยกตามสโตรค

สโตรค	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
น้ำหนัก (กก.)	7.8	8.6	9.4	10.1	10.9	11.7	12.5	13.3	14.1	14.9	15.7	16.5	17.3	18.0	18.8	19.6	20.4	21.2	22.0	22.8	23.6	24.4	25.2	25.9

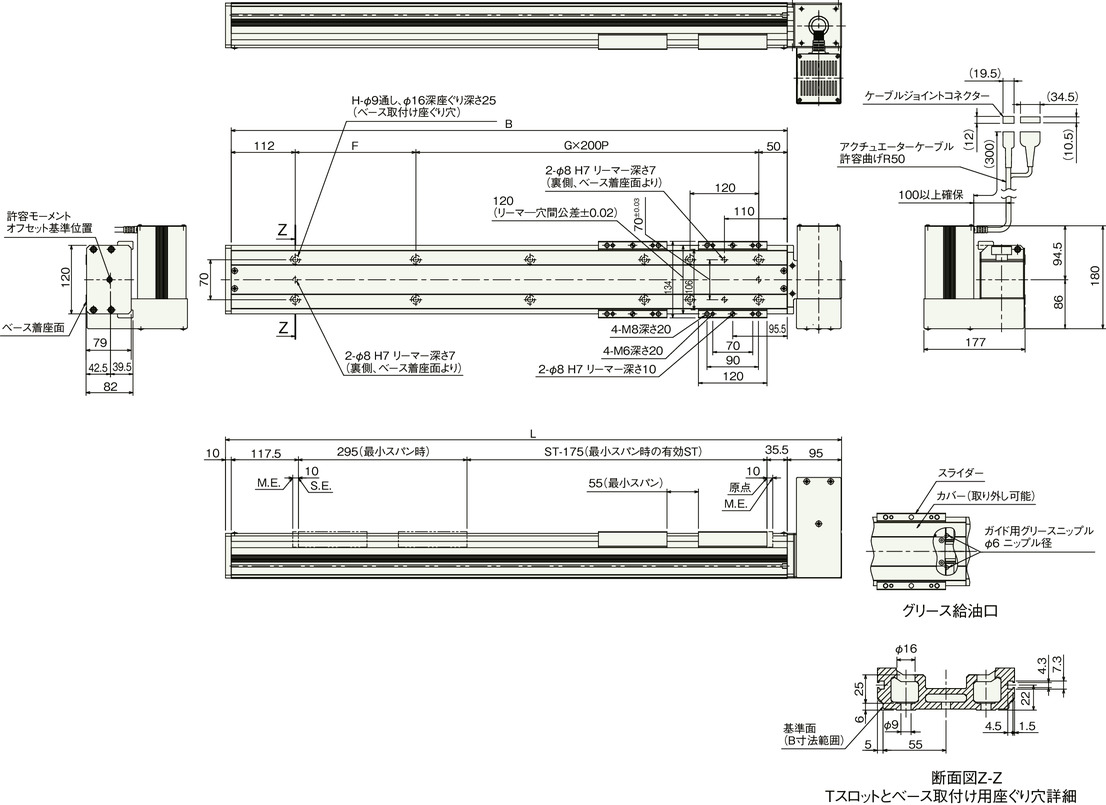

รุ่นดับเบิ้ลสไลเดอร์
