IK2-P6XBC1□□S

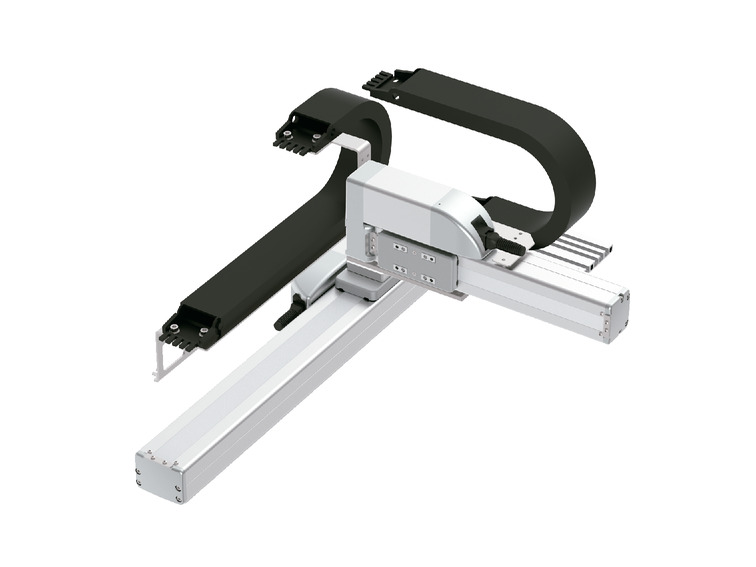

RCP6 2 แกนประกอบร่วม
แกน X : SA7R (กลับทางหมุน)
แกน Y : SA6R (กลับทางหมุน)

(ข้อควรระวัง) ภาพด้านบนคือกรณีที่เป็นทิศทางประกอบ [1] และทั้งการเดินสายไฟที่ 1 และการเดินสายไฟที่ 2 ล้วนมีรางกระดูกงู

　ส่วนทิศทางการประกอบอื่นๆ โปรดดูที่หน้า 4-17

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

สเปค

รายการ		แกน X	แกน Y
แกนโครงสร้าง		RCP6-SA7R	RCP6-SA6R
สโตรค (ทุกๆ 50 มม.)		50 - 800 มม.	50 - 400 มม.
ความเร็วสูงสุด (ข้อควรระวัง 1)	MM	280 มม./s	400 มม./s
	HH	560 มม./วินาที	680 มม./วินาที
	SS	640 มม./วินาที	800 มม./วินาที
ขนาดมอเตอร์		56□ พัลส์มอเตอร์	42□ พัลส์มอเตอร์
บอลสกรู Lead	MM	8 มม.	6 มม.
	HH	16 มม.	12 มม.
	SS	24 มม.	20 มม.
รูปแบบการขับเคลื่อน		บอลสกรู φ12 มม. แบบรีด C10	บอลสกรู φ10 มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ		±0.01 มม.
วัสดุของเบส		อะลูมิเนียม
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้		0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำ)

(ข้อควรระวัง1) กรณีที่ระยะเคลื่อนที่มีความสั้นหรือความเร็วเร่งต่ำ อาจทำให้ไม่ถึงความเร็วสูงสุด

　ความเร็วสูงสุดอาจเปลี่ยนแปลงได้ตามสโตรค

　รายละเอียดโปรดดูที่ความเร็วสูงสุดแยกตามสโตรคในหน้า 4-539

น้ำหนักขนย้ายแยกตามความเร็วเร่ง

หน่วยที่แสดงในตารางคือ กก.

แบบ MM : X เร็วปานกลาง - Y เร็วปานกลาง

สโตรคแกน Y (มม.) ความเร็วเร่ง-ลด (G)	50 - 100 (ทุกๆ 50 มม.)	150	200	250 - 400 (ทุกๆ 50 มม.)
0.1	9	8	6
0.3	9	8	6
0.5	7		6
0.7	6			－
1	4			－

แบบ HH : X เร็วสูง - Y เร็วสูง

แกน Y (มม.) ความเร็วเร่ง-ลด (G)	50 - 200 (ทุกๆ 50 มม.)	250 - 400 (ทุกๆ 50 มม.)
0.1	5
0.3	5
0.5	4
0.7	2	－

แบบ SS : X เร็วสูงพิเศษ - Y เร็วสูงพิเศษ

แกน Y (มม.) ความเร็วเร่ง-ลด (G)	50	100 - 200 (ทุกๆ 50 มม.)	250 - 400 (ทุกๆ 50 มม.)
0.1	4
0.3	4
0.5	3	2.5
0.7	2	1.5	－
1	1		－

คอนโทรลเลอร์ที่ใช้ได้

คอนโทรลเลอร์แยกจำหน่ายต่างหาก โปรดดูที่หน้าคอนโทรลเลอร์แต่ละหน้า

แบบ	แกนโครงสร้าง	คอนโทรลเลอร์ที่เชื่อมต่อได้	หน้าอ้างอิง
PM1	แกน X SA7R แกน Y SA6R	PCON-CB/CGB	7-95
		PCON-CYB/PLB/POB	7-111
		MCON-C/CG	7-73
		MCON-LC/LCG	7-73
		MSEL	7-245
PM2		RCON-PC	7-41

(ข้อควรระวัง) สามารถใช้งานได้ด้วยสเปคการตั้งค่าแบบเอาท์พุตสูง กรณีที่เชื่อมต่อคอนโทรลเลอร์ MCON แล้วใช้งาน จะต้องเลือก "สเปคการตั้งค่าแบบเอาท์พุตสูง"

　กรณีที่ใช้งานด้วยการตั้งค่าแบบเอาท์พุตสูง โปรดสอบถามกลับมายังบริษัทฯ

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) โดยทั่วไปจะทำการจัดส่งในสภาพประกอบแล้ว
หากต้องการให้จัดส่งแบบแยกชิ้นส่วน โปรดปรึกษาเจ้าหน้าที่ฝ่ายขายของบริษัทฯ
(2) "น้ำหนักขนย้ายแยกตามความเร็วเร่ง" คือกรณีที่ทั้งแกน X และแกน Y ใช้ความเร็วเร่ง-ลดเดียวกัน
กรณีเกิดการสั่นสะเทือนอย่างมีนัยยะสำคัญ โปรดลดความเร็วและความเร็วเร่ง-ลดลงให้เหมาะสมก่อนใช้งาน

กลับหน้าบนสุด

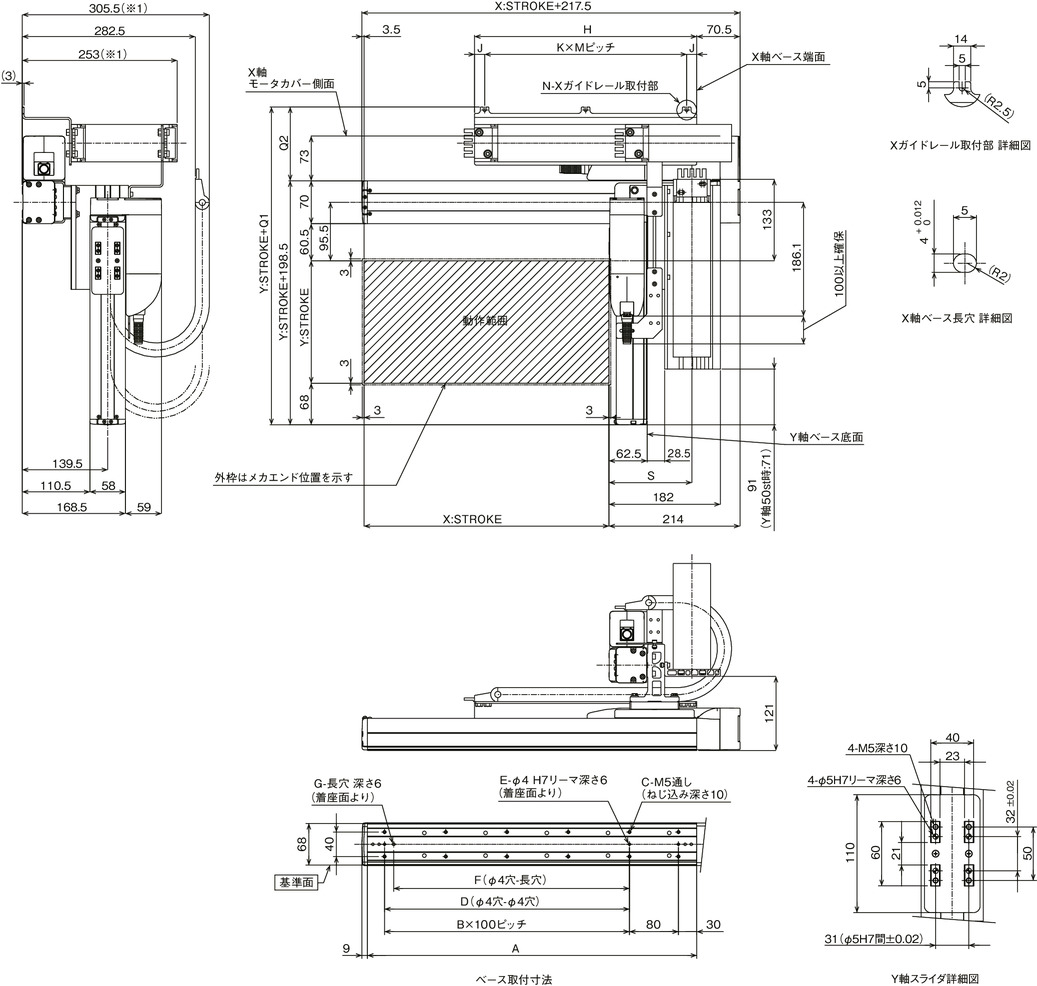

ภาพร่างแสดงขนาด

*1 รางกระดูกงูอาจบวม หรืออาจมีขนาดใหญ่กว่าที่ระบุเล็กน้อย

(ข้อควรระวัง) จุดประกอบในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น

(ข้อควรระวัง) เป็นภาพดรอว์อิ้งแสดงกรณีที่ทิศทางประกอบ [1] ทั้งการเดินสายที่ 1 และการเดินสายที่ 2 ล้วนมีรางกระดูกงู

(ข้อควรระวัง) รางกระดูกงูและแป้นยึดจุดสิ้นสุดการเคลื่อนที่ของรางกระดูกงู โปรดดูรายละเอียดที่หน้า 4-537

(ข้อควรระวัง) โปรดทำการยึดรางนำร่องกระดูกงูแกน X ไว้ที่ฝั่งที่ลูกค้าติดตั้งแกน X ไว้

　และจุดสิ้นสุดการเคลื่อนที่ของรางกระดูกงูแกน Y ก็ให้ยึดไว้กับ Plate ที่ลูกค้าติดตั้งไว้ที่สไลเดอร์แกน Y (โปรดดูหน้า 4-537)

ขนาดแยกตามสโตรค

X : สโตรค	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
A	188	238	288	338	388	438	488	538	588	638	688	738	788	838	888	938
B	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8
C	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20
D	0	0	100	200	200	300	300	400	400	500	500	600	600	700	700	800
E	2	2	3	3	3	3	3	3	3	3	3	3	3	3	3	3
F	0	85	85	185	185	285	285	385	385	485	485	585	585	685	685	785
G	0	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
H	188	213	238	263	288	313	338	363	388	413	438	463	488	513	538	563
J	16.5	16.5	14	16.5	16.5	16.5	14	16.5	14	16	15	66.5	44	56.5	69	16
K	1	1	1	2	2	2	2	2	2	3	3	3	2	2	2	3
M	155	180	210	115	127.5	140	155	165	180	127	136	110	200	200	200	177
N	2	2	2	3	3	3	3	3	3	4	4	4	3	3	3	4

ขนาดแยกตามสโตรค

ขนาดของรางกระดูกงู	CT	CTM	CTL	CTXL
Q1	306	319	332	349
Q2	107.5	120.5	133.5	150.5
S	129	135.5	142	－

(ข้อควรระวัง) ขนาดของ Q1, Q2, S จะเปลี่ยนไปตามขนาดของรางกระดูกงู
