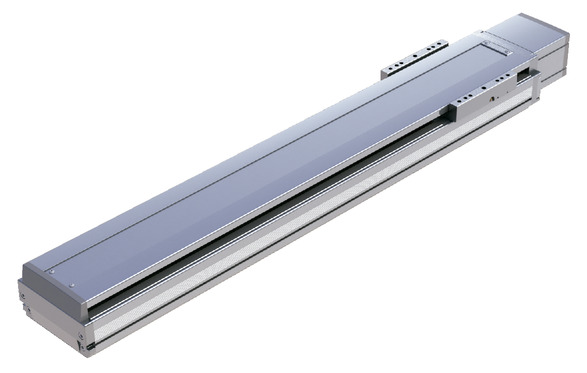

ISB-LXL-400
ISPB-LXL-400

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ข้อมูลจำเพาะที่สำคัญ

รายการเนื้อหา
LeadBall screw lead (มม.)402010
แนวนอนน้ำหนักขนย้ายน้ำหนักโหลดสูงสุด (กก.)4090120
ความเร็ว / ความเร็วเร่ง-ลดความเร็วสูงสุด (มม./วินาที)24001200600
พิกัดความเร็วเร่ง-ลด (G)0.40.40.4
ความเร็วเร่ง-ลดสูงสุด (G)1.21.20.7
แนวตั้งน้ำหนักขนย้ายน้ำหนักโหลดสูงสุด (กก.)102040
ความเร็ว / ความเร็วเร่ง-ลดความเร็วสูงสุด (มม./วินาที)24001200600
พิกัดความเร็วเร่ง-ลด (G)0.40.40.4
ความเร็วเร่ง-ลดสูงสุด (G)1.210.6
แรงผลักพิกัดแรงผลัก (N)169.6339.1678.3
เบรกข้อมูลจำเพาะของเบรกเบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
แรง Hold ของเบรก (kgf)102040
สโตรคสโตรคต่ำสุด (มม.)120120120
สโตรคสูงสุด (มม.)127012701270
ระยะ Pitch ของสโตรค (มม.)505050

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลกรู φ20 มม. แบบรีด C10 [เทียบเท่า C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.01 มม. [±0.003 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.05 มม. [ไม่เกิน 0.02 มม.]
ฐานวัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิตMa：774N･m
Mb：1106N･m
Mc：1566N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต
(หมายเหตุ 3)		Ma：162N･m
Mb：231N･m
Mc：327N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน－
ทนการสั่นสะเทือน - ทนการกระแทก4.9m/s2
มาตรฐานซึ่งรองรับในต่างประเทศCE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์131072 pulse/rev
ระยะเวลาจัดส่งระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 3) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-180

(ข้อควรระวัง) ที่ระบุใน [ ] คือค่าตัวเลข ISPB

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้งแนวนอนแนวตั้ง
ระยะ Lead
(มม.)		ความเร็วสูงสุด
(มม./วินาที)		ความเร็วเร่ง (G)
0.20.30.40.50.60.70.80.91.01.11.21.31.41.51.61.71.81.92.00.20.30.40.50.60.70.80.91.01.11.21.31.41.51.6
40240040404032272321191716151010108.57.5765.554.54
2012009090907057474035302724202020171514121110
106001201201209273604040403430

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค
Lead		120～
770		820
・
870		920
・
970		1020
・
1070		1120
・
1170		1220
・
1270
4024001840153012901100880
201200920765645550440
10600460380320270220

น้ำหนักขนย้ายและความเร็วเร่งลดตอน Off-board tuning

Leadน้ำหนักขนย้ายแยกตามความเร็วเร่ง (กก.)ความเร็วสูงสุด (มม./วินาที)
0.1G0.2G0.3G0.4G0.5G0.6G0.7G0.8G0.9G1.0G1.1G1.2G1.3G1.4G1.5G1.6G1.7G1.8G1.9G2.0Gมาตรฐานหลัง tuning
แนวนอน4060524640322723211917161513.51211109876.524002400
2013511710490705747403530272421181512976512001200
10180156138120927360600600
แนวตั้ง40101010108.57.5765.554.5424002400
20202020201715141211109876512001200
10404040403430600600

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM
RCON16DC24V
เฟสเดี่ยว AC200V
สามเฟส AC200V		－－－●●●●－－－●●●－－128
RSEL8－－●●●●●－－－●●●－－36000
SCON-CB/CGB1เทียบเท่า AC200V●●－●●●●●●●●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
SSEL-CS2เทียบเท่า AC
100V/200V		●－●●●－●－－－－●－－－20000
XSEL-P/Q6เทียบเท่า AC200V
สามเฟส AC200V		－－●●●－●－－－－●－－－20000
XSEL-RA/SA8－－●●●－●－－－●●－－－55000
(แตกต่างกันไปตามแต่ละรุ่น)

(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมที่หน้า 7-17

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) สำหรับโมเมนต์ที่ยอมรับได้แบบไดนามิกตอนเลือกใช้สไลเดอร์คู่, ระยะโหลดยื่นพ้น โปรดดูที่หน้า 1-189
(3) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-199
(4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 900 มม.

กลับหน้าบนสุด

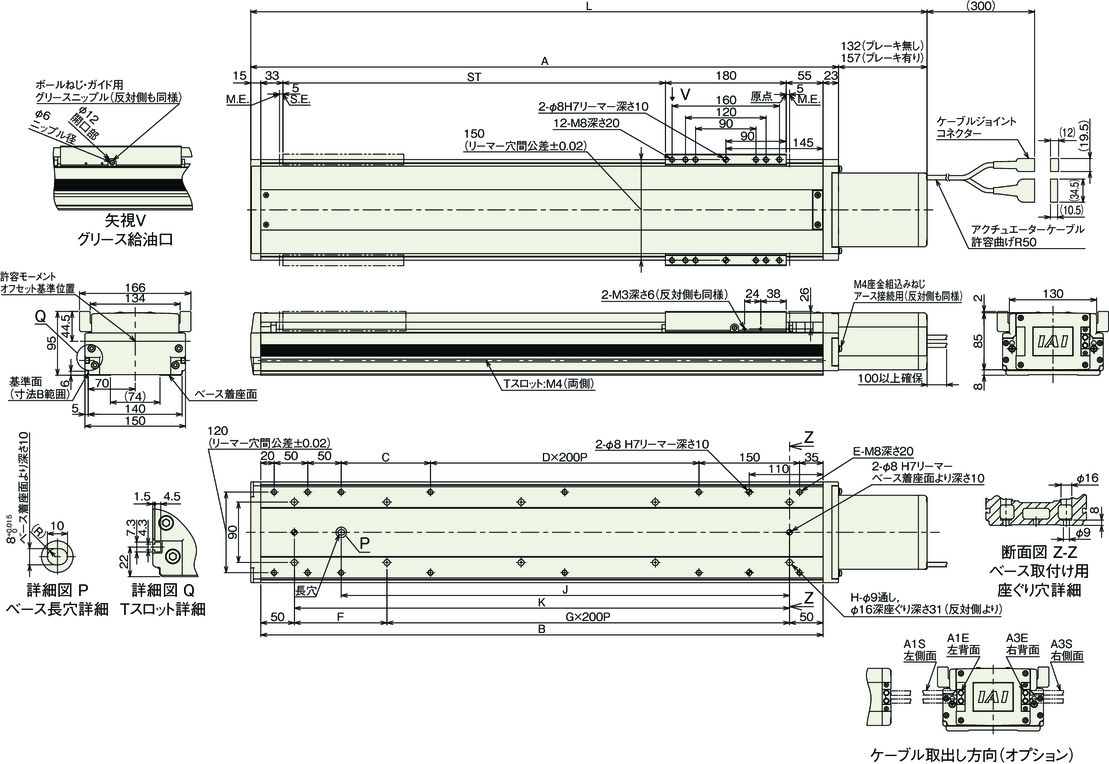

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์

　สำหรับเคเบิ้ลโปรดดูที่หน้า 1-106

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ

(หมายเหตุ) ในการเปลี่ยนทิศทางกลับตำแหน่งเริ่มต้นจะต้องทำการปรับการย้อนกลับ โปรดใช้ความระมัดระวัง

ขนาดแยกตามสโตรค

สโตรค120170220270320370420470520570620670720770820870920970102010701120117012201270
Lไม่มีเบรก558608658708758808858908958100810581108115812081258130813581408145815081558160816581708
มีเบรก583633683733783833883933983103310831133118312331283133313831433148315331583163316831733
A426476526576626676726776826876926976102610761126117612261276132613761426147615261576
B38843848853858863868873878883888893898810381088113811881238128813381388143814881538
C83133183233283133183233283133183233283133183233283133183233283133183233
D000001111222233334444555
E101010101012121212141414141616161618181818202020
F288138188238288138188238288138188238288138188238288138188238288138188238
G011112222333344445555666
H466668888101010101212121214141414161616
J21826831836841846851856861866871876881886891896810181068111811681218126813181368
K288338388438488538588638688738788838888938988103810881138118812381288133813881438

น้ำหนักแยกตามสโตรค

สโตรค120170220270320370420470520570620670720770820870920970102010701120117012201270
น้ำหนัก
(กก.)		ไม่มีเบรก11.112.012.913.714.615.516.317.218.118.919.820.721.522.423.324.125.025.926.727.628.529.330.231.1
มีเบรก11.712.613.514.315.216.116.917.818.719.520.421.322.123.023.924.725.626.527.328.229.129.930.831.7
