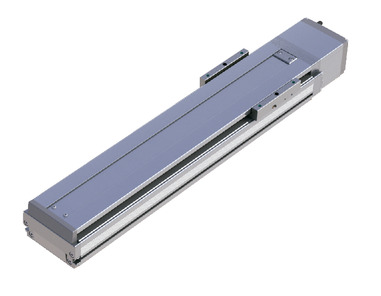

ISB-SXL-60
ISPB-SXL-60

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ข้อมูลจำเพาะที่สำคัญ

รายการเนื้อหา
LeadBall screw lead (มม.)1684
แนวนอนน้ำหนักขนย้ายน้ำหนักโหลดสูงสุด (กก.)132755
ความเร็ว / ความเร็วเร่ง-ลดความเร็วสูงสุด (มม./วินาที)960480240
พิกัดความเร็วเร่ง-ลด (G)0.40.40.2
ความเร็วเร่ง-ลดสูงสุด (G)1.20.70.5
แนวตั้งน้ำหนักขนย้ายน้ำหนักโหลดสูงสุด (กก.)3.5714
ความเร็ว / ความเร็วเร่ง-ลดความเร็วสูงสุด (มม./วินาที)960480240
พิกัดความเร็วเร่ง-ลด (G)0.40.40.2
ความเร็วเร่ง-ลดสูงสุด (G)0.80.60.4
แรงผลักพิกัดแรงผลัก (N)53.1106.1212.3
เบรกข้อมูลจำเพาะของเบรกเบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
แรง Hold ของเบรก (kgf)3.5714
สโตรคสโตรคต่ำสุด (มม.)130130130
สโตรคสูงสุด (มม.)880880880
ระยะ Pitch ของสโตรค (มม.)505050

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลกรู φ12 มม. แบบรีด C10 [เทียบเท่า C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.01 มม. [±0.003 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.05 มม. [ไม่เกิน 0.02 มม.]
ฐานวัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิตMa：216N･m
Mb：308N･m
Mc：415N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต
(หมายเหตุ 3)		Ma：46N･m
Mb：66N･m
Mc：89N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน－
ทนการสั่นสะเทือน - ทนการกระแทก4.9m/s2
มาตรฐานซึ่งรองรับในต่างประเทศCE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์131072 pulse/rev
ระยะเวลาจัดส่งระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 3) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-180

(ข้อควรระวัง) ที่ระบุใน [ ] คือค่าตัวเลข ISPB

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้งแนวนอนแนวตั้ง
ระยะ Lead
(มม.)		ความเร็วสูงสุด
(มม./วินาที)		ความเร็วเร่ง (G)
0.20.30.40.50.60.70.80.91.01.11.21.31.41.51.61.71.81.92.00.20.30.40.50.60.70.80.91.01.11.21.31.41.51.6
1696013131310.58.5765.54.543.53.53.53.532.62.32
848027272720151277765
424055503830141312

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค
Lead		130～
580		630
・
680		730
・
780		830
・
880
16960655515415
8480330260210
4240165130100

น้ำหนักขนย้ายและความเร็วเร่งลดตอน Off-board tuning

Leadน้ำหนักขนย้ายแยกตามความเร็วเร่ง (กก.)ความเร็วสูงสุด (มม./วินาที)
0.1G0.2G0.3G0.4G0.5G0.6G0.7G0.8G0.9G1.0G1.1G1.2G1.3G1.4G1.5G1.6G1.7G1.8G1.9G2.0Gมาตรฐานหลัง tuning
แนวนอน1619.516.9151310.58.5765.54.543.53.12.82.52.221.81.61.5960960
840.535312720151210.284480480
47755503830240240
แนวตั้ง163.53.53.53.532.62.321.81.61.41.210.80.60.5960960
877776542480480
414141312240240

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM
MSCON-C6เทียบเท่า AC
100V/200V		－－－●●－●●－－●●－－－256
RCON16DC24V
เฟสเดี่ยว AC200V
สามเฟส AC200V		－－－●●●●－－－●●●－－128
RSEL8－－●●●●●－－－●●●－－36000
SCON-CAL/CGAL1เทียบเท่า AC
100V/200V		●－－●●－●●●－●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
SCON-CB/CGB1●●－●●●●●●●●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
SSEL-CS2●－●●●－●－－－－●－－－20000
XSEL-P/Q6เทียบเท่า AC200V
สามเฟส AC200V		－－●●●－●－－－－●－－－20000
XSEL-RA/SA8－－●●●－●－－－●●－－－55000
(แตกต่างกันไปตามแต่ละรุ่น)

(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมที่หน้า 7-17

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) สำหรับโมเมนต์ที่ยอมรับได้แบบไดนามิกตอนเลือกใช้สไลเดอร์คู่, ระยะโหลดยื่นพ้น โปรดดูที่หน้า 1-189
(3) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-199
(4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 550 มม.

กลับหน้าบนสุด

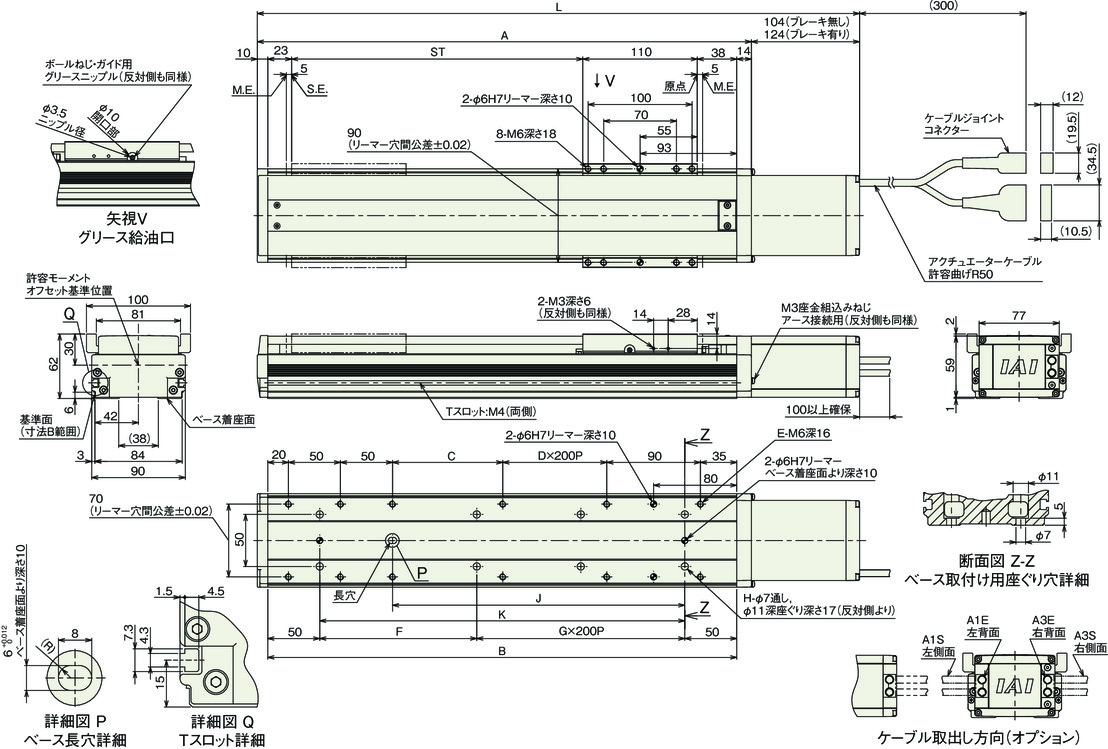

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์

　สำหรับเคเบิ้ลโปรดดูที่หน้า 1-106

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ

(หมายเหตุ) ในการเปลี่ยนทิศทางกลับตำแหน่งเริ่มต้นจะต้องทำการปรับการย้อนกลับ โปรดใช้ความระมัดระวัง

ขนาดแยกตามสโตรค

สโตรค130180230280330380430480530580630680730780830880
Lไม่มีเบรก4294795295796296797297798298799299791029107911291179
มีเบรก4494995495996496997497998498999499991049109911491199
A32537542547552557562567572577582587592597510251075
B30135140145150155160165170175180185190195110011051
C56106156206256106156206256106156206256106156206
D0000011112222333
E10101010101212121214141414161616
F201251101151201251101151201251101151201251101151
G0011112222333344
H4466668888101010101212
J131181231281331381431481531581631681731781831881
K201251301351401451501551601651701751801851901951

น้ำหนักแยกตามสโตรค

สโตรค130180230280330380430480530580630680730780830880
น้ำหนัก
(กก.)		ไม่มีเบรก3.53.94.24.64.95.35.66.06.46.77.17.47.88.18.58.8
มีเบรก3.84.14.54.85.25.55.96.36.67.07.37.78.08.48.89.1
