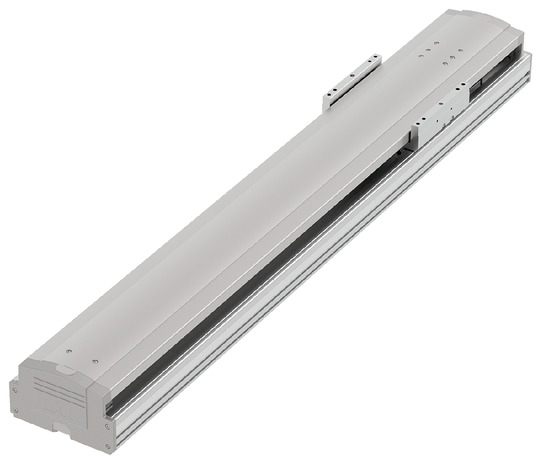

ISB-WXM-750
ISPB-WXM-750

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	50	25	10	10 (การตั้งค่าน้ำหนักบรรทุกสูง)
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	80	160	200	100-400 (หมายเหตุ 3)
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	2500	1250	600	600
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	1.2	1.2	0.6	0.6
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	14	29	65	40-70 (หมายเหตุ 3)
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	2500	1250	600	600
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	1	1	0.5	0.5
แรงผลัก		พิกัดแรงผลัก (N)	255	510	1021	1021
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	14	29	70	70
สโตรค		สโตรคต่ำสุด (มม.)	100	100	100	100
		สโตรคสูงสุด (มม.)	1300	1300	1300	1300
		ระยะ Pitch ของสโตรค (มม.)	50	50	50	50

(หมายเหตุ 3) เป็นค่าตัวเลขเมื่อเลือกตัวเลือกการตั้งค่าเป็นน้ำหนักบรรทุกสูง (HLA) เพื่อให้ทำงานได้อย่างเสถียร โปรดใช้น้ำหนักในการเคลื่อนย้าย 100 กก. ขึ้นไปสำหรับการติดตั้งในแนวนอน และ 40 กก. ขึ้นไปสำหรับการติดตั้งในแนวตั้ง

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู Lead 10: φ20, Lead 25,50: φ25 มม. แบบรีด C10 [เทียบเท่ากับ C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.01 มม. [±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.05 มม. [ไม่เกิน 0.02 มม.]
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma：774N･m
	Mb：1106N･m
	Mc：2175N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 4)	Ma：162N･m
	Mb：231N･m
	Mc：455N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	－
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	AC เซอร์โวมอเตอร์ (200V)
ชนิดเอนโค้ดเดอร์	แบบสัมบูรณ์ไร้แบตเตอรี่ (17bit)
จำนวนพัลส์เอนโค้ดเดอร์	131072 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 4) กรณีที่พิกัดอายุการใช้งานเคลื่อนที่เท่ากับ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุใช้งานเคลื่อนที่จากแคตตาล็อครวมสินค้าปี 2020 หน้า 1-180

(ข้อควรระวัง) ที่ระบุใน [ ] คือค่าตัวเลข ISPB

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง		แนวนอน											แนวตั้ง
ระยะ Lead (มม.)	ความเร็วสูงสุด (มม./วินาที)	ความเร็วเร่ง (G)
ระยะ Lead (มม.)	ความเร็วสูงสุด (มม./วินาที)	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
50	2500	80	80	60	48	40	34	30	27	23	18	15	14	14	14	14	14	13	12	11	10
25	1250	160	160	120	96	80	68	60	54	46	36	30	29	29	29	29	29	26	24	22	20
10	600	200	200	150	120	100							65	65	60	50
10 (การตั้งค่าน้ำหนักบรรทุกสูง)	600	400	265	200	160	135							70	70	68	64

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค Lead	100 - 800	850	950	1050	1150	1250
50	2500		2260	1840	1570	1360
25	1250		1130	920	785	680
10	600	460	380	320	270	235

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกน ที่เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
RCON	16	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128
RSEL	8	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	●	●	●	●	●	－	－	－	●	●	●	－	－	36000
SCON-CB/CGB	1	เทียบเท่า AC200V	●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2	เทียบเท่า AC200V	●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมจากแคตตาล็อครวมสินค้าปี 2020 หน้า 7-17

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) มาตรฐานของ Duty ที่ใช้จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนที่, ความเร็วเร่ง-ลด เป็นต้น) โปรดดูรายละเอียดในแคตตาล็อครวม ปี 2563 ที่หน้า 1-288
(3) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง โปรดดูรายละเอียดในแคตตาล็อครวม ปี 2563 ที่หน้า 1-199
(4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 900 มม.

กลับหน้าบนสุด

มาตรฐานต่างประเทศ

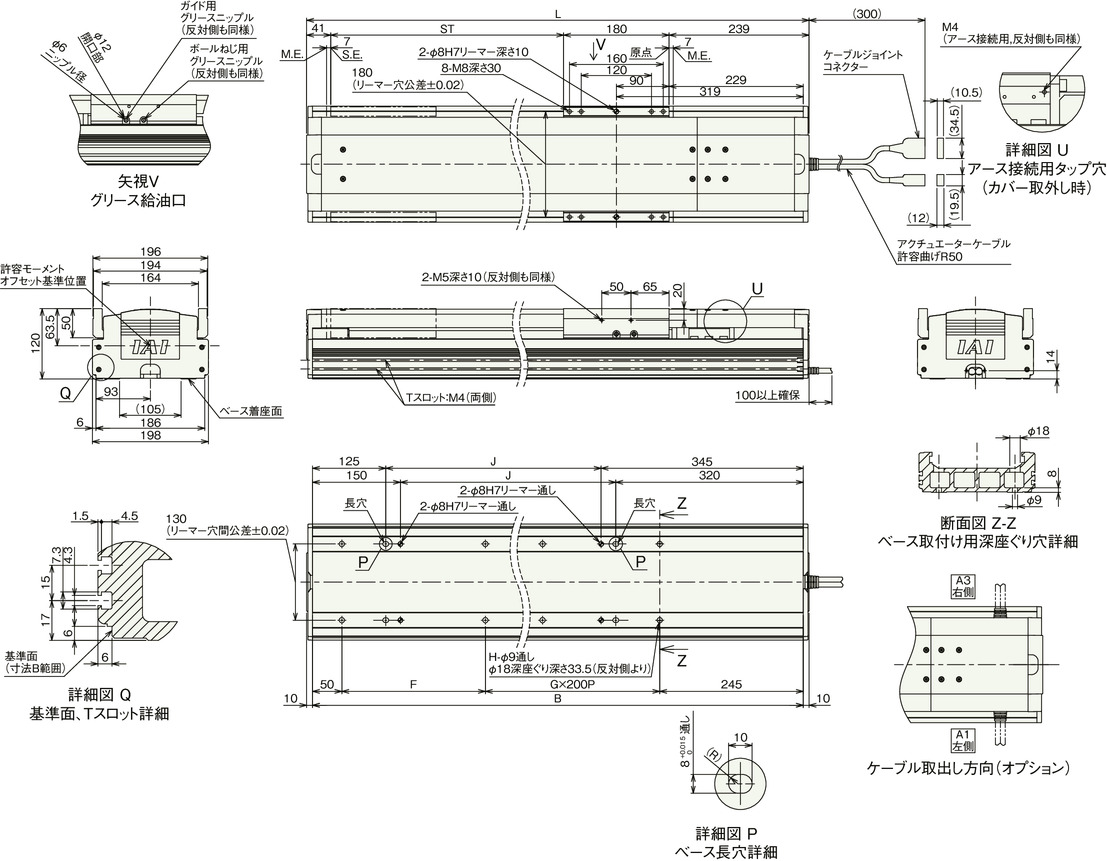

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ

(หมายเหตุ) ในการเปลี่ยนทิศทางกลับตำแหน่งเริ่มต้นจะต้องทำการปรับการย้อนกลับ โปรดใช้ความระมัดระวัง

(หมายเหตุ) แม้รุ่นที่มีเบรกก็มีขนาดมิติภายนอกเท่ากัน

ขนาดแยกตามสโตรค

สโตรค	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
L	560	610	660	710	760	810	860	910	960	1010	1060	1110	1160	1210	1260	1310	1360	1410	1460	1510	1560	1610	1660	1710	1760
B	540	590	640	690	740	790	840	890	940	990	1040	1090	1140	1190	1240	1290	1340	1390	1440	1490	1540	1590	1640	1690	1740
F	245	295	145	195	245	295	145	195	245	295	145	195	245	295	145	195	245	295	145	195	245	295	145	195	245
G	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6
H	4	4	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16
J	70	120	170	220	270	320	370	420	470	520	570	620	670	720	770	820	870	920	970	1020	1070	1120	1170	1220	1270

น้ำหนักแยกตามสโตรค

สโตรค		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300
น้ำหนัก (กก.)	ไม่มีเบรก	18.3	19.3	20.4	21.5	22.5	23.6	24.6	25.7	26.8	27.8	28.9	29.9	31.0	32.0	33.1	34.2	35.2	36.3	37.3	38.4	39.5	40.5	41.6	42.6	43.7
น้ำหนัก (กก.)	มีเบรก	18.8	19.8	20.9	22.0	23.0	24.1	25.1	26.2	27.3	28.3	29.4	30.4	31.5	32.5	33.6	34.7	35.7	36.8	37.8	38.9	40.0	41.0	42.1	43.1	44.2

กลับหน้าข้อมูลผลิตภัณฑ์

ISB-WXM-750ISPB-WXM-750
