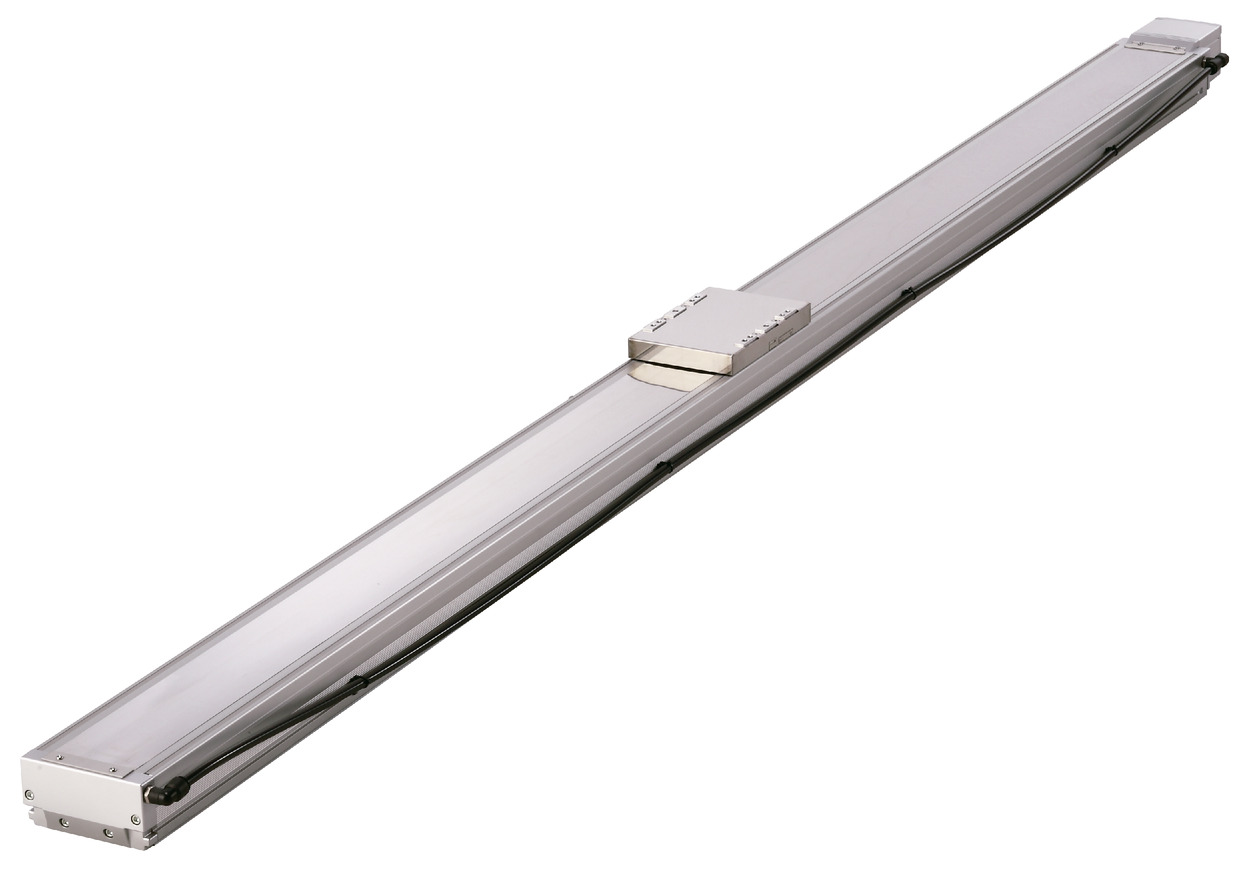

ISDBCR-LX-400
ISPDBCR-LX-400

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	40	20
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	40	90
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1800	1200
		พิกัดความเร็วเร่ง-ลด (G)	0.4	0.4
		ความเร็วเร่ง-ลดสูงสุด (G)	0.4	0.4
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	－	－
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	－	－
		พิกัดความเร็วเร่ง-ลด (G)	－	－
		ความเร็วเร่ง-ลดสูงสุด (G)	－	－
สเปคห้องคลีนรูม		ปริมาณสูญญากาศ (NL/min)	180	120
แรงผลัก		พิกัดแรงผลัก (N)	169.6	339.1
เบรก		ข้อมูลจำเพาะของเบรก	－
เบรก		แรง Hold ของเบรก (kgf)	－	－
สโตรค		สโตรคต่ำสุด (มม.)	1000	1000
		สโตรคสูงสุด (มม.)	2500	2500
		ระยะ Pitch ของสโตรค (มม.)	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ20 มม. แบบรีด C10 [เทียบเท่า C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.01 มม. [±0.003 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.05 มม. [ไม่เกิน 0.02 มม.]
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma：560N･m
	Mb：800N･m
	Mc：1325N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 4)	Ma：123N･m
	Mb：176N･m
	Mc：291N･m
ระดับความสะอาด	คลาส 10 (0.1 µm, Fed.Std.209D) เทียบเท่าคลาส 2.5 (มาตรฐาน ISO 14644-1)
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำ)
ระดับการป้องกัน	IP30
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์	ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	131072 พัลส์/รอบ
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 4) กรณีอายุการใช้งานมาตรฐานอยู่ที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเครื่องในหน้า 1-244

(หมายเหตุ) ตัวเลขใน [ ] ใช้สำหรับ ISPDBCR

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง		แนวนอน									แนวตั้ง
ระยะ Lead (มม.)	ความเร็วสูงสุด (มม./วินาที)	ความเร็วเร่ง (G)
ระยะ Lead (มม.)	ความเร็วสูงสุด (มม./วินาที)	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2	1.3	1.4	1.5	1.6
40	1800	40	40	40							สำหรับใช้กับแนวนอนเท่านั้น
20	1200	90	90	90							สำหรับใช้กับแนวนอนเท่านั้น

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค Lead	1000 - 1200 (ทุกๆ 50 มม.)	1250 ･ 1300	1350 ･ 1400	1450 ･ 1500	1550 ･ 1600	1650 ･ 1700	1750 ･ 1800	1850 ・ 1900	1950 ・ 2000	2050 ・ 2100	2150 ・ 2200	2250 ・ 2300	2350 ・ 2400	2450 ・ 2500
40	1800				1660	1480	1300	1180	1080	980	880	820	740	680
20	1200	1150	1000	950	830	740	650	590	540	490	440	410	370	340

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกน ที่เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
RCON	16 (ML3, SSN, ECM คือ 8)	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	－	●	●	●	●	－	－	●	●	●	●	●	●	128 (ML3, SSN, ECM ไม่มีข้อมูลตำแหน่ง)
RSEL	8	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	●	●	●	●	●	－	－	－	●	●	●	－	－	36000
SCON-CB/CGB	1	เทียบเท่า AC200V	●	●	－	●	●	●	●	●	●	●	●	●	●	－	●	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2	เทียบเท่า AC 100V/200V	●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(หมายเหตุ) ดูหน้า 8-17 สำหรับตัวย่อเครือข่าย เช่น DV และ CC

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) ค่ามาตรฐานดิวตี้ที่สามารถใช้ได้จะแตกต่างกันไปตามเงื่อนไขการใช้งาน (มวลการขนย้าย การเร่งความเร็ว / การลดความเร็ว ฯลฯ) สำหรับรายละเอียด โปรดดูหน้า 0-000
(4) ตำแหน่งของจุดศูนย์ถ่วงของวัตถุที่ยึดควรเท่ากับหรือไม่เกิน 1/2 ของระยะยื่น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป
(5) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 750 มม. โปรดดูคำอธิบายในหน้า 1-16 เกี่ยวกับความยาวของโหลดที่ยื่นออกมา

กลับหน้าบนสุด

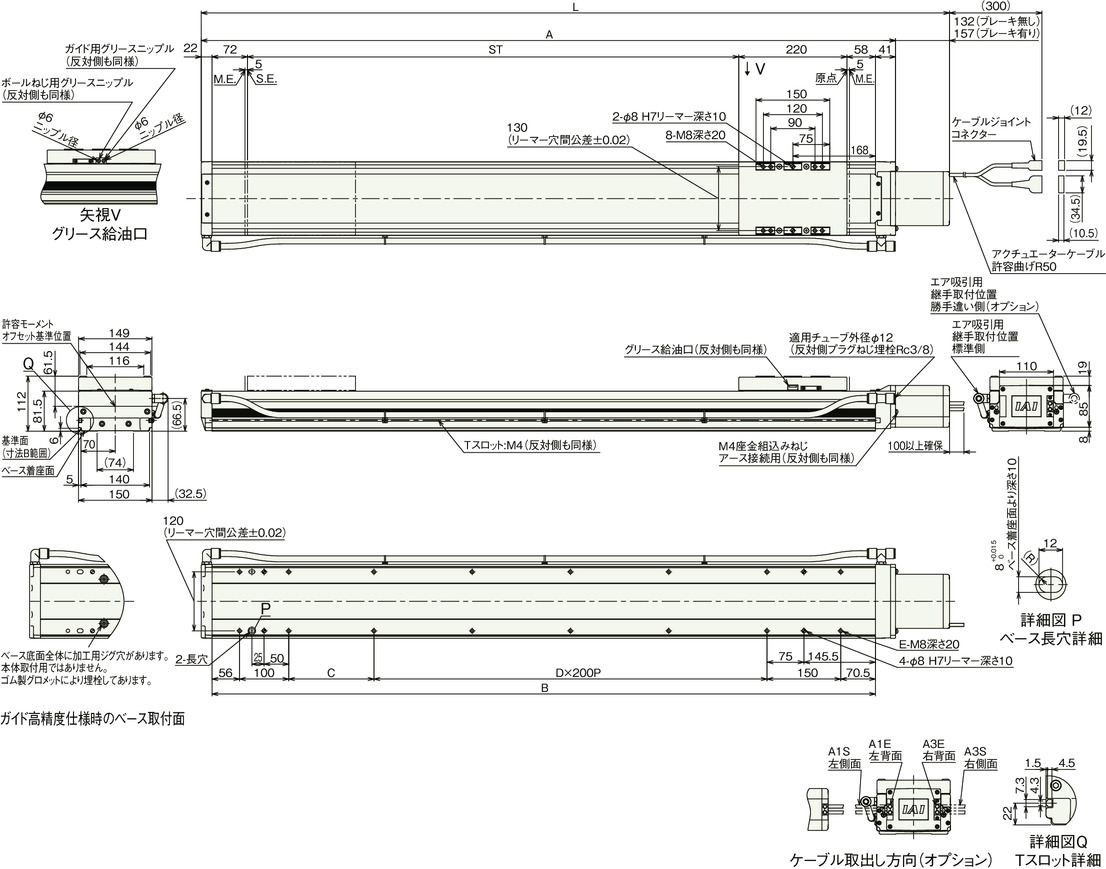

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์ โปรดดูหน้า 1-115 สำหรับสายเคเบิล

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ

(หมายเหตุ) ในการเปลี่ยนทิศทางกลับตำแหน่งเริ่มต้นจะต้องทำการปรับการย้อนกลับ โปรดใช้ความระมัดระวัง

(หมายเหตุ) ตำแหน่งอ้างอิงโมเมนต์ออฟเซ็ตที่ยอมรับได้คือ 61.5 มม. จากตำแหน่งติดตั้งสไลเดอร์

ขนาดแยกตามสโตรค

สโตรค		1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250	2300	2350	2400	2450	2500
L	ไม่มีเบรก	1545	1595	1645	1695	1745	1795	1845	1895	1945	1995	2045	2095	2145	2195	2245	2295	2345	2395	2445	2495	2545	2595	2645	2695	2745	2795	2845	2895	2945	2995	3045
L	มีเบรก	1570	1620	1670	1720	1770	1820	1870	1920	1970	2020	2070	2120	2170	2220	2270	2320	2370	2420	2470	2520	2570	2620	2670	2720	2770	2820	2870	2920	2970	3020	3070
A		1413	1463	1513	1563	1613	1663	1713	1763	1813	1863	1913	1963	2013	2063	2113	2163	2213	2263	2313	2363	2413	2463	2513	2563	2613	2663	2713	2763	2813	2863	2913
B		1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800	2850
C		173.5	223.5	73.5	123.5	173.5	223.5	73.5	123.5	173.5	223.5	73.5	123.5	173.5	223.5	73.5	123.5	173.5	223.5	73.5	123.5	173.5	223.5	73.5	123.5	173.5	223.5	73.5	123.5	173.5	223.5	73.5
D		4	4	5	5	5	5	6	6	6	6	7	7	7	7	8	8	8	8	9	9	9	9	10	10	10	10	11	11	11	11	12
E		16	16	18	18	18	18	20	20	20	20	22	22	22	22	24	24	24	24	26	26	26	26	28	28	28	28	30	30	30	30	32

น้ำหนักแยกตามสโตรค

สโตรค		1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250	2300	2350	2400	2450	2500
น้ำหนัก (กก.)	ไม่มีเบรก	30.2	31.0	31.9	32.8	33.6	34.5	35.4	36.3	37.1	38.0	38.9	39.7	40.6	41.5	42.3	43.2	44.1	45.0	45.8	46.7	47.6	48.4	49.3	50.2	51.0	51.9	52.8	53.6	54.5	55.4	56.3
น้ำหนัก (กก.)	มีเบรก	30.7	31.5	32.4	33.3	34.1	35.0	35.9	36.8	37.6	38.5	39.4	40.2	41.1	42.0	42.8	43.7	44.6	45.5	46.3	47.2	48.1	48.9	49.8	50.7	51.5	52.4	53.3	54.1	55.0	55.9	56.8
