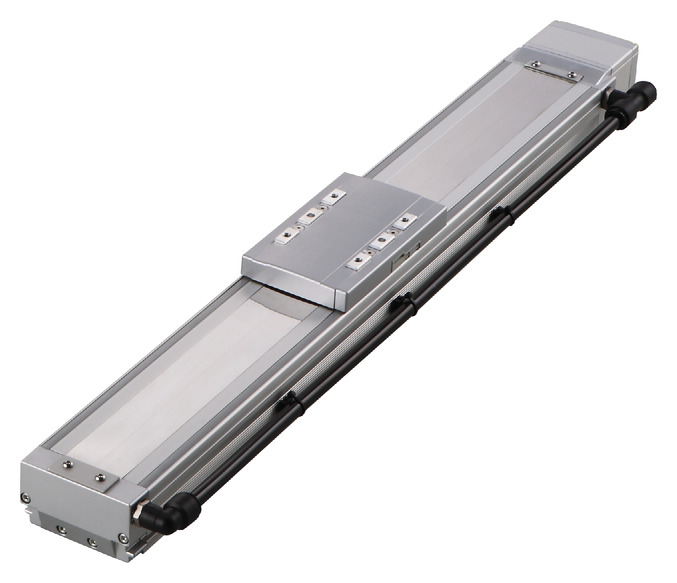

ISDBCR-S
ISPDBCR-S

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ข้อมูลจำเพาะที่สำคัญ

รายการเนื้อหา
LeadBall screw lead (มม.)1684
แนวนอนน้ำหนักขนย้ายน้ำหนักโหลดสูงสุด (กก.)132755
ความเร็ว / ความเร็วเร่ง-ลดความเร็วสูงสุด (มม./วินาที)960480240
พิกัดความเร็วเร่ง-ลด (G)0.40.40.2
ความเร็วเร่ง-ลดสูงสุด (G)10.70.5
แนวตั้งน้ำหนักขนย้ายน้ำหนักโหลดสูงสุด (กก.)3614
ความเร็ว / ความเร็วเร่ง-ลดความเร็วสูงสุด (มม./วินาที)960480240
พิกัดความเร็วเร่ง-ลด (G)0.40.50.2
ความเร็วเร่ง-ลดสูงสุด (G)0.80.60.4
แรงผลักพิกัดแรงผลัก (N)53.1106.1212.3
สเปคห้องคลีนรูมปริมาณสูญญากาศ (NL/min)603015
เบรกข้อมูลจำเพาะของเบรกเบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
แรง Hold ของเบรก (kgf)3614
สโตรคสโตรคต่ำสุด (มม.)100100100
สโตรคสูงสุด (มม.)800800800
ระยะ Pitch ของสโตรค (มม.)505050

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลสกรู φ12 มม. แบบรีด C10 [เทียบเท่า C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.01 มม. [±0.003 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.05 มม. [ไม่เกิน 0.02 มม.]
ฐานวัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิตMa：143N･m
Mb：205N･m
Mc：336N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต
(หมายเหตุ 4)		Ma：32.9N･m
Mb：47.0N･m
Mc：76.8N･m
ระดับความสะอาดคลาส 10 (0.1 µm, Fed.Std.209D) เทียบเท่าคลาส 2.5 (มาตรฐาน ISO 14644-1)
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำ)
ระดับการป้องกันIP30
ทนการสั่นสะเทือน - ทนการกระแทก4.9m/s2
มาตรฐานซึ่งรองรับในต่างประเทศCE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์131072 พัลส์/รอบ
ระยะเวลาจัดส่งระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 4) กรณีอายุการใช้งานมาตรฐานอยู่ที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเครื่องในหน้า 1-244

(หมายเหตุ) ตัวเลขใน [ ] ใช้สำหรับ ISPDBCR

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้งแนวนอนแนวตั้ง
ระยะ Lead
(มม.)		ความเร็วสูงสุด
(มม./วินาที)		ความเร็วเร่ง (G)
0.20.30.40.50.60.70.80.91.00.20.30.40.50.60.70.80.91.0
1696013131310.58.5765.54.53332.82.52.32
848027272720151266665
424055503830141312

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค
Lead		100 - 500
(ทุกๆ 50 มม.)		550600650700750800
16960920795690610540480
8480460400345305270240
4240230200170150135120

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกน
ที่เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM
RCON16
(ML3, SSN, ECM คือ 8)		DC24V
เฟสเดี่ยว AC200V
สามเฟส AC200V		－－－●●●●－－●●●●●●128
(ML3, SSN, ECM ไม่มีข้อมูลตำแหน่ง)
RSEL8－－●●●●●－－－●●●－－36000
SCON-CB/CGB1เทียบเท่า AC
100V/200V		●●－●●●●●●●●●●－●512
(สเปคเน็ตเวิร์คคือ 768)
SSEL-CS2●－●●●－●－－－－●－－－20000
XSEL-P/Q6เทียบเท่า AC200V
สามเฟส AC200V		－－●●●－●－－－－●－－－20000
XSEL-RA/SA8－－●●●－●－－－●●－－－55000
(แตกต่างกันไปตามแต่ละรุ่น)

(หมายเหตุ) ดูหน้า 8-17 สำหรับตัวย่อเครือข่าย เช่น DV และ CC

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) เกี่ยวกับโมเมนต์แบบสัมบูรณ์ (ไดนามิก) และความยาวโหลดที่แขวนที่ยอมรับได้ เมื่อเลือกใช้สไลเดอร์คู่ ดูในหน้า 1-253
(4) ค่ามาตรฐานดิวตี้ที่สามารถใช้ได้จะแตกต่างกันไปตามเงื่อนไขการใช้งาน (มวลการขนย้าย การเร่งความเร็ว / การลดความเร็ว ฯลฯ) สำหรับรายละเอียด โปรดดูหน้า 0-000
(5) โปรดระมัดระวังตามรูปแบบการติดตั้ง สำหรับรายละเอียด โปรดดูที่หน้า 1-261
(6) เมื่อใช้ไกด์ที่มีกลไกการจับลูกบอล (RT) น้ำหนักขนย้าย (เพย์โหลด) ในแนวตั้งเท่ากับ -0.5 กก.
(7) ตำแหน่งของจุดศูนย์ถ่วงของวัตถุที่ยึดควรเท่ากับหรือไม่เกิน 1/2 ของระยะยื่น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป
(8) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 450 มม. โปรดดูคำอธิบายในหน้า 1-16 เกี่ยวกับความยาวของโหลดที่ยื่นออกมา

กลับหน้าบนสุด

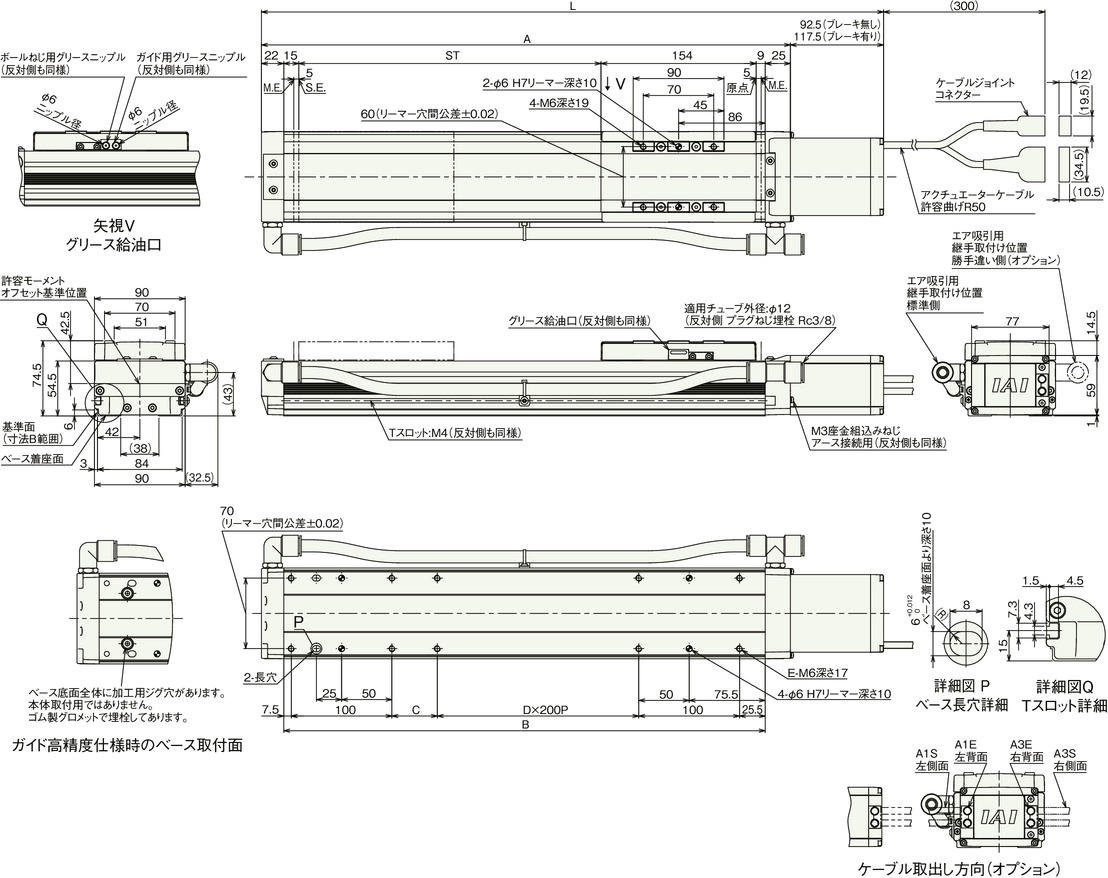

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์ โปรดดูหน้า 1-115 สำหรับสายเคเบิล

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ

(หมายเหตุ) ในการเปลี่ยนทิศทางกลับตำแหน่งเริ่มต้นจะต้องทำการปรับการย้อนกลับ โปรดใช้ความระมัดระวัง

(หมายเหตุ) ตำแหน่งอ้างอิงโมเมนต์ออฟเซ็ตที่ยอมรับให้ติดตั้งได้คือ 42.5 มม.จากตำแหน่งติดตั้งสไลเดอร์

ขนาดแยกตามสโตรค

สโตรค100150200250300350400450500550600650700750800
Lไม่มีเบรก417.5467.5517.5567.5617.5667.5717.5767.5817.5867.5917.5967.51017.51067.51117.5
มีเบรก442.5492.5542.5592.5642.5692.5742.5792.5842.5892.5942.5992.51042.51092.51142.5
A3253754254755255756256757257758258759259751025
B278328378428478528578628678728778828878928978
C4595145195459514519545951451954595145
D000011112222333
E88881010101012121212141414

น้ำหนักแยกตามสโตรค

สโตรค100150200250300350400450500550600650700750800
น้ำหนัก
(กก.)		ไม่มีเบรก4.24.54.95.35.66.06.36.77.17.47.88.18.58.99.2
มีเบรก4.44.75.15.55.86.26.56.97.37.68.08.38.79.19.4

การรับน้ำหนักและการเร่งความเร็ว / การลดความเร็วระหว่างการปรับอ้อฟบอร์ดจูนนิ่ง

Leadน้ำหนักขนย้ายแยกตามความเร็วเร่ง (กก.)ความเร็วสูงสุด (มม./วินาที)
0.1G0.2G0.3G0.4G0.5G0.6G0.7G0.8G0.9G1.0Gมาตรฐานหลัง tuning
แนวนอน161714.515.51310.58.5765.54.5960960
83532.53027201512480480
47155503830240240

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
