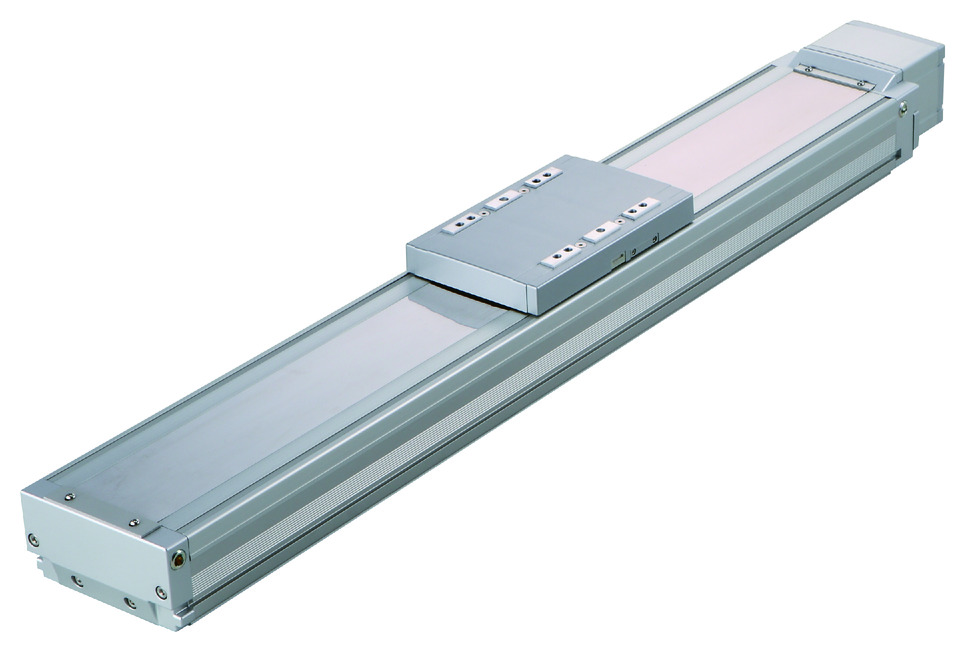

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||||
|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 40 | 20 | 10 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 40 | 90 | 120 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 1800 | 1200 | 600 | |
| พิกัดความเร็วเร่ง-ลด (G) | 0.4 | 0.4 | 0.4 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 0.7 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 8 | 20 | 40 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 1800 | 1200 | 600 | |
| พิกัดความเร็วเร่ง-ลด (G) | 0.4 | 0.4 | 0.4 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 0.6 | ||
| แรงผลัก | พิกัดแรงผลัก (N) | 169.6 | 339.1 | 678.3 | |
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |||
| แรง Hold ของเบรก (kgf) | 8 | 20 | 40 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 100 | 100 | 100 | |
| สโตรคสูงสุด (มม.) | 1300 | 1300 | 1300 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลกรู φ20 มม. แบบรีด C10 [เทียบเท่า C5] |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.01 มม. [±0.003 มม.] |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.05 มม. [ไม่เกิน 0.02 มม.] |
| ฐาน | วัสดุ : อะลูมิเนียม ชุบผิวสีขาว |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma：560N･m |
| Mb：800N･m | |
| Mc：1325N･m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 4) | Ma：123N･m |
| Mb：176N･m | |
| Mc：291N･m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP30 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | เซอร์โวมอเตอร์ AC |
| ชนิดเอนโค้ดเดอร์ | ไร้แบตเตอรี่แบบสัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 131072 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 4) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-180
(ข้อควรระวัง) ที่ระบุใน [ ] คือค่าตัวเลข ISPB
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ระยะ Lead (มม.) | ความเร็วสูงสุด (มม./วินาที) | ความเร็วเร่ง (G) | |||||||||||||||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | ||
| 40 | 1800 | 40 | 40 | 40 | 32 | 27 | 23 | 21 | 19 | 17 | 8 | 8 | 8 | 7.5 | 7 | 6.5 | 6 | 5.5 | 5 |
| 20 | 1200 | 90 | 90 | 90 | 70 | 57 | 47 | 40 | 35 | 30 | 20 | 20 | 20 | 17 | 15 | 14 | 12 | 11 | 10 |
| 10 | 600 | 120 | 120 | 120 | 92 | 73 | 60 | 40 | 40 | 40 | 35 | 30 | |||||||
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| สโตรค Lead | 100～ 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 1800 | 1700 | 1540 | 1410 | 1290 | 1185 | 1095 | 1015 | 940 | 875 | 815 | |||
| 20 | 1200 | 1165 | 1045 | 940 | 850 | 770 | 705 | 645 | 595 | 545 | 505 | 470 | 440 | 410 |
| 10 | 600 | 585 | 520 | 470 | 425 | 385 | 350 | 320 | 295 | 275 | 255 | 235 | 220 | 205 |
น้ำหนักขนย้ายและความเร็วเร่งลดตอน Off-board tuning
| Lead | น้ำหนักขนย้ายแยกตามความเร็วเร่ง (กก.) | ความเร็วสูงสุด (มม./วินาที) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.1G | 0.2G | 0.3G | 0.4G | 0.5G | 0.6G | 0.7G | 0.8G | 0.9G | 1.0G | 1.1G | 1.2G | 1.3G | 1.4G | 1.5G | 1.6G | 1.7G | 1.8G | 1.9G | 2.0G | มาตรฐาน | หลัง tuning | ||
| แนวนอน | 40 | 60 | 52 | 46 | 40 | 32 | 27 | 23 | 21 | 19 | 17 | 15 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 1800 | 1800 | ||
| 20 | 135 | 117 | 104 | 90 | 70 | 57 | 47 | 40 | 35 | 30 | 27 | 24 | 21 | 18 | 15 | 12 | 9 | 7 | 1200 | 1200 | |||
| 10 | 180 | 156 | 138 | 120 | 92 | 73 | 60 | 600 | 600 | ||||||||||||||
| แนวตั้ง | 40 | 8 | 8 | 8 | 8 | 7.5 | 7 | 6.5 | 6 | 5.5 | 5 | 1800 | 1800 | ||||||||||
| 20 | 20 | 20 | 20 | 20 | 17 | 15 | 14 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 1200 | 1200 | ||||||
| 10 | 40 | 40 | 40 | 40 | 35 | 30 | 600 | 600 | |||||||||||||||
น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| RCON |  | 16 | DC24V เฟสเดี่ยว AC200V สามเฟส AC200V | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 |
| RSEL |  | 8 | － | － | ● | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 36000 | |
| SCON-CB/CGB |  | 1 | เทียบเท่า AC200V | ● | ● | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| SSEL-CS |  | 2 | เทียบเท่า AC 100V/200V | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 |
| XSEL-P/Q |  | 6 | เทียบเท่า AC200V สามเฟส AC200V | － | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 |
| XSEL-RA/SA |  | 8 | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | － | － | － | 55000 (แตกต่างกันไปตามแต่ละรุ่น) | |
(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมที่หน้า 7-17
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (2) สำหรับโมเมนต์ที่ยอมรับได้แบบไดนามิกตอนเลือกใช้สไลเดอร์คู่, ระยะโหลดยื่นพ้น โปรดดูที่หน้า 1-189 (3) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-199 (4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 750 มม. |

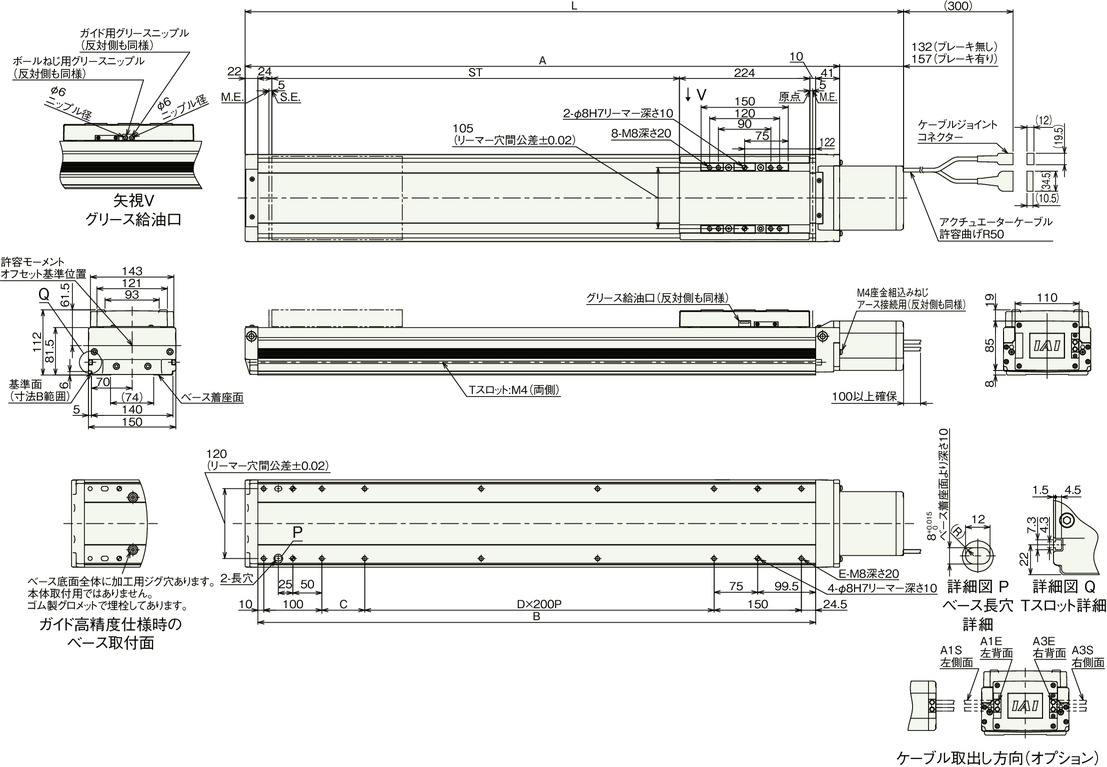

ภาพร่างแสดงขนาด
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์
สำหรับเคเบิ้ลโปรดดูที่หน้า 1-106
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ
(หมายเหตุ) ในการเปลี่ยนทิศทางกลับตำแหน่งเริ่มต้นจะต้องทำการปรับการย้อนกลับ โปรดใช้ความระมัดระวัง
ขนาดแยกตามสโตรค
| สโตรค | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 553 | 603 | 653 | 703 | 753 | 803 | 853 | 903 | 953 | 1003 | 1053 | 1103 | 1153 | 1203 | 1253 | 1303 | 1353 | 1403 | 1453 | 1503 | 1553 | 1603 | 1653 | 1703 | 1753 |
| มีเบรก | 578 | 628 | 678 | 728 | 778 | 828 | 878 | 928 | 978 | 1028 | 1078 | 1128 | 1178 | 1228 | 1278 | 1328 | 1378 | 1428 | 1478 | 1528 | 1578 | 1628 | 1678 | 1728 | 1778 | |
| A | 421 | 471 | 521 | 571 | 621 | 671 | 721 | 771 | 821 | 871 | 921 | 971 | 1021 | 1071 | 1121 | 1171 | 1221 | 1271 | 1321 | 1371 | 1421 | 1471 | 1521 | 1571 | 1621 | |
| B | 358 | 408 | 458 | 508 | 558 | 608 | 658 | 708 | 758 | 808 | 858 | 908 | 958 | 1008 | 1058 | 1108 | 1158 | 1208 | 1258 | 1308 | 1358 | 1408 | 1458 | 1508 | 1558 | |
| C | 73.5 | 123.5 | 173.5 | 23.5 | 73.5 | 123.5 | 173.5 | 23.5 | 73.5 | 123.5 | 173.5 | 23.5 | 73.5 | 123.5 | 173.5 | 23.5 | 73.5 | 123.5 | 173.5 | 23.5 | 73.5 | 123.5 | 173.5 | 23.5 | 73.5 | |
| D | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | |
| E | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | 20 | 20 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 12.2 | 13.1 | 14.0 | 14.8 | 15.7 | 16.6 | 17.4 | 18.3 | 19.2 | 20.0 | 20.9 | 21.8 | 22.7 | 23.5 | 24.4 | 25.3 | 26.1 | 27.0 | 27.9 | 28.7 | 29.6 | 30.5 | 31.4 | 32.2 | 33.1 |
| มีเบรก | 12.7 | 13.6 | 14.5 | 15.3 | 16.2 | 17.1 | 17.9 | 18.8 | 19.7 | 20.5 | 21.4 | 22.3 | 23.2 | 24.0 | 24.9 | 25.8 | 26.6 | 27.5 | 28.4 | 29.2 | 30.1 | 31 | 31.9 | 32.7 | 33.6 | |
