ISDB-LX-400
ISPDB-LX-400

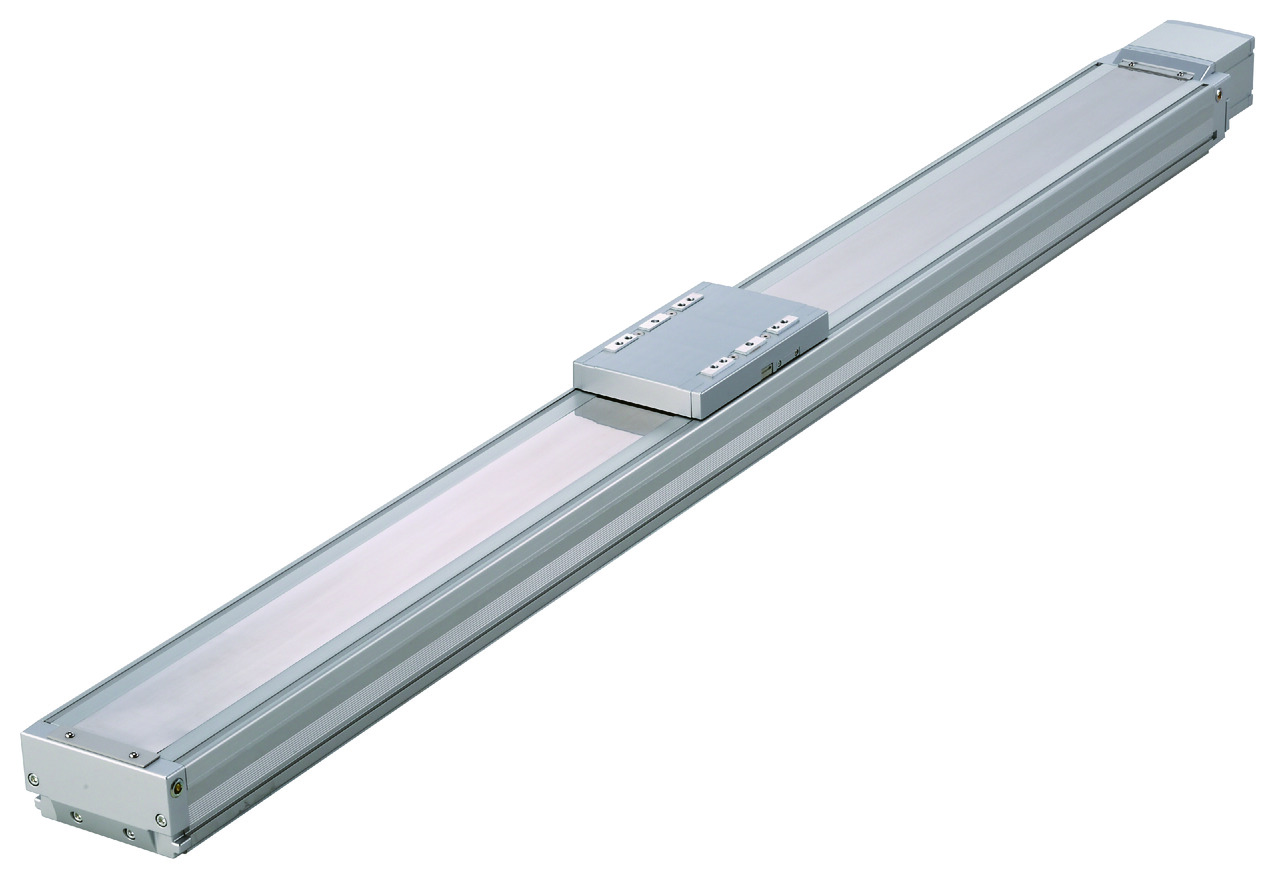

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	40	20
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	40	90
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1800	1200
		พิกัดความเร็วเร่ง-ลด (G)	0.4	0.4
		ความเร็วเร่ง-ลดสูงสุด (G)	0.4	0.4
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	－	－
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	－	－
		พิกัดความเร็วเร่ง-ลด (G)	－	－
		ความเร็วเร่ง-ลดสูงสุด (G)	－	－
แรงผลัก		พิกัดแรงผลัก (N)	169.6	339.1
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	－	－
สโตรค		สโตรคต่ำสุด (มม.)	1000	1000
		สโตรคสูงสุด (มม.)	1600	1600
		ระยะ Pitch ของสโตรค (มม.)	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลกรู φ20 มม. แบบรีด C10 [เทียบเท่า C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.01 มม. [±0.003 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.05 มม. [ไม่เกิน 0.02 มม.]
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma：560N･m
	Mb：800N･m
	Mc：1325N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 4)	Ma：123N･m
	Mb：176N･m
	Mc：291N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP30
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์	ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	131072 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 4) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-180

(ข้อควรระวัง) ที่ระบุใน [ ] คือค่าตัวเลข ISPB

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง		แนวนอน									แนวตั้ง
ระยะ Lead (มม.)	ความเร็วสูงสุด (มม./วินาที)	ความเร็วเร่ง (G)
ระยะ Lead (มม.)	ความเร็วสูงสุด (มม./วินาที)	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2	1.3	1.4	1.5	1.6
40	1800	40	40	40							สำหรับใช้กับแนวนอนเท่านั้น
20	1200	90	90	90							สำหรับใช้กับแนวนอนเท่านั้น

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค Lead	1000～ 1200	1250 ・ 1300	1350 ・ 1400	1450 ・ 1500	1550 ・ 1600
40	1800				1660
20	1200	1150	1000	950	830

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
RCON	16	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128
RSEL	8	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	●	●	●	●	●	－	－	－	●	●	●	－	－	36000
SCON-CB/CGB	1	เทียบเท่า AC200V	●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2	เทียบเท่า AC 100V/200V	●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมที่หน้า 7-17

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-199
(3) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 750 มม.

กลับหน้าบนสุด

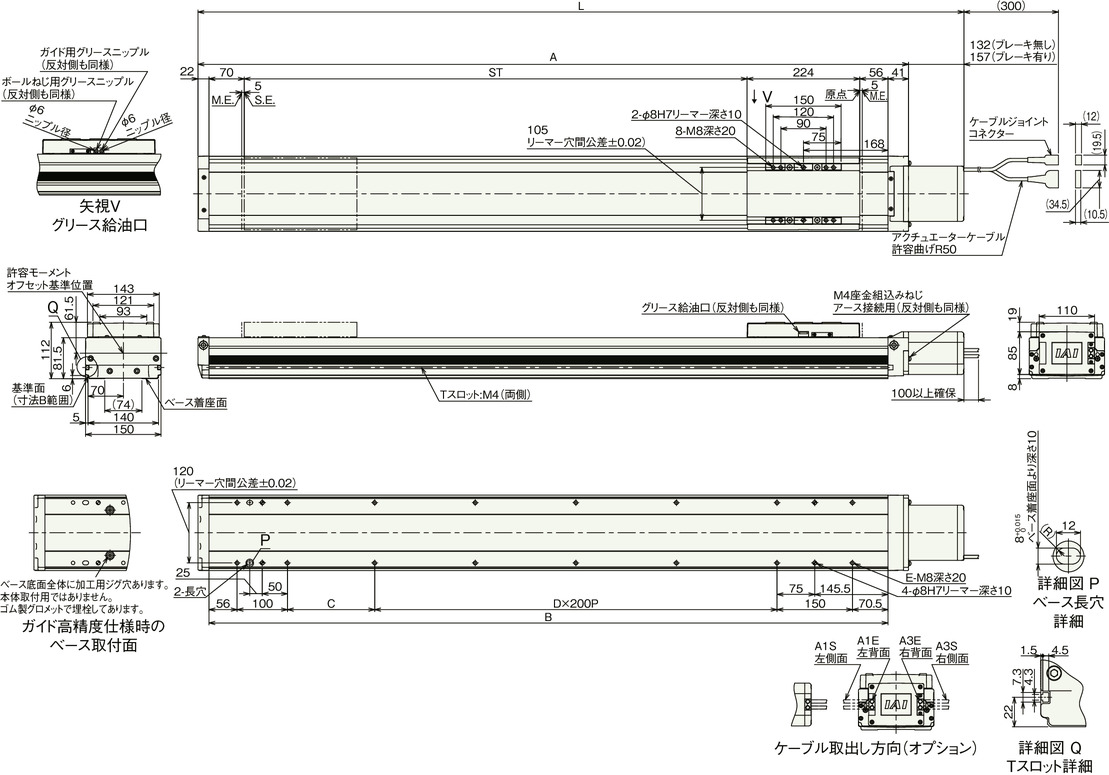

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์

　สำหรับเคเบิ้ลโปรดดูที่หน้า 1-106

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ

(หมายเหตุ) ในการเปลี่ยนทิศทางกลับตำแหน่งเริ่มต้นจะต้องทำการปรับการย้อนกลับ โปรดใช้ความระมัดระวัง

ขนาดแยกตามสโตรค

สโตรค		1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600
L	ไม่มีเบรก	1545	1595	1645	1695	1745	1795	1845	1895	1945	1995	2045	2095	2145
L	มีเบรก	1570	1620	1670	1720	1770	1820	1870	1920	1970	2020	2070	2120	2170
A		1413	1463	1513	1563	1613	1663	1713	1763	1813	1863	1913	1963	2013
B		1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950
C		173.5	223.5	73.5	123.5	173.5	223.5	73.5	123.5	173.5	223.5	73.5	123.5	173.5
D		4	4	5	5	5	5	6	6	6	6	7	7	7
E		16	16	18	18	18	18	20	20	20	20	22	22	22

น้ำหนักแยกตามสโตรค

สโตรค		1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600
น้ำหนัก (กก.)	ไม่มีเบรก	30.1	31.0	31.9	32.7	33.6	34.5	35.4	36.2	37.1	38.0	38.9	39.7	40.6
น้ำหนัก (กก.)	มีเบรก	30.6	31.5	32.4	33.2	34.1	35.0	35.9	36.7	37.6	38.5	39.4	40.2	41.1
