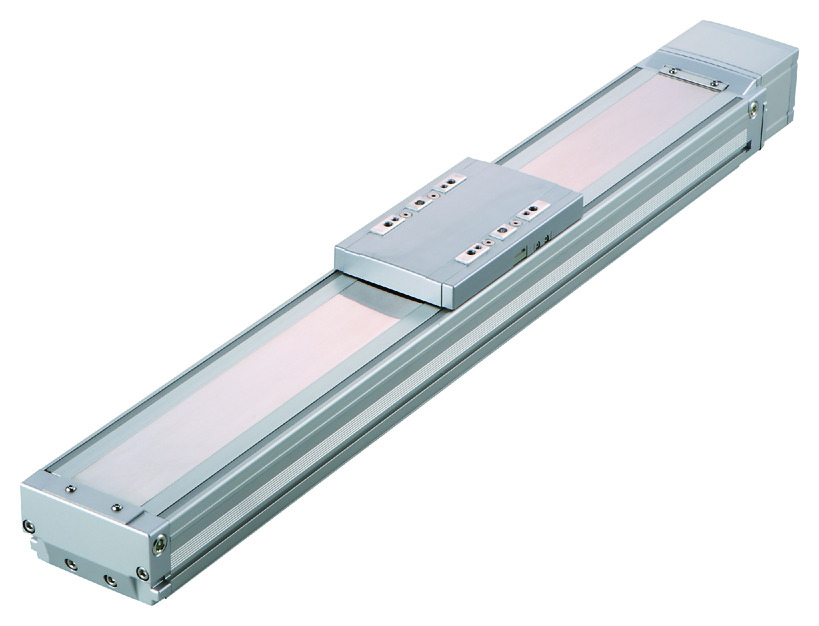

ISDB-M-100
ISPDB-M-100

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ข้อมูลจำเพาะที่สำคัญ

รายการเนื้อหา
LeadBall screw lead (มม.)3020105
แนวนอนน้ำหนักขนย้ายน้ำหนักโหลดสูงสุด (กก.)15234585
ความเร็ว / ความเร็วเร่ง-ลดความเร็วสูงสุด (มม./วินาที)18001200600300
พิกัดความเร็วเร่ง-ลด (G)0.40.40.40.2
ความเร็วเร่ง-ลดสูงสุด (G)110.70.5
แนวตั้งน้ำหนักขนย้ายน้ำหนักโหลดสูงสุด (กก.)241020
ความเร็ว / ความเร็วเร่ง-ลดความเร็วสูงสุด (มม./วินาที)18001200600300
พิกัดความเร็วเร่ง-ลด (G)0.40.40.40.2
ความเร็วเร่ง-ลดสูงสุด (G)110.60.4
แรงผลักพิกัดแรงผลัก (N)56.684.9169.8339.7
เบรกข้อมูลจำเพาะของเบรกเบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
แรง Hold ของเบรก (kgf)241020
สโตรคสโตรคต่ำสุด (มม.)100100100100
สโตรคสูงสุด (มม.)1100110011001100
ระยะ Pitch ของสโตรค (มม.)50505050

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลกรู φ16 มม. แบบรีด C10 [เทียบเท่า C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.01 มม. [±0.003 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.05 มม. [ไม่เกิน 0.02 มม.]
ฐานวัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิตMa：341N･m
Mb：487N･m
Mc：796N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต
(หมายเหตุ 4)		Ma：81N･m
Mb：116N･m
Mc：189N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกันIP30
ทนการสั่นสะเทือน - ทนการกระแทก4.9m/s2
มาตรฐานซึ่งรองรับในต่างประเทศCE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์131072 pulse/rev
ระยะเวลาจัดส่งระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 4) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-180

(ข้อควรระวัง) ที่ระบุใน [ ] คือค่าตัวเลข ISPB

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้งแนวนอนแนวตั้ง
ระยะ Lead
(มม.)		ความเร็วสูงสุด
(มม./วินาที)		ความเร็วเร่ง (G)
0.20.30.40.50.60.70.80.91.00.20.30.40.50.60.70.80.91.0
30180015151511976542221.81.61.51.41.31.2
20120023232318151311984443.83.53.332.82.5
1060045454530232010101087
530085806045201715

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค
Lead		100～600650700750800850900950100010501100
30180016301440128011501035935850780715660
2012001085960855765690625570520475440
10600545480430380345310285260240220
5300270240215190170155140130120110

น้ำหนักขนย้ายและความเร็วเร่งลดตอน Off-board tuning

Leadน้ำหนักขนย้ายแยกตามความเร็วเร่ง (กก.)ความเร็วสูงสุด (มม./วินาที)
0.1G0.2G0.3G0.4G0.5G0.6G0.7G0.8G0.9G1.0G1.1G1.2G1.3G1.4G1.5G1.6G1.7G1.8G1.9G2.0Gมาตรฐานหลัง tuning
แนวนอน3022.519.517.51511976543.532.52.2521.751.51.2518001800
2034.53026.5231815131198765432.521.512001200
1067.558.55245302320600600
511985806045300300
แนวตั้ง3022221.81.61.51.41.31.218001800
2044443.83.53.332.82.512001200
101010101087600600
520201715300300

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM
MSCON-C6เทียบเท่า AC
100V/200V		－－－●●－●●－－●●－－－256
RCON16DC24V
เฟสเดี่ยว AC200V
สามเฟส AC200V		－－－●●●●－－－●●●－－128
RSEL8－－●●●●●－－－●●●－－36000
SCON-CAL/CGAL1เทียบเท่า AC
100V/200V		●－－●●－●●●－●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
SCON-CB/CGB1●●－●●●●●●●●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
SSEL-CS2●－●●●－●－－－－●－－－20000
XSEL-P/Q6เทียบเท่า AC200V
สามเฟส AC200V		－－●●●－●－－－－●－－－20000
XSEL-RA/SA8－－●●●－●－－－●●－－－55000
(แตกต่างกันไปตามแต่ละรุ่น)

(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมที่หน้า 7-17

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) สำหรับโมเมนต์ที่ยอมรับได้แบบไดนามิกตอนเลือกใช้สไลเดอร์คู่, ระยะโหลดยื่นพ้น โปรดดูที่หน้า 1-189
(3) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-199
(4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 600 มม.

กลับหน้าบนสุด

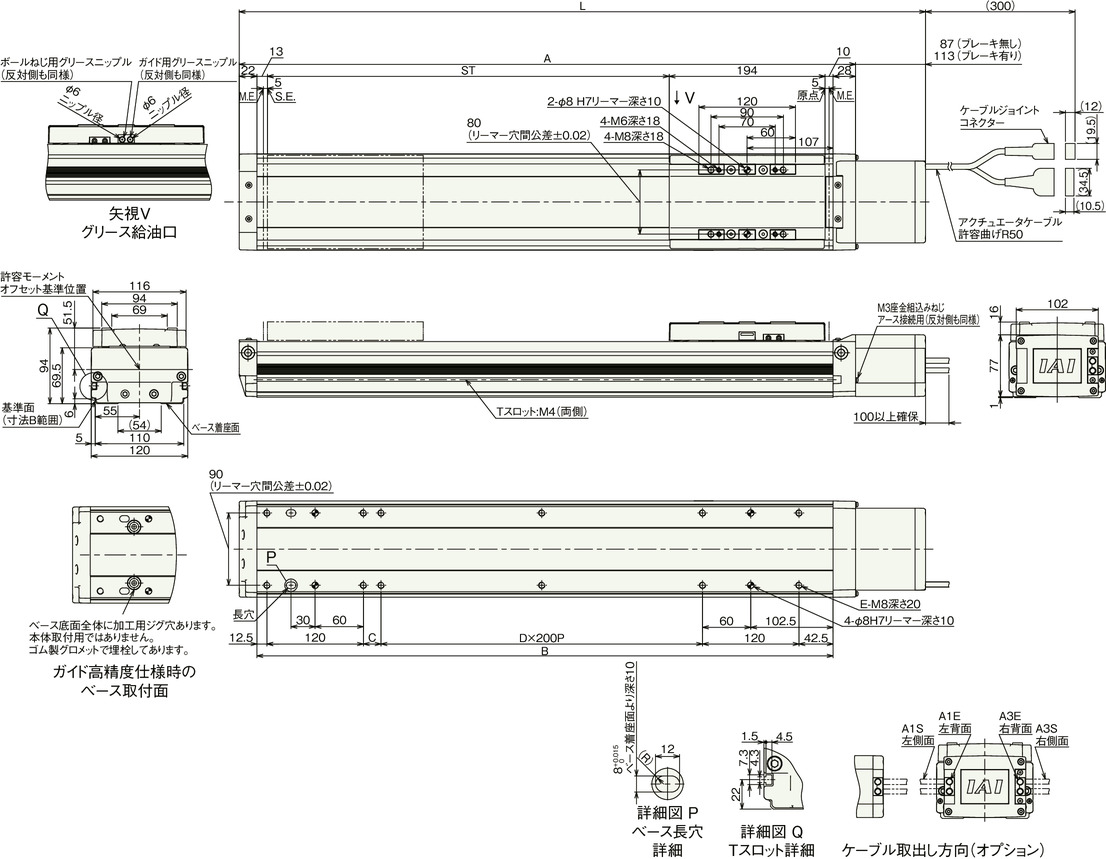

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์

　สำหรับเคเบิ้ลโปรดดูที่หน้า 1-106

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ

(หมายเหตุ) ในการเปลี่ยนทิศทางกลับตำแหน่งเริ่มต้นจะต้องทำการปรับการย้อนกลับ โปรดใช้ความระมัดระวัง

ขนาดแยกตามสโตรค

สโตรค100150200250300350400450500550600650700750800850900950100010501100
Lไม่มีเบรก4545045546046547047548048549049541004105411041154120412541304135414041454
มีเบรก4805305806306807307808308809309801030108011301180123012801330138014301480
A36741746751756761766771776781786791796710171067111711671217126713171367
B3173674174675175676176677177678178679179671017106711171167121712671317
C2272122172227212217222721221722272122172227212217222
D000011112222333344445
E88881010101012121212141414141616161618

น้ำหนักแยกตามสโตรค

สโตรค100150200250300350400450500550600650700750800850900950100010501100
น้ำหนัก
(กก.)		ไม่มีเบรก7.58.28.89.410.110.711.311.912.613.213.814.515.115.716.417.017.618.218.919.520.1
มีเบรก7.88.59.19.710.411.011.612.212.913.514.114.815.416.016.717.317.918.519.219.820.4
