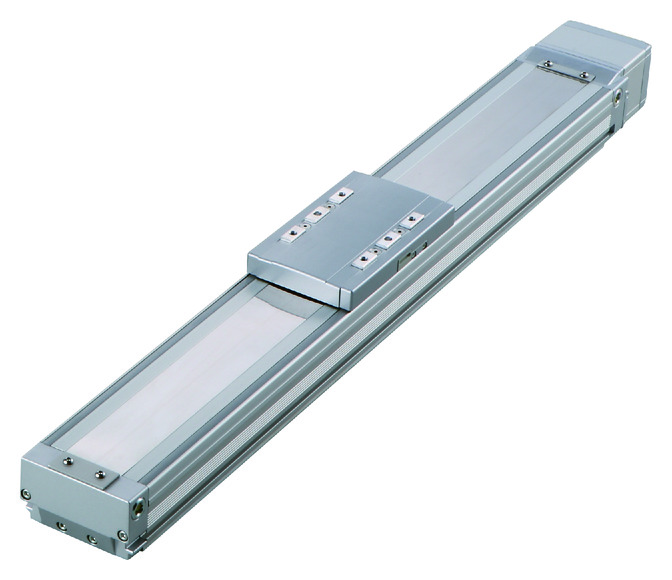

ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||||
|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 16 | 8 | 4 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 13 | 27 | 55 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 960 | 480 | 240 | |
| พิกัดความเร็วเร่ง-ลด (G) | 0.4 | 0.4 | 0.2 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 0.7 | 0.5 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 3 | 6 | 14 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 960 | 480 | 240 | |
| พิกัดความเร็วเร่ง-ลด (G) | 0.4 | 0.4 | 0.2 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.8 | 0.6 | 0.4 | ||
| แรงผลัก | พิกัดแรงผลัก (N) | 53.1 | 106.1 | 212.3 | |
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |||
| แรง Hold ของเบรก (kgf) | 3 | 6 | 14 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 100 | 100 | 100 | |
| สโตรคสูงสุด (มม.) | 800 | 800 | 800 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลกรู φ12 มม. แบบรีด C10 [เทียบเท่า C5] |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.01 มม. [±0.003 มม.] |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.05 มม. [ไม่เกิน 0.02 มม.] |
| ฐาน | วัสดุ : อะลูมิเนียม ชุบผิวสีขาว |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma：143N･m |
| Mb：205N･m | |
| Mc：336N･m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 4) | Ma：32N･m |
| Mb：47N･m | |
| Mc：76N･m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP30 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | เซอร์โวมอเตอร์ AC |
| ชนิดเอนโค้ดเดอร์ | ไร้แบตเตอรี่แบบสัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 131072 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 4) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-180
(ข้อควรระวัง) ที่ระบุใน [ ] คือค่าตัวเลข ISPB
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ระยะ Lead (มม.) | ความเร็วสูงสุด (มม./วินาที) | ความเร็วเร่ง (G) | |||||||||||||||||
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | ||
| 16 | 960 | 13 | 13 | 13 | 10.5 | 8.5 | 7 | 6 | 5.5 | 4.5 | 3 | 3 | 3 | 2.8 | 2.5 | 2.3 | 2 | ||
| 8 | 480 | 27 | 27 | 27 | 20 | 15 | 12 | 6 | 6 | 6 | 5.5 | 5 | |||||||
| 4 | 240 | 55 | 50 | 38 | 30 | 14 | 13 | 12 | |||||||||||
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| สโตรค Lead | 100～ 500 | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|
| 16 | 960 | 920 | 795 | 690 | 610 | 540 | 480 |
| 8 | 480 | 460 | 400 | 345 | 305 | 270 | 240 |
| 4 | 240 | 230 | 200 | 170 | 150 | 135 | 120 |
น้ำหนักขนย้ายและความเร็วเร่งลดตอน Off-board tuning
| Lead | น้ำหนักขนย้ายแยกตามความเร็วเร่ง (กก.) | ความเร็วสูงสุด (มม./วินาที) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.1G | 0.2G | 0.3G | 0.4G | 0.5G | 0.6G | 0.7G | 0.8G | 0.9G | 1.0G | 1.1G | 1.2G | 1.3G | 1.4G | 1.5G | 1.6G | 1.7G | 1.8G | 1.9G | 2.0G | มาตรฐาน | หลัง tuning | ||
| แนวนอน | 16 | 19.5 | 16.9 | 15 | 13 | 10.5 | 8.5 | 7 | 6 | 5.5 | 4.5 | 4 | 3.5 | 3.1 | 2.8 | 2.5 | 2.2 | 2 | 1.8 | 960 | 960 | ||
| 8 | 40.5 | 35 | 31 | 27 | 20 | 15 | 12 | 10.2 | 8 | 4 | 480 | 480 | |||||||||||
| 4 | 77 | 55 | 50 | 38 | 30 | 240 | 240 | ||||||||||||||||
| แนวตั้ง | 16 | 3 | 3 | 3 | 3 | 2.8 | 2.5 | 2.3 | 2 | 1.8 | 1.6 | 1.4 | 1.2 | 1 | 0.8 | 0.6 | 0.5 | 960 | 960 | ||||
| 8 | 6 | 6 | 6 | 6 | 5.5 | 5 | 4 | 2 | 480 | 480 | |||||||||||||
| 4 | 14 | 14 | 13 | 12 | 240 | 240 | |||||||||||||||||
น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| MSCON-C |  | 6 | เทียบเท่า AC 100V/200V | － | － | － | ● | ● | － | ● | ● | － | － | ● | ● | － | － | － | 256 |
| RCON |  | 16 | DC24V เฟสเดี่ยว AC200V สามเฟส AC200V | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 |
| RSEL |  | 8 | － | － | ● | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 36000 | |
| SCON-CAL/CGAL |  | 1 | เทียบเท่า AC 100V/200V | ● | － | － | ● | ● | － | ● | ● | ● | － | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| SCON-CB/CGB |  | 1 | ● | ● | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) | |
| SSEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 | |
| XSEL-P/Q |  | 6 | เทียบเท่า AC200V สามเฟส AC200V | － | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 |
| XSEL-RA/SA |  | 8 | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | － | － | － | 55000 (แตกต่างกันไปตามแต่ละรุ่น) | |
(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมที่หน้า 7-17
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (2) สำหรับโมเมนต์ที่ยอมรับได้แบบไดนามิกตอนเลือกใช้สไลเดอร์คู่, ระยะโหลดยื่นพ้น โปรดดูที่หน้า 1-189 (3) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-199 (4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 450 มม. |

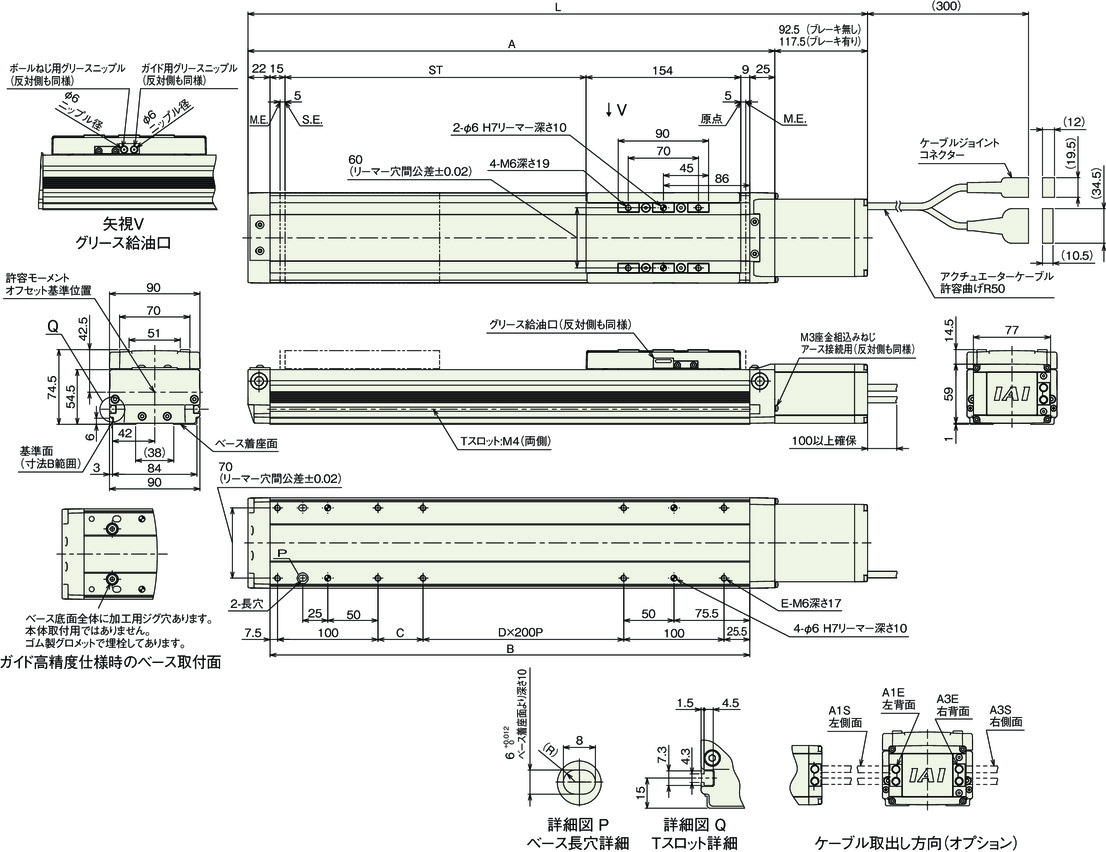

ภาพร่างแสดงขนาด
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์
สำหรับเคเบิ้ลโปรดดูที่หน้า 1-106
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ
(หมายเหตุ) ในการเปลี่ยนทิศทางกลับตำแหน่งเริ่มต้นจะต้องทำการปรับการย้อนกลับ โปรดใช้ความระมัดระวัง
ขนาดแยกตามสโตรค
| สโตรค | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 417.5 | 467.5 | 517.5 | 567.5 | 617.5 | 667.5 | 717.5 | 767.5 | 817.5 | 867.5 | 917.5 | 967.5 | 1017.5 | 1067.5 | 1117.5 |
| มีเบรก | 442.5 | 492.5 | 542.5 | 592.5 | 642.5 | 692.5 | 742.5 | 792.5 | 842.5 | 892.5 | 942.5 | 992.5 | 1042.5 | 1092.5 | 1142.5 | |
| A | 325 | 375 | 425 | 475 | 525 | 575 | 625 | 675 | 725 | 775 | 825 | 875 | 925 | 975 | 1025 | |
| B | 278 | 328 | 378 | 428 | 478 | 528 | 578 | 628 | 678 | 728 | 778 | 828 | 878 | 928 | 978 | |
| C | 45 | 95 | 145 | 195 | 45 | 95 | 145 | 195 | 45 | 95 | 145 | 195 | 45 | 95 | 145 | |
| D | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | |
| E | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 4.1 | 4.4 | 4.8 | 5.2 | 5.5 | 5.9 | 6.2 | 6.6 | 7.0 | 7.3 | 7.7 | 8.0 | 8.4 | 8.8 | 9.1 |
| มีเบรก | 4.3 | 4.6 | 5.0 | 5.4 | 5.7 | 6.1 | 6.4 | 6.8 | 7.2 | 7.5 | 7.9 | 8.2 | 8.6 | 9.0 | 9.3 | |
