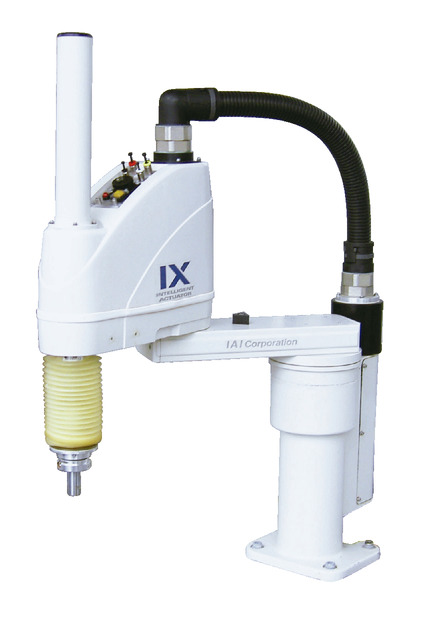

คุณสมบัติพิเศษของผลิตภัณฑ์
สเปคแต่ละแบบ
| รูปแบบ | โครงสร้างแกน | ความยาวแขนกล (มม.) | ความจุ มอเตอร์ (W) | ขอบเขตการทำงาน | ความแม่นยำ ในการกำหนด ตำแหน่งทำซ้ำ (มม.) (ข้อควรระวัง 1) | ความเร็วสูงสุด ในการทำงาน ขณะทำงาน PTP (ข้อควรระวัง 2) | ไซเคิล ไทม์ มาตรฐาน (วินาที) (ข้อควรระวัง 3) | น้ำหนักขนย้าย (กก.) | แกนที่ 3 (แกนขึ้น-ลง) ขอบเขตการควบคุมแรงกด (N) | แกนที่ 4 โหลดที่ยอมรับได้ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| จำกัด | สูงสุด | ขีดจำกัดสูงสุด (หมายเหตุ 4) | ขีดจำกัดต่ำสุด (หมายเหตุ 4) | โมเมนต์ความเฉื่อย ที่ยอมรับได้ (kg･m2) (หมายเหตุ 5) | แรงบิด ที่ยอมรับได้ (N･m) | |||||||||
| IX-NNW5020H-①-T2-② 【IX-NNW5030H-①-T2-②】 | 1 แกน | แขนกลที่ 1 | 250 | 400 | ±120 องศา | ±0.010 (XY) | 6381 มม./วินาที (ความเร็วผลลัพธ์) | 0.43 | 2 | 10 | 180.0 | 93.0 | 0.06 | 3.7 |
| 2 แกน | แขนกลที่ 2 | 250 | 200 | ±145 องศา | ||||||||||
| 3 แกน | แกนบน-ล่าง | － | 200 | 200 มม. 【300 มม.】 | ±0.010 | 1473 มม./วินาที | ||||||||
| 4 แกน | แกนหมุน | － | 100 | ±360 องศา | ±0.005 | 1857 องศา/วินาที | ||||||||
คำอธิบายสัญลักษณ์①ความยาวสายเคเบิล②อุปกรณ์เสริม
สเปคแบบเพิ่มค่า
| รายการ | เนื้อหา |
|---|---|
| ชนิดเอนโค้ดเดอร์ | แบบสัมบูรณ์ |
| การเดินสายไฟของผู้ใช้ | คอนเนคเตอร์กันน้ำแบบหุ้มฉนวน AWG26 แกน 23 |
| การเดินท่อของผู้ใช้ | สายท่อลม 2 เส้น เส้นผ่านศูนย์กลางภายนอก φ6 เส้นผ่านศูนย์กลางภายใน φ4 (แรงดันคงที่ 0.8Mpa) สายท่อลม 2 เส้น เส้นผ่านศูนย์กลางภายนอก φ4 เส้นผ่านศูนย์กลางภายใน φ2.5 (แรงดันคงที่ 0.8MPa) |
| ไฟแสดงสถานะการเตือน (หมายเหตุ 6) | ไฟแสดงสถานะ LED ขนาดเล็กสีแดง 1 ดวง (ต้องต่อแหล่งจ่ายไฟ DC 24V) |
| สวิตช์ปลดเบรก (หมายเหตุ 7) | สวิตช์ปลดเบรกสำหรับป้องกันการตกของแกนขึ้น-ลง (ต้องต่อแหล่งจ่ายไฟ DC 24V) |
| อุณหภูมิ-ความชื้นโดยรอบ | อุณหภูมิ 0-40°C, ความชื้นน้อยกว่าหรือเท่ากับ 20-85% RH (ไม่มีการควบแน่น) |
| น้ำหนักเครื่อง | 32.5 กก. |
| ความยาวเคเบิ้ล (หมายเหตุ 8) | 5L： 5 ม. (มาตรฐาน) 10 ลิตร: 10 ม. |
| โครงสร้างการป้องกัน (หมายเหตุ 9) | เทียบเท่า IP65 |
| แรงดันไล่อากาศ (หมายเหตุ 10) | มากกว่าหรือเท่ากับ 0.3MPa (สูงสุดคือเท่ากับหรือน้อยกว่า 0.6MPa ) (อากาศแห้งสะอาด) |
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| XSEL-PX/QX |  | 6 | สามเฟส AC200V | － | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 |
| XSEL-RAX/SAX XSEL-RAXD/SAXD (สำหรับ IX) |  | 8 | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | － | － | － | 36666 (ขึ้นอยู่กับประเภท) | |
(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมที่หน้า 7-17
(ข้อควรระวัง) สามารถควบคุมได้สูงสุดด้วยสกาล่า + หุ่นยนต์ 4 แกน
(ข้อควรระวัง) กรณีต้องการเชื่อมต่อสกาล่า 2 ตัว ให้เลือก XSEL-RAXD / SAXD อย่างไรก็ตาม การประกอบร่วมกันของหุ่นยนต์สกาล่าบางกรณีก็อาจไม่สามารถเชื่อมต่อได้ โปรดดูที่หน้า 7-289
มาตรฐานต่างประเทศ
(หมายเหตุ) CE มีในบางรุ่น
ข้อควรระวังในการเลือก
 | (1) สำหรับ (หมายเหตุ 1) - (หมายเหตุ 11) กรุณาดูหน้า 6-559 (2) หุ่นยนต์สกาล่า ไม่สามารถทำงานอย่างต่อเนื่องที่ความเร็วและความเร็วเร่ง 100% สำหรับเงื่อนไขการใช้งาน โปรดดูเอกสารทางเทคนิคที่หน้า 1-507 (3) ค่าใน [ ] คือกรณีของรุ่นสเปคที่มีแกนแนวตั้ง 300 มม. สเปค ข้อมูลจำเพาะ และขนาดอื่น ๆ ใช้สเปคของแกนบน-ล่างเหมือนกันที่ขนาด 200 มม. และ 300 มม. (4) หากข้อมูล Absolute ในเอนโค้ดเดอร์สูญหาย และจำเป็นต้องทำการรีเซ็ตสัมบูรณ์ จะต้องใช้จิ๊กปรับในการตั้งค่า สำหรับรายละเอียด กรุณาดูหน้า 6-575 (5) มีออฟชั่นของหน้าแปลนต่างๆ ให้เลือกใช้งาน สำหรับรายละเอียด กรุณาดูหน้า 6-680 |

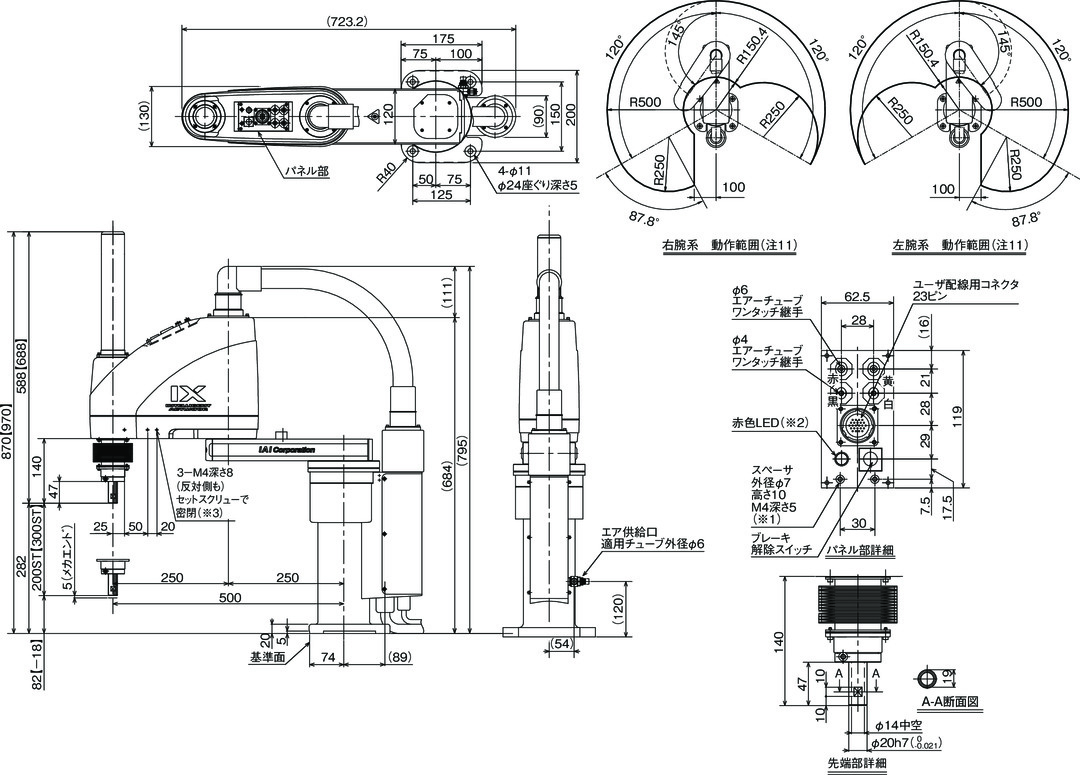

ภาพร่างแสดงขนาด
ST： สโตรค
*1 แรงภายนอกที่จ่ายให้กับสเปเซอร์ควรน้อยกว่าหรือเท่ากับ 30N ในทิศทางตามแนวแกน และน้อยกว่าหรือเท่ากับ 2N·m ในทิศทางการหมุน (มีสเปเซอร์ 1 ชิ้น)
*2 LED ทำงาน เมื่อลูกค้าใช้สัญญาณจากเอาต์พุต I / O ของคอนโทรลเลอร์ และใช้ 24V DC กับขั้วต่อ LED ในการเดินสายไฟ
*3 3-M4 ความลึก 8 มีแขนกลเจาะด้านข้าง พึงระวังว่าหากสกรูยึดยาวเกินไปจะชนกับชิ้นส่วนกลไกภายในได้ โปรดใช้ความระวัง
นอกจากนี้ ต้องแน่ใจว่าใช้เทปปิดผนึก ฯลฯ ในการปิดผนึกสกรู
(ข้อควรระวัง) สายเคเบิล / ท่อ
・สายมอเตอร์ / เอนโค้ดเดอร์ 5 ม. / 10 ม.
・สายไฟเบรก 5 ม. / 10 ม.
・สายไฟของผู้ใช้ 5 ม. / 10 ม.
・ท่อลม (4 อัน) 0.15ม
