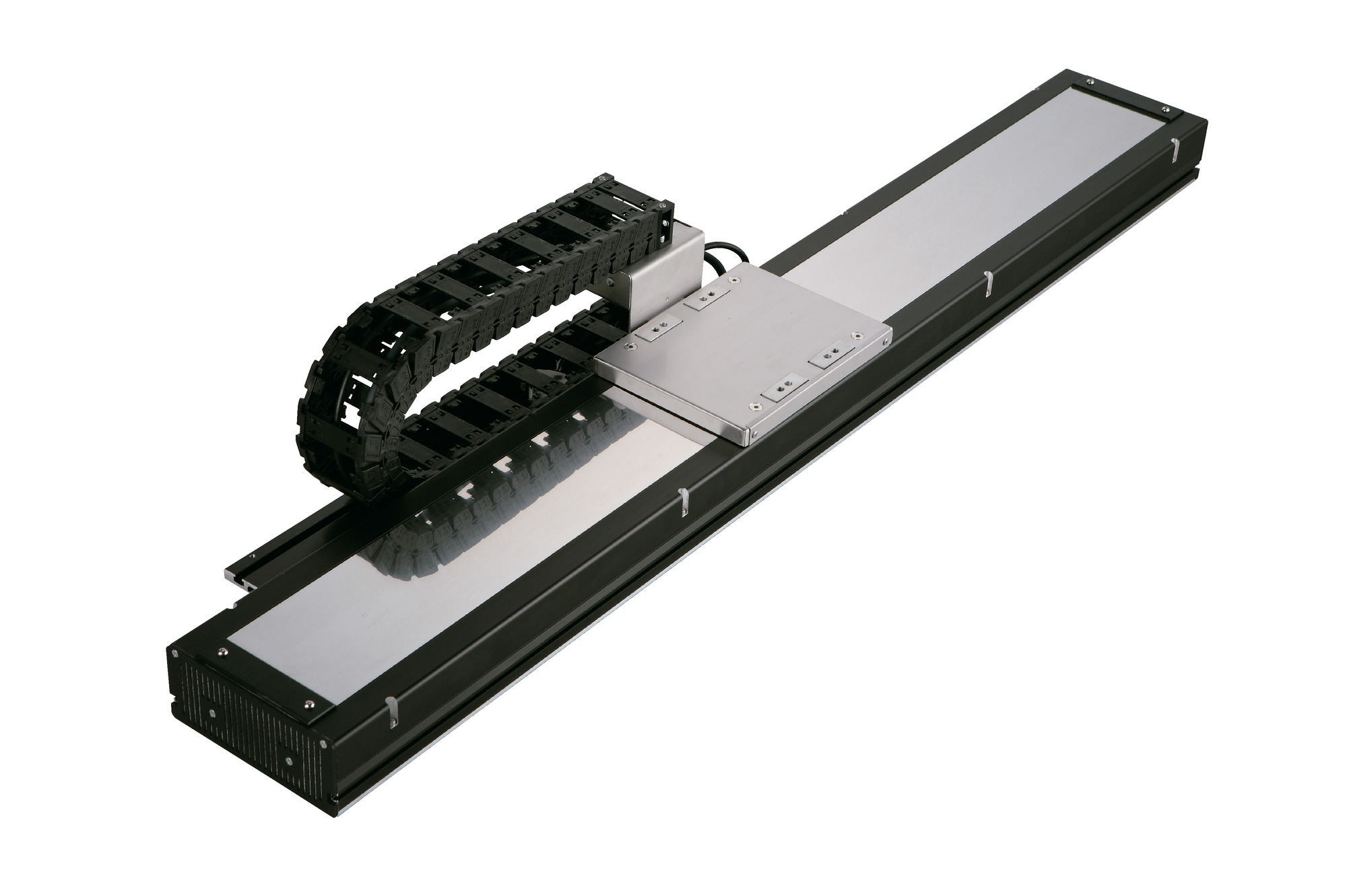

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
สเปคแต่ละแบบ
| รูปแบบ | Driver output ที่ใช้ได้ (W) | น้ำหนักขนย้าย | พิกัด แรงผลัก (N) | แรงผลัก สูงสุด (N) | ความเร็ว เร่งสูงสุด (G) | สโตรค (มม.) | |
|---|---|---|---|---|---|---|---|
| แนวนอน (กก.) | แนวตั้ง (กก.) | ||||||
| LSA-N15HS-I-200S-①-T2-②-③ | 200S | 30 | － | 125 | โปรดดูที่ แคตตาล็อคประจำปี 2560 หน้า 2-693 | 3 | 100 - 4100 (ทุกๆ 100 มม.) |
อธิบายสัญลักษณ์ 1 สโตรค 2 ความยาวสายเคเบิล 3 อุปกรณ์เสริม
| สโตรค (มม.) | 100 - 4100 (ทุกๆ 100 มม.) |
|---|---|
| ความเร็วสูงสุด (มม./วินาที) | 2500 |
สเปคแบบเพิ่มค่า
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | ลิเนียร์เซอร์โวมอเตอร์ |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.005 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.02 มม. |
| โมเม้นต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2) | Ma：155.8N･m Mb：91.1N･m Mc：71.5N･m |
| ฐาน | วัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมสีดำ |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
(ข้อควรระวัง 2) พิกัดอายุการใช้งานมาตรฐาน 10,000 กม. กรณีที่สัมประสิทธิ์โหลดมาตรฐานมีค่าเท่ากับ 3.5 อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-342
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| SCON-CB/CGB |  | 1 | เทียบเท่า AC200V | ● | ● | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| SCON-LC/LCG |  | 1 | － | － | ● | ● | ● | － | ● | ● | ● | － | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) | |
| SSEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 | |
| XSEL-P/Q |  | 6 | เทียบเท่า AC200V สามเฟส AC200V | － | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 |
(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 7-15
(ข้อควรระวัง) แกนที่ 5, 6 ของ XSEL-P/Q ไม่สามารถเชื่อมต่อได้
(ข้อควรระวัง) Driver ของคอนโทรลเลอร์มีขนาด 200W ขนาดของคอนโทรลเลอร์ SCON จึงต้องมากกว่า 400W ขึ้นไป (โปรดดูหน้า 7-154) และมาตรฐานของจำนวน Regenerative resistor ต่อ SCON 1 เครื่อง ให้เลือกที่ขนาด 400W ด้วยเช่นกัน
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) กรณีที่สโตรคสั้นอาจทำความเร็วได้ไม่ถึงความเร็วสูงสุด (2) น้ำหนักขนย้ายที่ปรากฏใน "สเปคแต่ละแบบ" คือน้ำหนักขนย้ายสูงสุด น้ำหนักขนย้ายจะแตกต่างกันไปตามเงื่อนไขการทำงาน รายละเอียดศึกษาได้ที่แคตตาล็อคประจำปี 2560 หน้า 2-693 (3) โปรดทราบว่านอกเหนือจากการติดตั้งในแนวนอน (แนวตั้ง, ด้านข้างตั้งขึ้น, หรือแบบแขวน) จะไม่สามารถใช้งานได้ (4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 450 มม. |

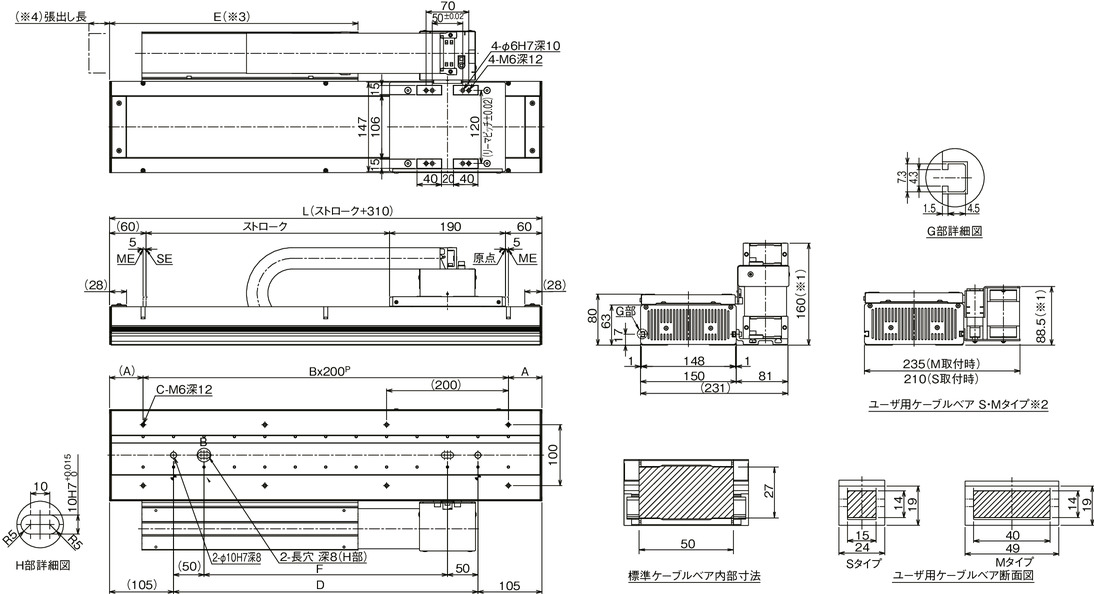

ภาพร่างแสดงขนาด
ME : เมคคานิคัลเอน
SE : สโตรคเอน
*1 รางเก็บสายไฟอาจเกิดการขยายตัวจนมีขนาดใหญ่กว่าขนาดที่ระบุไว้นี้เล็กน้อย
*2 อุปกรณ์เสริมและรางเก็บสายไฟสำหรับผู้ใช้งานจะใช้ได้เฉพาะกรณีสโตรคไม่เกิน 2000 มม. เท่านั้น
*3 กรณีใช้งานอุปกรณ์เสริมและรางเก็บสายไฟสำหรับผู้ใช้งาน ขนาดมิติของ E จะต้องเท่ากับ "ขนาดในตาราง -55 มม."
*4 ความยาวการยืดขยายของรางเก็บสายไฟมีดังต่อไปนี้
รางเก็บสายไฟมาตรฐาน : สูงสุด 10 มม.
อุปกรณ์เสริมและรางเก็บสายไฟสำหรับผู้ใช้งาน : สูงสุด 25 มม.
(ข้อควรระวัง) ตำแหน่งอ้างอิงระยะเยื้องโมเมนต์ที่รับได้คือ 56.5 มม. นับจากจุดติดตั้งสไลเดอร์ชิ้นงาน
ขนาดมิติและมวลแยกตามสโตรค
| สโตรค | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 | 2700 | 2800 | 2900 | 3000 | 3100 | 3200 | 3300 | 3400 | 3500 | 3600 | 3700 | 3800 | 3900 | 4000 | 4100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 410 | 510 | 610 | 710 | 810 | 910 | 1010 | 1110 | 1210 | 1310 | 1410 | 1510 | 1610 | 1710 | 1810 | 1910 | 2010 | 2110 | 2210 | 2310 | 2410 | 2510 | 2610 | 2710 | 2810 | 2910 | 3010 | 3110 | 3210 | 3310 | 3410 | 3510 | 3610 | 3710 | 3810 | 3910 | 4010 | 4110 | 4210 | 4310 | 4410 |
| A | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 | 55 | 105 |
| B | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 11 | 11 | 12 | 12 | 13 | 13 | 14 | 14 | 15 | 15 | 16 | 16 | 17 | 17 | 18 | 18 | 19 | 19 | 20 | 20 | 21 | 21 |
| C | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 26 | 28 | 28 | 30 | 30 | 32 | 32 | 34 | 34 | 36 | 36 | 38 | 38 | 40 | 40 | 42 | 42 | 44 | 44 |
| D | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 | 2700 | 2800 | 2900 | 3000 | 3100 | 3200 | 3300 | 3400 | 3500 | 3600 | 3700 | 3800 | 3900 | 4000 | 4100 | 4200 |
| E | 255 | 305 | 355 | 405 | 455 | 505 | 555 | 605 | 655 | 705 | 755 | 805 | 855 | 905 | 955 | 1005 | 1055 | 1105 | 1155 | 1205 | 1255 | 1305 | 1355 | 1405 | 1455 | 1505 | 1555 | 1605 | 1655 | 1705 | 1755 | 1805 | 1855 | 1905 | 1955 | 2005 | 2055 | 2105 | 2155 | 2205 | 2255 |
| F | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 | 2700 | 2800 | 2900 | 3000 | 3100 | 3200 | 3300 | 3400 | 3500 | 3600 | 3700 | 3800 | 3900 | 4000 | 4100 |
| น้ำหนัก (กก.) | 10.3 | 11.6 | 13.0 | 14.3 | 15.6 | 16.9 | 18.2 | 19.5 | 20.8 | 22.2 | 23.5 | 24.8 | 26.1 | 27.4 | 28.7 | 30.0 | 31.4 | 32.7 | 34.0 | 35.3 | 36.6 | 37.9 | 39.2 | 40.6 | 41.9 | 43.2 | 44.5 | 45.8 | 47.1 | 48.4 | 49.8 | 51.1 | 52.4 | 53.7 | 55.0 | 56.3 | 57.6 | 59.0 | 60.3 | 61.6 | 62.9 |
