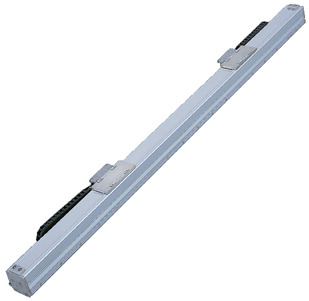

LSA-S10SM

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	15
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	2500
		พิกัดความเร็วเร่ง-ลด (G)	1
		ความเร็วเร่ง-ลดสูงสุด (G)	3
	แรงผลัก	พิกัดแรงผลัก (N)	65
	แรงผลัก	แรงผลักสูงสุด (N)	260
สโตรค		สโตรคต่ำสุด (มม.)	60
		สโตรคสูงสุด (มม.)	1860
		ระยะ Pitch ของสโตรค (มม.)	90

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	ลิเนียร์เซอร์โวมอเตอร์
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.005 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.02 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	－
	－
	－
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 1)	Ma：56N･m
	Mb：80N･m
	Mc：48N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน Max85% RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	ไม่เกิน 4.9m/s² 100Hz
มาตรฐานซึ่งรองรับในต่างประเทศ	ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์	แบบเพิ่มค่า (Incremental)
จำนวนพัลส์เอนโค้ดเดอร์	1μm
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 1) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง

　โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-342

ทิศทางโมเมนต์ชนิดสไลเดอร์

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค (มม.)	60 - 1860 (ทุกๆ 90 มม.)
ความเร็วสูงสุด (มม./วินาที)	2500

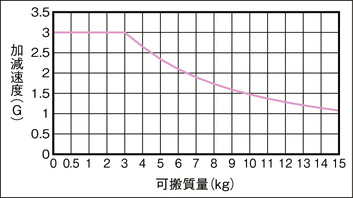

ภาพแสดงความสัมพันธ์ระหว่างความเร็วเร่งลดกับน้ำหนักขนย้าย

แสดงความเร็วเร่งลดแยกตามน้ำหนักขนย้าย เมื่ออุปกรณ์ทำงานที่ความเร็ว 2500 มม./วินาที โปรดนำไปใช้เป็นแนวทางในการเลือกโมเดล โดยพิจารณาจากเงื่อนไขการขนย้าย (น้ำหนักชิ้นงาน) ที่ต้องการ

(ข้อควรระวัง) โปรดทราบว่า Duty ไม่ได้ถูกนำมาพิจารณา

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
SCON-CB/CGB	1	เทียบเท่า AC200V	●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-LC/LCG	1		－	－	●	●	●	－	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 7-15

(ข้อควรระวัง) แกนที่ 5, 6 ของ XSEL-P/Q ไม่สามารถเชื่อมต่อได้

(ข้อควรระวัง) สไลเดอร์หลายแกน (Multiple slider) สามารถควบคุมได้ด้วยคอนโทรลเลอร์ 2 แกนหรือ SCON 2 เครื่อง

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) กรณีที่สโตรคสั้นอาจทำความเร็วได้ไม่ถึงความเร็วสูงสุด
(2) น้ำหนักขนย้ายของ "สเปคหลัก" คือน้ำหนักขนย้ายสูงสุด น้ำหนักขนย้ายจะแตกต่างกันไปตามเงื่อนไขการทำงาน รายละเอียดโปรดอ้างอิงที่ "ภาพแสดงความสัมพันธ์ระหว่างความเร็วเร่งลดกับน้ำหนักขนย้าย"
(3) ไม่สามารถนำไปใช้งานโดยติดตั้งในแนวตั้งได้
(4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดอ้างอิงที่หน้า 1-361
(5) กรณีต้องการติดตั้งรางเก็บสายไฟแบบไม่ถูกต้อง จะต้องติดตั้งโดยหมุนตัวเครื่องในแนวนอน 180 องศา เนื่องจากตัวเครื่องสมมาตรกันระหว่างซ้ายกับขวา
(6) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 300 มม.

กลับหน้าบนสุด

ภาพร่างแสดงขนาด

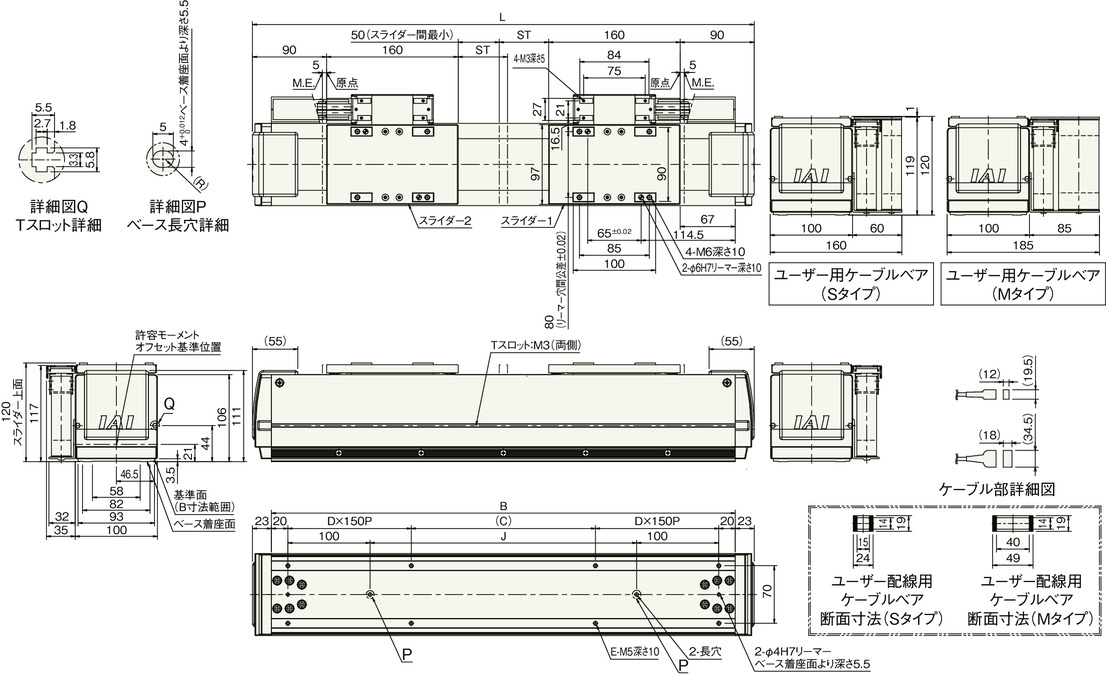

สเปคแนวนอน (มาตรฐาน)

ST : สโตรค

M.E. : Mechanical end

(ข้อควรระวัง) เมื่อกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปจนถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ

(ข้อควรระวัง) จะไม่สามารถเพิ่มสายเคเบิลเข้าไปในรางเก็บสายไฟมาตรฐานได้อีก หากต้องการเพิ่ม โปรดใช้งานรางเก็บสายไฟสำหรับผู้ใช้งาน

ขนาดแยกตามสโตรค

สโตรค	60	150	240	330	420	510	600	690	780	870	960	1050	1140	1230	1320	1410	1500	1590	1680	1770	1860
L	610	700	790	880	970	1060	1150	1240	1330	1420	1510	1600	1690	1780	1870	1960	2050	2140	2230	2320	2410
B	564	654	744	834	924	1014	1104	1194	1284	1374	1464	1554	1644	1734	1824	1914	2004	2094	2184	2274	2364
C	224	14	104	194	284	74	164	254	44	134	224	14	104	194	284	74	164	254	44	134	224
D	1	2	2	2	2	3	3	3	4	4	4	5	5	5	5	6	6	6	7	7	7
E	8	12	12	12	12	16	16	16	20	20	20	24	24	24	24	28	28	28	32	32	32
J	324	414	504	594	684	774	864	954	1044	1134	1224	1314	1404	1494	1584	1674	1764	1854	1944	2034	2124

น้ำหนักแยกตามสโตรค

สโตรค	60	150	240	330	420	510	600	690	780	870	960	1050	1140	1230	1320	1410	1500	1590	1680	1770	1860
น้ำหนัก (กก.)	13.5	14.4	15.2	16.0	16.9	17.7	18.6	19.4	20.2	21.1	21.9	22.7	23.6	24.4	25.2	26.1	26.9	27.7	28.6	29.4	30.2

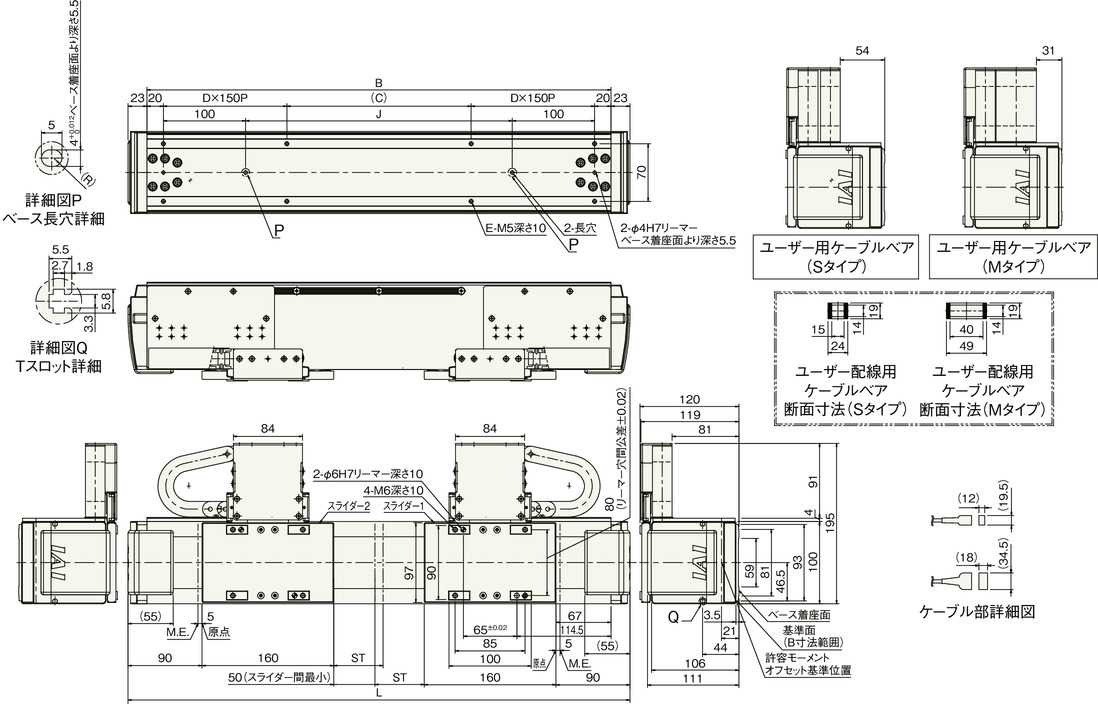

สเปคด้านข้างตั้งขึ้น (มาตรฐาน)

ST : สโตรค

M.E. : Mechanical end

ขนาดแยกตามสโตรค

สโตรค	60	150	240	330	420	510	600	690	780	870	960	1050	1140	1230	1320	1410	1500	1590	1680	1770	1860
L	610	700	790	880	970	1060	1150	1240	1330	1420	1510	1600	1690	1780	1870	1960	2050	2140	2230	2320	2410
B	564	654	744	834	924	1014	1104	1194	1284	1374	1464	1554	1644	1734	1824	1914	2004	2094	2184	2274	2364
C	224	14	104	194	284	74	164	254	44	134	224	14	104	194	284	74	164	254	44	134	224
D	1	2	2	2	2	3	3	3	4	4	4	5	5	5	5	6	6	6	7	7	7
E	8	12	12	12	12	16	16	16	20	20	20	24	24	24	24	28	28	28	32	32	32
J	324	414	504	594	684	774	864	954	1044	1134	1224	1314	1404	1494	1584	1674	1764	1854	1944	2034	2124

น้ำหนักแยกตามสโตรค

สโตรค	60	150	240	330	420	510	600	690	780	870	960	1050	1140	1230	1320	1410	1500	1590	1680	1770	1860
น้ำหนัก (กก.)	14.5	15.4	16.2	17.0	17.9	18.7	19.6	20.4	21.2	22.1	22.9	23.7	24.6	25.4	26.2	27.1	27.9	28.7	29.6	30.4	31.2
