LSA-W21SM

คุณสมบัติพิเศษของผลิตภัณฑ์

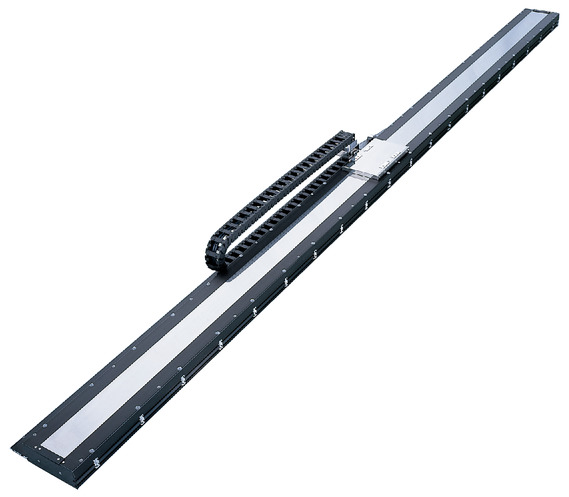

รูปแบบการติดตั้ง

(ข้อควรระวัง) ในภาพคือสไลเดอร์เดี่ยว (Single slider)

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	60
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	2500
		พิกัดความเร็วเร่ง-ลด (G)	0.5
		ความเร็วเร่ง-ลดสูงสุด (G)	3
	แรงผลัก	พิกัดแรงผลัก (N)	200
	แรงผลัก	แรงผลักสูงสุด (N)	600
สโตรค		สโตรคต่ำสุด (มม.)	730
		สโตรคสูงสุด (มม.)	3835
		ระยะ Pitch ของสโตรค (มม.)	135

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	ลิเนียร์เซอร์โวมอเตอร์
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.005 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.02 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมสีดำ
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	－
	－
	－
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 1)	Ma：128N･m
	Mb：128N･m
	Mc：128N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน Max85% RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	ไม่เกิน 4.9m/s² 100Hz
มาตรฐานซึ่งรองรับในต่างประเทศ	ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์	แบบเพิ่มค่า (Incremental)
จำนวนพัลส์เอนโค้ดเดอร์	1μm
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(ข้อควรระวัง 1) พิกัดอายุการใช้งานมาตรฐาน 10,000 กม. กรณีที่สัมประสิทธิ์โหลดมาตรฐานมีค่าเท่ากับ 3.5 อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-342

ทิศทางโมเมนต์ชนิดสไลเดอร์

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค (มม.)	730 - 3835 (ทุกๆ 135 มม.)
ความเร็วสูงสุด (มม./วินาที)	2500

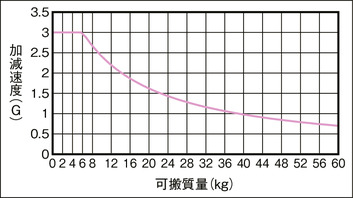

ภาพแสดงความสัมพันธ์ระหว่างความเร็วเร่งลดกับน้ำหนักขนย้าย

แสดงความเร็วเร่งลดแยกตามน้ำหนักขนย้าย เมื่ออุปกรณ์ทำงานที่ความเร็ว 2500 มม./วินาที โปรดนำไปใช้เป็นแนวทางในการเลือกโมเดล โดยพิจารณาจากเงื่อนไขการขนย้าย (น้ำหนักชิ้นงาน) ที่ต้องการ

(ข้อควรระวัง) โปรดทราบว่า Duty ไม่ได้ถูกนำมาพิจารณา

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
SCON-CB/CGB	1	เทียบเท่า AC200V	●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-LC/LCG	1	เทียบเท่า AC200V	－	－	●	●	●	－	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 7-15

(ข้อควรระวัง) แกนที่ 5, 6 ของ XSEL-P/Q ไม่สามารถเชื่อมต่อได้

(ข้อควรระวัง) สไลเดอร์หลายแกน (Multiple slider) สามารถควบคุมได้ด้วยคอนโทรลเลอร์ 2 แกนหรือ SCON 2 เครื่อง

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) กรณีที่สโตรคสั้นอาจทำความเร็วได้ไม่ถึงความเร็วสูงสุด
(2) น้ำหนักขนย้ายของ "สเปคหลัก" คือน้ำหนักขนย้ายสูงสุด น้ำหนักขนย้ายจะแตกต่างกันไปตามเงื่อนไขการทำงาน รายละเอียดโปรดอ้างอิงที่ "ภาพแสดงความสัมพันธ์ระหว่างความเร็วเร่งลดกับน้ำหนักขนย้าย"
(3) โปรดทราบว่านอกเหนือจากการติดตั้งในแนวนอน (แนวตั้ง, ด้านข้างตั้งขึ้น, หรือแบบแขวน) จะไม่สามารถใช้งานได้
(4) กรณีต้องการติดตั้งรางเก็บสายไฟแบบไม่ถูกต้อง จะต้องติดตั้งโดยหมุนตัวเครื่องในแนวนอน 180 องศา เนื่องจากตัวเครื่องสมมาตรกันระหว่างซ้ายกับขวา (รูรีมเมอร์และรูยาวจะสลับด้านกัน)
(5) ระยะยื่นของโหลดที่แนะนำ ต้องไม่เกิน 500 มม. ตามแนวทิศทาง Ma・Mb・Mc

กลับหน้าบนสุด

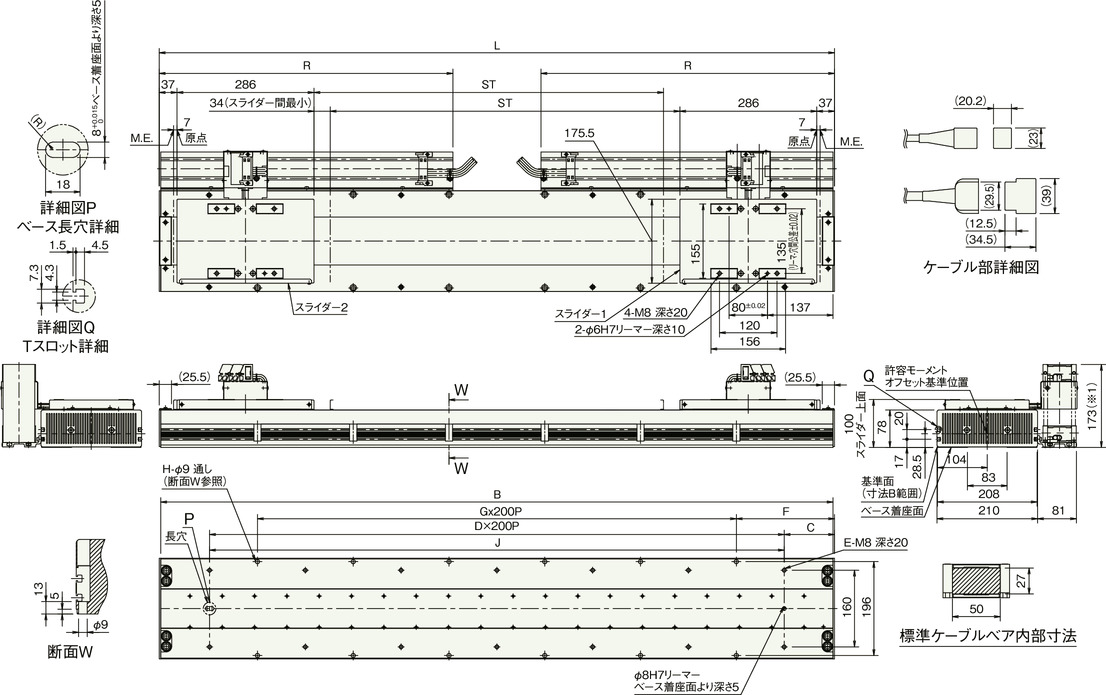

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

*1 รางเก็บสายไฟอาจเกิดการขยายตัวจนมีขนาดใหญ่กว่าขนาดที่ระบุไว้นี้เล็กน้อย

(ข้อควรระวัง) เมื่อกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปจนถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ

ขนาดแยกตามสโตรค

สโตรค	730	865	1000	1135	1270	1405	1540	1675	1810	1945	2080	2215	2350	2485	2620	2755	2890	3025	3160	3295	3430	3565	3700	3835
L	1410	1545	1680	1815	1950	2085	2220	2355	2490	2625	2760	2895	3030	3165	3300	3435	3570	3705	3840	3975	4110	4245	4380	4515
B	1404	1539	1674	1809	1944	2079	2214	2349	2484	2619	2754	2889	3024	3159	3294	3429	3564	3699	3834	3969	4104	4239	4374	4509
C	105	172.5	40	107.5	175	42.5	110	177.5	45	112.5	180	47.5	115	182.5	50	117.5	185	52.5	120	187.5	55	122.5	190	57.5
D	6	6	8	8	8	10	10	10	12	12	12	14	14	14	16	16	16	18	18	18	20	20	20	22
E	14	14	18	18	18	22	22	22	26	26	26	30	30	30	34	34	34	38	38	38	42	42	42	46
F	205	72.5	140	207.5	75	142.5	210	77.5	145	212.5	80	147.5	215	82.5	150	217.5	85	152.5	220	87.5	155	222.5	90	157.5
G	5	7	7	7	9	9	9	11	11	11	13	13	13	15	15	15	17	17	17	19	19	19	21	21
H	12	16	16	16	20	20	20	24	24	24	28	28	28	32	32	32	36	36	36	40	40	40	44	44
J	1200	1200	1600	1600	1600	2000	2000	2000	2400	2400	2400	2800	2800	2800	3200	3200	3200	3600	3600	3600	4000	4000	4000	4400
R	613	683	763	833	903	973	1043	1123	1163	1243	1313	1383	1453	1503	1573	1643	1723	1793	1843	1913	1983	2053	2123	2203

น้ำหนักแยกตามสโตรค

สโตรค	730	865	1000	1135	1270	1405	1540	1675	1810	1945	2080	2215	2350	2485	2620	2755	2890	3025	3160	3295	3430	3565	3700	3835
น้ำหนัก (กก.)	57	61	65	69	73	77	81	85	89	93	97	101	105	109	113	117	121	125	129	133	137	141	145	149
