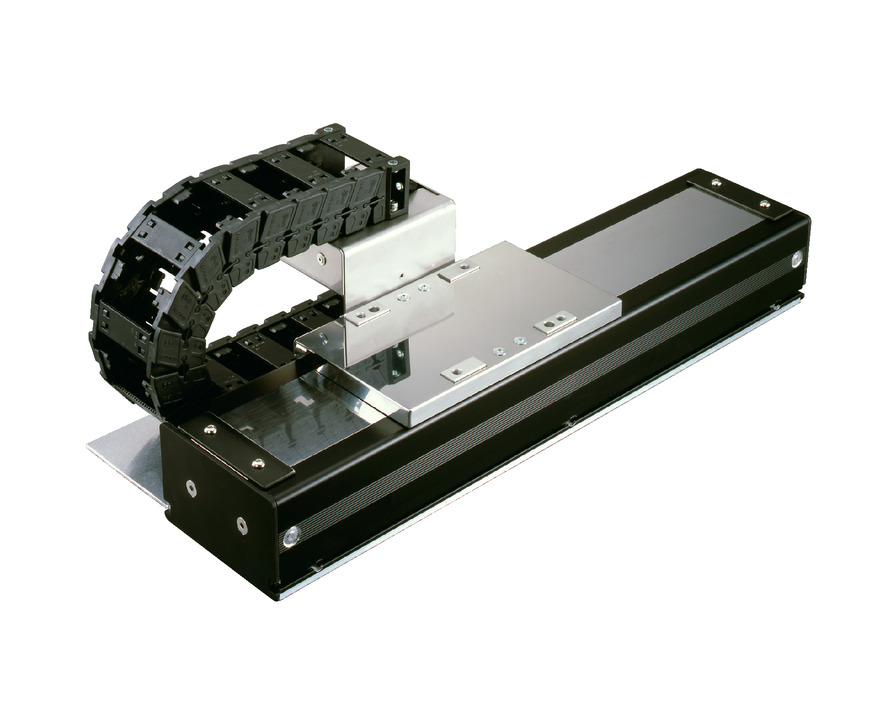

LSAS-N10SM

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(ข้อควรระวัง) ในภาพคือสไลเดอร์เดี่ยว (Single slider)

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	15
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	2500
		พิกัดความเร็วเร่ง-ลด (G)	0.5
		ความเร็วเร่ง-ลดสูงสุด (G)	3
	แรงผลัก	พิกัดแรงผลัก (N)	54
	แรงผลัก	แรงผลักสูงสุด (N)	162
สโตรค		สโตรคต่ำสุด (มม.)	100
		สโตรคสูงสุด (มม.)	3900
		ระยะ Pitch ของสโตรค (มม.)	100

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	ลิเนียร์เซอร์โวมอเตอร์
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.005 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.02 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมสีดำ
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	－
	－
	－
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2)	Ma：76N･m
	Mb：46N･m
	Mc：25N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน Max85% RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	ไม่เกิน 4.9m/s² 100Hz
มาตรฐานซึ่งรองรับในต่างประเทศ	ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์	เอนโค้ดเดอร์อนุกรม แบบ Pseudo absolute
จำนวนพัลส์เอนโค้ดเดอร์	1μm
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(ข้อควรระวัง 2) พิกัดอายุการใช้งานมาตรฐาน 10,000 กม. กรณีที่สัมประสิทธิ์โหลดมาตรฐานมีค่าเท่ากับ 3.5 อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-342

ทิศทางโมเมนต์ชนิดสไลเดอร์

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค (มม.)	100 - 3900 (ทุกๆ 100 มม.)
ความเร็วสูงสุด (มม./วินาที)	2500

ภาพแสดงความสัมพันธ์ระหว่างความเร็วเร่งลดกับน้ำหนักขนย้าย

แสดงความเร็วเร่งลดแยกตามน้ำหนักขนย้าย เมื่ออุปกรณ์ทำงานที่ความเร็ว 2500 มม./วินาที โปรดนำไปใช้เป็นแนวทางในการเลือกโมเดล โดยพิจารณาจากเงื่อนไขการขนย้าย (น้ำหนักชิ้นงาน) ที่ต้องการ

(ข้อควรระวัง) โปรดทราบว่า Duty ไม่ได้ถูกนำมาพิจารณา

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
SCON-CB/CGB	1	เทียบเท่า AC200V	●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-LC/LCG	1		－	－	●	●	●	－	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 7-15

(ข้อควรระวัง) สไลเดอร์หลายแกน (Multiple slider) สามารถควบคุมได้ด้วยคอนโทรลเลอร์ 2 แกนหรือ SCON 2 เครื่อง

(ข้อควรระวัง) Driver ของคอนโทรลเลอร์มีขนาด 100W ขนาดของคอนโทรลเลอร์ SCON จึงต้องมากกว่า 400W ขึ้นไป (โปรดดูหน้า 7-154) และมาตรฐานของจำนวน Regenerative resistor ต่อ SCON 1 เครื่อง ให้เลือกที่ขนาด 400W ด้วยเช่นกัน

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) กรณีที่สโตรคสั้นอาจทำความเร็วได้ไม่ถึงความเร็วสูงสุด
(2) น้ำหนักขนย้ายของ "สเปคหลัก" คือน้ำหนักขนย้ายสูงสุด น้ำหนักขนย้ายจะแตกต่างกันไปตามเงื่อนไขการทำงาน รายละเอียดโปรดอ้างอิงที่ "ภาพแสดงความสัมพันธ์ระหว่างความเร็วเร่งลดกับน้ำหนักขนย้าย"
(3) โปรดทราบว่านอกเหนือจากการติดตั้งในแนวนอน (แนวตั้ง, ด้านข้างตั้งขึ้น, หรือแบบแขวน) จะไม่สามารถใช้งานได้
(4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 340 มม.

กลับหน้าบนสุด

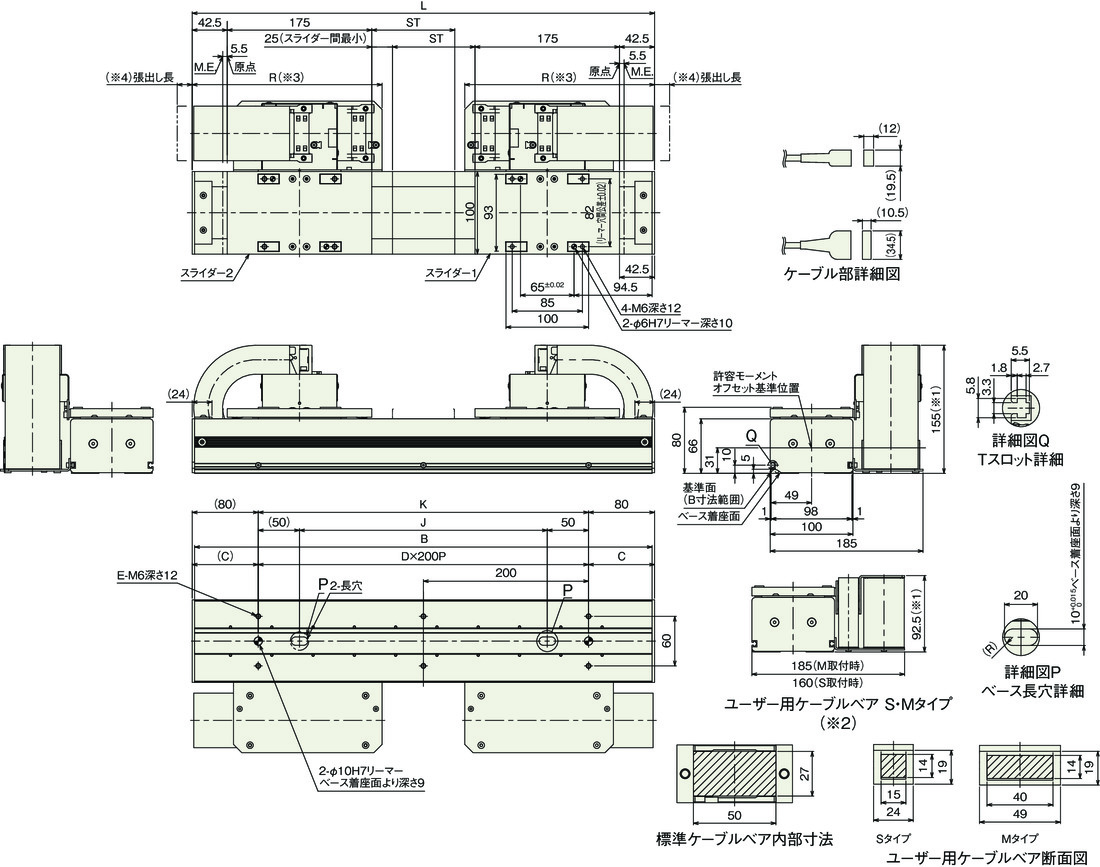

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

*1 รางเก็บสายไฟอาจเกิดการขยายตัวจนมีขนาดใหญ่กว่าขนาดที่ระบุไว้นี้เล็กน้อย

*2 อุปกรณ์เสริมและรางเก็บสายไฟสำหรับผู้ใช้งานจะใช้ได้เฉพาะกรณีสโตรคไม่เกิน 2000 มม. เท่านั้น

*3 กรณีใช้งานอุปกรณ์เสริมและรางเก็บสายไฟสำหรับผู้ใช้งาน ขนาดมิติของ R จะต้องเท่ากับ "ขนาดในตาราง -60 มม."

*4 ความยาวการยืดขยายของรางเก็บสายไฟมีดังต่อไปนี้

รางเก็บสายไฟมาตรฐาน : สูงสุด 10 มม.

อุปกรณ์เสริมและรางเก็บสายไฟสำหรับผู้ใช้งาน : สูงสุด 25 มม.

ขนาดแยกตามสโตรค

สโตรค	100	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900
L	560	660	760	860	960	1060	1160	1260	1360	1460	1560	1660	1760	1860	1960	2060	2160	2260	2360	2460	2560	2660	2760	2860	2960	3060	3160	3260	3360	3460	3560	3660	3760	3860	3960	4060	4160	4260	4360
B	554	654	754	854	954	1054	1154	1254	1354	1454	1554	1654	1754	1854	1954	2054	2154	2254	2354	2454	2554	2654	2754	2854	2954	3054	3154	3254	3354	3454	3554	3654	3754	3854	3954	4054	4154	4254	4354
C	80	30	80	30	80	30	80	30	80	30	80	30	80	30	80	30	80	30	80	30	80	30	80	30	80	30	80	30	80	30	80	30	80	30	80	30	80	30	80
D	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11	12	12	13	13	14	14	15	15	16	16	17	17	18	18	19	19	20	20	21	21
E	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26	28	28	30	30	32	32	34	34	36	36	38	38	40	40	42	42	44	44
J	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100
K	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200
R	230	280	330	380	430	480	530	580	630	680	730	780	830	880	930	980	1030	1080	1130	1180	1230	1280	1330	1380	1430	1480	1530	1580	1630	1680	1730	1780	1830	1880	1930	1980	2030	2080	2130

น้ำหนักแยกตามสโตรค

สโตรค	100	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900
น้ำหนัก (กก.)	14.7	15.9	17.1	18.2	19.4	20.6	21.8	23.0	24.2	25.4	26.6	27.8	28.9	30.1	31.3	32.5	33.7	34.9	36.1	37.3	38.5	39.7	40.8	42.0	43.2	44.4	45.6	46.8	48.0	49.2	50.3	51.6	52.7	53.9	55.1	56.3	57.5	58.7	59.8
